Unreal Engine 5 在车载 HMI 的工程实践：smart 精灵5号 3D 数字座舱技术解析

UE5 技术交流群

加入 UE5 技术交流群

如果您对虚幻引擎5的图形渲染技术感兴趣,欢迎加入我们的 UE5 技术交流群!

扫描上方二维码添加个人微信 wlxklyh,备注"UE5技术交流",我会拉您进群。

在技术交流群中,您可以: - 与其他UE开发者交流渲染技术经验 - 获取最新的GDC技术分享和解读 - 讨论图形编程、性能优化、构建工具流、动画系统等话题 - 分享引擎架构、基建工具等项目经验和技术难题

源视频信息 - 标题: [UFSH2025]smart精灵5号携手Unreal Engine重塑数字座舱体验 - 演讲者: 郭嵩 (智马达主任工程师) & 凯银峰 (新知物联3D HMI负责人) - 视频链接: https://www.bilibili.com/video/BV1jDsEztEe7 - 本文由 AI 基于视频内容生成

导读

在智能汽车时代,三维交互不再是概念性的设计点缀,而是功能性的核心体验。smart 精灵5号与新知物联团队基于 Unreal Engine 5 打造的全新 3D HMI 系统,在有限的车载算力下实现了 113 组流畅的镜头转场、多种驾驶模式场景切换和实时车辆状态同步。

本文将从性能优化、工程架构、用户体验三个维度深度解析这套量产方案的技术实现,揭示如何在 CPU 和 GPU 资源受限的嵌入式平台上平衡视觉效果与运行性能。

阅读前置知识: Unreal Engine 基础、实时渲染管线、车载系统架构

背景与痛点：从机械产品到智能终端的转型

smart 品牌的电动化转型历程

smart 品牌历史

smart 品牌自 1972 年诞生以来,始终致力于解决城市拥堵问题。从 1998 年 smart Fortwo 量产,到 2007 年电动化转型里程碑,再到 2019 年梅赛德斯-奔驰与吉利联合打造全新合资品牌,smart 完成了从传统燃油小车到智能电动汽车的蜕变。

2024 年,smart 精灵5号作为品牌旗舰车型上市,其 HMI 系统与 Unreal Engine 5 深度合作,成为业内首批将游戏引擎级渲染能力应用于量产车机的案例之一。

设计理念：灵感星球与水晶美学

设计概念

精灵5号延续了精灵1号的"灵感星球"概念,采用城市赛博朋克风格,基于车型算力提升对星球场景进行了全面升级。设计团队引入 "水晶美学" 设计理念,通过增强光影渲染和材质质感,让 HMI 设计更上一层楼。

整车设计从造型、内饰到 HMI 部分均由戴姆勒全球设计团队精心打造,拥有统一的视觉语言。HMI 部分独具特色,呈现了一个充满前沿科技感的"星球世界"。

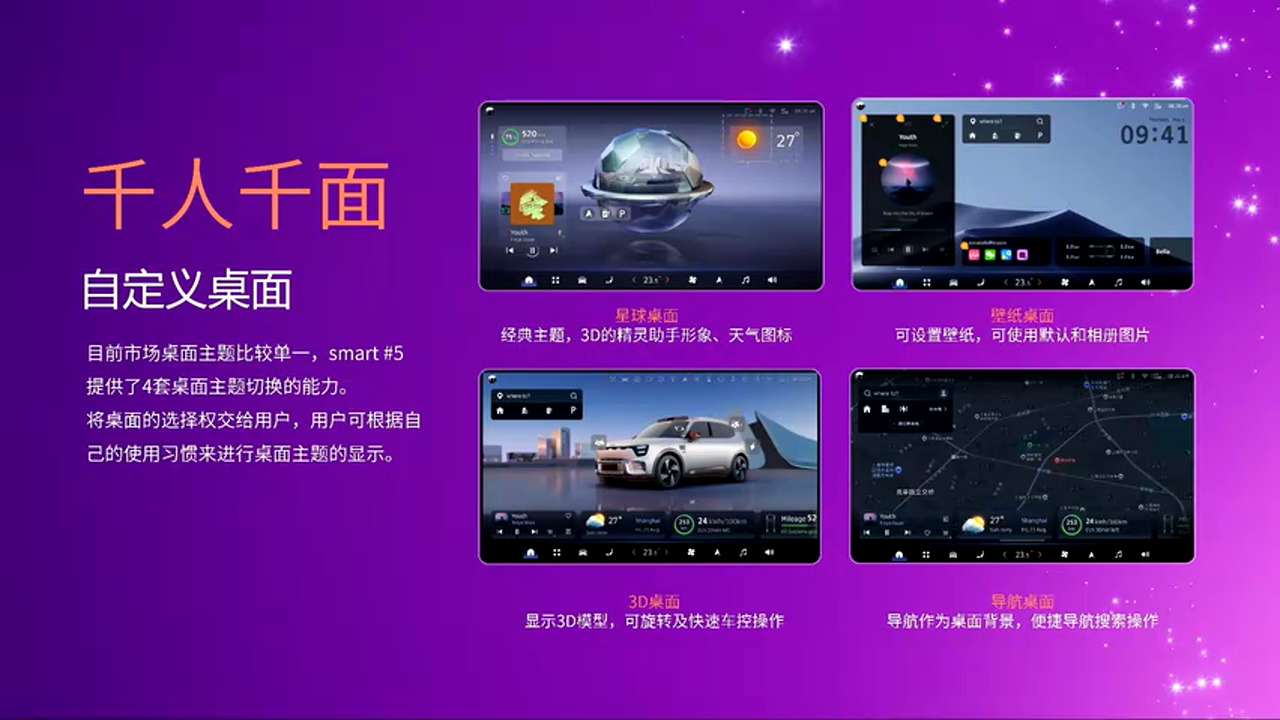

多桌面系统

除了星球桌面,系统还提供地图桌面、壁纸桌面以及实况车桌面(3D车模桌面),满足不同用户的定制需求,体现"千人千面"的设计理念。

技术挑战：复杂度与性能的博弈

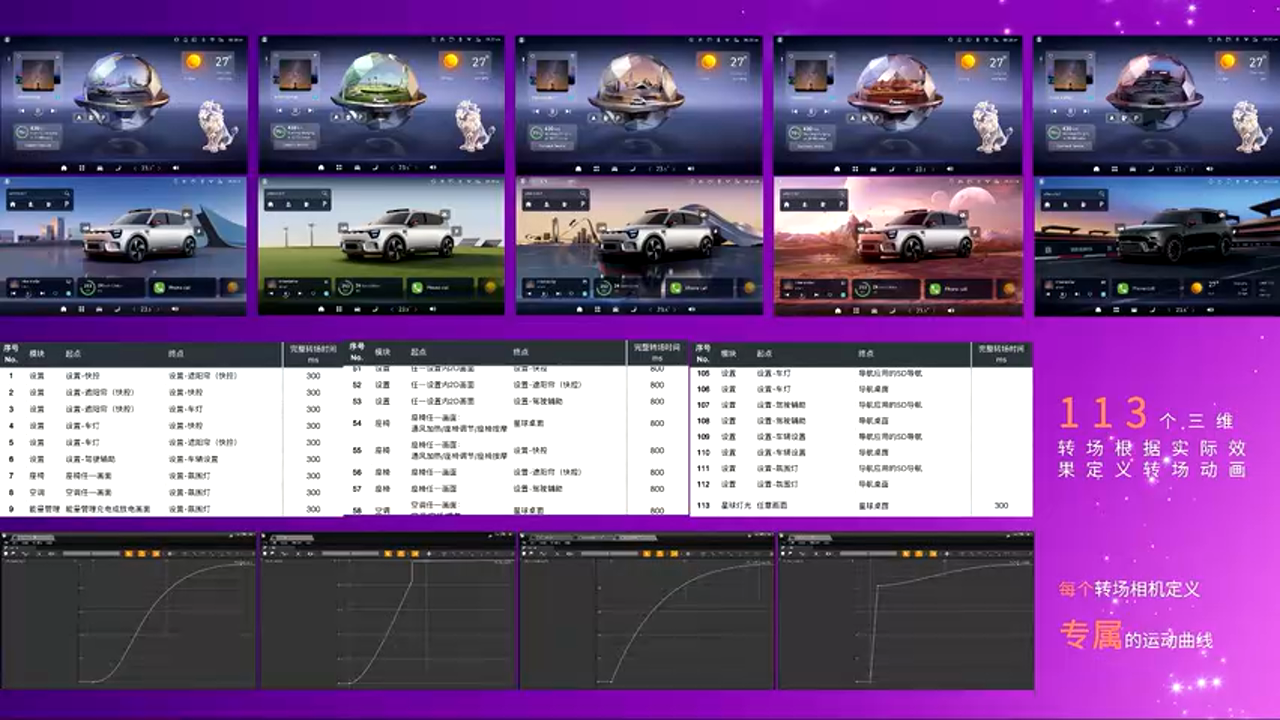

转场复杂度

丰富功能的同时也带来了更复杂的技术挑战。系统需要支持: - 113 组一镜到底的 3D 转场动画 - 星球到快捷设置、星球到导航、车模桌面到快捷设置等多维度转场 - **5 种驾驶模式**与 3D 场景的实时联动 - 不同驾驶模式下的场景环境颜色匹配

每个相机动画都配有专属的动画曲线,需要在有限的硬件资源下保证流畅性和视觉质感。通过与新知物联团队的不断打磨,最终完成了高标准的设计落地。

核心原理解析：性能优化与美术效果的平衡

硬件平台与性能指标

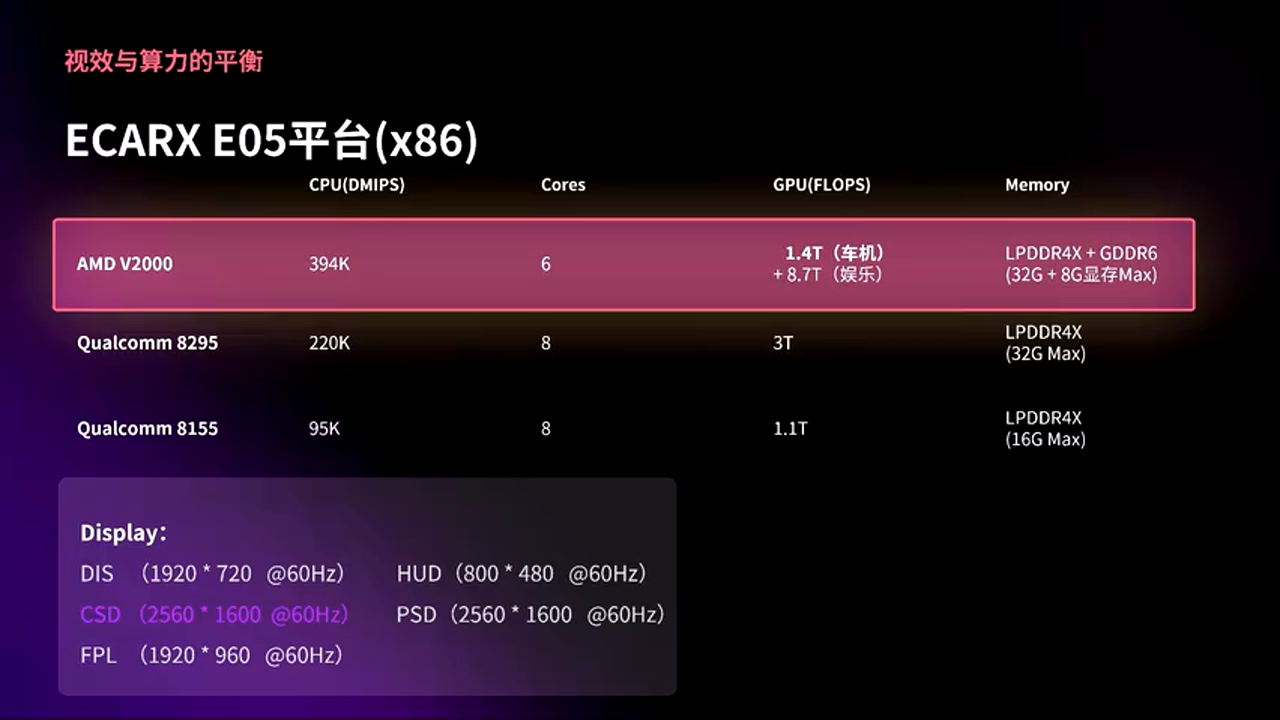

硬件平台

精灵5号 HMI 搭载的是 高通 SA8255P 平台,采用 QNX 8.6 架构,芯片配置如下:

CPU 配置: - 6 核心架构,其中 2 个核心分配给仪表盘 - HMI 可用 4 个核心

GPU 配置: - 车机端分配 1.4T GPU 算力

显示参数: - 分辨率: 2.5K - 刷新率: 60Hz

虽然硬件性能在市面上相对强劲,但中控屏应用众多,对 3D 渲染的性能压力依然巨大。

渲染优化策略

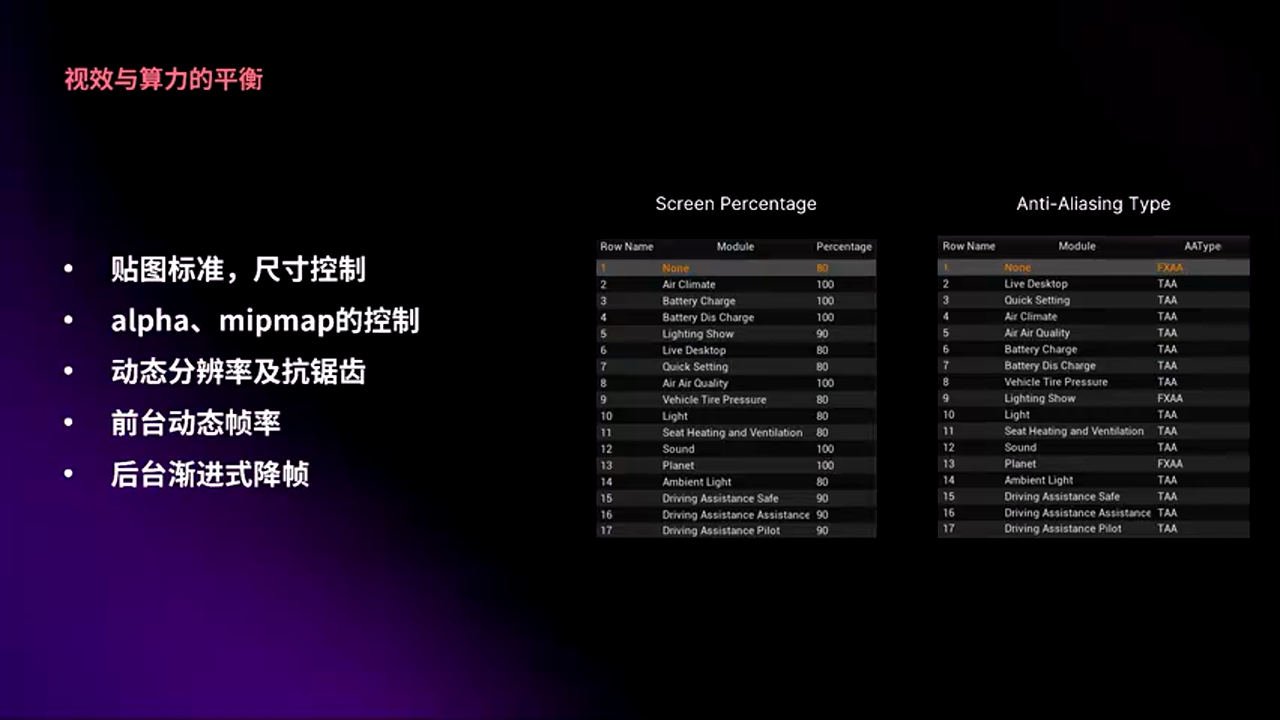

软件优化

除了常规的优化手段(严格控制贴图尺寸、主动审核去除不必要的 Alpha 通道和 MipMap、尽量使用 16 位图取代 32 位图),团队还实施了一系列动态配置策略:

1. 动态分辨率与抗锯齿方案

根据不同场景动态调整渲染分辨率和抗锯齿方案,既保证性能,又尽量保持画面固有的质感。

2. 动态帧率策略

  • 前台: 当检测到用户操作时,立即提升到目标帧率
  • 后台: 采用渐进式降帧策略
  • 3D 界面退到后台前 3 秒保持原帧率,确保切换界面依旧流畅
  • 3 秒后开始逐步降帧
  • 8 秒降到最低帧率

这种策略在性能与响应之间找到了最佳平衡点。

性能数据与实测结果

性能指标

在星球桌面和实况桌面这两个渲染复杂度极高的场景中,团队交出了令人满意的答卷:

高复杂度场景性能: - CPU 占用: ~10% - GPU 占用: 385K - 478 GFlops

其他场景平均数据: - CPU 占用: ~7% - GPU 占用: ~400 GFlops - 常驻内存: 660MB

其中实况桌面使用了 平面反射 (Planar Reflection) 技术渲染车模的平面反射效果,这是性能开销最大的场景之一。

深度进阶：车辆配置管理与工程化实践

Avatar 云雀助手：角色骨骼绑定

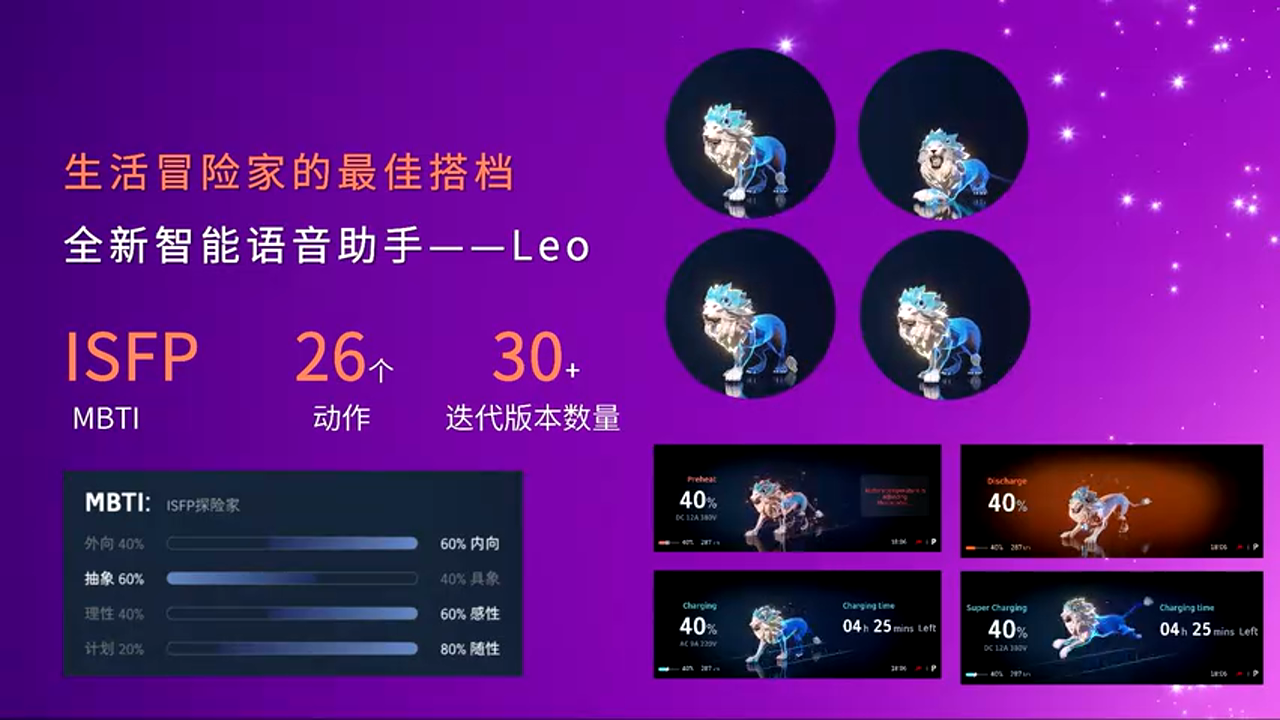

Avatar角色

Avatar 云雀助手是 smart 品牌 DA IP 的延续,配合精灵5号硬朗的外观设计特点和越野特性,团队选择了 重灵失足王 形象,MBTI 人格为 ISFP(冒险人格/艺术家人格)。

角色技术实现: - SOP 上线版本集成 26 个动作 - 超过 30 次迭代版本 - 通过 UE 的角色骨骼绑定,动作更加自然协调

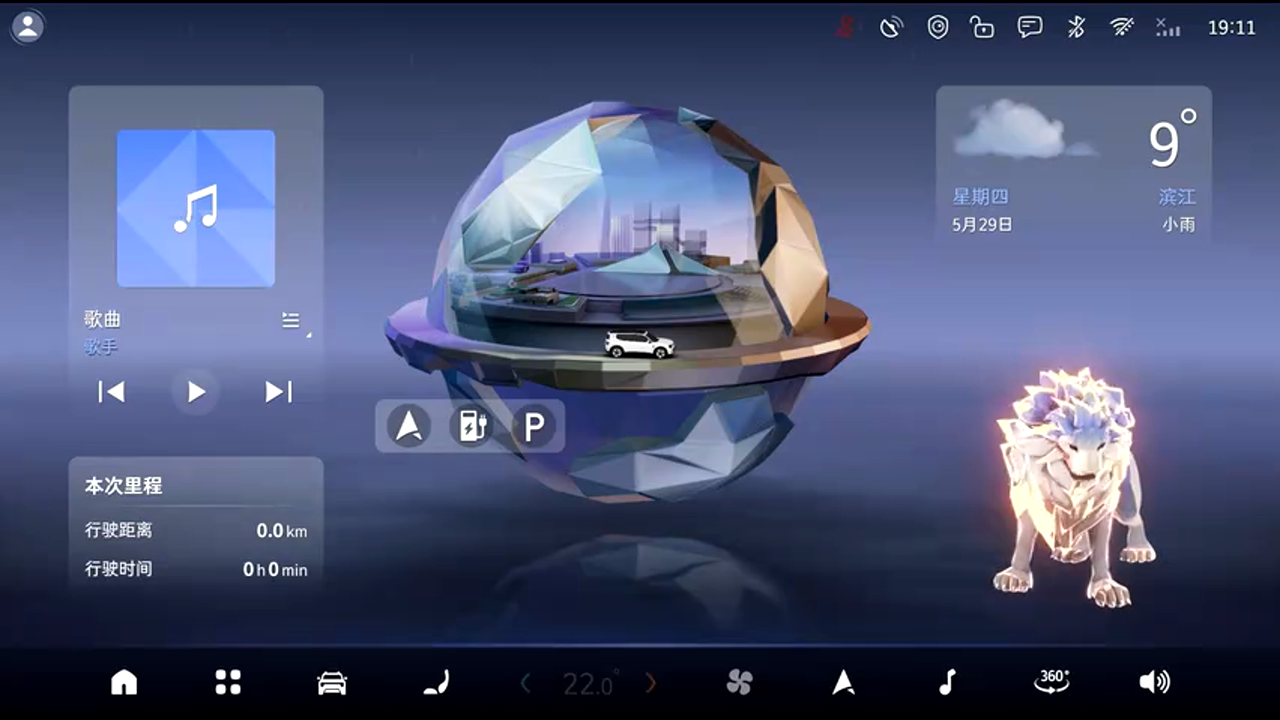

角色交互

右侧天气卡片展开/缩小时,下方的云雀小形象会进行互不干扰的联动交互,这种细节处理大幅提升了用户的情感连接。未来将通过 OTA 方式升级更多动作,满足不同场景和用户的情感需求。

车辆配置管理系统

精灵5号为车主提供了丰富的车身配置选择,这对工程来说意味着需要处理大量复杂的信号和组合关系。

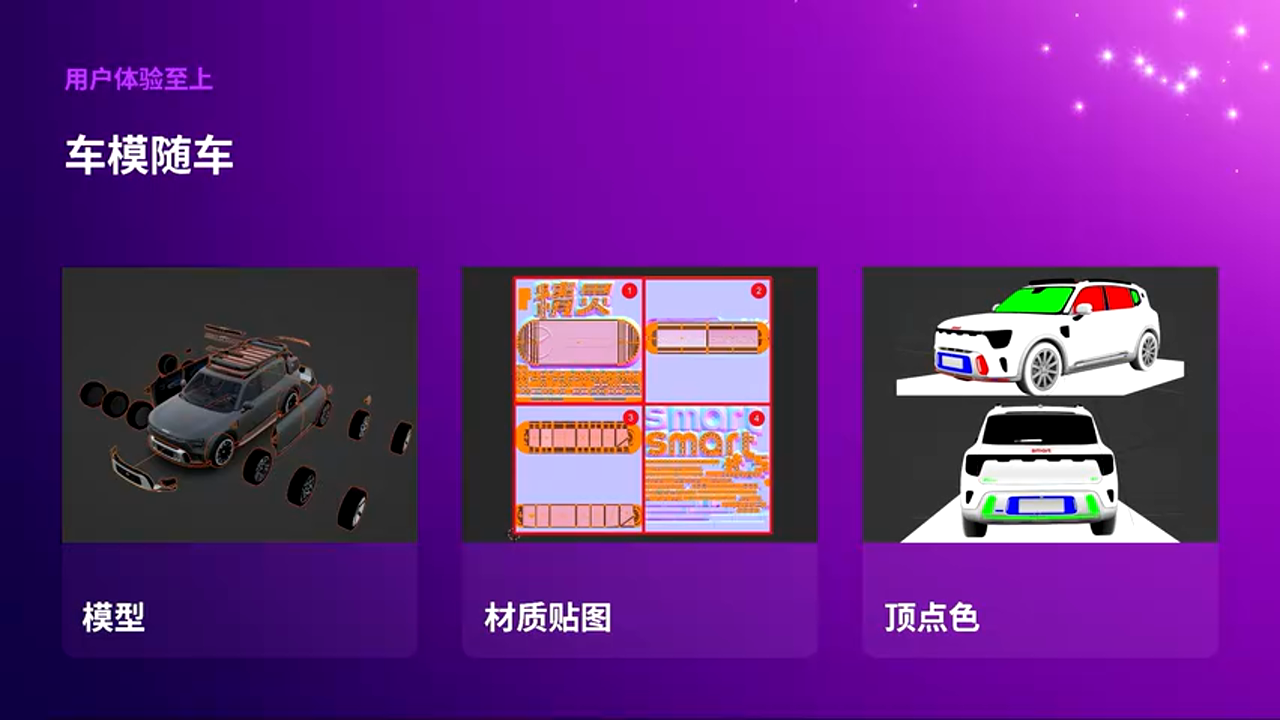

配置管理架构

配置管理方案包含三个层级:

1. 车漆系统配置

控制车漆的基础色、金属度、粗糙度、清漆等属性。

2. 车型配置文档

针对轮毂、车门等差异部件,拆分模型进行独立控制。

3. 车身细节控制

针对车身标识、文字在不同车型和不同地区的差异,使用 单一材质管理: - 通过 UV 空间四等分 - 配合 遮罩材质 控制显示

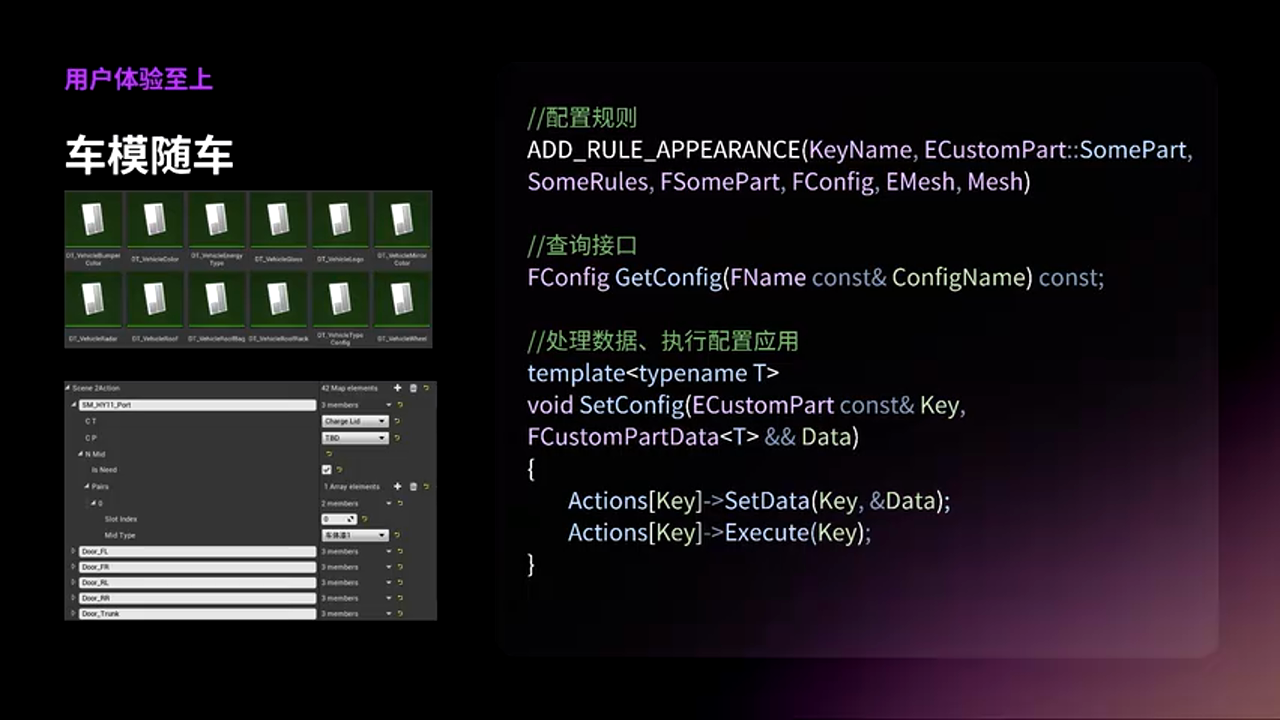

顶点色方案

对于保险杠等部件的颜色变化,采用 顶点色 (Vertex Color) 进行分区控制。

代码层面的泛化设计:

为应对配置需求快速迭代,团队在代码层面进行了泛化设计: - 减少代码变动 - 建立车辆配置数据与美术方案的映射体系

实现方式总结: 1. 定义规则并为每个组件配置规则 2. 实现各组件配置信息查询接口 3. 提供统一的车辆配置信息处理和应用配置接口

镜头转场系统：一镜到底的技术实现

物理驱动的星球交互

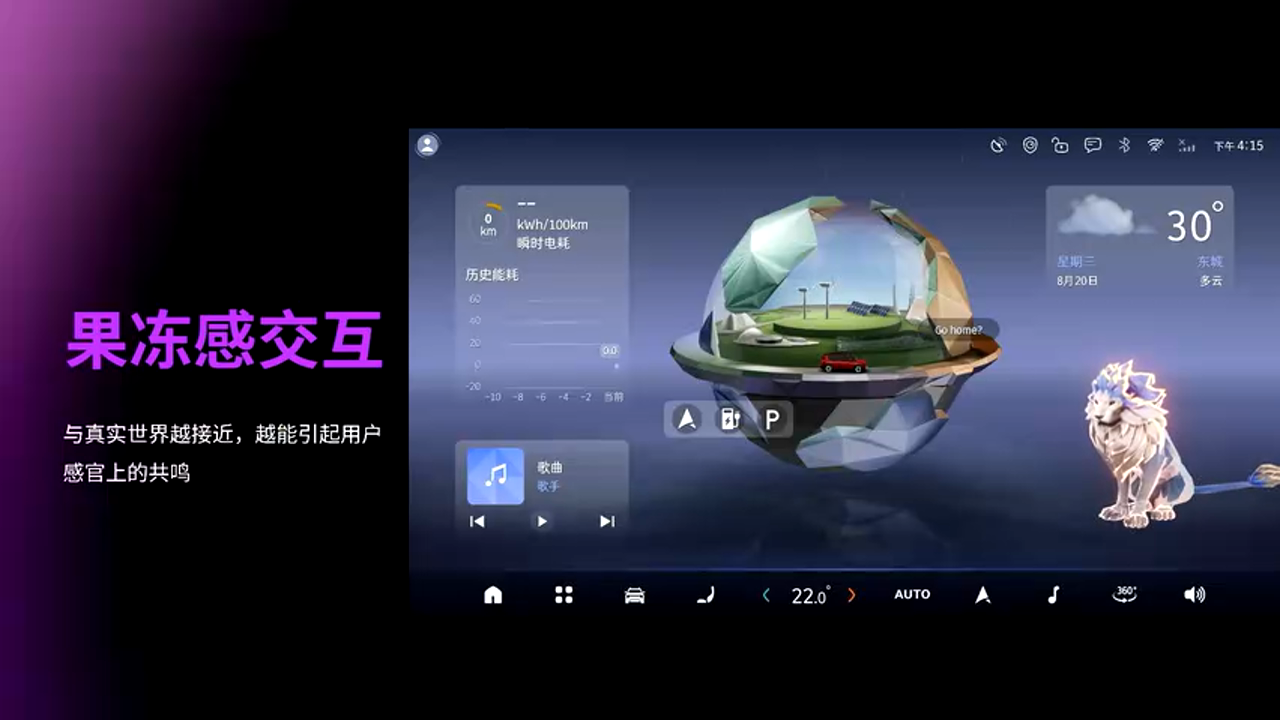

星球交互

smart 团队对用户交互有一个核心理念:与真实世界越接近,越容易引起用户在感官上的共鸣。

设计师提出了这样一副场景: - 星球被一个弹簧吊着 - 漂浮在有点粘稠的水里 - 你的操作不是在旋转它,而是在拉动它

物理规则实现:

算法遵循几条简单的物理规则: 1. 推力: 你滑动得越快,给星球的推力就越大 2. 回弹力: 弹簧总会把它拉回中心,你把它拽得越远,回弹的力就越强 3. 阻力: 因为它在有粘性的水里,运动时总会有一个阻力让它慢慢减速,最后停下来

星球就是在 推力、回弹力、液体阻力 三者的拔河比赛中,产生了我们现在看到的灵活且自然的效果。

一镜到底的跨图层渲染

镜头效果

一镜到底的镜头效果是整个车机系统的设计点睛之笔,串联起每个独具特色的场景,从而形成一个整体。但要实现它,必须解决几个棘手的问题。

问题 1: 跨图层同步问题

跨图层渲染

3D 应用渲染处于图层的底层,在上层渲染了其他应用。即使是两个图层,也很难做到百分百同步刷新——毕竟就像两个人翻书,总有一个人可能会快些。

结果就是用户会看到恼人的残影或画面错位。而 一镜到底的设计,恰好是这个问题的解药。

问题 2: 遮罩渲染

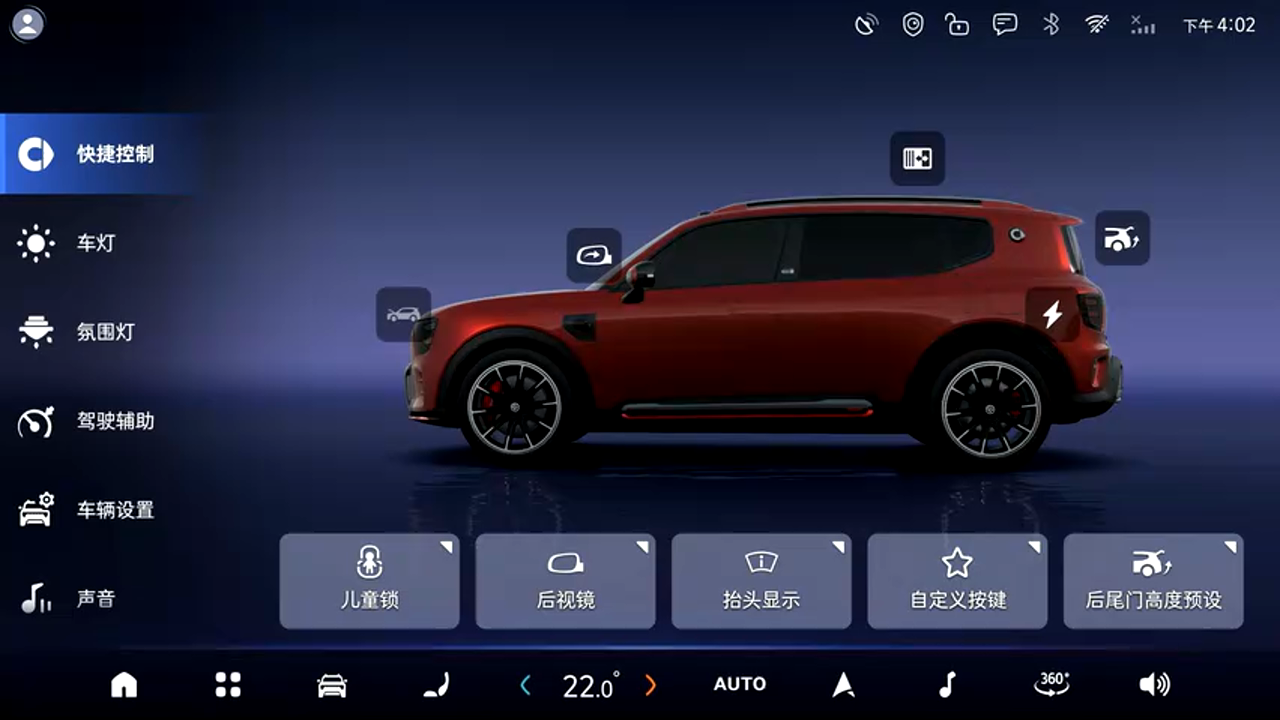

遮罩方案

在星球桌面切换到其他场景的过程中,为了突显车身始终处于画面中心,团队采用了 后处理材质或微积分的遮罩方案:

  • 针对不同场景模型,制作了不同的 三维 Mask 模型
  • 通过 Mask 模型实现背景遮罩

镜头管理框架：化繁为简的设计哲学

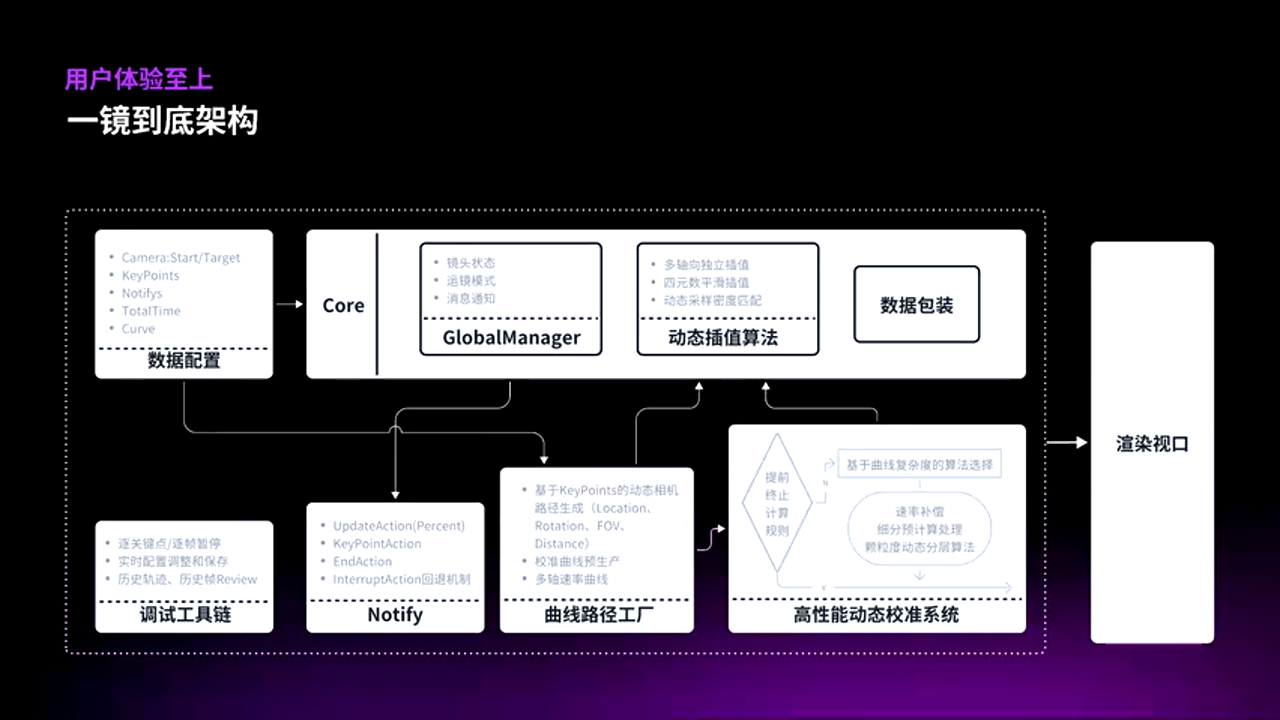

框架设计

smart 对一镜到底的实现提出了严格的需求: - 满足用户体验的优越性 - 支撑需求的复杂度 - 提供使用的便捷性

核心 Feature 提取: 1. 运镜支持高频打断而不出错 2. 运镜路径动态生成 3. 上手使用便捷无负担 4. 强大的调试反馈 (数据清晰、格式化、配合定制调试工具) 5. 运行时实时修改 (得益于 Unreal 在 Runtime 中修改数据和曲线能够得到实时反馈)

架构分层设计:

就像玩游戏点亮技能树一样,团队需要先点亮最核心、最基础的功能,把它做到最简单最稳定,再逐步解锁不同功能,让更多的技能按需点亮。

核心层分为三个部分:

核心层设计

  1. Global Manager: 负责管理镜头、镜头数据、以及运镜模式、消息通知
  2. 核心算法: 包括多曲线插值、动态采样密度匹配的动态插值算法
  3. 外部数据依赖

哪怕不加其他技能点,这样的框架也能跑简单路径的一镜到底,非常适合做 Tech Demo 的验证。

经过多轮迭代和重构,它已经能做到 开箱即用,具备高鲁棒、无卡顿、高响应的状态。

复杂路径生成与动态插值

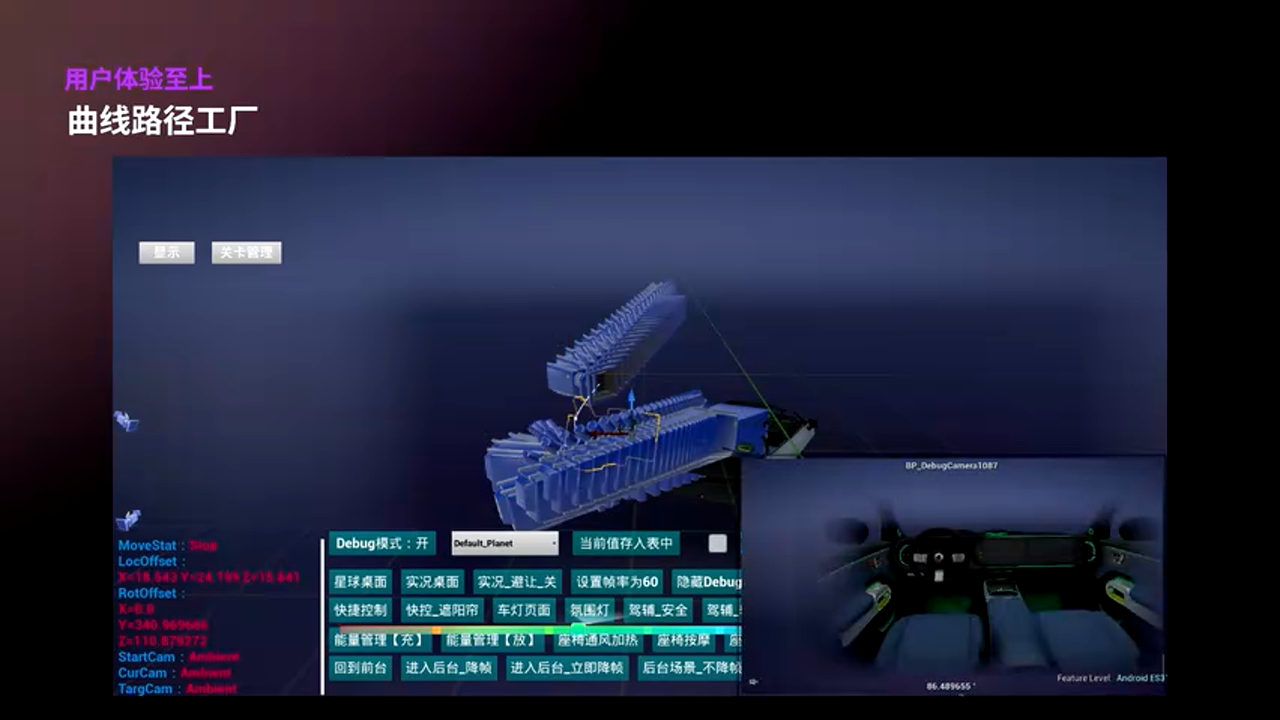

路径工厂

在精灵5号 HMI 中,如果想要还原设计的完整效果,就需要多个技能点加持: - 要实现更复杂的运镜,就必须有能力处理 复杂路径的生成 - 而且用户的快速交互会打断运镜进程,所以路径也得能 动态生成,随时应变

路径工厂核心能力: - 动态平滑路径生成 - 较准曲线的预生成

工作原理:

所有路径规划都托管于这个曲线工厂,而核心层的插值算法只需要根据动态采样密度,实时计算下一帧的 Pose 数据即可。剩下的事情就交给"保姆级引擎" UE 去帮我们搞定。

场景过渡与事件通知系统

事件流

从任意位置朝一系列目标点生成平滑路径并不难,难的是在风格差异很大的场景里,还要做到精确控制: - 灯光切换时机 - 配置加载时机 - 平滑过渡

几乎每一组运镜都需要定制化的场景过渡方案,这才是真正的挑战。

NOTIFY 事件流:

团队做了一个对美术同学十分友好的场景管理器 —— NOTIFY。它提供多类事件流: - 进度百分比事件 - 打断回滚事件

这两者是回滚机制的核心,也是逐帧控制、精确控制渲染画面的关键。

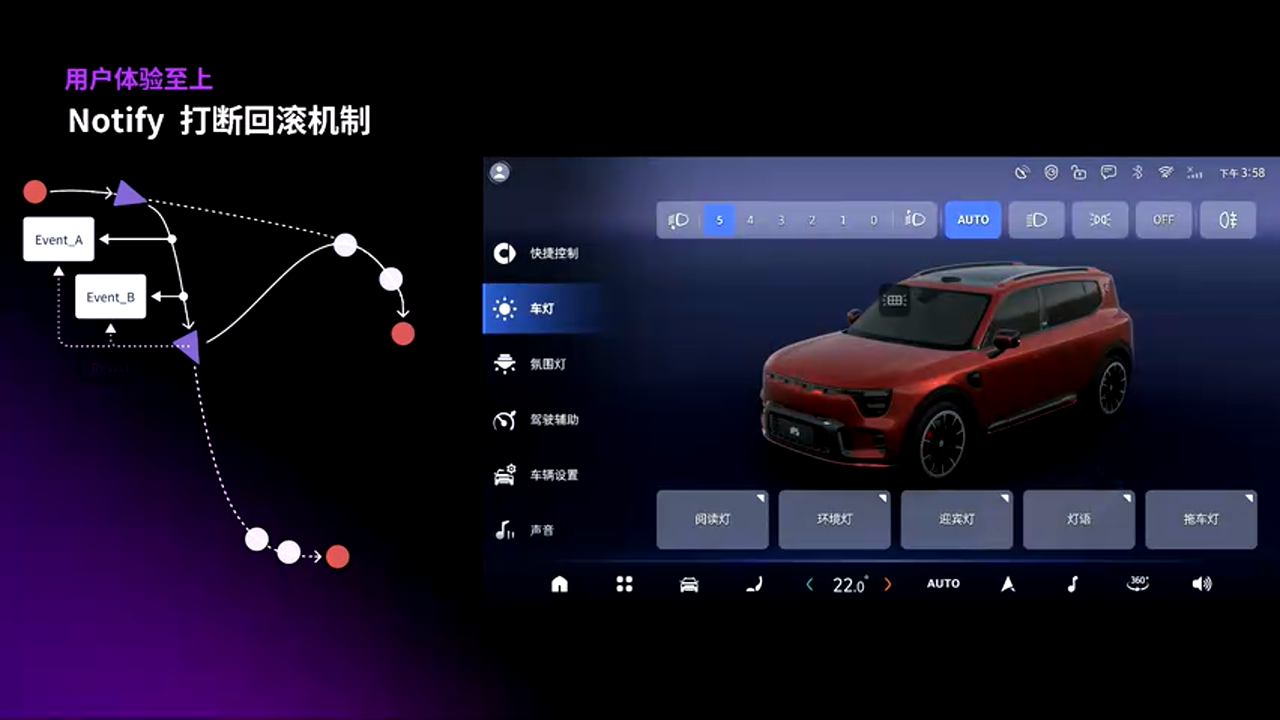

打断机制

案例:车模到壁纸的转场

在转场过程中: 1. 镜头推进过程中,遮罩模型出现 2. 主车隐藏 3. 壁纸的模型显示

如果这个过程中用户突然切回原场景: 1. 打断机制会立即生效 2. 已经执行的操作回退 3. 未执行的操作将不再继续

精确控制案例:

比如主车模型需要在 50% 时隐藏,遮罩在 40% 开始渐现,这些都是依靠 进度百分比事件 来实现的。

数值映射与路径规划算法

数值映射

不难看出,精确控制渲染画面的核心其实就是 进度百分比实现中的数据准确性。

问题场景:

在运镜的过程中,如果用户突然操作跳转到别的页面,打断了当前运动,系统会立即生成一条新的运动路径。

问题:

如果百分比数据每次都被强制清零,或者沿用当前的灯光、车模透明度等渲染参数,这些基于插值的效果就完全不合理了。

想象一下在两个场景之间不断快速切换,无论停在哪,车模透明度都会从某个值归零再开始增加,这就完全背离了设计预期,也是用户无法接受的。

解决方案:建立映射关系

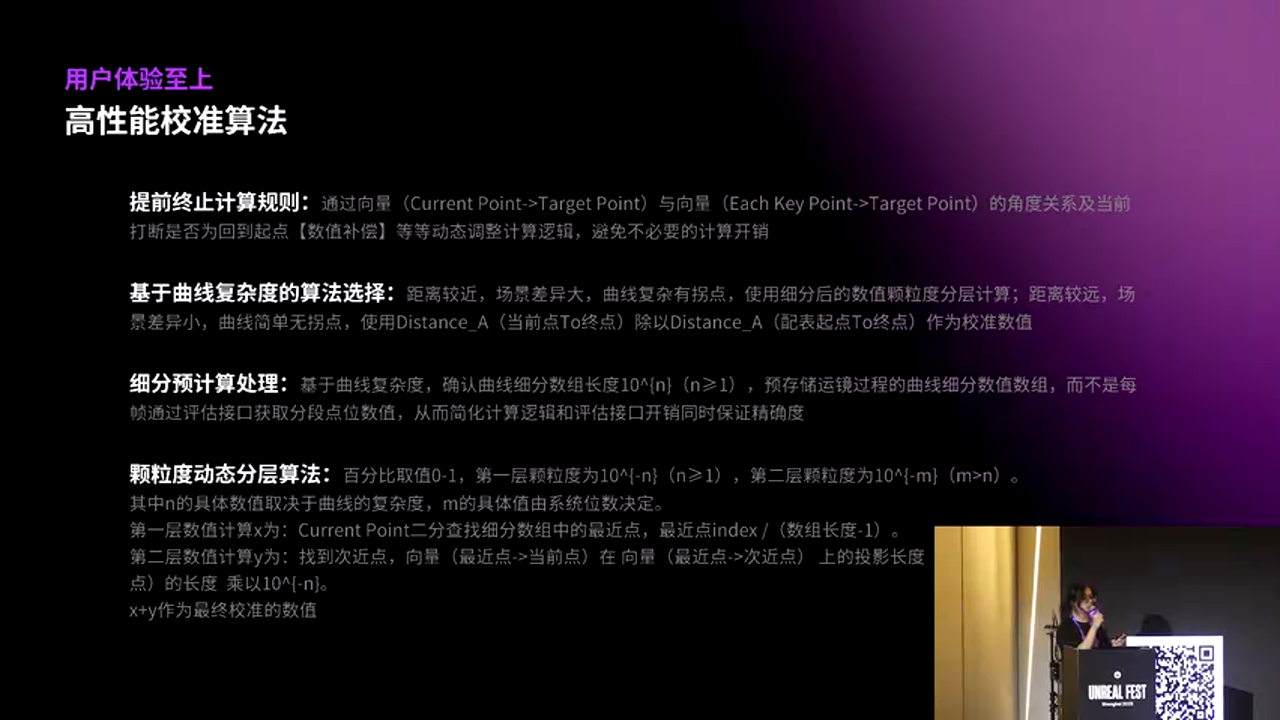

映射算法

把 动态生成的路径 和 模拟两个场景完整运动过程的基准路径 之间建立映射关系。

通过一系列的规则和算法,低开销地完成数值校准。这里面包括几个关键点:

1. 提前中止计算规则

在运动过程中,根据实时状态动态调整计算逻辑,避免不必要的计算开销。

2. 细分预级流程处理

将复杂路径的计算分解为多个子任务,提前进行预计算,提升运行效率。

3. 数值颗粒度分层计算

根据场景需求,对不同精度的数值进行分层计算,确保运算的效率和精度的平衡。

PSO 与 PC 优化：启动时间与用户体验的博弈

问题背景：转场卡顿的根源

PSO问题

在项目初期,团队遇到了转场卡顿的问题。经过排查发现,是有新的渲染对象生成会造成卡顿的问题,给用户带来不佳的视觉体验。

PSO (Pipeline State Object) 机制

PSO机制

于是团队首先引入了 PSO 机制。

大家可能有类似的体验:第一次启动某款游戏时,会提示 "正在加载着色器缓存"。团队的思路类似:

  • 在引擎初始化时,提前主动生成所有 PSO
  • 把原本分散在运行时的开销,提前一次性完成

异步加载的问题:

其实 PSO 也是支持异步加载的,它是把生成 PSO 的时机分摊到每次 Tick 的空闲阶段。

由于需要在第一帧开始渲染后,应用就需要支持切换至任意场景,所以如果所需的渲染对象还未加载,缓存没有命中,这个时候就会导致新的渲染对象占用 Tick 的空闲阶段临时生成,造成单帧时间的拉长从而导致卡顿。

最终方案:主动式预加载

所以最后团队选择了 主动式预加载。但是这个代价就是 启动时间会增长。

PC (Pipeline Cache) 机制

PC机制

如果只使用 PSO,每次冷启动车机都得重新生成一遍,这是很贵的一件事情。所以后面团队又引入了 PC 机制:

  • 把 PSO 缓存存储到本地
  • 下次启动时如果缓存可用,直接加载
  • 无需再生成 PSO 对象

最终启动时间: ~12 秒

避坑指南：控制 PSO 数量膨胀

PSO控制

当然,如果 PSO 数量太多,启动时间依然会变得难以接受。所以在 材质编写中,需要尽量规避着色器变体数量的膨胀。

几点需要注意:

1. 避免大量可以随意组合的静态开关

在材质中避免大量可以随意组合的编译开关,也就是 Static Switch。尽可能用运行时的参数去改变渲染效果。

因为有 N 个独立的静态开关,那可能会带来 2^N 种 PSO 组合。

2. 精确勾选材质属性面板

在材质的属性面板中,有很多复选框其实是编译开关,会直接影响最终的 Shader 代码,比如 Use Distance Fields。

我们需要做到精确勾选,禁用不必要的顶点工厂类型等等。

3. 谨慎使用预处理指令

在 Shader 编写中,要谨慎使用预处理指令,避免无意间增加 PSO 数量。

4. 持续开启 PSO 采集

在项目迭代期,可以持续开启 PSO 采集,借助回归测试覆盖更多的运行路径,避免遗漏的 PSO。

而在上线前要 关闭 PSO 采集,确保软件处于最佳的状态。

车控信号与数据同步

信号缓存与变化监听

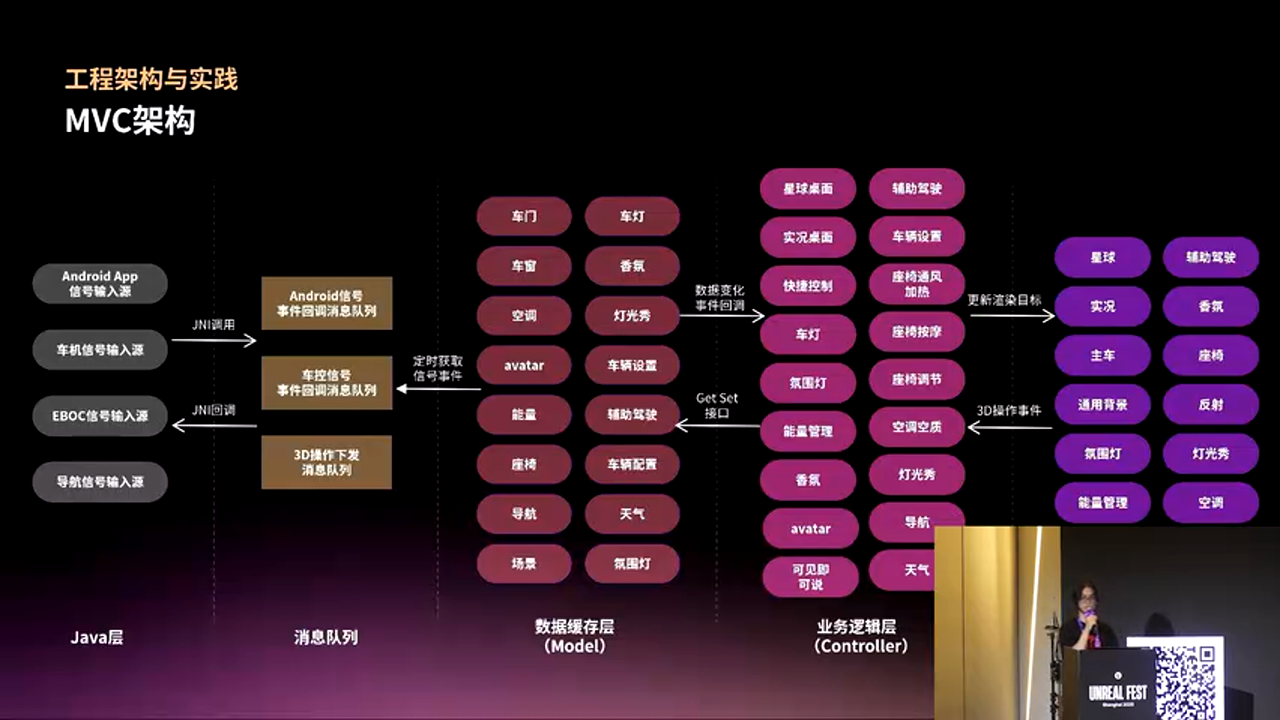

信号管理

在车机系统中,3D 应用依赖车控信号保持与实车状态同步。如果实时从车控总线拉取信号: - 不仅会增加总线压力 - 还可能导致信号丢失和数据同步的问题 - 影响用户体验

解决方案:基于 MVC 架构的信号缓存与变化监听

  1. 低成本启动: 启动时获取所需的车控信号当前状态,并缓存在数据层
  2. 实时监听: 在运行过程中对车控信号进行实时监听
  3. 增量更新: 每当接收到新信号,与当前缓存值进行比对
  4. 变化驱动: 只有当检测到数据更新时,才会同步数据到业务层,触发响应的处理逻辑,最后再驱动渲染的更新

这种架构大幅降低了总线压力和无效计算,保证了数据的一致性。

启动时间优化：纹理压缩与符号化调试

纹理压缩格式与 GPU 硬解

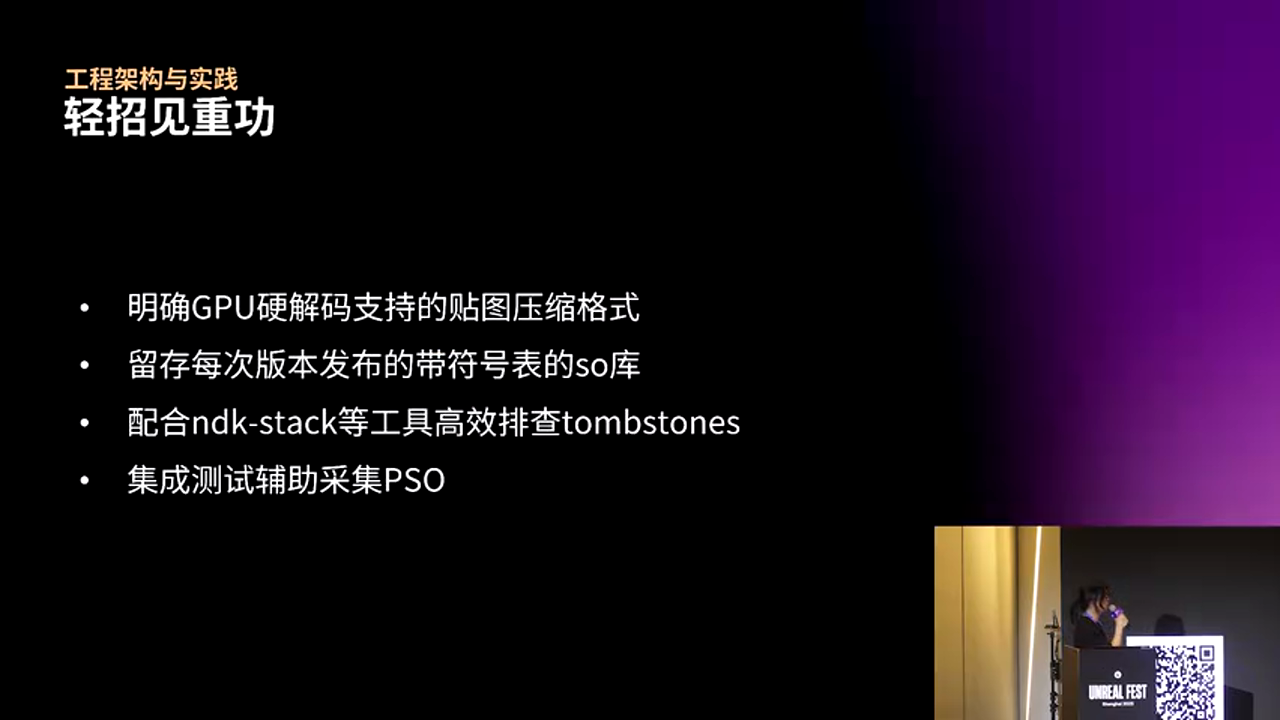

启动优化

团队在项目前期发现冷启动时间十分漫长。配合 Unreal Insights 和 Trace 工具 分析出来,是引擎初始化时渲染线程长时间进行 CPU 类型的纹理解码计算。

根本原因:

由于本次使用的芯片 GPU 不支持当时使用的 ASTC 纹理压缩格式硬解码,所以使用了 CPU 软解码。

与此同时,启动时多应用会抢占稀缺的 CPU 资源,所以启动时间被进一步放大。

避坑指南

纹理压缩格式是否支持 GPU 硬解,是启动性能的关键信息,必须要向芯片厂商确认。

符号化调试与 BuildID 管理

符号化

而在 Android Unreal 应用 的 Crash 日志里,堆栈往往只有地址。我们可以通过 NDK Stack 工具 做符号化,快速定位到具体文件、具体函数、具体行号。

而这个符号化就需要当时使用的应用版本的 BuildID 与我们留存的带符号表的 BuildID 进行校验一致,才能成功地符号化。

最佳实践

所以每次版本交付,留存对应的带符号 .so 是非常良好的工程习惯。

实战总结与建议

NALO 3D HMI 架构的设计理念

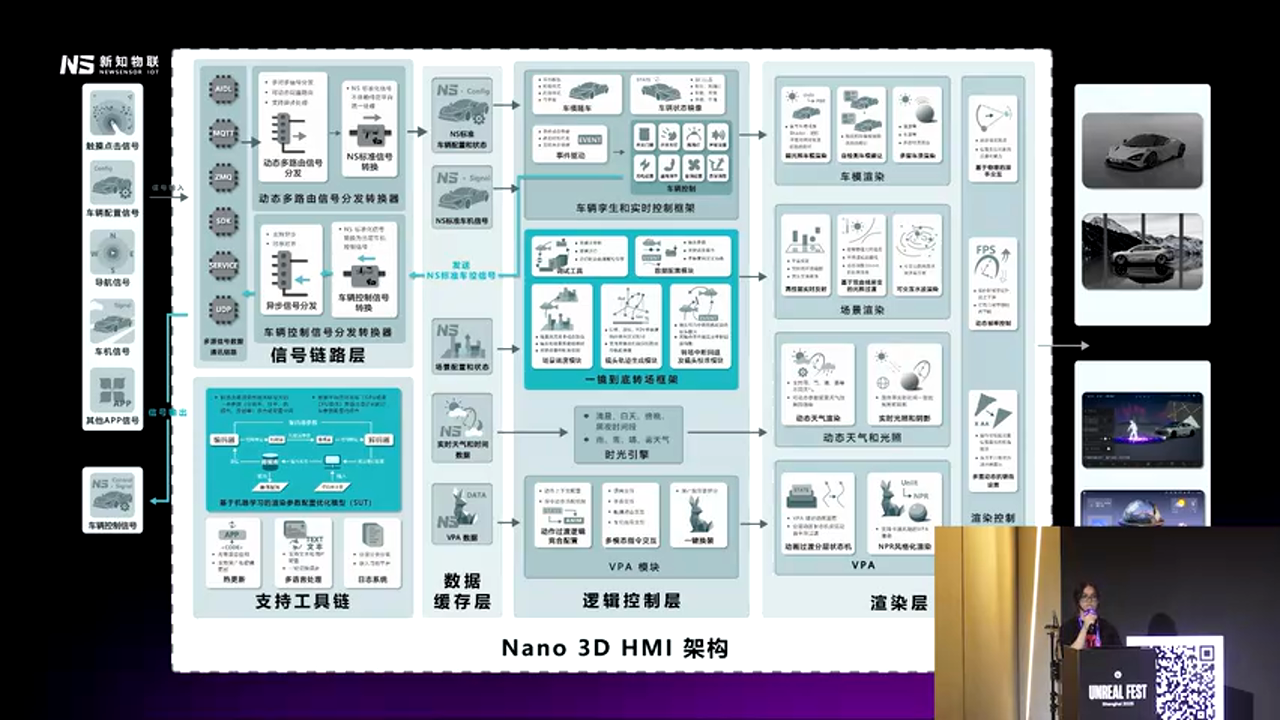

架构设计

smart 与新知物联团队一直有一个核心目标:提高复用性和开发效率。

在不断的探索和迭代中,团队总结并打造出了高复用的 NALO 3D HMI 架构,并且已经在多个项目中成功应用。

这套架构的设计突出高内聚、低耦合和模块化:

  • 可复用性: 核心组件可在多个项目间复用
  • 兼容性: 支持不同硬件平台和车型配置
  • 适配性: 快速适配不同的设计需求
  • 可扩展性: 模块化设计便于功能扩展
  • 可测试性: 分层架构便于单元测试和集成测试
  • 可维护性: 清晰的代码结构降低维护成本

最终结果:

应用更加稳定、更加可靠。

多元数据管理与信号链路标准化

数据管理

在面对多元数据时,团队在 信号链路层 制定了统一的数据格式标准。

优势: - 业务逻辑不再依赖外部信号,代码复用性更高 - 开发负担更低 - 效率随之提升

方案对比：传统 QT 方案 vs UE5 3D HMI

传统 QT 方案 - 🟢 优势: - 轻量级,启动速度快 - 成熟的车载应用生态 - 开发工具链完善 - 🔴 劣势: - 3D 能力有限,需要大量自研渲染管线 - 复杂动画和光影效果实现成本高 - 视觉表现力受限 - 🎯 适用场景: 功能型 HMI,对视觉效果要求不高的场景

UE5 3D HMI 方案 - 🟢 优势: - 开箱即用的 AAA 级渲染能力 - 丰富的材质系统和后处理效果 - 完善的动画和相机系统 - 强大的可视化编辑工具 - 🔴 劣势: - 包体积大,启动时间长(需 PSO/PC 优化) - 对硬件要求较高 - 学习曲线陡峭 - 🎯 适用场景: 旗舰车型,追求极致视觉体验和沉浸感的 HMI

性能优化避坑指南

1. 纹理与材质 - 确认 GPU 支持的纹理压缩格式,优先使用硬解码格式 - 控制静态开关数量,避免 PSO 组合爆炸 - 使用 16 位纹理替代 32 位纹理 - 移除不必要的 Alpha 通道和 MipMap

2. 启动时间 - 使用 PSO 预生成 + PC 缓存机制 - 谨慎控制材质编译开关 - 关闭不必要的顶点工厂类型 - 预加载核心场景资源

3. 运行时性能 - 动态帧率策略(前台高帧率,后台渐进降帧) - 动态分辨率调整 - 信号缓存与变化监听,避免无效计算 - 场景卸载与懒加载

4. 调试与维护 - 留存每个版本的带符号 .so 文件 - 使用 Unreal Insights 和 Trace 工具分析性能瓶颈 - 建立标准化的数据格式 - 持续开启 PSO 采集直到上线前

总结与展望

smart 精灵5号与新知物联团队基于 Unreal Engine 5 打造的 3D HMI 系统,不仅是一次技术探索,更是一次对 "3D 不是宣泄,而是交互逻辑的升维" 理念的深刻实践。

通过 3D 在汽车 HMI 中的应用,标志着汽车从机械产品转换成智能终端的重要转型。通过更直观、更沉浸、更具情感化的连接交互方式,满足用户的出行需求。

未来,希望通过设计需求方和技术解决方的密切合作,将 3D 元素从装饰性的设计彻底转换成功能性的核心,让 3D 定义智能汽车的体验,成为新的基准。

随着更多的项目实践和打磨,团队会不断迭代优化,也期待有机会以更好的成果和经验再次与大家分享。

致谢

感谢 smart 团队对新知物联的信赖,将如此具有挑战性的项目交由团队实现。同时也感谢 Unreal Engine 的技术支持以及 UFSH2025 峰会提供的分享机会。

通过设计需求方与技术解决方的密切合作,我们相信能够创造出更好的产品,为用户带来更流畅、更沉浸、更有新意的体验。
