虚幻引擎5.6汽车可视化技术深度解析：从照片级真实感到生产力工具链¶

加入 UE5 技术交流群¶

如果您对虚幻引擎5的图形渲染技术感兴趣,欢迎加入我们的 UE5 技术交流群!

扫描上方二维码添加个人微信 wlxklyh,备注"UE5技术交流",我会拉您进群。

在技术交流群中,您可以: - 与其他UE开发者交流渲染技术经验 - 获取最新的GDC技术分享和解读 - 讨论图形编程、性能优化、构建工具流、动画系统等话题 - 分享引擎架构、基建工具等项目经验和技术难题

本文基于视频内容生成

• 原视频: [UFSH2025]汽车可视化设计高阶技巧 | Marien El Alaoui Epic Games 首席技术美术师
• 视频链接: https://www.bilibili.com/video/BV1HLmzBaE2W
• 时长: 48分12秒
• 本文由AI辅助生成,结合视频截图与字幕内容

导读¶

核心观点

• UE 5.6 的 Substrate 材质系统实现了物理精确的多层材质渲染,可完美还原汽车清漆、金属漆等复杂材质
• 通过精确的数据采集流程(光照测量、色彩校准、CAD数据导入),可实现虚拟场景与真实照片的像素级匹配
• 虚幻引擎不仅是渲染工具,更是生产力平台——通过C++/Blueprint自定义工具可大幅提升团队效率

前置知识: 本文假设读者熟悉虚幻引擎基础操作、材质系统、光照原理,以及基本的图形学概念(PBR、光线追踪等)。

背景与痛点¶

汽车可视化的行业挑战¶

在汽车行业的数字化转型中,**照片级真实感渲染**已成为设计评审、营销宣传的核心需求。传统的离线渲染方案(如V-Ray、Arnold)虽然质量高,但存在致命缺陷:

• 迭代周期长: 单帧渲染可能需要数小时,设计师无法实时预览效果
• 交互性差: 无法动态调整视角、光照、材质
• 成本高昂: 需要专业渲染农场和长时间等待

Epic Games 与现代汽车(Hyundai)的合作项目验证了一个关键假设:实时渲染引擎可以达到离线渲染的质量标准。

项目目标:展示UE 5.6新特性在汽车可视化中的应用

为什么选择虚幻引擎5.6?¶

UE 5.6 引入了三大革命性技术:

1. Substrate 材质系统: 物理精确的多层材质模型
2. 增强的光线追踪: 支持透射阴影(Translucent Shadow)、多层透明反射
3. Nanite 优化: 针对高精度模型的质量提升选项

这些特性使得实时渲染首次能够**在不牺牲质量的前提下**实现交互式工作流。

核心原理解析¶

一、数据采集:真实世界的数字化¶

1.1 环境光照采集¶

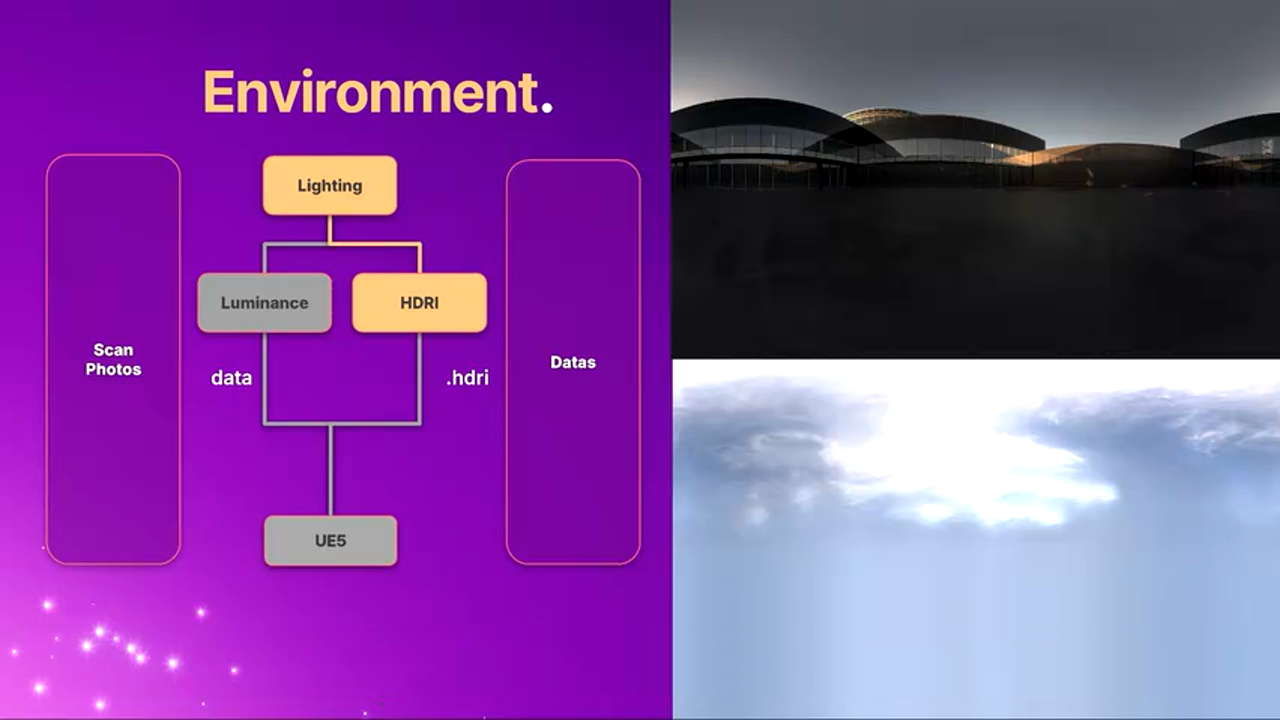

要实现照片级匹配,第一步是**精确复刻真实世界的光照条件**。

使用照度计测量环境光照强度

关键步骤:

1. 光照强度测量
2. 使用专业照度计(Lux Meter)测量环境光
3. 记录主光源方向、强度、色温

4. 测量环境反射光(Ambient Light)的贡献

5. 物理曝光设置

   配置示例:
   - ISO: 100
   - 快门速度: 1/125s
   - 光圈: f/5.6
   - 色温: 5600K (日光)


6. 在UE中还原

7. 使用 Physical Sky + Directional Light
8. 启用 Physical Camera 模式
9. 匹配测量的曝光参数

上图:UE渲染结果;下图:真实照片参考。注意光照强度和阴影的精确匹配

避坑指南: 很多团队忽略了**环境反射光**的测量,导致阴影区域过暗。建议使用灰球(Gray Sphere)采集环境光的IBL数据。

1.2 色彩校准流程¶

色彩空间不匹配是导致"看起来不对"的首要原因。

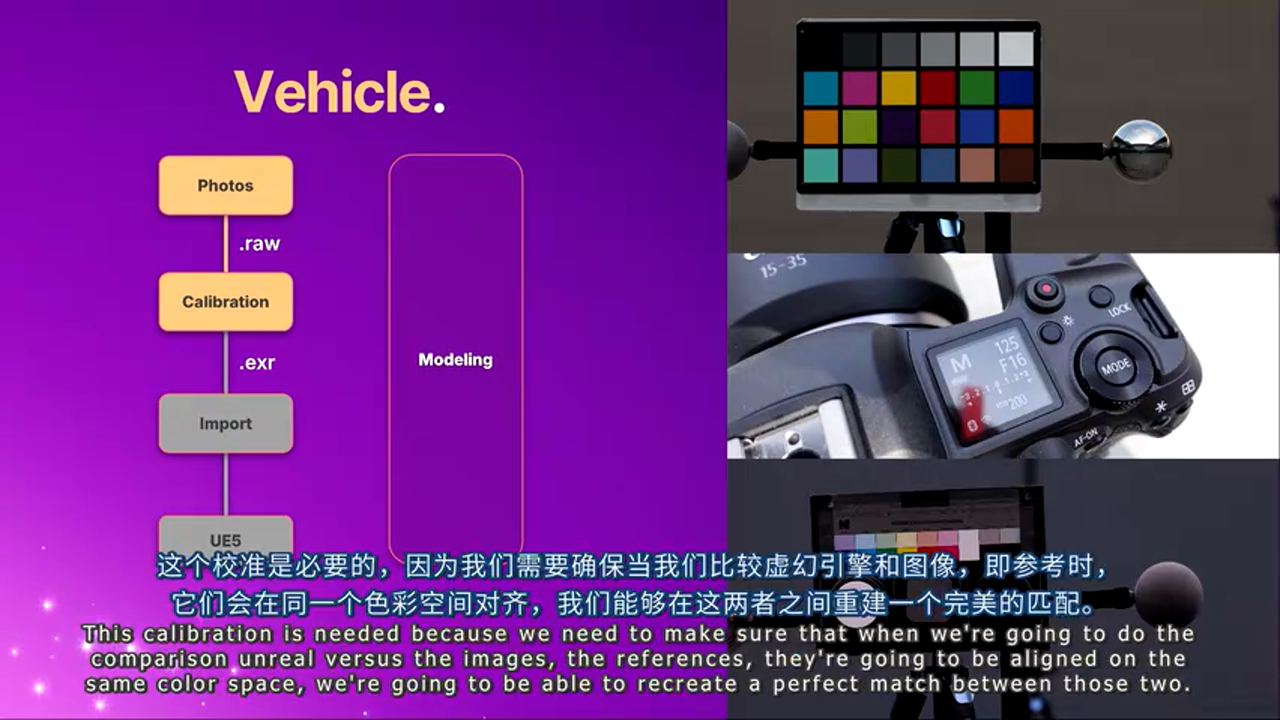

使用X-Rite ColorChecker进行色彩校准

校准步骤:

1. 拍摄标准色卡
2. 在目标环境中拍摄 ColorChecker

3. 确保色卡与车辆接受相同光照

4. 相机色彩配置文件(Camera Profile)

5. 使用 DaVinci Resolve 或 Adobe Camera Raw 生成 LUT

6. 将 LUT 应用到所有参考照片

7. UE 中的色彩空间设置

   项目设置:
   - Working Color Space: ACEScg
   - Output Color Space: sRGB (for display)
   - Texture Import: 启用 sRGB 转换(对于 Albedo 贴图)

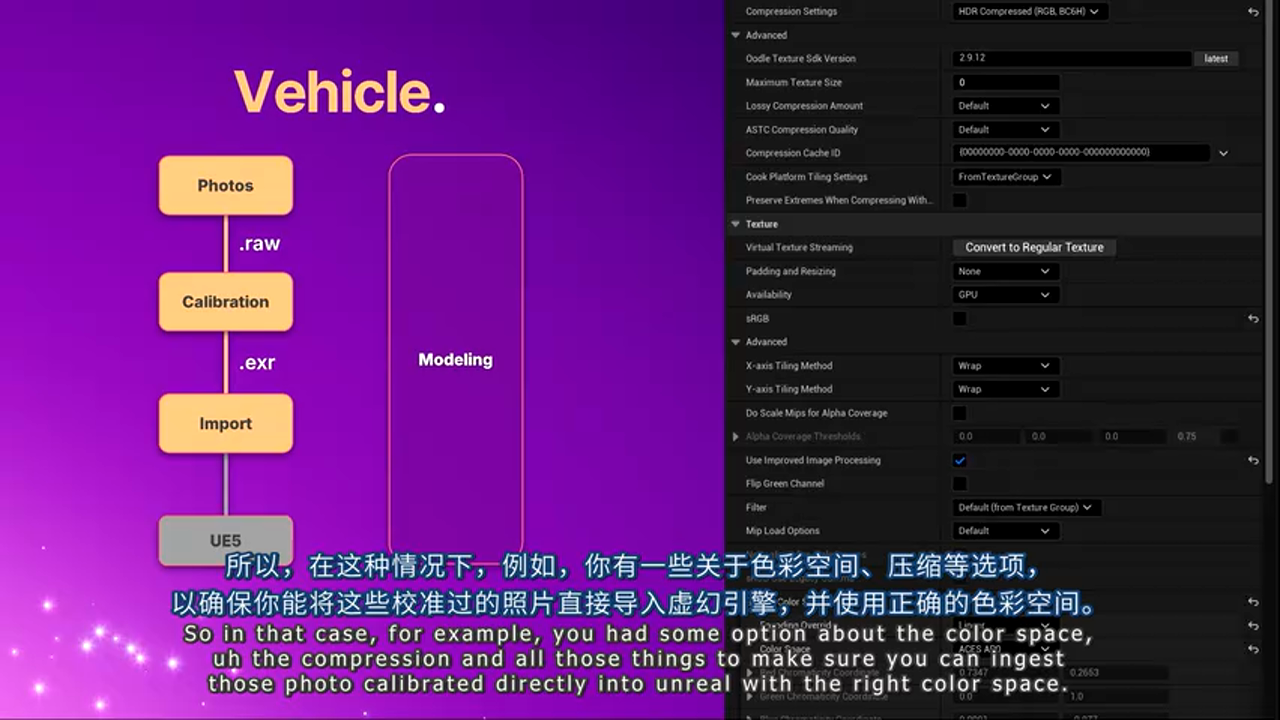

UE中的纹理导入设置:确保色彩空间正确

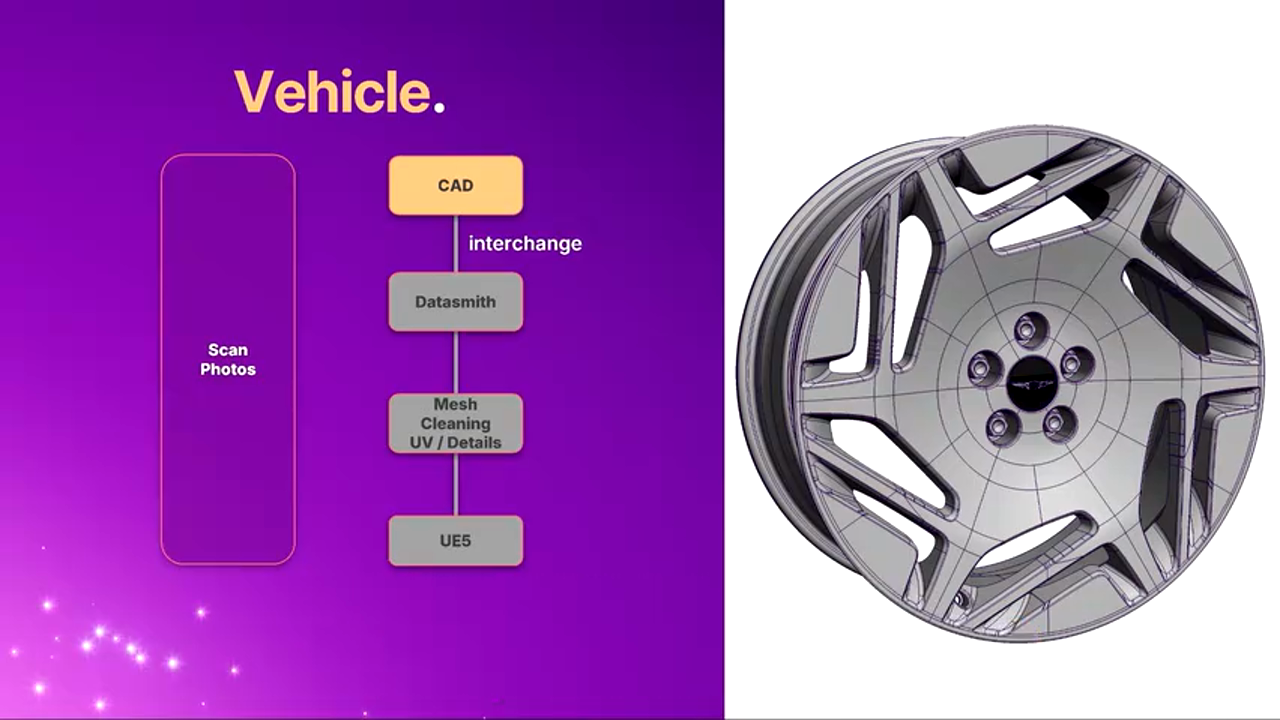

1.3 CAD 数据导入与清理¶

汽车制造商通常提供 CAD 数据(STEP/IGES 格式),但这些数据并非为实时渲染优化。

使用 Datasmith 导入 CAD 数据

导入流程:

1. 使用 Datasmith
2. 支持多种 CAD 格式
3. 自动处理单位转换

4. 保留材质命名

5. 常见问题与解决:

6. 缺失 UV: 使用 Modeling Tools 自动生成 UV
7. 拓扑问题: Nanite 可以处理大部分情况,但轮胎等高形变部件需要手动优化
8. 材质丢失: 根据命名规则批量重新分配

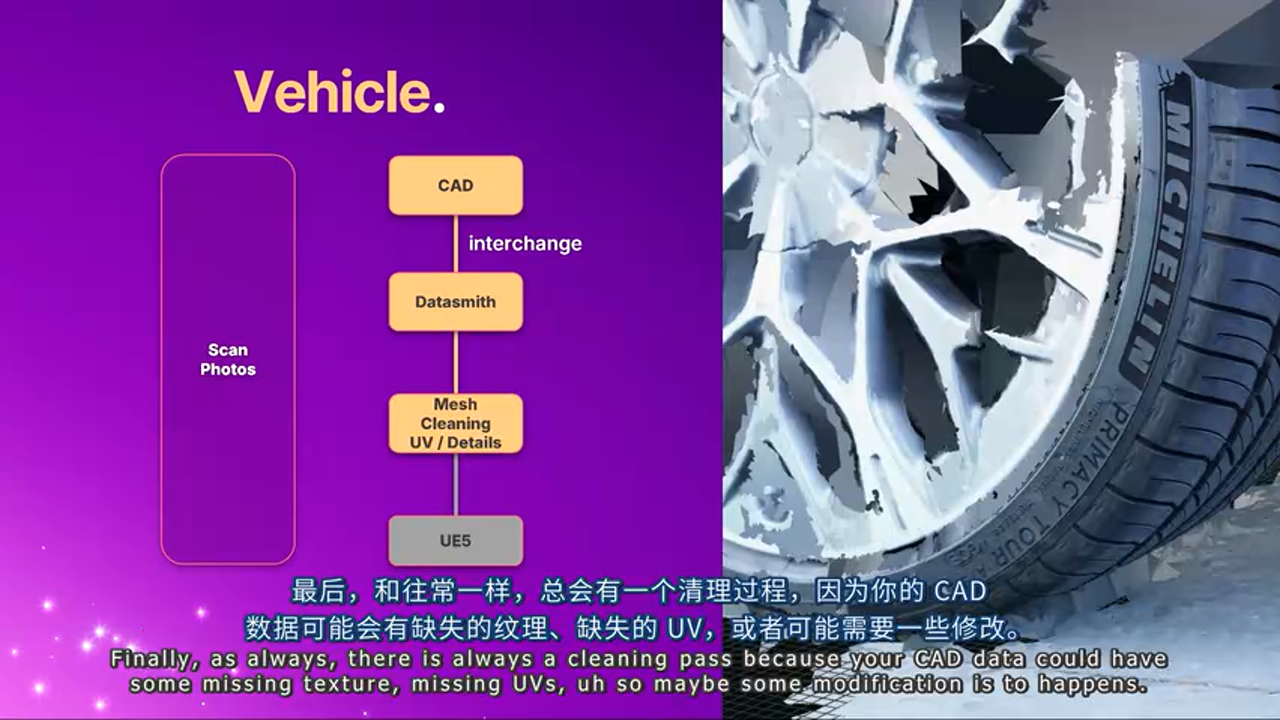

轮胎扫描数据补充 CAD 模型的细节

最佳实践: 对于轮胎、座椅等需要高频细节的部件,使用**摄影测量扫描**补充 CAD 数据。

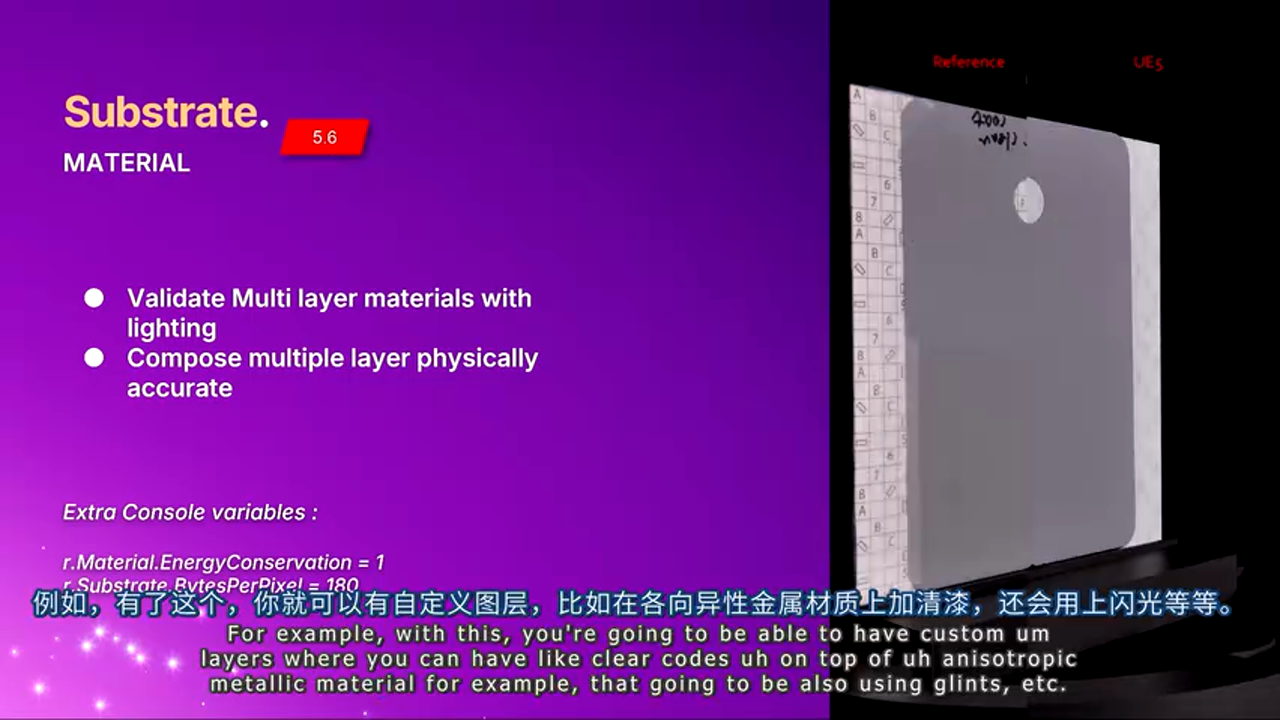

二、Substrate 材质系统:物理精确的多层渲染¶

2.1 什么是 Substrate?¶

Substrate 是 UE 5.5+ 引入的**新一代材质模型**,取代了传统的 Default Lit 着色模型。

核心优势:

• 能量守恒: 自动确保反射+透射+吸收 = 100%
• 多层支持: 可堆叠清漆(Clear Coat)、金属层、各向异性层
• 物理精确: 基于真实的 BRDF/BTDF 模型

Substrate 支持的复杂材质结构:清漆+各向异性金属+Glints

2.2 汽车漆面材质实战¶

汽车漆面是**典型的多层材质**:

1. 底层: 金属薄片(Metal Flakes)
2. 中层: 色漆(Base Coat)
3. 顶层: 透明清漆(Clear Coat)

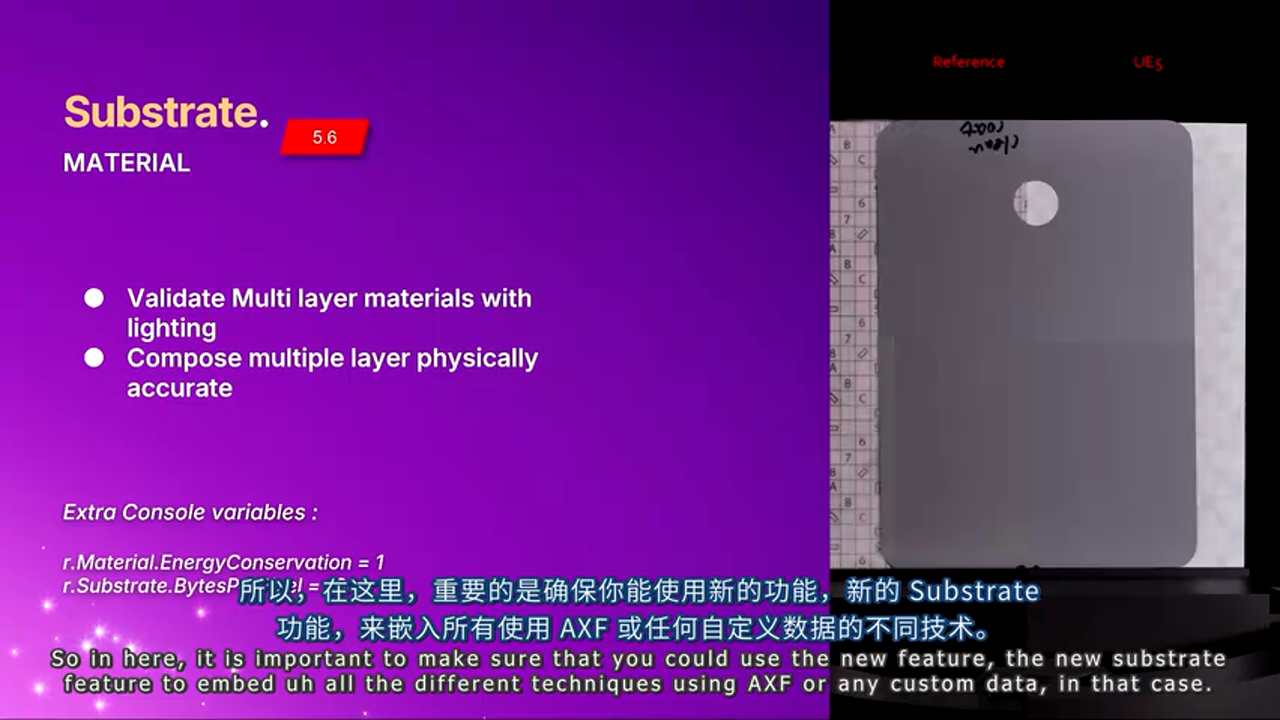

左:物理参考样本;右:UE Substrate 还原结果

材质节点配置:

Substrate Material Graph:
├─ Slab BSDF (Clear Coat)
│  ├─ Roughness: 0.02
│  ├─ IOR: 1.5
│  └─ Thickness: 50μm
└─ Horizontal Mix
   ├─ Slab BSDF (Metal Flakes)
   │  ├─ Anisotropy: 0.8
   │  ├─ Glints Density: 0.3 (新功能!)
   │  └─ Metallic: 1.0
   └─ Slab BSDF (Base Color)
      └─ Diffuse Albedo: [Color Texture]

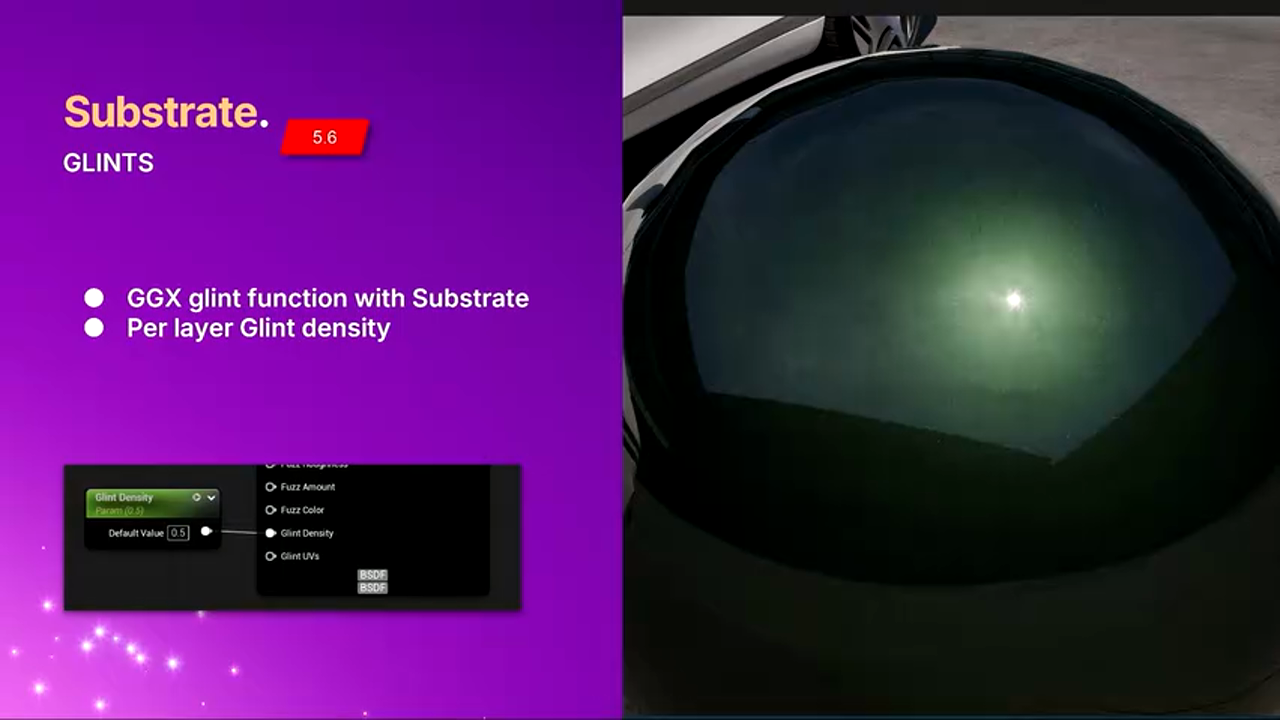

5.6 新特性: Glints Density 参数可控制金属薄片的密度,实现从稀疏到密集的平滑过渡。

Glints Density 从 0 到 1 的效果对比

关键 Console Variables:

; 启用能量守恒(5.6 默认开启)
r.Substrate.EnergyConservation 1

; 增加复杂材质的字节预算
r.Substrate.BytesPerPixel 32  ; 默认16,复杂材质建议32

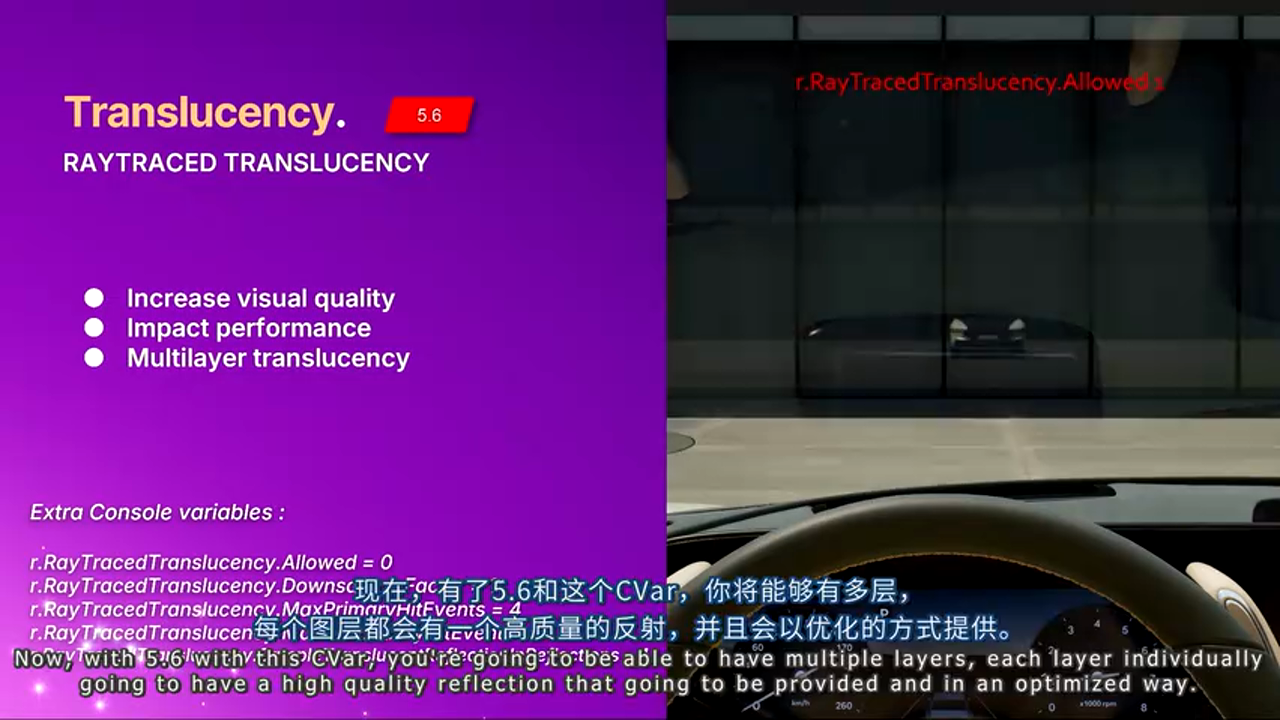

2.3 玻璃材质:透射与吸收¶

汽车玻璃需要同时处理**反射、透射、吸收**三种光学现象。

5.6 新增的透射阴影(Translucent Shadow)效果

配置要点:

1. Substrate Slab BSDF
2. Base Color: 玻璃色调(如绿色)
3. Opacity: 0.1 (10%吸收)

4. Roughness: 0.01 (高光滑度)

5. 启用透射阴影

   Directional Light 设置:
   - Cast Ray Traced Shadows: True
   - Translucent Shadow: True (5.6新增)


6. 多层玻璃处理

   ; 启用多层透明反射(5.6新增)
   r.RayTracing.Translucency.MaxRefractionRays 3
   r.RayTracing.Translucency.EnableRefraction 1


多层玻璃的高质量反射:每层独立计算

性能提示: 多层透明反射有性能开销,建议根据场景复杂度调整 MaxRefractionRays (1-4)。

三、光线追踪优化技巧¶

3.1 Nanite 与光线追踪的协同¶

Nanite 默认使用**低精度 Fallback Mesh** 进行光线追踪,这会导致反射中出现低模。

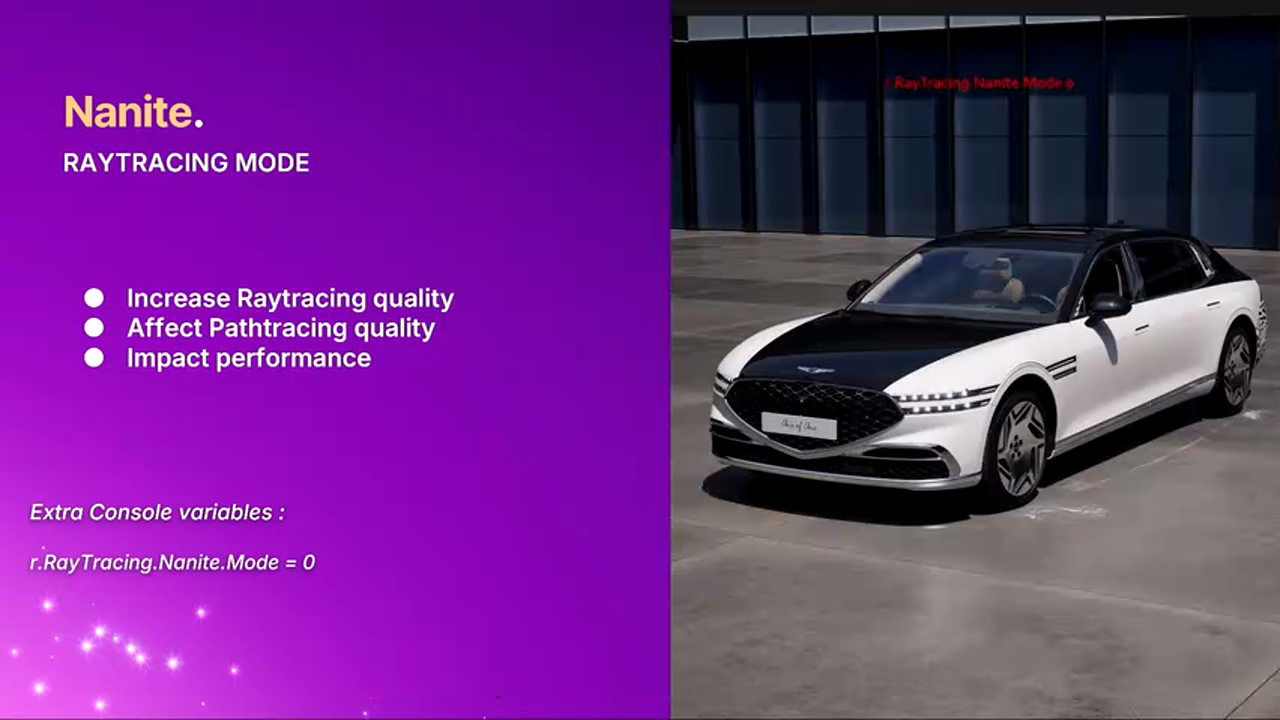

左:使用 Fallback Mesh(低质量);右:使用 Nanite 全精度

解决方案:

; 启用 Nanite 全精度光线追踪
r.RayTracing.Nanite.Mode 1  ; 0=Fallback, 1=Full Quality

性能影响: - GPU 时间增加: 约 30-50% - 适用场景: 静态渲染、高端硬件

方案对比:

方案 A: Fallback Mesh (默认) - 🟢 优势: 性能友好,适合实时应用 - 🔴 劣势: 反射质量下降,边缘锯齿 - 🎯 适用场景: 游戏、VR 实时渲染

方案 B: Nanite 全精度 - 🟢 优势: 照片级质量,无视觉妥协 - 🔴 劣势: 性能开销大 - 🎯 适用场景: 营销视频、设计评审

3.2 Nanite 精度设置¶

Nanite 默认会**压缩顶点位置**以节省内存,但这会影响精度。

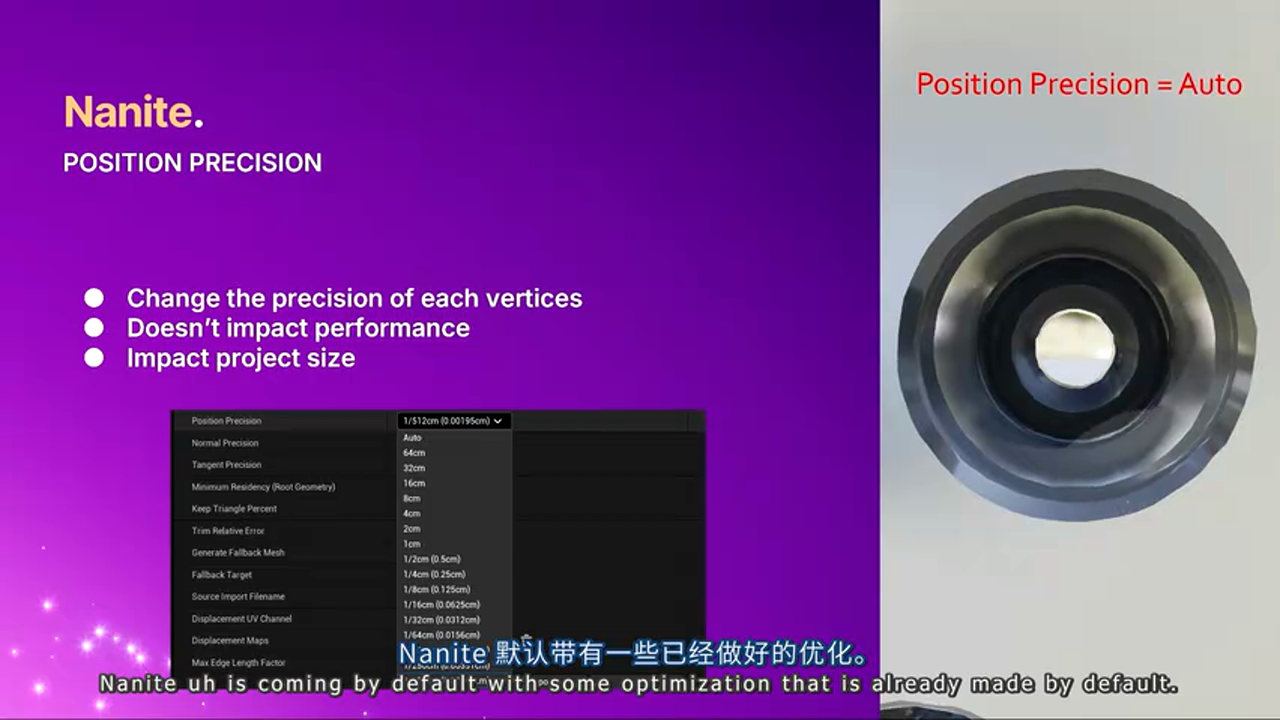

Nanite Position Precision 设置

优化步骤:

1. 打开 Static Mesh 编辑器
2. Nanite Settings → Position Precision
3. 从 Auto 改为 Full (全精度)

影响: - 项目大小增加: 约 5-10% - 视觉质量提升: 消除边缘抖动

类似设置: - Normal Precision: 影响反射质量 - Tangent Precision: 影响各向异性材质

推荐配置(高质量):
- Position Precision: Full
- Normal Precision: High (16-bit)
- Tangent Precision: High

3.3 光线追踪偏移(Ray Tracing Bias)¶

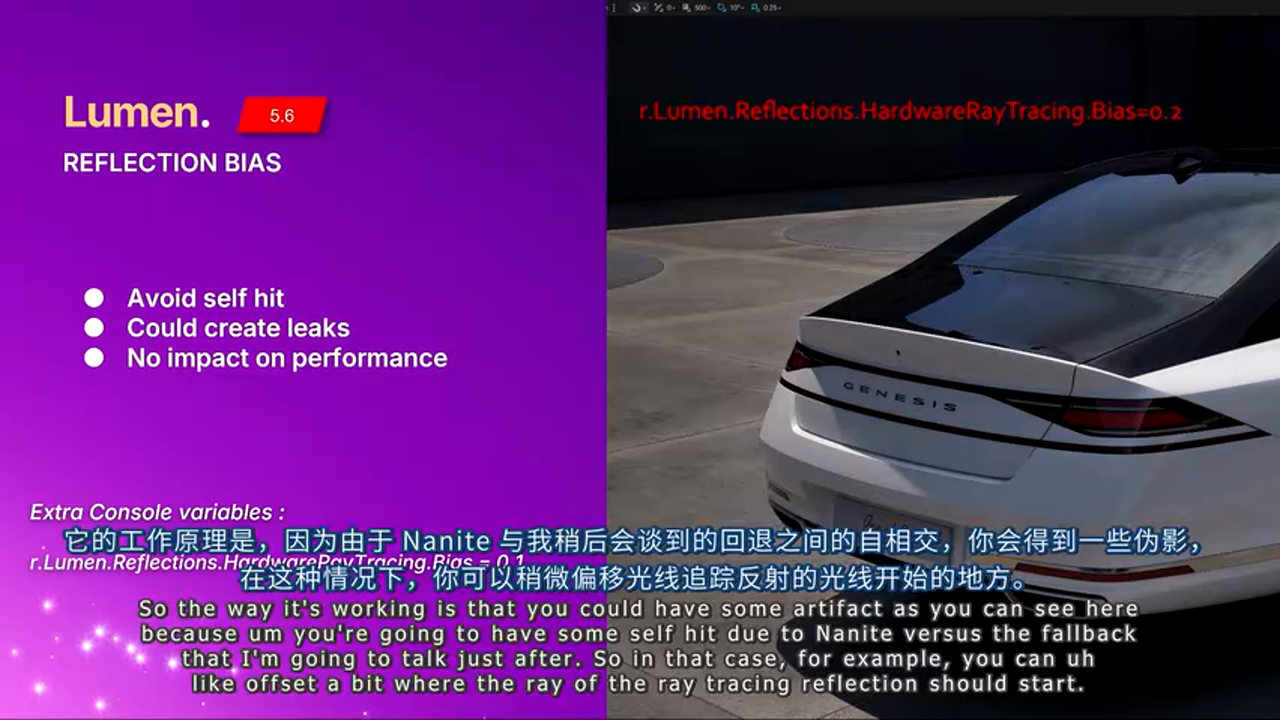

Nanite 与 Fallback Mesh 切换时可能产生**自相交伪影**。

自相交导致的黑色斑点

解决方案:

; 调整光线起始偏移
r.RayTracing.NormalBias 0.1  ; 默认0.01,增大可减少自相交

调试技巧: 使用 r.RayTracing.DebugVisualizationMode 1 可视化光线起点。

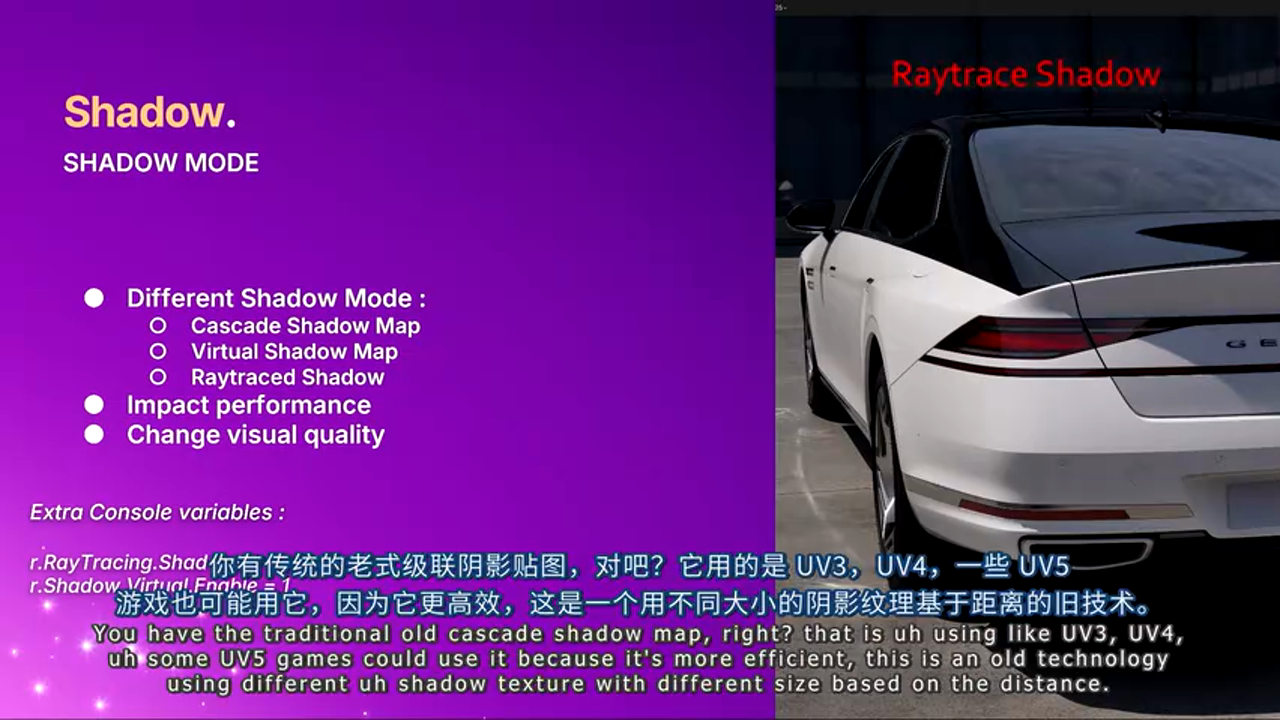

四、阴影系统选择¶

4.1 三种阴影技术对比¶

阴影技术演进:CSM → VSM → RT Shadows

方案对比:

方案 A: Cascade Shadow Maps (CSM) - 🟢 优势: 性能最优,兼容性好 - 🔴 劣势: 远距离质量差,需要调参 - 🎯 适用场景: 移动端、低端PC

方案 B: Virtual Shadow Maps (VSM) - 🟢 优势: 自动LOD,无需调参 - 🔴 劣势: 远距离仍有锯齿 - 🎯 适用场景: 次世代游戏(默认)

方案 C: Ray Traced Shadows - 🟢 优势: 像素级精度,支持透射阴影 - 🔴 劣势: 性能开销最大 - 🎯 适用场景: 汽车可视化、建筑渲染

4.2 启用光线追踪阴影¶

Directional Light 设置:
- Cast Ray Traced Shadows: True
- Samples Per Pixel: 4 (质量与性能平衡)

Console Variables:

; 禁用 VSM(避免冲突)
r.Shadow.Virtual.Enable 0

; 启用光线追踪阴影
r.RayTracing.Shadows 1

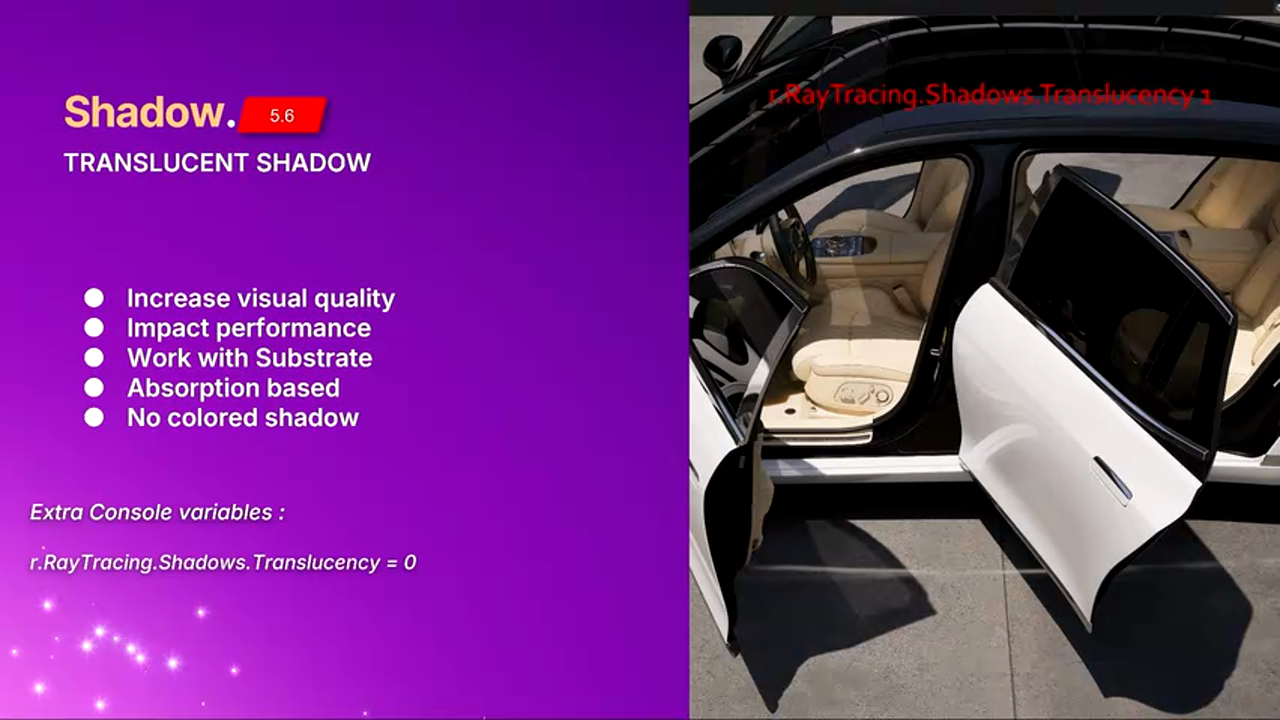

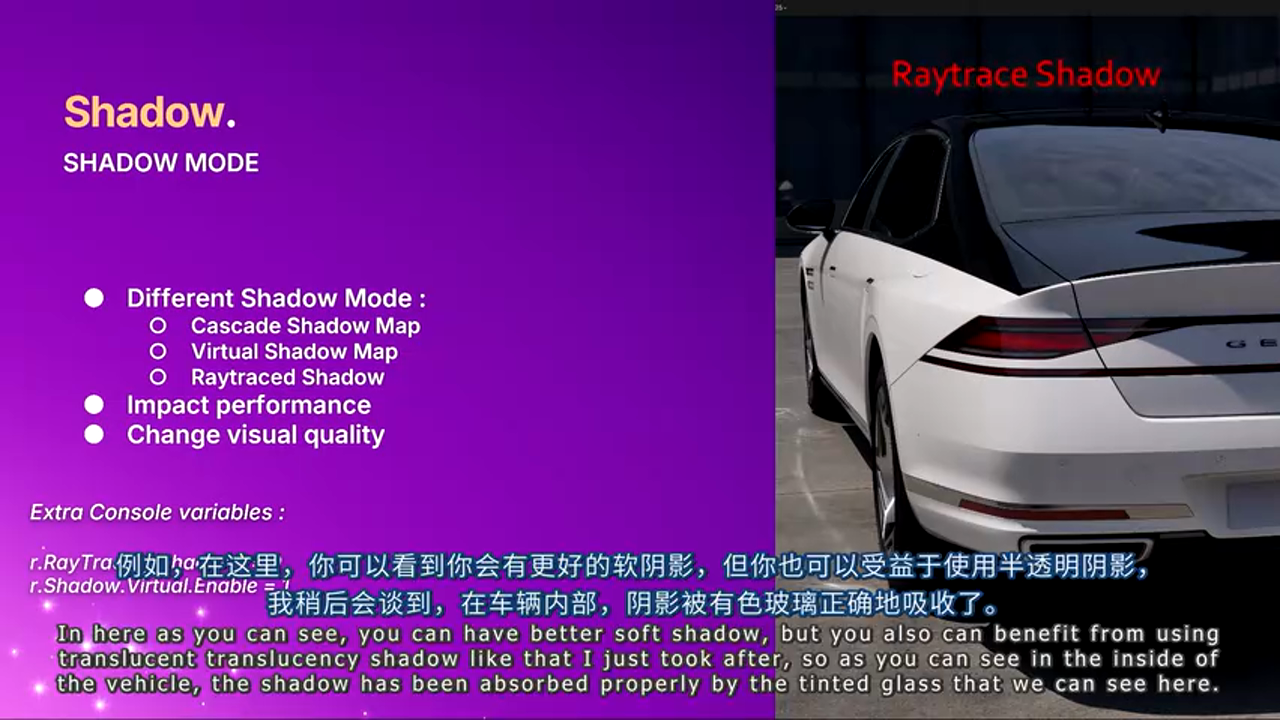

透射阴影:玻璃吸收光线后的正确阴影

深度进阶:生产力工具链¶

五、Variant Manager:配置管理利器¶

汽车项目通常需要管理**数十种配置**:颜色、轮毂、内饰等。手动切换效率极低。

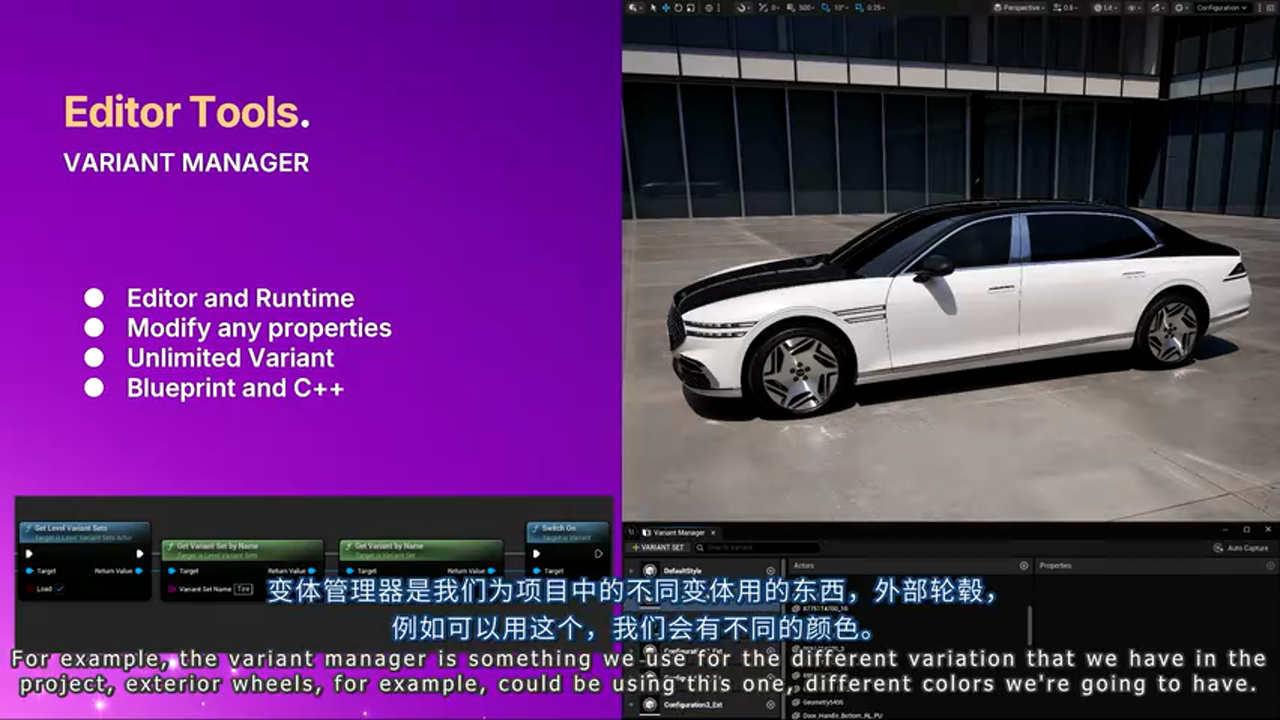

Variant Manager 界面

使用流程:

1. 创建 Variant Set
2. Window → Variant Manager

3. 添加 Variant Set (如"车身颜色")

4. 捕获属性

5. 选择 Actor
6. 右键 → Capture Properties

7. 自动记录材质、Transform 等

8. 切换配置

9. 单击 Variant 名称即可切换
10. 支持 Blueprint/C++ 调用

Blueprint 示例:

Event BeginPlay
├─ Get Variant Manager
├─ Switch On String (用户选择)
│  ├─ "Red" → Apply Variant "Color_Red"
│  ├─ "Blue" → Apply Variant "Color_Blue"
│  └─ "Black" → Apply Variant "Color_Black"

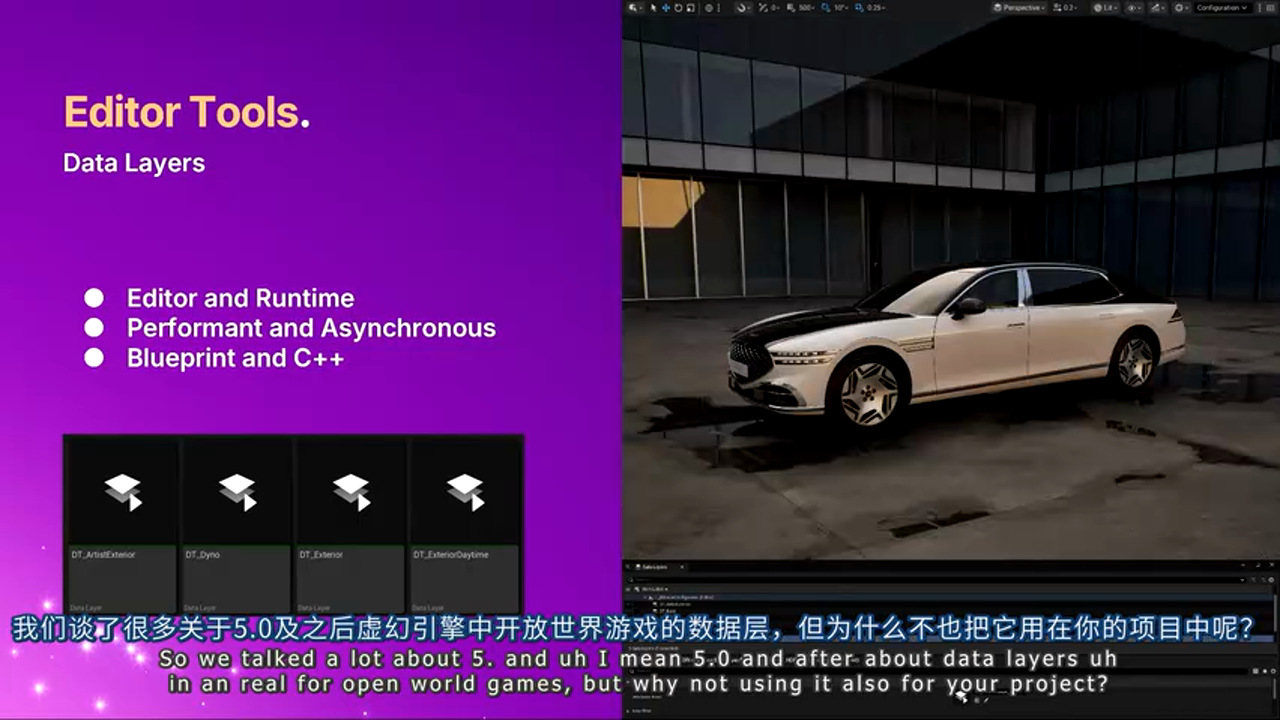

六、Data Layers:场景管理¶

痛点: 多个环境(室内、室外、工作室)切换时,手动加载/卸载 Level 容易出错。

Data Layers 管理多个环境

优势:

• 自动流送: 引擎自动管理加载/卸载
• 无缝切换: 无明显卡顿
• Blueprint 支持:

; 加载"日间"环境
Load Data Layer "Environment_Day"

; 卸载"夜间"环境
Unload Data Layer "Environment_Night"

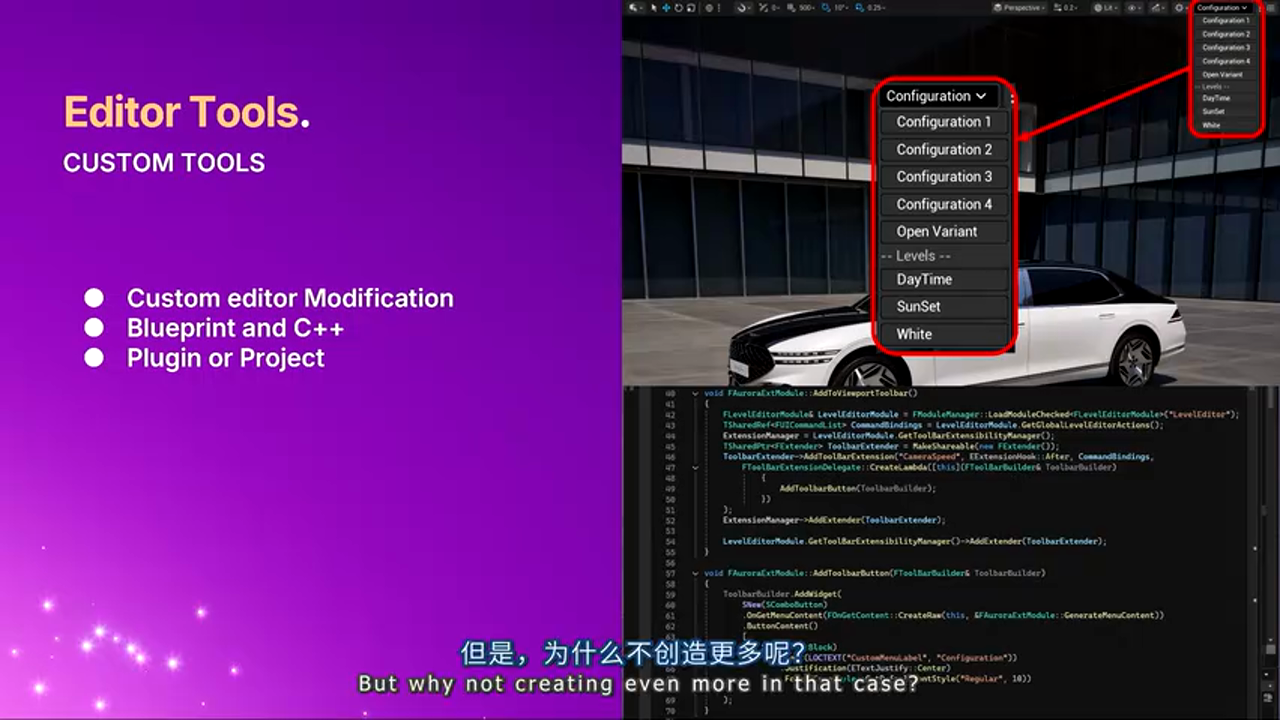

七、自定义编辑器工具(C++)¶

核心思想: 虚幻引擎不仅是渲染器,更是**可编程的生产力平台**。

自定义的"环境管理器"UI

案例:一键切换工具

需求: 艺术家需要频繁切换: - 车身颜色(Variant Manager) - 环境(Data Layers) - 时间(Sky Atmosphere)

解决方案: 创建自定义 Editor Utility Widget

// C++ 核心逻辑
UCLASS()
class UEnvironmentManagerWidget : public UEditorUtilityWidget
{
    UFUNCTION(BlueprintCallable)
    void SwitchToPreset(FString PresetName)
    {
        // 1. 切换 Variant
        UVariantManager* VM = GetVariantManager();
        VM->SwitchToVariantByName(PresetName);

        // 2. 切换 Data Layer
        UDataLayerSubsystem* DLS = GetWorld()->GetSubsystem<UDataLayerSubsystem>();
        DLS->SetDataLayerRuntimeState(PresetName, EDataLayerRuntimeState::Activated);

        // 3. 更新时间
        ASkyAtmosphere* Sky = FindSkyAtmosphere();
        Sky->SetSunAngle(GetPresetSunAngle(PresetName));
    }
};

效果: 从"打开5个窗口,点击10次"缩减为"点击1个按钮"。

八、可视化调试工具¶

8.1 View Modes¶

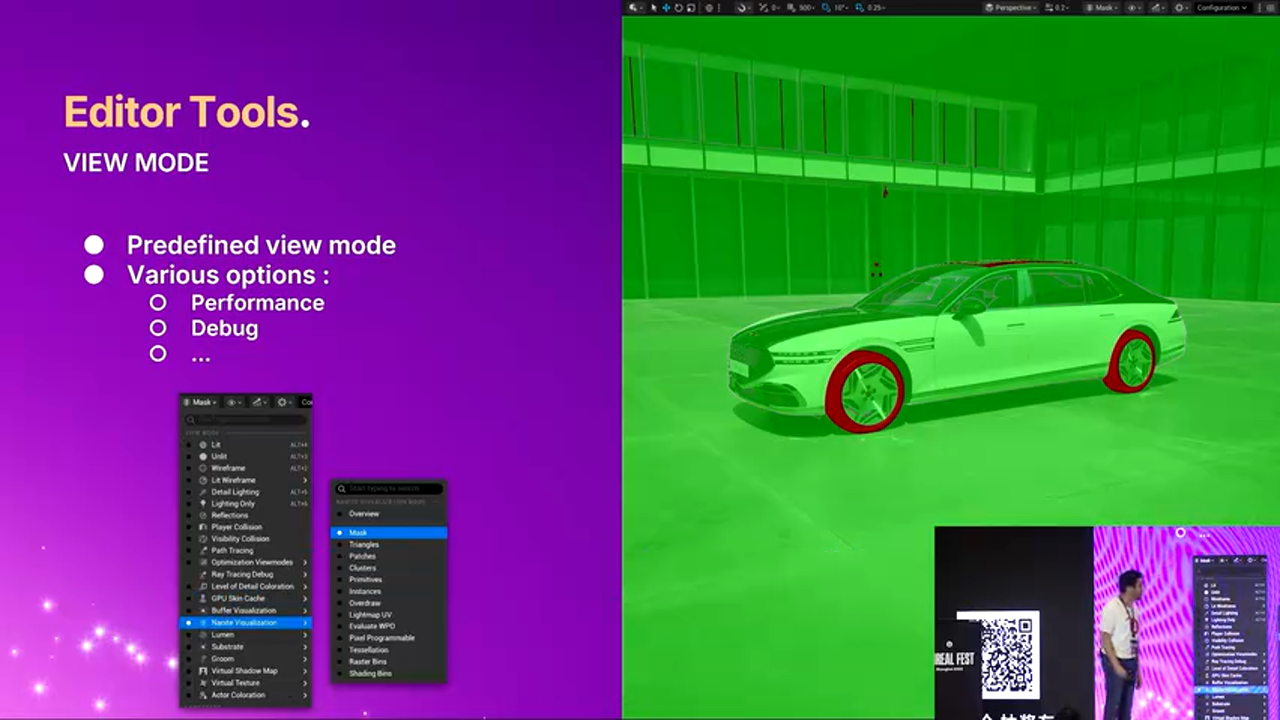

Nanite Visualization: 红色=未启用,绿色=已启用

常用 View Modes:

• Nanite Visualization: 检查哪些模型启用了 Nanite
• Lumen Visualization: 调试全局光照
• Path Tracer Reference: 离线质量参考

8.2 Media Viewer (5.6 新增)¶

功能: 在编辑器内对比图片/视频。

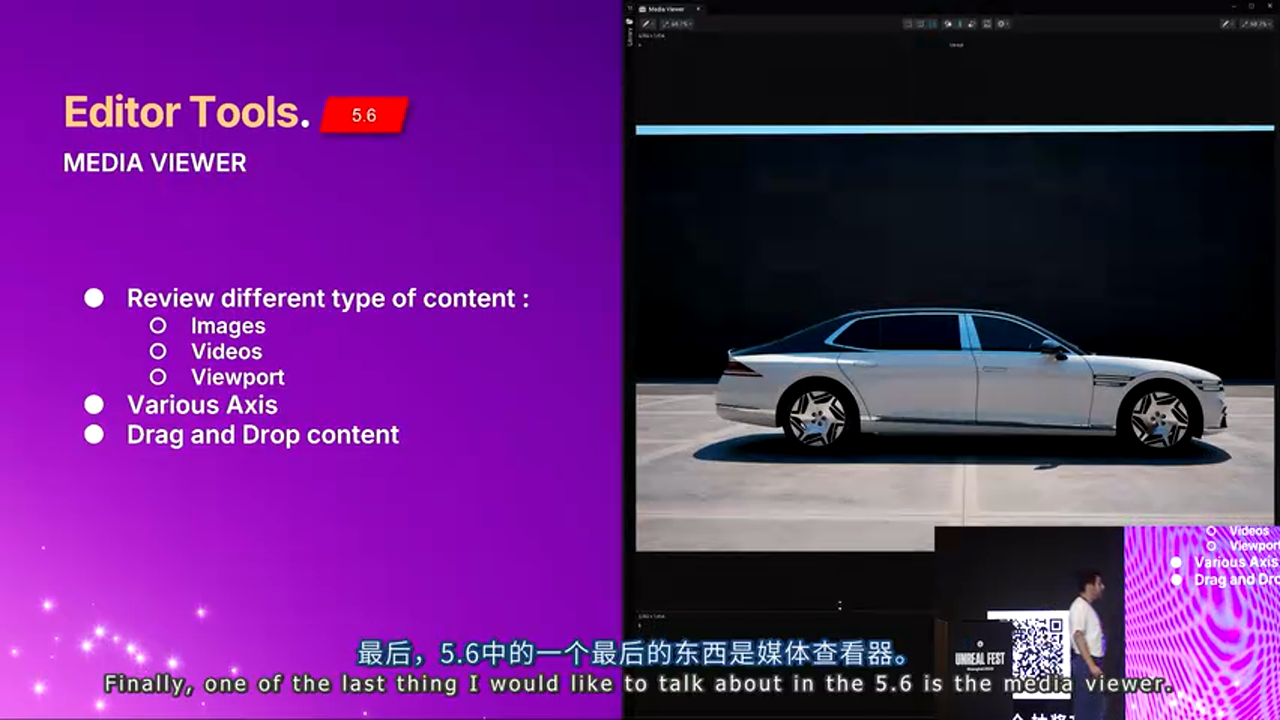

Media Viewer 对比参考照片与实时渲染

用法:

1. Window → Media Viewer
2. 加载参考图片
3. 选择 Viewport 作为第二输入
4. 实时对比调整

价值: 无需切换到 Photoshop,直接在引擎内验证匹配度。

实战总结与建议¶

避坑指南¶

1. Substrate 材质
2. ❌ 不要混用 Substrate 和 Default Lit
3. ✅ 全项目统一使用 Substrate

4. ⚠️ 复杂材质记得增加 r.Substrate.BytesPerPixel

5. Nanite 精度

6. ❌ 不要对所有模型启用全精度(浪费内存)
7. ✅ 仅对关键模型(车身、轮毂)启用

8. ⚠️ 轮胎等高形变部件不适合 Nanite

9. 光线追踪性能

10. ❌ 不要在实时应用中启用 r.RayTracing.Nanite.Mode 1
11. ✅ 使用 Scalability 分级:实时用 Fallback,渲染用全精度

12. ⚠️ 透射阴影有约 10% 性能开销

13. 色彩管理

14. ❌ 不要忽略色彩校准
15. ✅ 使用 ColorChecker 建立标准流程
16. ⚠️ 确保纹理导入时色彩空间正确

最佳实践清单¶

数据准备阶段: - [ ] 使用照度计测量环境光 - [ ] 拍摄 ColorChecker 并生成 LUT - [ ] 记录相机曝光参数(ISO/快门/光圈) - [ ] 测量场景尺寸并在 UE 中验证

材质制作阶段: - [ ] 统一使用 Substrate 材质 - [ ] 为复杂材质增加字节预算 - [ ] 使用物理测量的 IOR/Roughness 值 - [ ] 验证能量守恒(无过曝高光)

渲染优化阶段: - [ ] 关键模型启用 Nanite 全精度 - [ ] 根据需求选择阴影技术 - [ ] 使用 View Modes 检查 Nanite 覆盖率 - [ ] Media Viewer 对比参考图

工具链建设: - [ ] 使用 Variant Manager 管理配置 - [ ] 使用 Data Layers 管理场景 - [ ] 为重复操作创建自定义工具 - [ ] 建立标准化命名规范

结语¶

虚幻引擎 5.6 在汽车可视化领域实现了**质的飞跃**:

• Substrate 让物理精确的材质成为标配
• 增强的光线追踪 消除了最后的视觉妥协
• 可编程的工具链 将生产力提升到新高度

但技术只是工具,真正的核心是方法论:

1. 数据驱动: 用测量数据而非主观调整
2. 系统思维: 从数据采集到最终渲染的完整流程
3. 工具赋能: 将重复劳动自动化

最后的建议: 不要被技术细节淹没。从一个小场景开始,逐步验证每个环节,建立自己的标准流程。当流程稳定后,再考虑规模化和自动化。

参考资源: - UE 5.6 Substrate 文档 - Nanite 优化指南 - 光线追踪最佳实践

演讲者: Marien El Alaoui (Epic Games 首席技术美术师) 项目合作方: 现代汽车(Hyundai)

本文由 AI 辅助生成,基于 UFSH2025 技术分享视频内容整理。如需完整体验,请观看原视频。
