导读¶

核心观点一： 数字孪生不是可视化工具，而是物理资产在设计阶段的数字镜像，需要支持高频迭代和多方协作。

核心观点二： 自建BIM到UE5的自动化管线可将导入效率提升75%，二次更新效率提升90%，这是小团队服务大项目的关键。

核心观点三： AI赋能的"智能孪生"（Agentic Twin）将成为未来趋势——孪生体能够自主获取数据、更新自身并提供业务洞察。

前置知识： 本文适合熟悉虚幻引擎基础、了解BIM工作流、对数字孪生技术感兴趣的架构师和高级工程师阅读。

一、背景与痛点：为什么需要重新定义数字孪生？¶

1.1 建筑可视化行业的困境¶

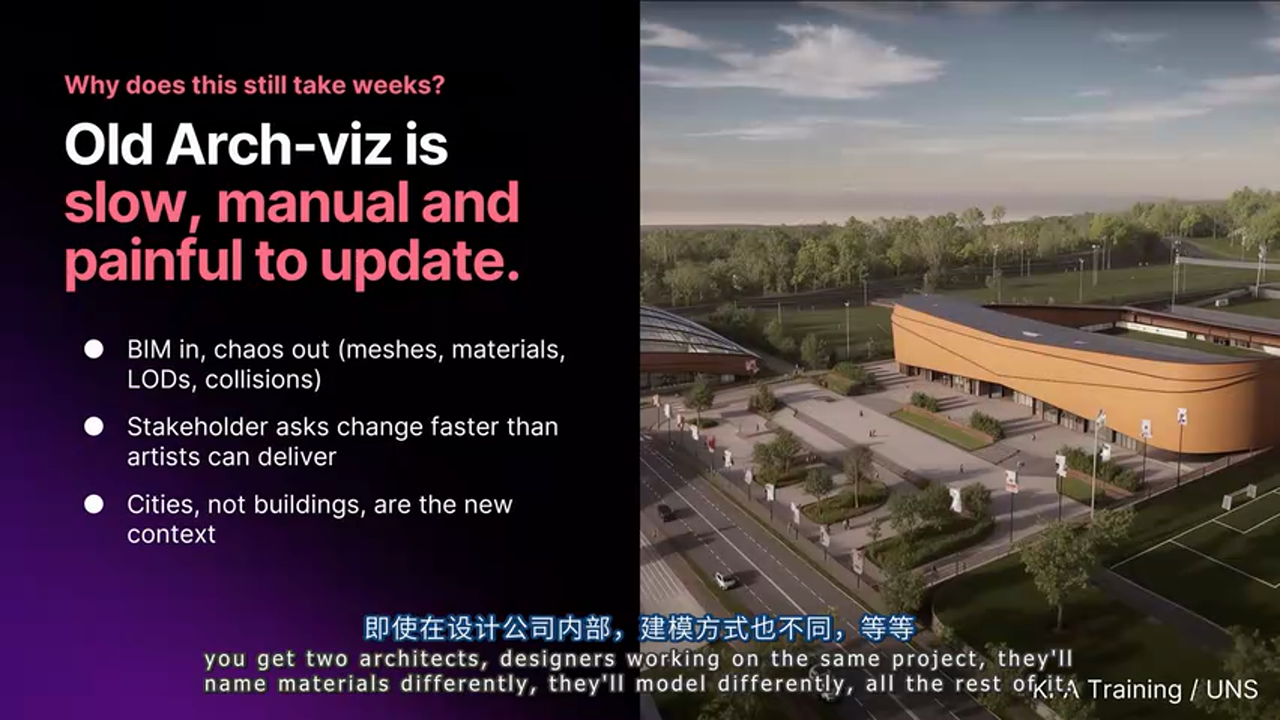

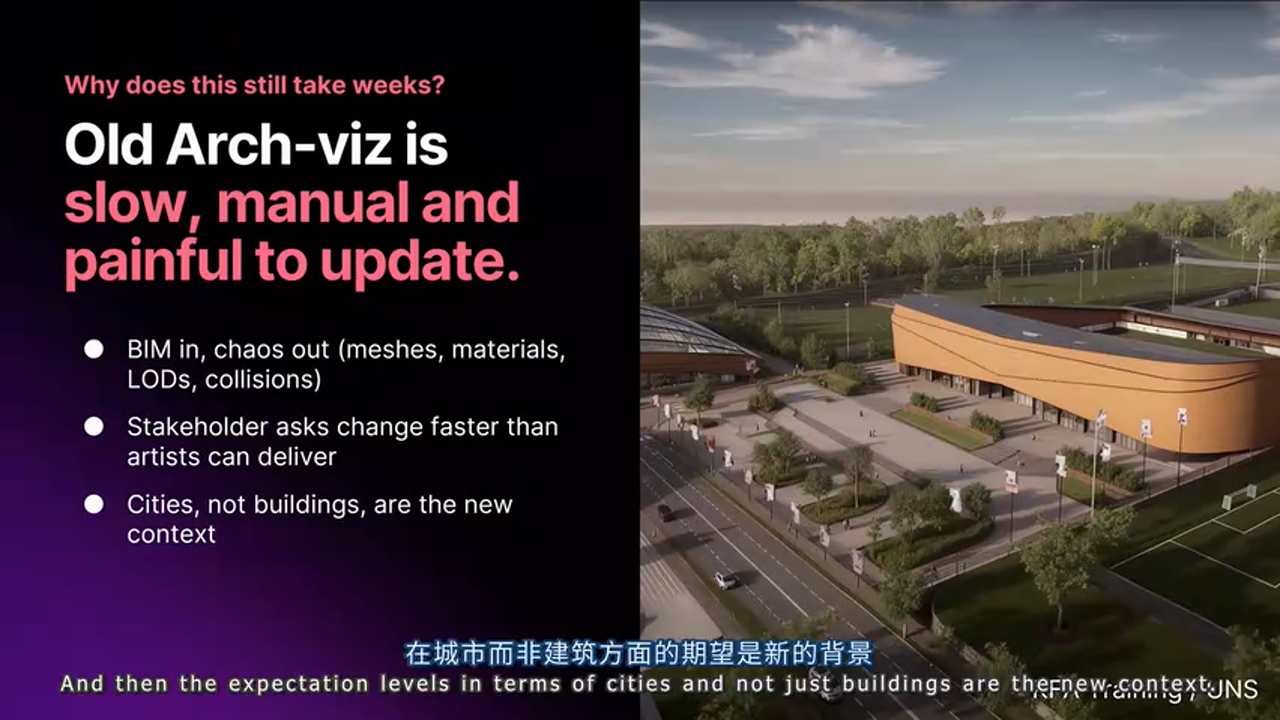

SpaceForm的创始人Jan Maarten Heuff在演讲开头直言不讳地指出了传统建筑可视化（ArchViz）的三大痛点：

痛点一：低保真度与更新困难
传统的静态渲染图虽然美观，但一旦设计变更，就需要重新渲染，周期长、成本高。客户期望的是"即时响应"——今天提出修改，明天就能看到效果。

痛点二：BIM数据的混乱状态
即使在同一家设计公司内部，不同建筑师对材质命名、建模规范的理解也千差万别。这种不一致性导致BIM数据难以直接用于实时渲染引擎。

痛点三：客户期望的指数级增长
现代地产客户不再满足于单体建筑的展示，他们需要**城市级上下文**（City-Scale Context）——建筑如何融入周边环境？日照如何？交通便利性如何？这些问题需要在数字孪生中实时回答。

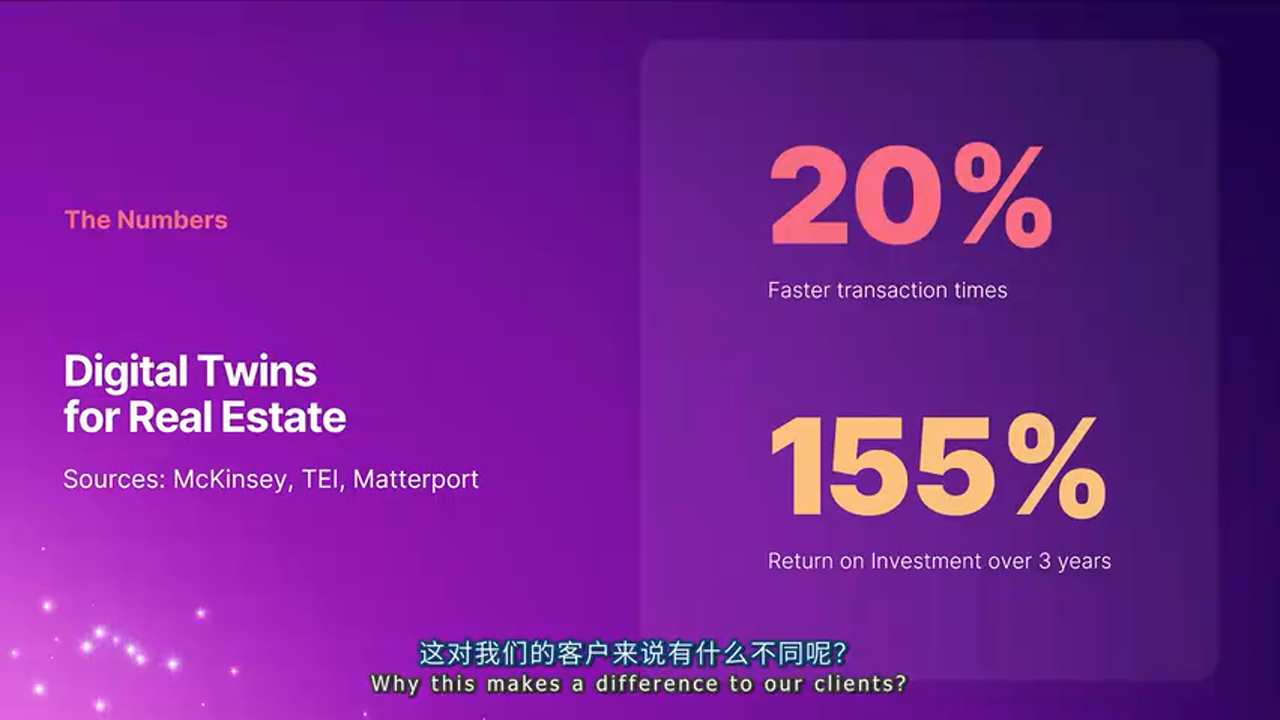

1.2 数字孪生的商业价值¶

SpaceForm通过实际项目数据验证了数字孪生的ROI：

交易速度提升20%： 通过沉浸式3D环境讲故事，客户决策周期显著缩短。
三年期3:1投资回报率： 每投入1美元在数字孪生上，三年内可获得3美元回报。

这些数字背后的逻辑是：数字孪生让抽象的设计方案变得可感知、可互动，从而加速了利益相关方的共识达成。

二、核心技术架构：SpacePort管线深度解析¶

2.1 为什么要自建管线？¶

Jan坦言，团队最初尝试了市场上所有主流方案（Omniverse、DataSmith等），但都遇到了同一个核心问题：

缺乏对几何体和材质的硬性定义（Hard Definition），导致无法进行深度优化。

这里的"硬性定义"指的是：必须在BIM源头就明确每个几何体的实例化关系（Instancing）、材质映射规则和元数据索引，才能在UE5中实现**游戏级性能**（90 FPS）。

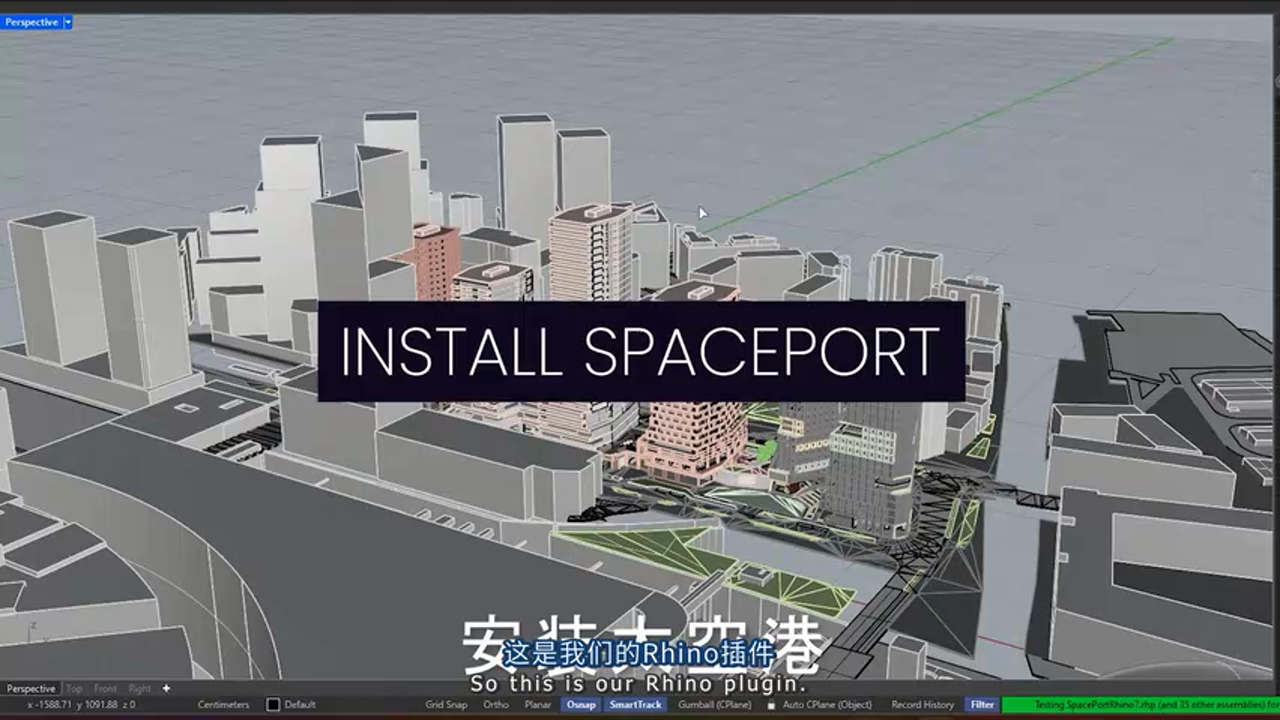

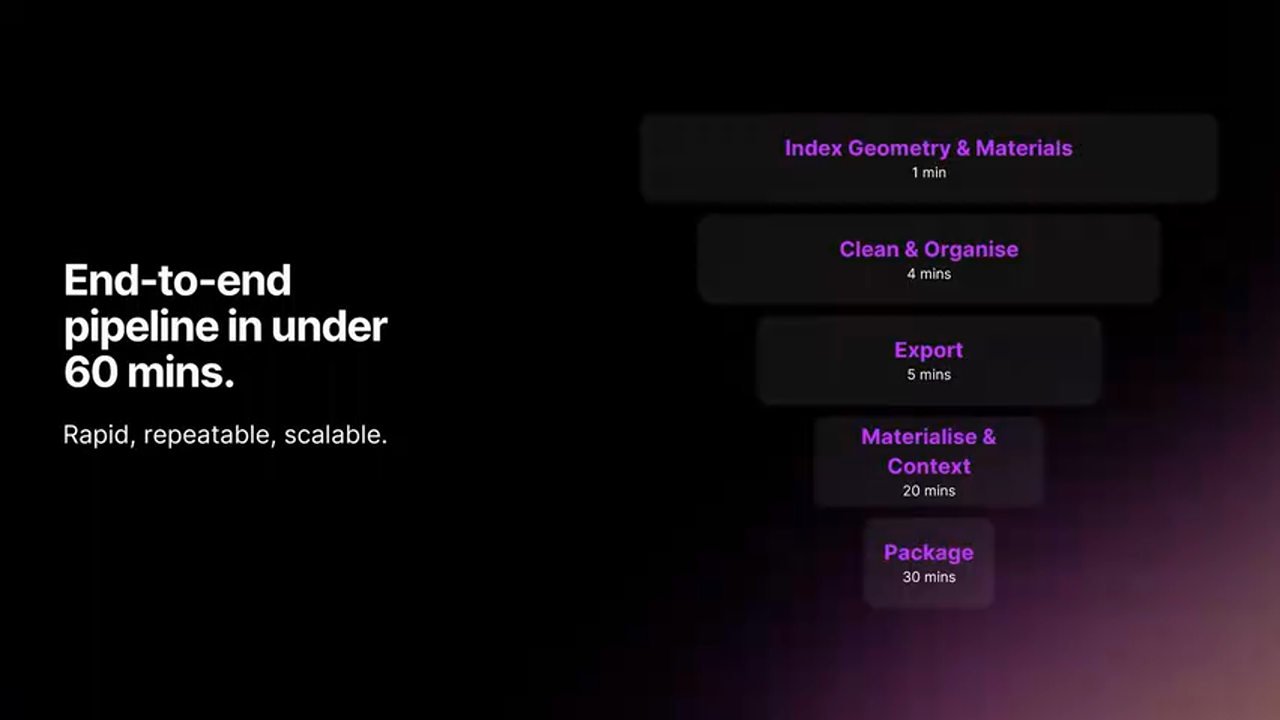

2.2 SpacePort插件：从Rhino到UE5的直通车¶

SpacePort是SpaceForm为Rhino开发的导出插件，其核心设计哲学是"回归第一性原理"——直接从设计软件中提取原始几何数据，而非依赖中间格式的转换。

性能对比实验¶

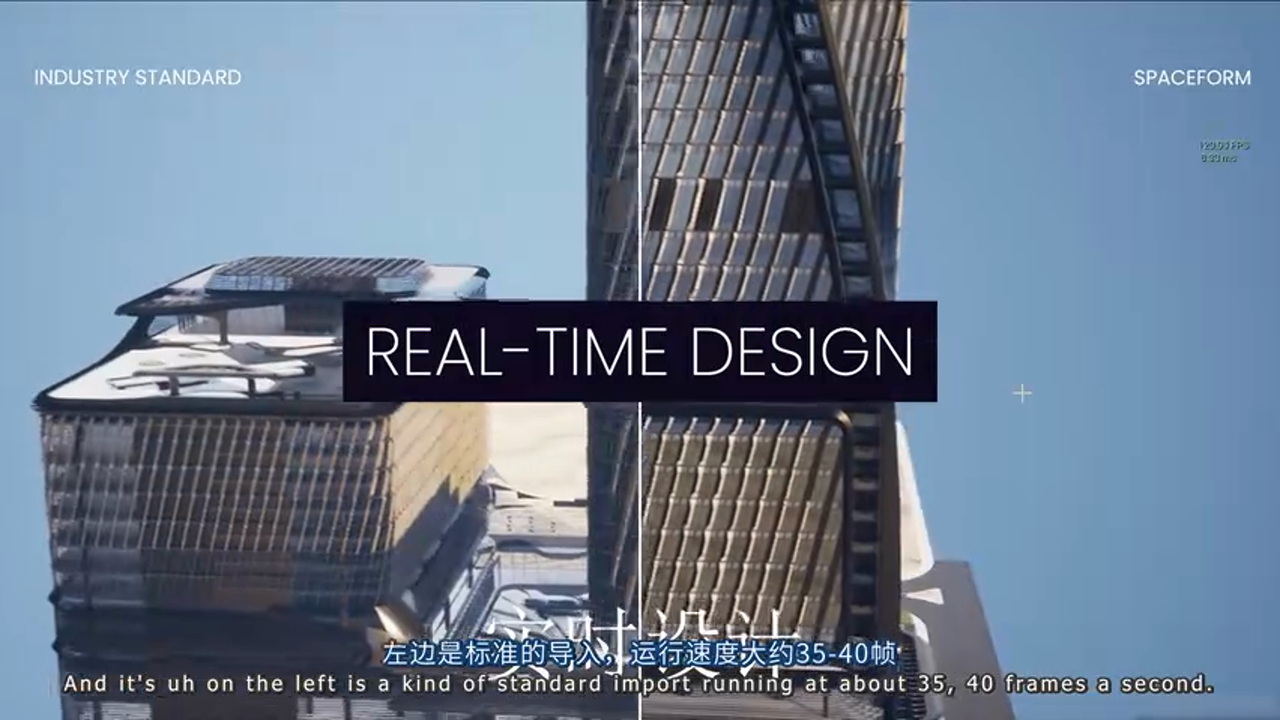

在演示视频中，Jan展示了一个令人震撼的对比：

• 标准导入流程： 35-40 FPS
• SpacePort优化后： 120 FPS

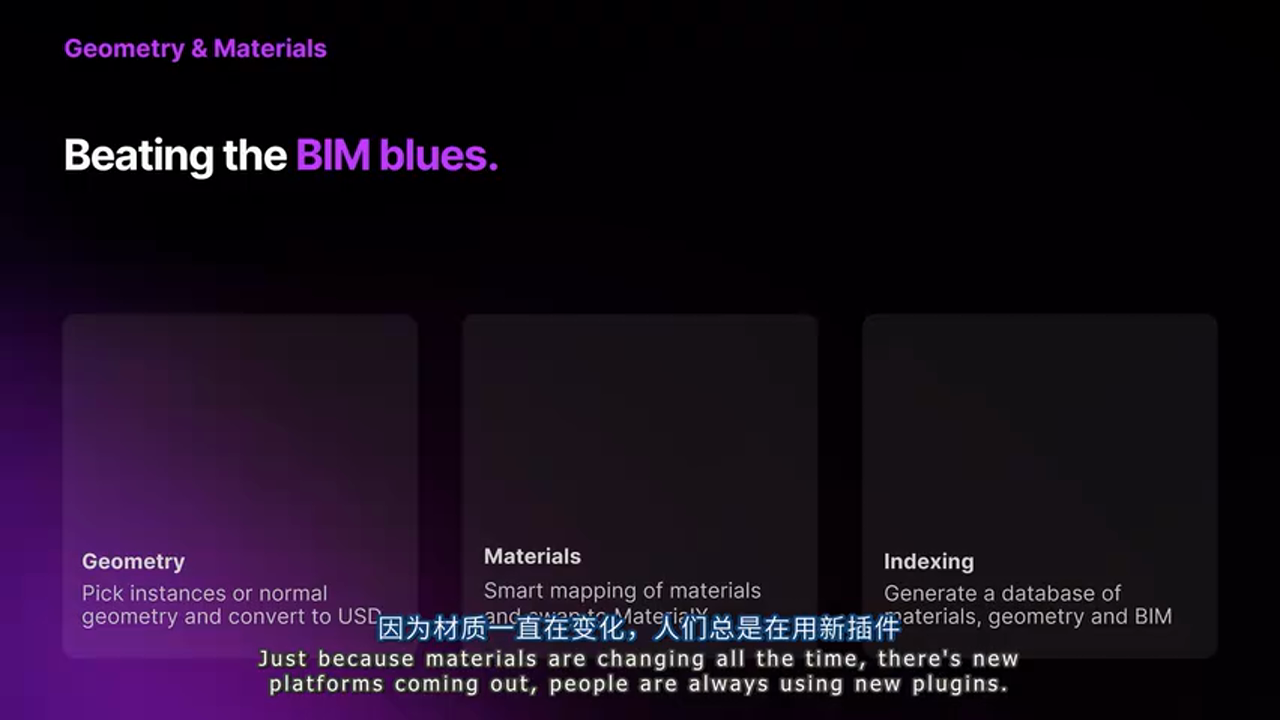

这3倍的性能提升来自于三个关键优化：

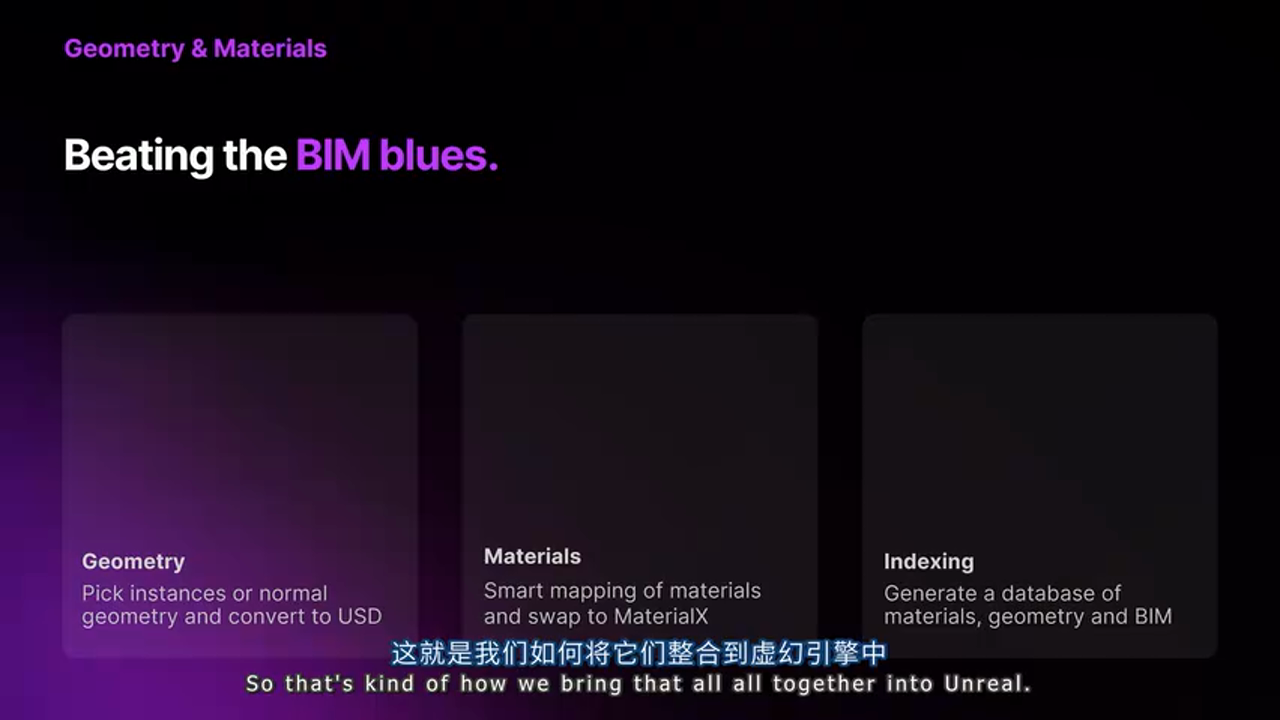

优化1：几何体实例化识别
SpacePort在导出时会分析Rhino场景中的重复几何体（如窗户、柱子），并在UE5中自动转换为Instanced Static Mesh，大幅降低Draw Call。

优化2：材质智能映射
通过预定义的材质库和命名规则，SpacePort能够将Rhino材质自动映射到UE5的PBR材质系统，支持MaterialX和USD两种标准格式。

优化3：元数据索引保留
这是最容易被忽视但最关键的一步。SpacePort会将BIM元数据（如墙体类型、防火等级）编码到UE5的Actor Tag或Custom Data中，确保在优化几何体后仍能追溯到原始BIM信息。

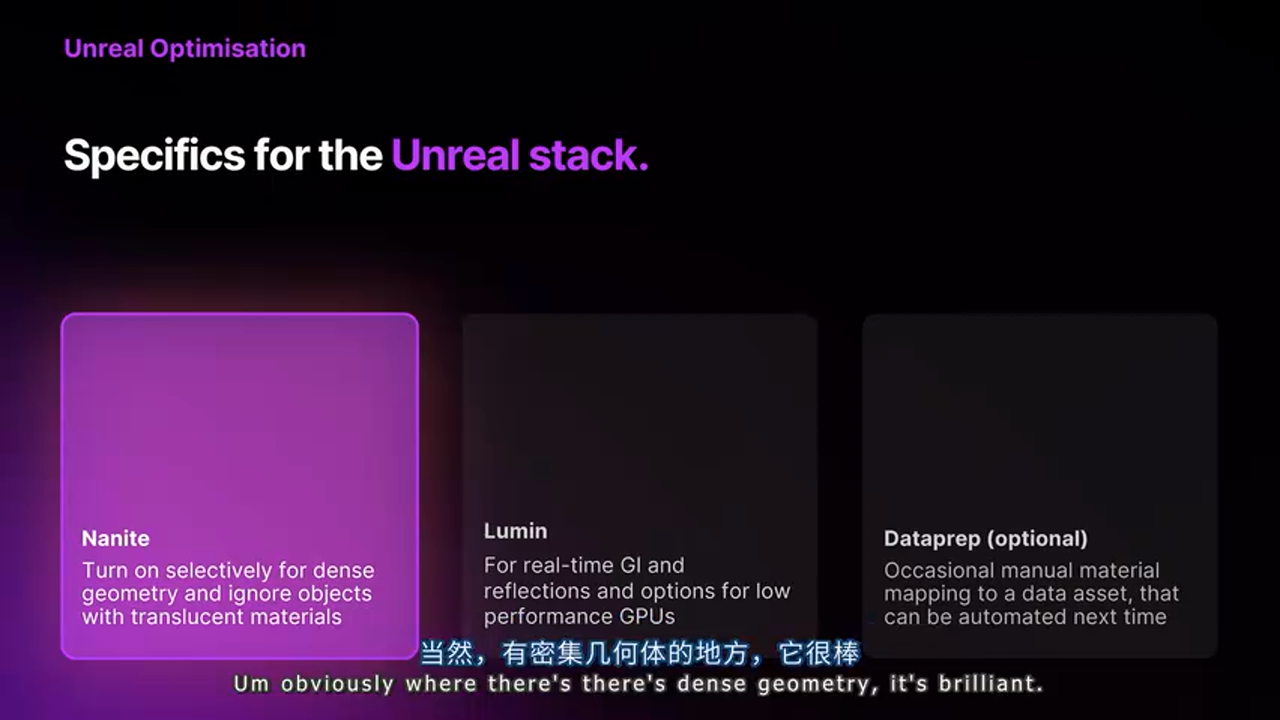

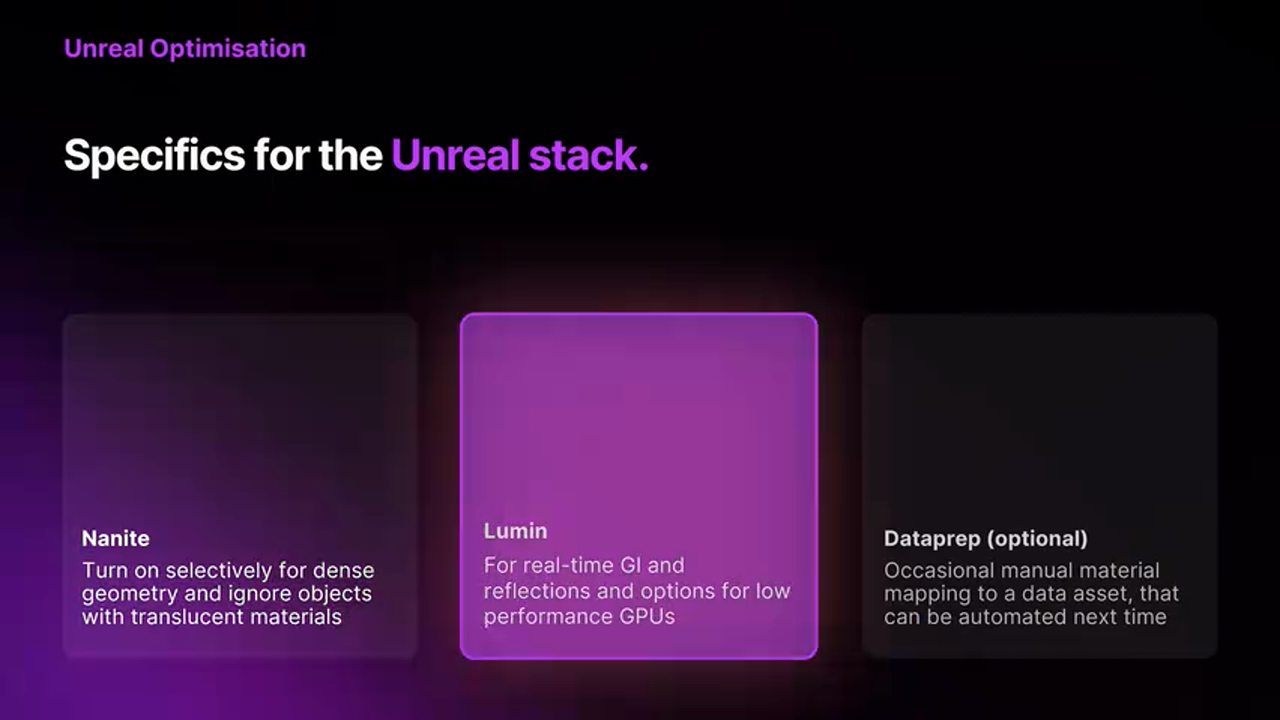

2.3 UE5技术栈的深度适配¶

Nanite：密集几何体的救星¶

SpaceForm是Nanite技术的重度用户，但Jan也指出了其局限性：

Nanite对半透明材质支持不佳，需要针对玻璃幕墙等场景做特殊处理。

他们的解决方案是： - 对不透明几何体（墙体、地板）启用Nanite - 对透明几何体（玻璃、水体）使用传统LOD系统

Lumen：软硬件混合策略¶

SpaceForm在UE 5.6中全面拥抱了Hardware Lumen，但同时保留了Software Lumen的降级方案：

方案A：Hardware Lumen - 🟢 优势：光照质量接近离线渲染，性能开销可控 - 🔴 劣势：需要RTX 3060及以上显卡 - 🎯 适用场景：高端客户展示、VR体验

方案B：Software Lumen - 🟢 优势：兼容性好，可在云端低配GPU上运行 - 🔴 劣势：需要手动分割大型几何体以优化Surface Cache - 🎯 适用场景：像素流送（Pixel Streaming）、移动端降级

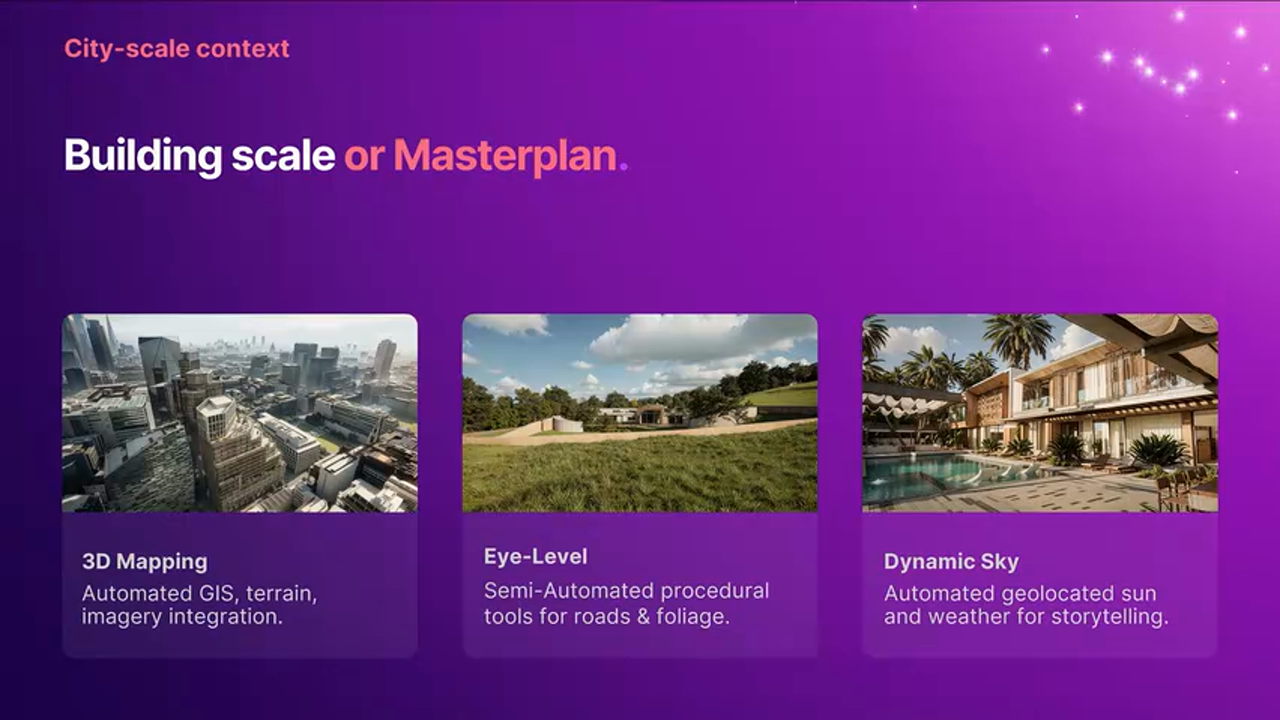

三、城市级上下文集成：从单体建筑到数字城市¶

3.1 自动化城市模型集成¶

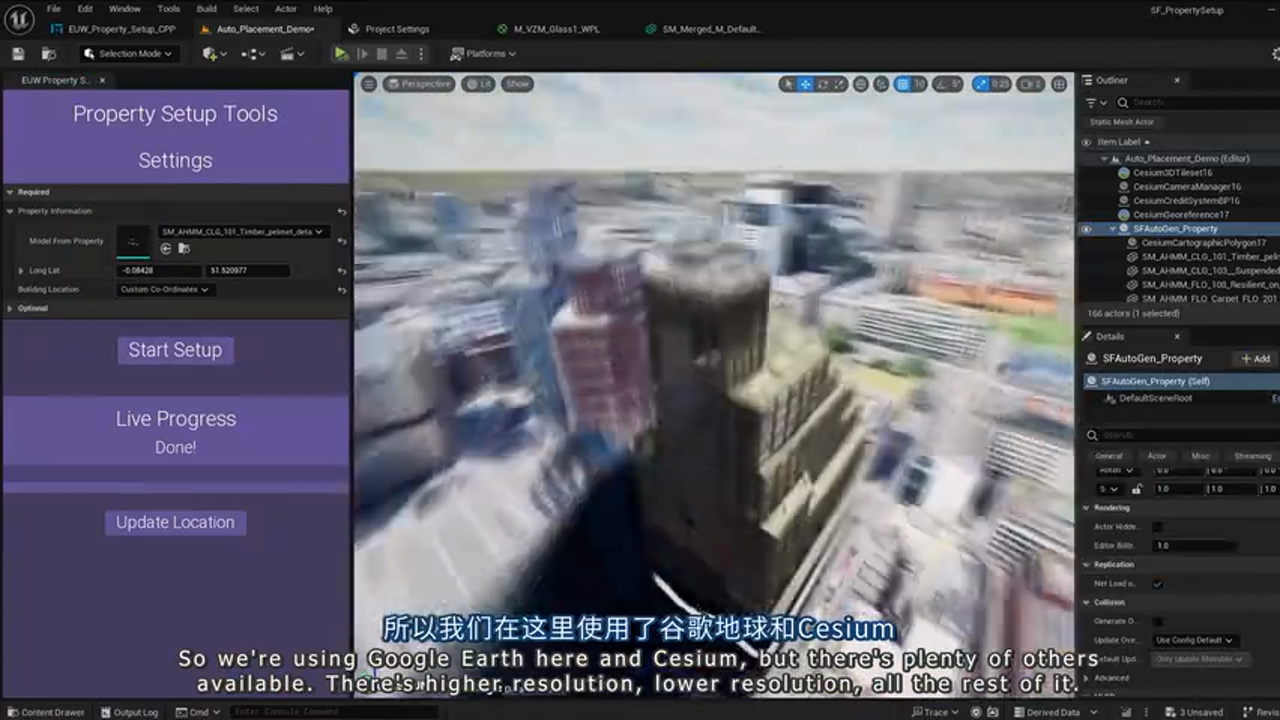

SpaceForm使用Google Earth和Cesium的城市模型作为底图，并开发了一套**Cookie Cutter算法**：

该算法的工作流程： 1. 读取建筑物的地理坐标和外轮廓 2. 在城市模型中"挖空"对应区域 3. 将高精度BIM模型无缝嵌入

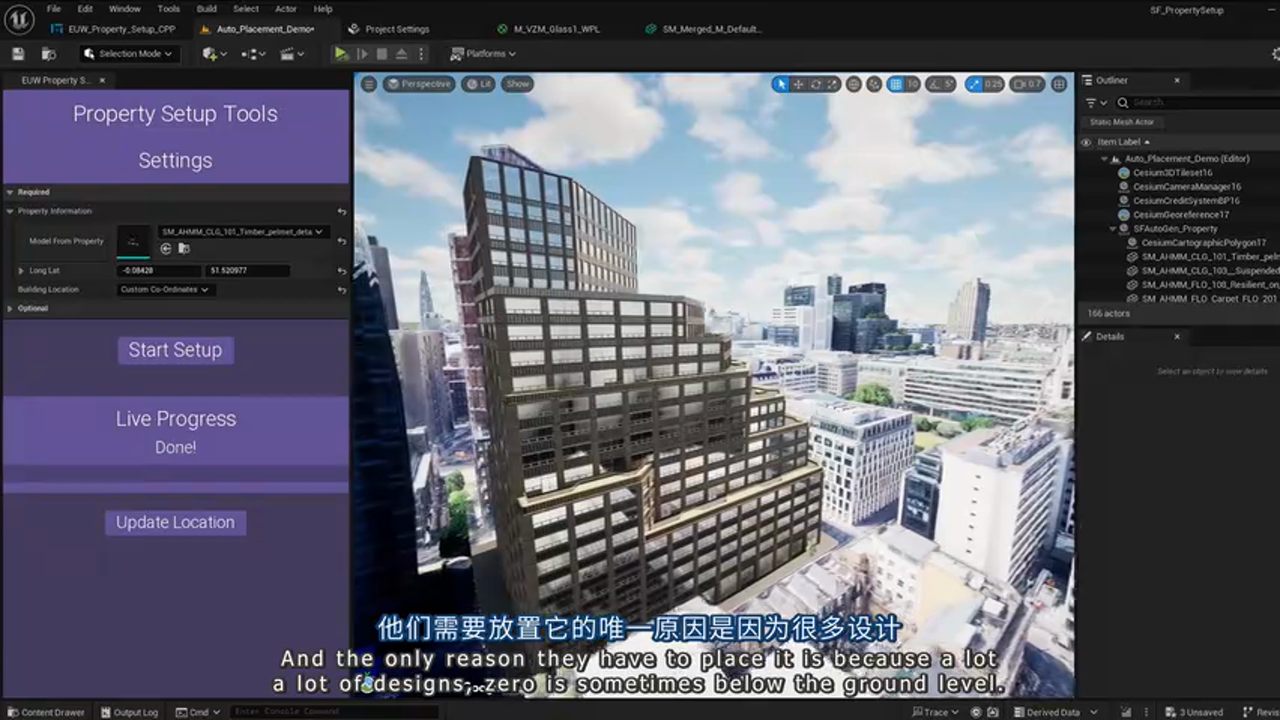

唯一需要手动调整的是**地面标高**，因为很多BIM模型的零点位于地下（如地下车库层）。

3.2 Eye-Level细节的参数化生成¶

Jan特别强调了"人眼高度细节"（Eye-Level Detail）的重要性：

人类经过数十万年进化，对视线高度的真实性极其敏感。过度自动化反而会适得其反。

他们的解决方案是使用**PCG（Procedural Content Generation）系统**： - 街道家具（长椅、路灯）：完全参数化生成 - 景观植被：基于真实植物数据库的随机分布 - 动态地形：通过高度图和样条线驱动

配置示例：

[PCG_StreetFurniture]
DensityPerSquareMeter=0.05
RandomSeed=12345
AssetLibrary=UrbanProps_EU

3.3 地理定位天空系统¶

SpaceForm集成了动态天空系统，支持： - 基于经纬度的太阳轨迹计算 - 季节和时间变化 - 天气系统（晴天、阴天、雨天）

这对于建筑设计至关重要——客户可以实时查看冬至日下午4点的日照情况，评估采光设计是否合理。

四、模块化工作流：Mod系统的工程实践¶

4.1 为什么选择Mod架构？¶

在Great Western Road项目中（伦敦2000户住宅开发），SpaceForm面临一个挑战：

4家不同的设计公司同时设计不同地块，BIM文件每周更新，如何避免"牵一发而动全身"？

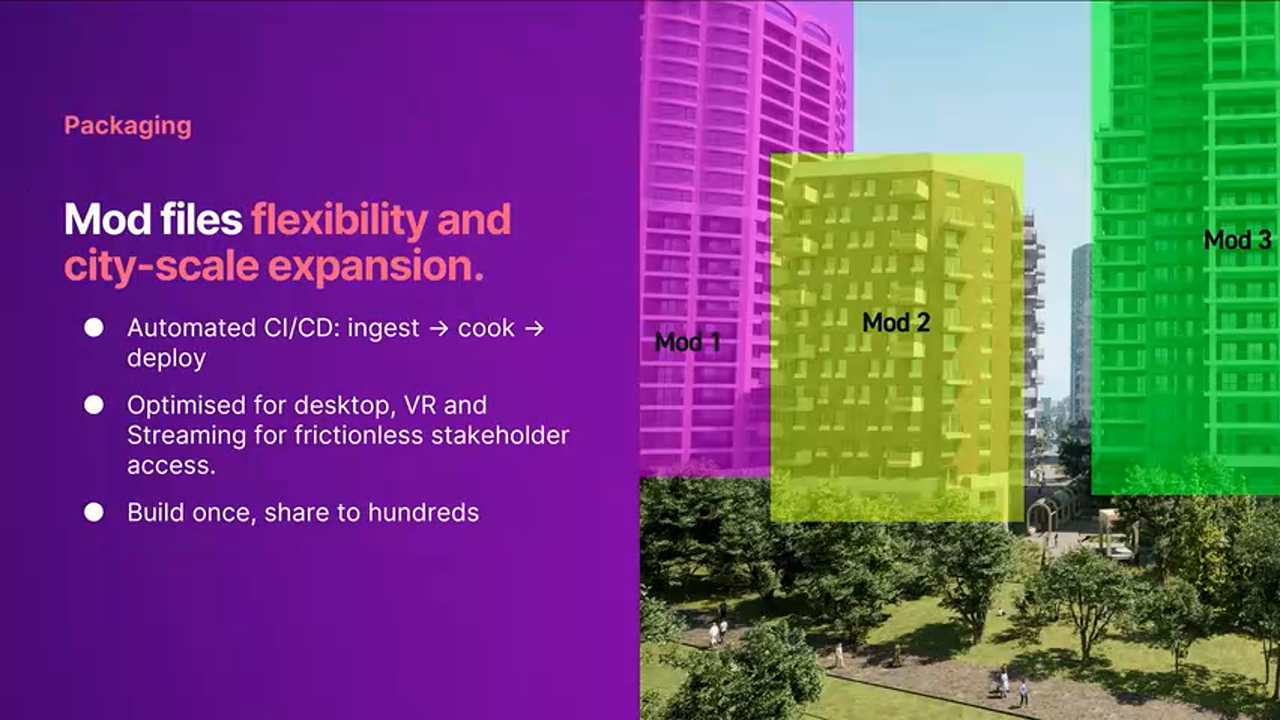

答案是将每个建筑单体打包为独立的**Mod文件**（类似游戏DLC），通过UE5的Pak系统动态加载。

4.2 Mod工作流详解¶

步骤1：BIM文件更新
设计公司上传新的Revit文件到共享云盘。

步骤2：SpacePort自动处理
监控脚本检测到文件变化后，自动触发SpacePort导出流程，生成新的Mod包。

步骤3：增量发布
只有变更的Mod包会被推送到客户端，其他建筑保持不变。

步骤4：自动化打包
使用Unreal Automation Tool（UAT）批量打包所有Mod：

命令示例：

RunUAT BuildCookRun -project=SpaceForm.uproject -platform=Win64 -cook -pak -stage -archive -archivedirectory=D:/Builds/Mods

4.3 性能与灵活性的平衡¶

Mod系统带来的收益： - ✅ 支持无限扩展（理论上可加载数百个建筑） - ✅ 降低迭代风险（单个Mod出错不影响全局） - ✅ 支持VR和桌面端统一打包

潜在的坑： - ⚠️ Mod之间的材质实例需要共享Material Parent，否则会导致重复加载 - ⚠️ 跨Mod的光照需要使用Lightmass Importance Volume或Lumen

五、AI赋能：从2D生成到智能孪生¶

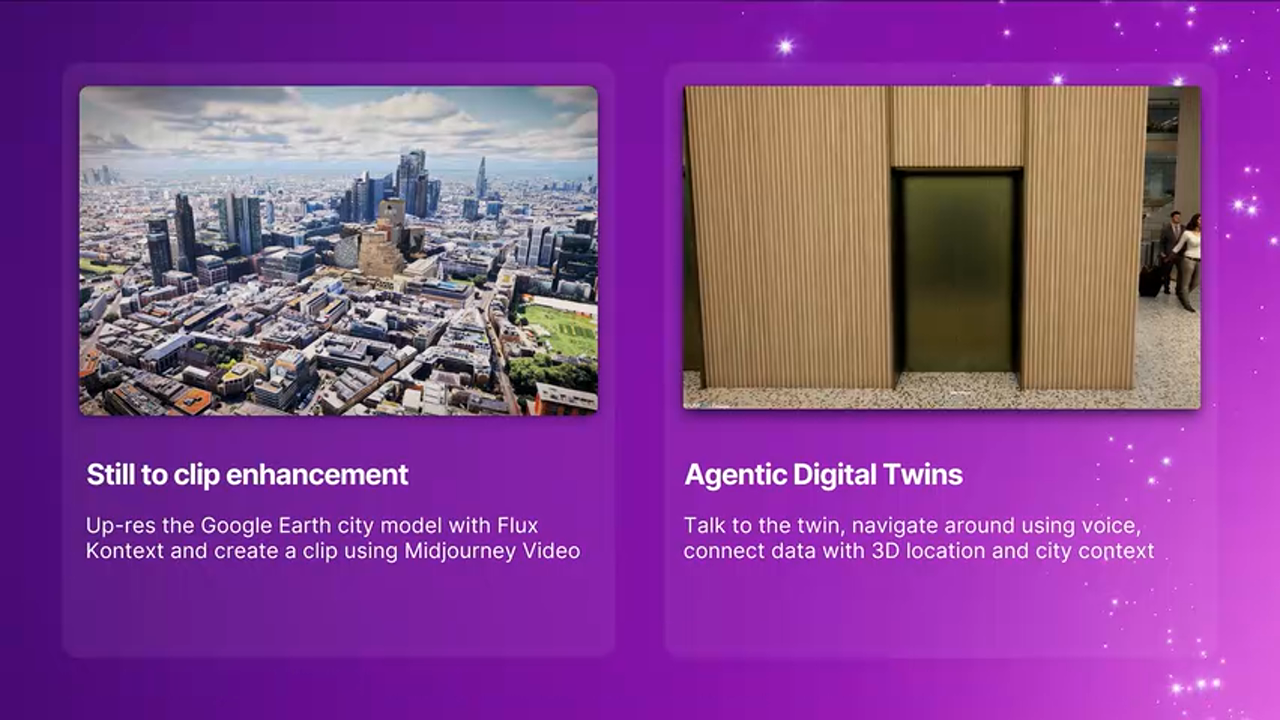

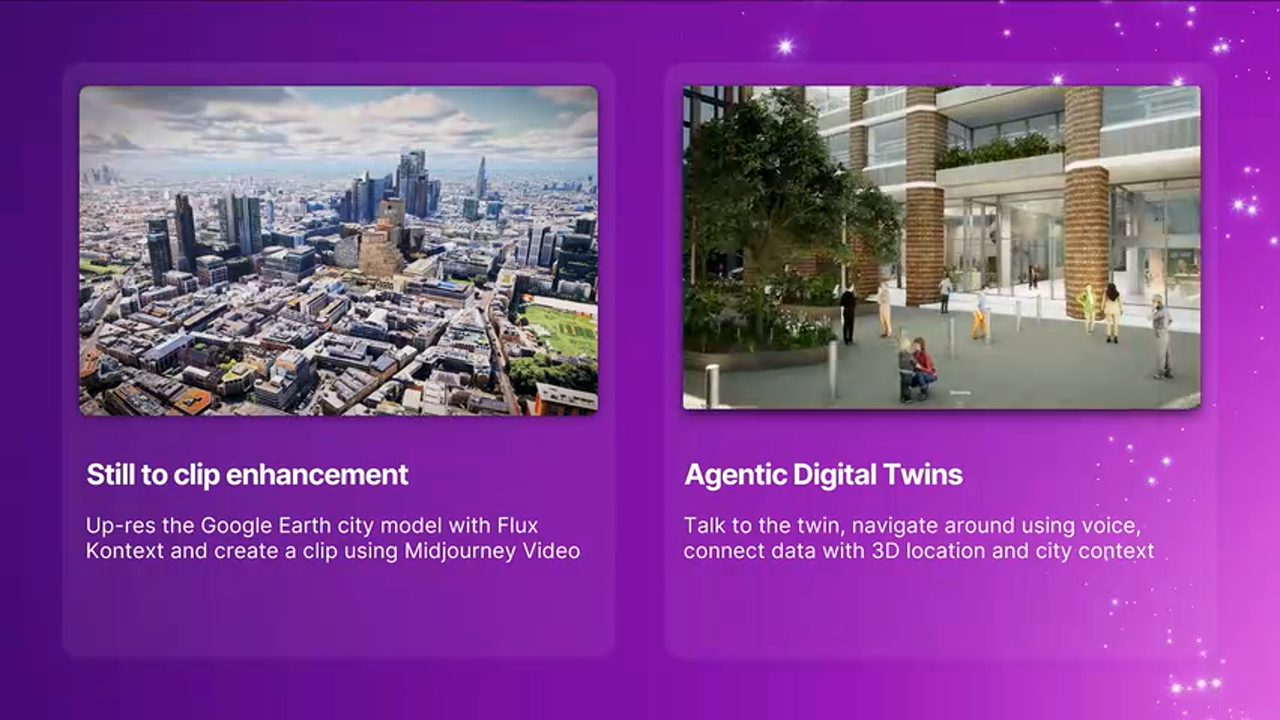

5.1 2D AI增强：Flux Context的应用¶

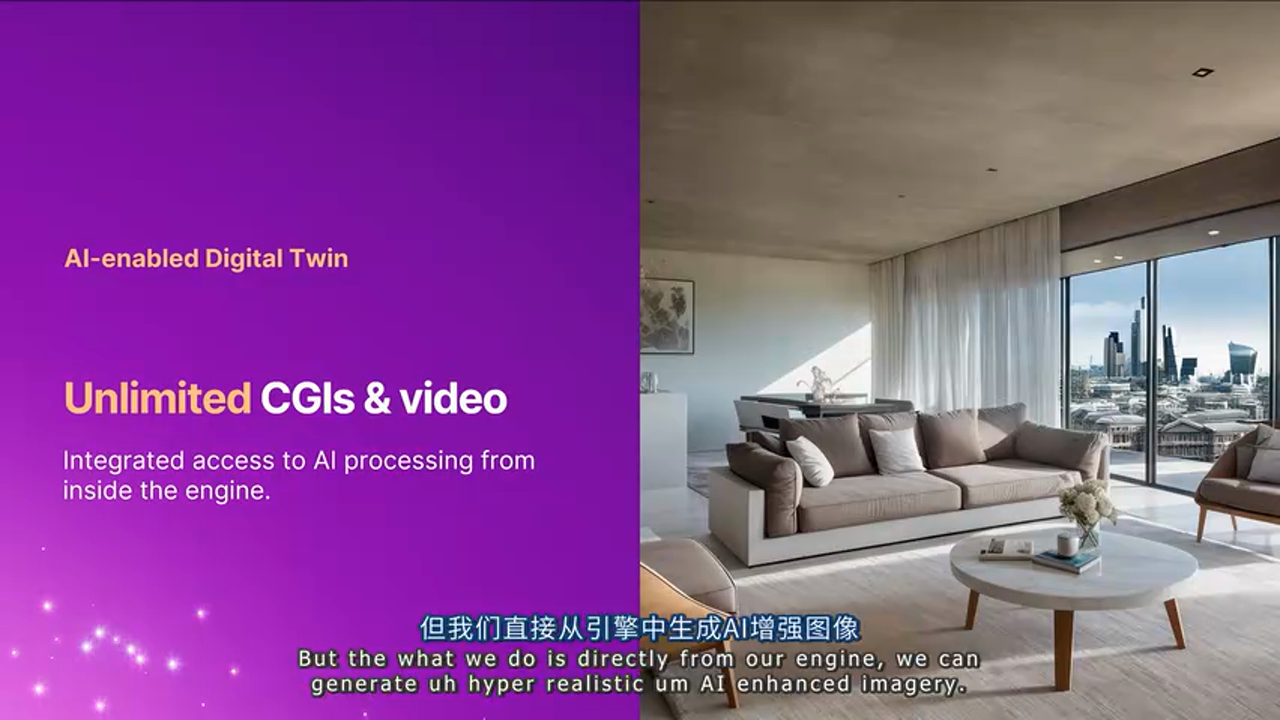

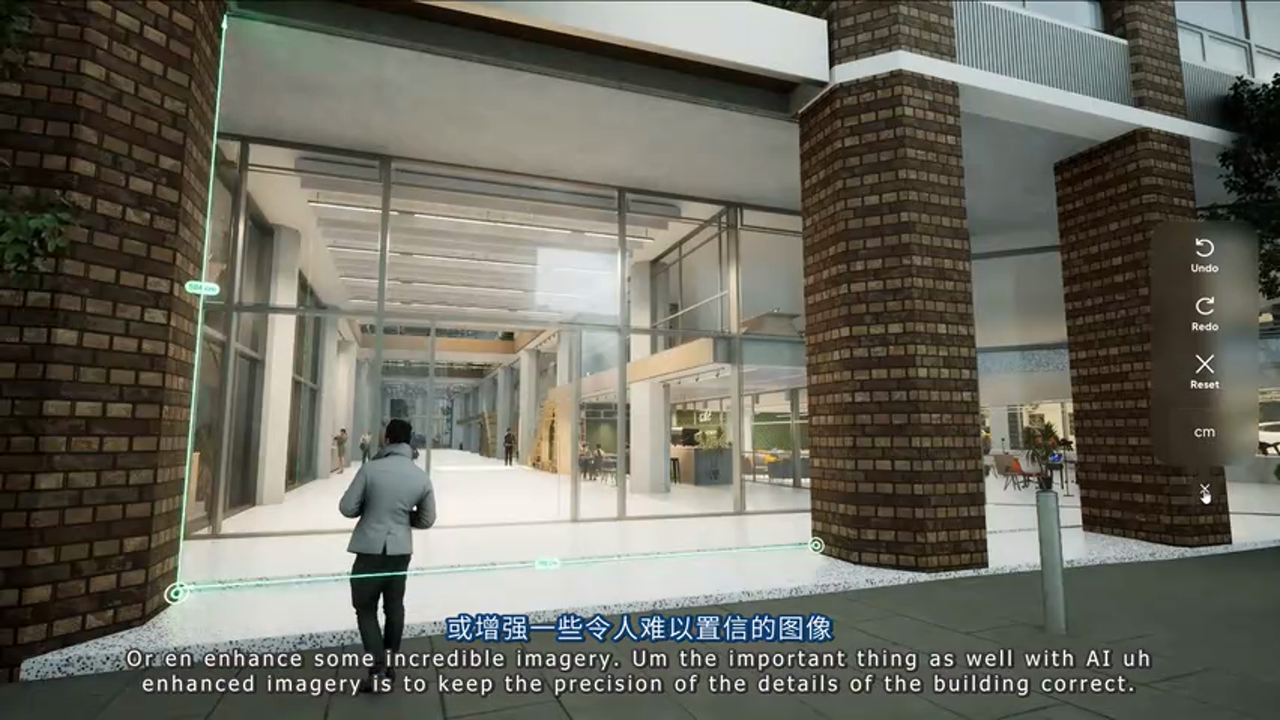

SpaceForm使用Flux Context模型对UE5渲染图进行后处理，提升照片真实感：

关键技术点： - Control Net约束： 确保AI不会改变建筑的几何结构和材质细节 - Prompt工程： 使用建筑专业术语（如"curtain wall"、"cantilevered balcony"）提高生成质量

客户反馈：

"这让我们摆脱了对传统渲染公司的依赖，可以自主生成营销素材。"

5.2 3D生成AI的探索与局限¶

SpaceForm尝试了基于平面图的家具自动布置系统：

工作流程： 1. 从BIM模型中提取房间平面图 2. 使用AI识别房间类型（卧室、客厅、办公室） 3. 根据Mood Board自动选择家具并布置

当前瓶颈：

3D资产库不足，且现有的3D生成AI（如Point-E、Shap-E）质量尚未达到照片级。

Jan表示这是2026年的重点研发方向。

5.3 Agentic Twin：会说话的建筑¶

SpaceForm的最新突破是**智能孪生体**（Agentic Twin），它能够：

能力1：多模态数据查询
用户可以语音提问："这栋楼的能效等级是多少？"孪生体会从BIM元数据、IoT传感器、外部API中聚合答案。

能力2：空间导航
"带我去14楼的会议室"——孪生体会自动规划路径并控制虚拟相机移动。

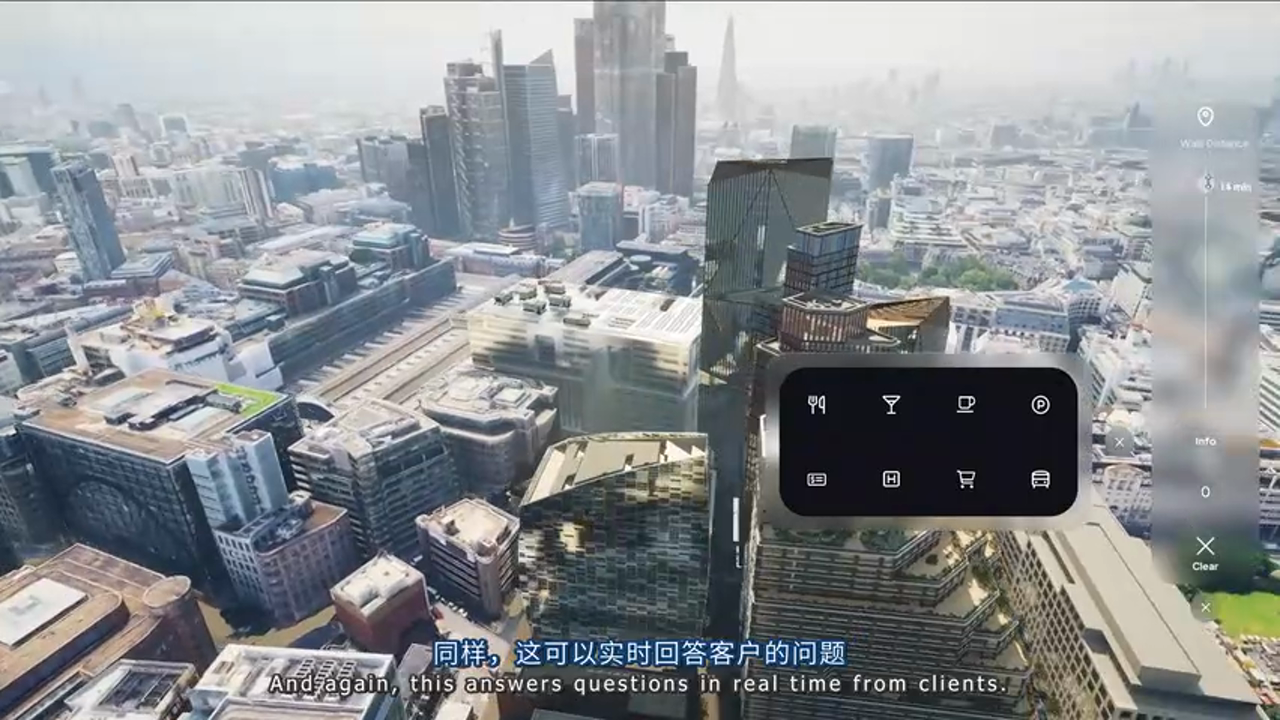

能力3：业务洞察
"附近5分钟步行范围内有哪些餐厅？"——集成Google Places API实时查询。

技术架构： - LLM后端： 使用GPT-4或DeepSeek定制模型 - 数据接口： RESTful API连接BIM数据库、IoT平台 - 语音交互： Whisper（语音识别） + ElevenLabs（语音合成）

六、Gaussian Splat：从UE5到移动端的降维打击¶

6.1 为什么需要Splat？¶

虽然Pixel Streaming可以让任何设备访问UE5应用，但它有两个致命缺陷： - 🔴 加载慢（需要等待云端实例启动） - 🔴 成本高（长期运行云GPU不经济）

SpaceForm的解决方案是"逆向Splat"——从UE5中导出Gaussian Splat，而非从现实世界扫描生成。

6.2 自动化Splat生成管线¶

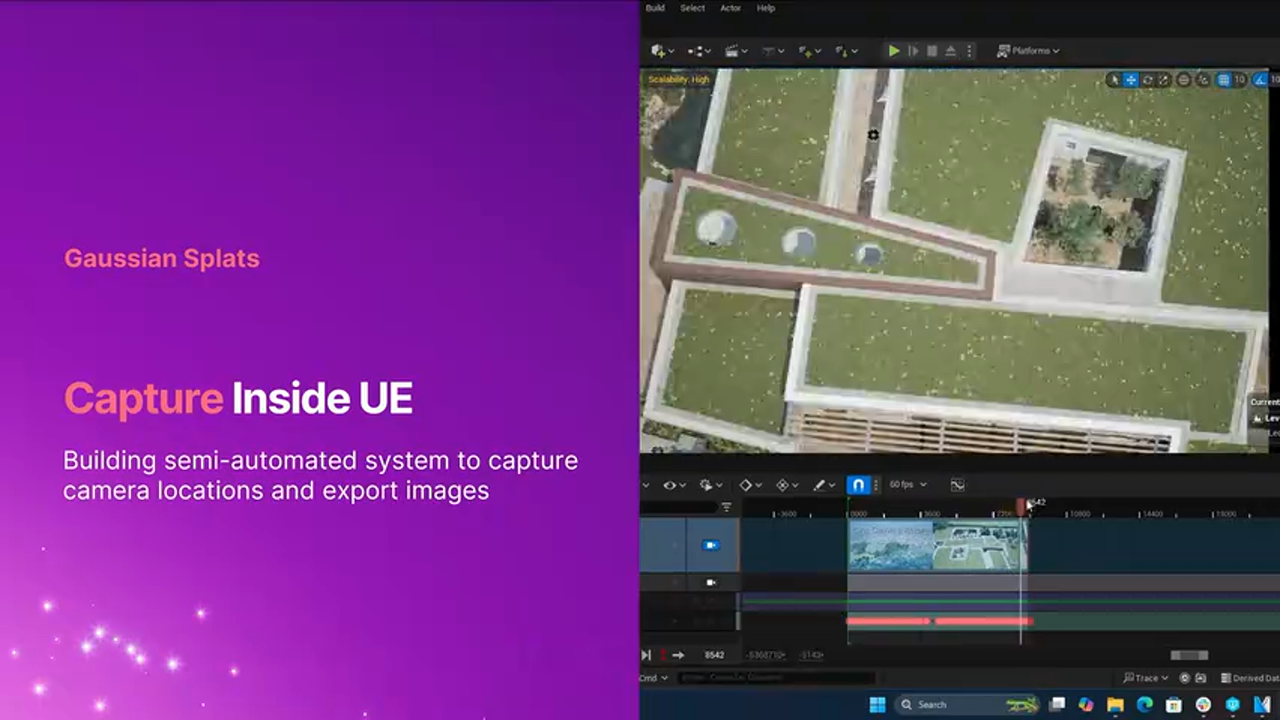

步骤1：虚拟相机路径规划
在UE5中使用Sequencer创建环绕建筑的相机动画，自动捕获数百张渲染图及其位姿信息。

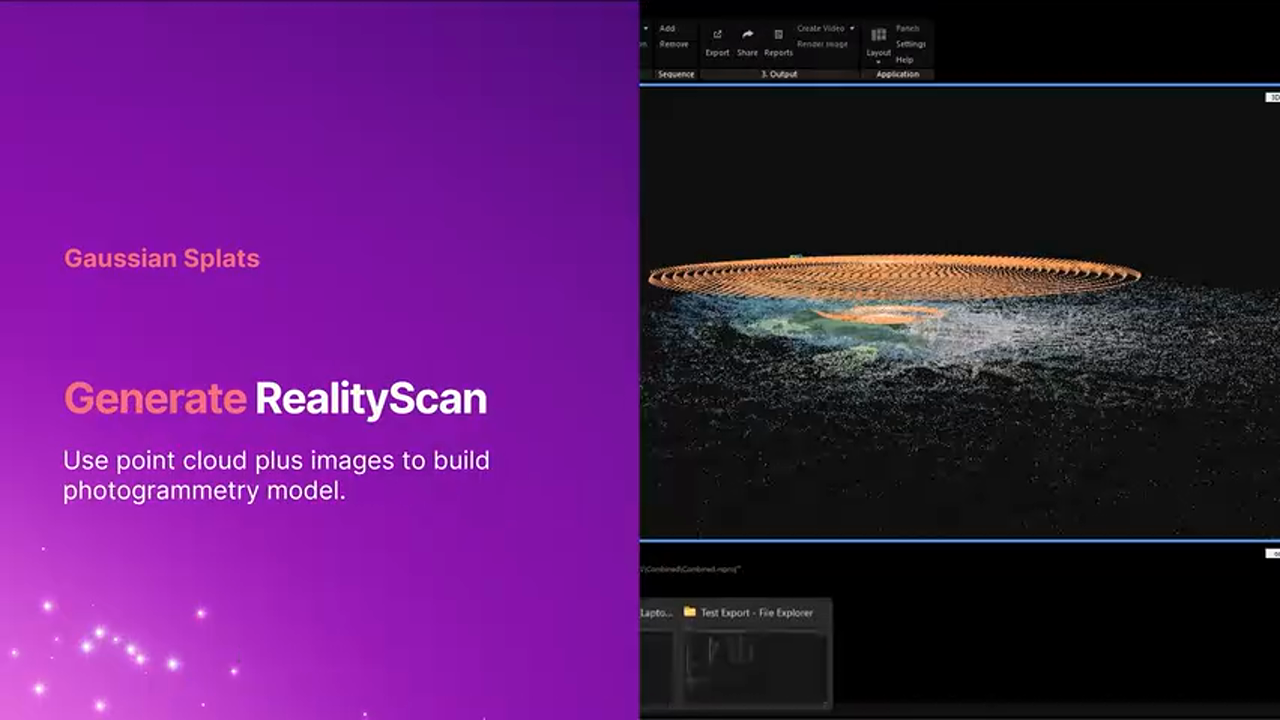

步骤2：Reality Scan处理
使用Epic的Reality Scan工具将渲染图转换为Photogrammetry模型。

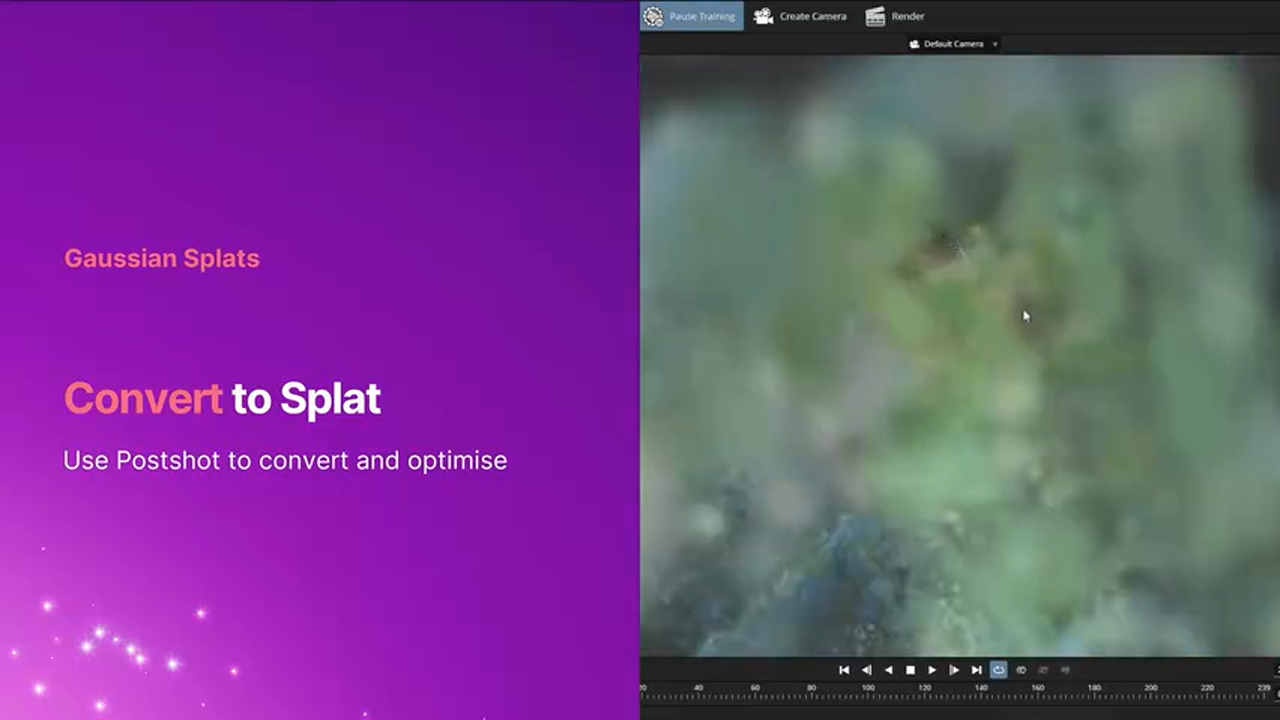

步骤3：PostShot优化
通过PostShot将Photogrammetry模型转换为Gaussian Splat，并压缩至100MB以下（早期版本需要1GB）。

6.3 实际效果与局限性¶

优势： - ✅ 可在移动浏览器中流畅运行 - ✅ 加载速度快（3-5秒） - ✅ 降低了客户的技术门槛

局限性： - ⚠️ 视觉质量低于原生UE5 - ⚠️ 不支持动态光照和交互 - ⚠️ 适合作为"预告片"，引导用户进入完整体验

七、实战案例分析¶

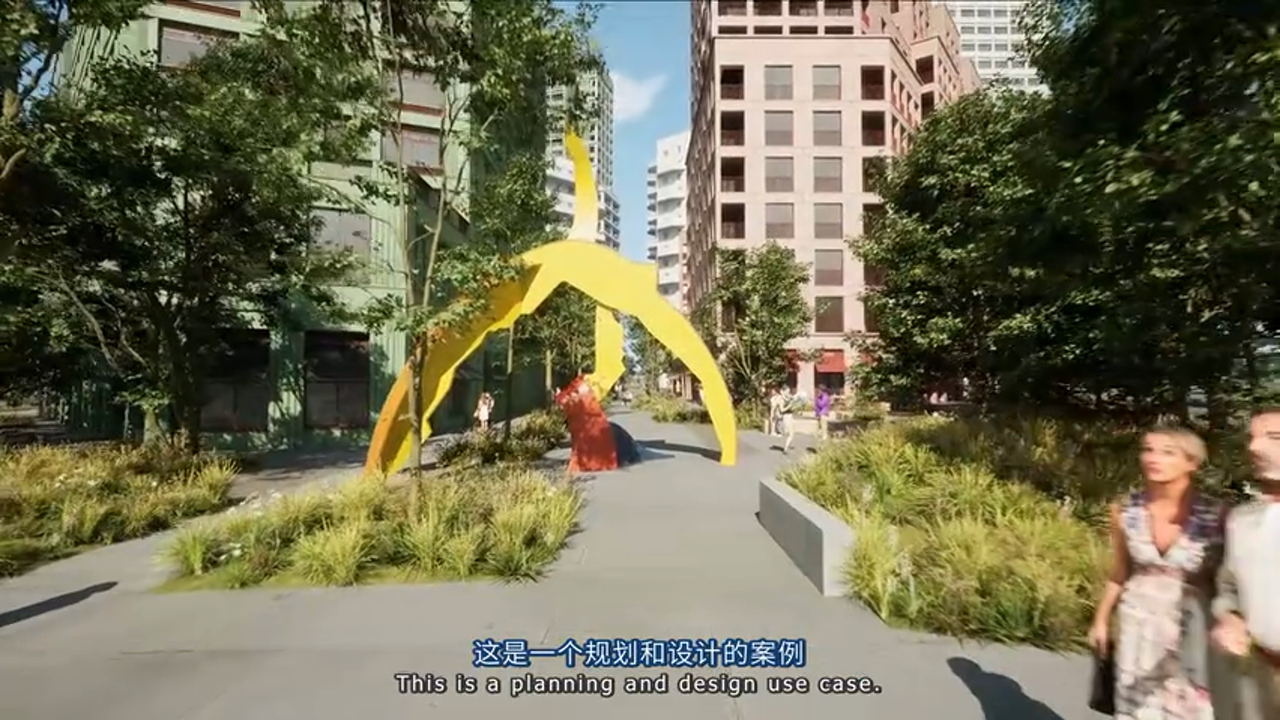

7.1 案例一：Great Western Road（规划设计场景）¶

项目背景：
伦敦西部2000户住宅开发项目，用于政府规划审批。

技术挑战：
- 提交前1天仍在更新设计 - 部分建筑尚未完成材质设计（显示为白模） - 需要展示社区生活场景而非单纯建筑

解决方案：

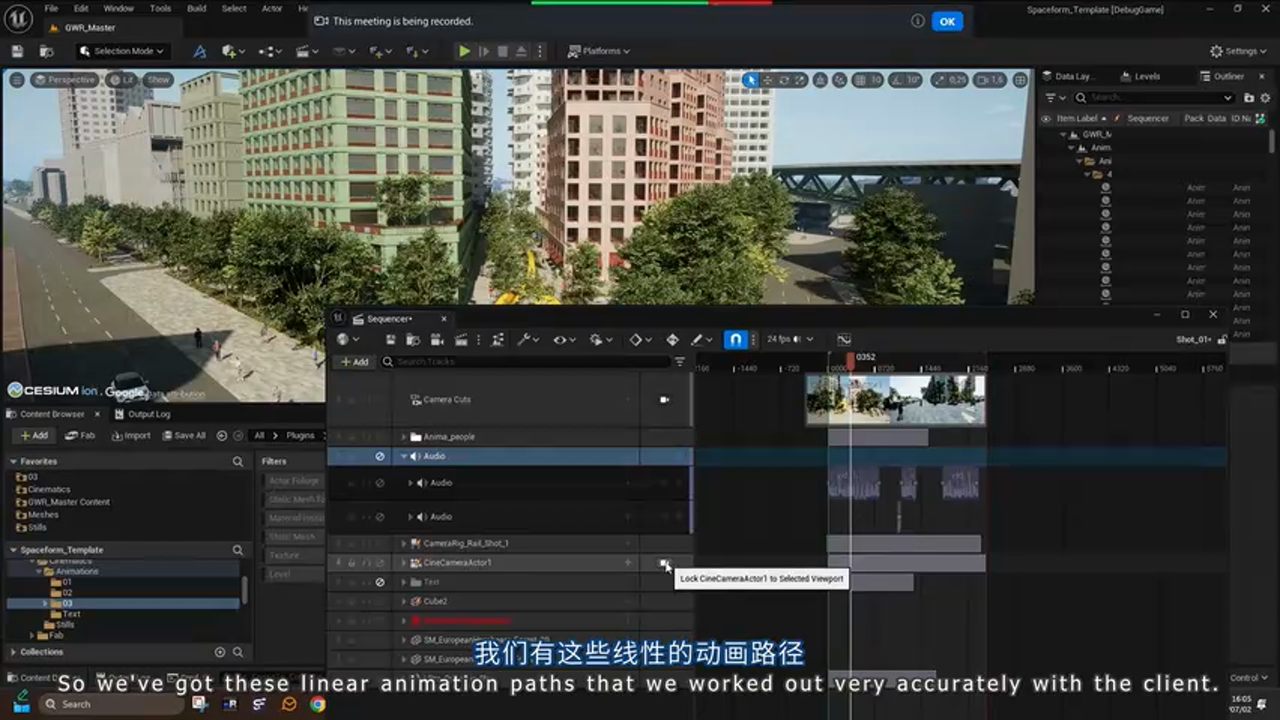

- 使用Mod系统支持快速更新 - 通过PCG生成街道活动场景（行人、车辆） - 线性动画路径确保与PPT演示同步

商业成果：
成功获得规划许可，客户表示数字孪生帮助他们"讲清楚了社区愿景"。

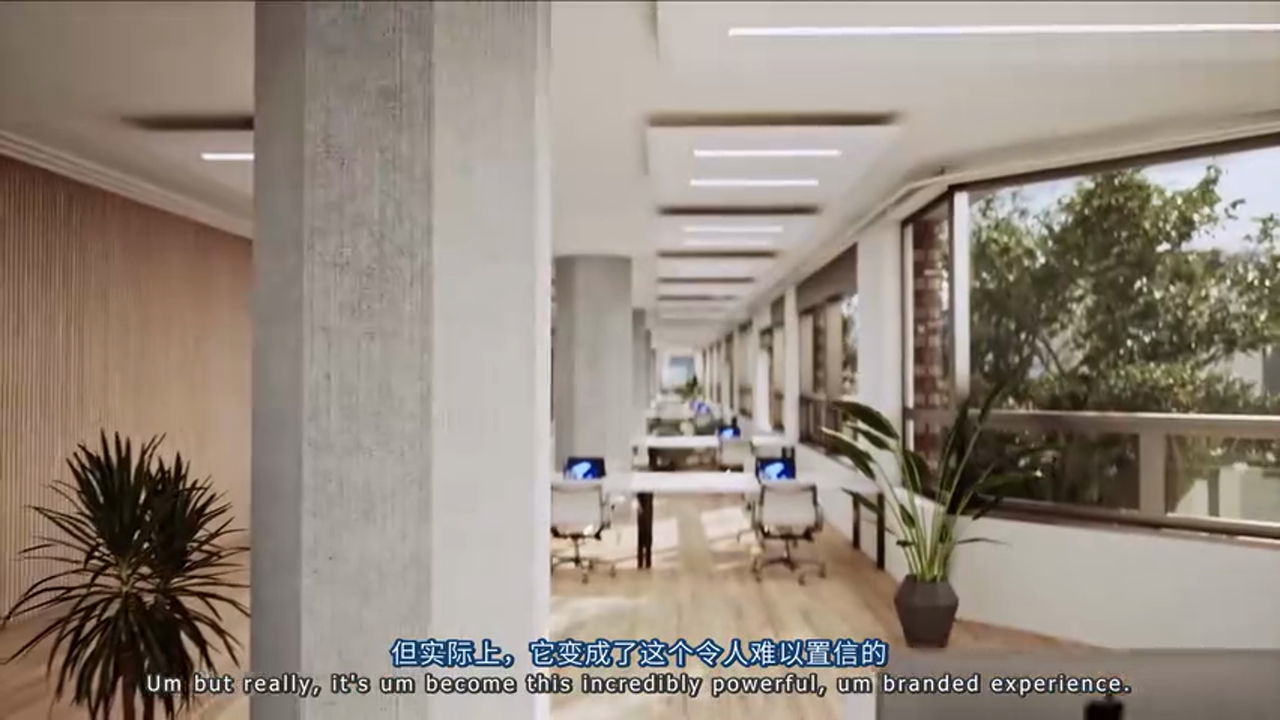

7.2 案例二：Liverpool Street Tower（销售营销场景）¶

项目背景：
伦敦利物浦街20层办公楼，用于商业租赁。

技术亮点：
- 每层楼独立探索（支持客户定制化查看） - 实时品牌切换（租户Logo、配色方案） - 集成实时数据（周边餐厅、交通）

工具集成：
- 虚拟相机系统（可调光圈、焦距） - 测量工具（实时查询空间尺寸） - AI图像增强（一键生成营销素材）

效率提升：
- 初次导入：从2周缩短至2小时 - 设计更新：从2周缩短至1小时 - 无限量CGI生成（传统方式需外包）

八、避坑指南与最佳实践¶

8.1 BIM数据质量是一切的基础¶

教训： Garbage In, Chaos Out.

最佳实践：
- 与设计团队建立BIM命名规范（材质、图层、族） - 定期审查BIM文件的实例化率（Instance Ratio） - 使用Revit插件在导出前自动检查常见错误

8.2 可访问性决定数字孪生的生命力¶

教训： 再好的技术，如果客户用不了，就是摆设。

推荐方案：
- 高端用户： VR头显 + 本地高性能PC - 中端用户： Pixel Streaming + Xbox手柄 - 低端用户： Gaussian Splat + 移动浏览器

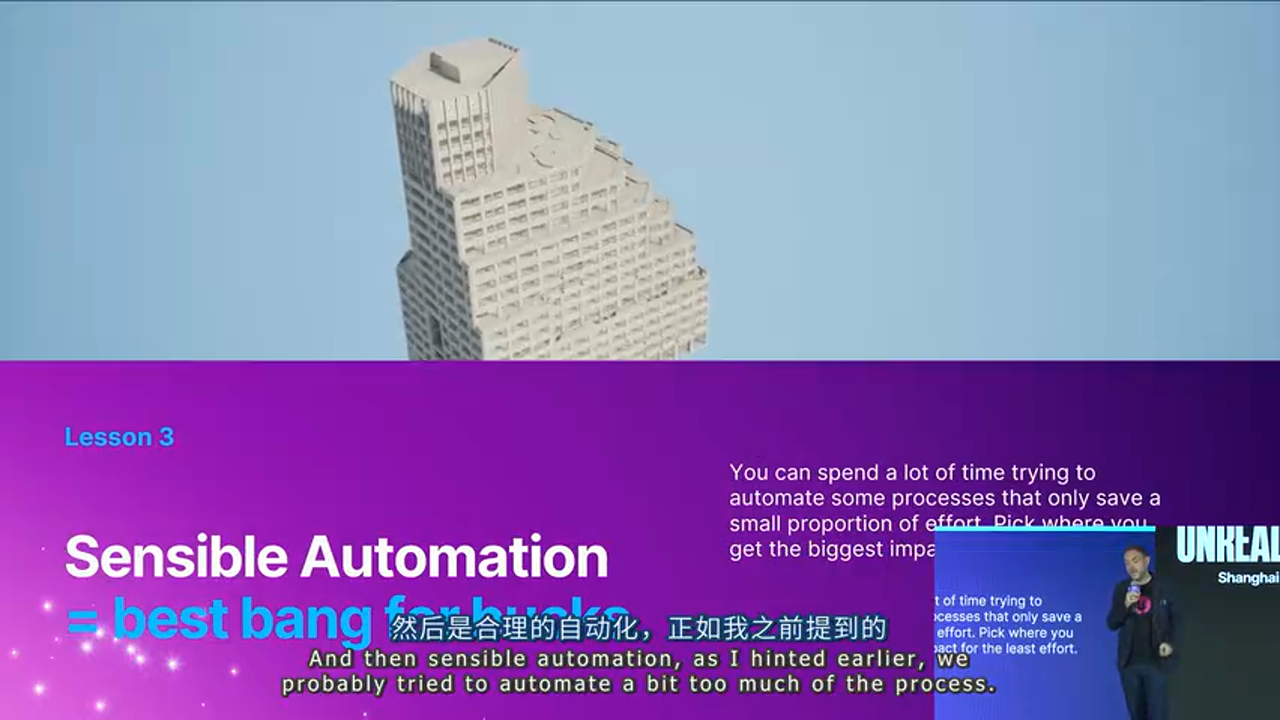

8.3 理性自动化：不要为了自动化而自动化¶

教训： 我们曾试图自动化Eye-Level细节生成，结果适得其反。

决策框架：
1. 识别最耗时的手动任务（如材质映射） 2. 评估自动化的技术可行性 3. 优先处理"低垂的果实"（高收益、低难度） 4. 保留需要人类审美判断的环节

九、未来路线图：静态孪生已死，智能孪生永生¶

9.1 全自主孪生体（Fully Agentic Twin）¶

SpaceForm的愿景是让数字孪生具备以下能力：

能力1：自我诊断
孪生体能够识别自身缺失的数据（如"我不知道电梯的维保记录"），并主动请求补充。

能力2：自动更新
监控BIM文件、IoT数据流，一旦检测到变化，自动触发更新流程。

能力3：预测性洞察
基于历史数据预测建筑能耗、设备故障，提前预警。

9.2 技术演进方向¶

方案对比：传统数字孪生 vs 智能孪生

传统数字孪生： - 🔴 劣势：数据静态，需要人工维护 - 🔴 劣势：无法回答超出预设范围的问题 - 🎯 适用场景：短期营销展示

智能孪生（Agentic Twin）： - 🟢 优势：数据实时同步，自我进化 - 🟢 优势：通过LLM理解自然语言查询 - 🎯 适用场景：全生命周期资产管理

十、总结与思考¶

SpaceForm的实践给我们带来了三个关键启示：

启示一：技术栈的选择要服务于业务目标
UE5 + Nanite + Lumen不是银弹，关键是理解客户的真实需求（快速迭代 > 极致画质）。

启示二：自动化管线是小团队的生存之道
75%的效率提升意味着3人团队可以完成10人团队的工作量。

启示三：AI不是替代人类，而是增强人类
无论是2D生成、语音交互还是智能推荐，AI的角色都是让专业人士更高效，而非取代他们。

最后，Jan的一句话值得深思：

"静态的数字孪生终将死亡，只有能够自我进化的智能孪生才能创造持续的商业价值。"
