虚幻引擎赋能车载HMI：领克009多屏渲染架构深度解析¶

加入 UE5 技术交流群¶

如果您对虚幻引擎5的图形渲染技术感兴趣，欢迎加入我们的 UE5 技术交流群！

扫描上方二维码添加个人微信 wlxklyh，备注"UE5技术交流"，我会拉您进群。

在技术交流群中，您可以： - 与其他UE开发者交流渲染技术经验 - 获取最新的GDC技术分享和解读 - 讨论图形编程、性能优化、构建工具流、动画系统等话题 - 分享引擎架构、基建工具等项目经验和技术难题

源视频信息

• 标题：[UFSH2025]重塑设计与交互:Unreal Engine赋能领克009 | 章世宁 楚然 吉利汽车研究院
• 时长：46分24秒
• 视频链接：https://www.bilibili.com/video/BV1HLmzBaEv2
• 字幕来源：Whisper自动转录
• 本文由AI辅助生成，内容基于视频字幕和截图整理

导读¶

核心观点

1. 硬件限制下的架构创新：在单芯片 8255、50% CPU 占用的严苛限制下，实现 30 英寸 6K 全屏渲染 + 主副驾分离交互
2. 产品形态优先的工程化思路：从"视觉渲染优先"转向"产品形态优先"，通过模块化复用和数据驱动降低维护成本
3. 一套工程双实例架构：基于 UE 构建全屏/半屏双运行实例，通过配置化系统实现灵活的产品形态切换

前置知识：UE 基础架构、车载 HMI 开发流程、Actor/Component 系统、GameplayTags

背景与痛点¶

车载 HMI 的新挑战¶

领克009 的产品定义颠覆了传统车载 HMI 开发的假设：

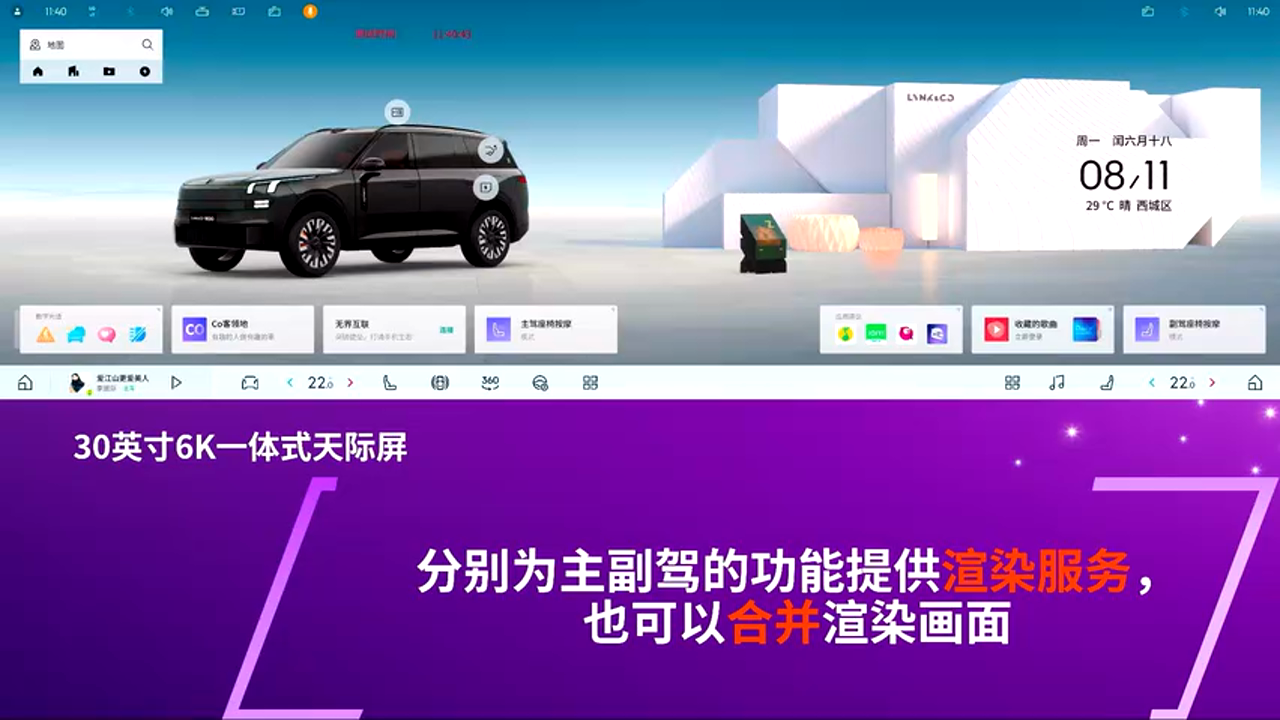

硬件约束： - 单芯片架构：整车仅搭载一颗高通 8255 芯片 - CPU 预算极限：6 核 CPU 中仅 50% 分配给 HMI 渲染 - 30 英寸 6K 超宽屏：物理分辨率达到 6000+ 像素

产品需求矛盾： - 需要支持全屏渲染 + 主副驾分离交互 - 需要在不同场景下动态切换全屏/半屏模式 - 需要保证 60fps 流畅性 + 高品质视觉效果

传统方案会遇到的问题： - 多实例方案会超出性能预算 - 硬编码的界面逻辑难以应对频繁的需求变更 - 视觉资产无法在不同场景下复用

核心架构设计：一套工程双实例¶

架构理念¶

吉利团队提出的解决方案是 "单工程多形态" 架构：

设计原则： 1. 只维护一个 UE 工程（单一代码库） 2. 车上运行两个实例： - 全屏实例：用于车载全景渲染（如主页、车模交互） - 半屏实例：用于非车载场景（如音乐、导航） 3. 所有模块高度解耦：通过配置驱动而非硬编码逻辑

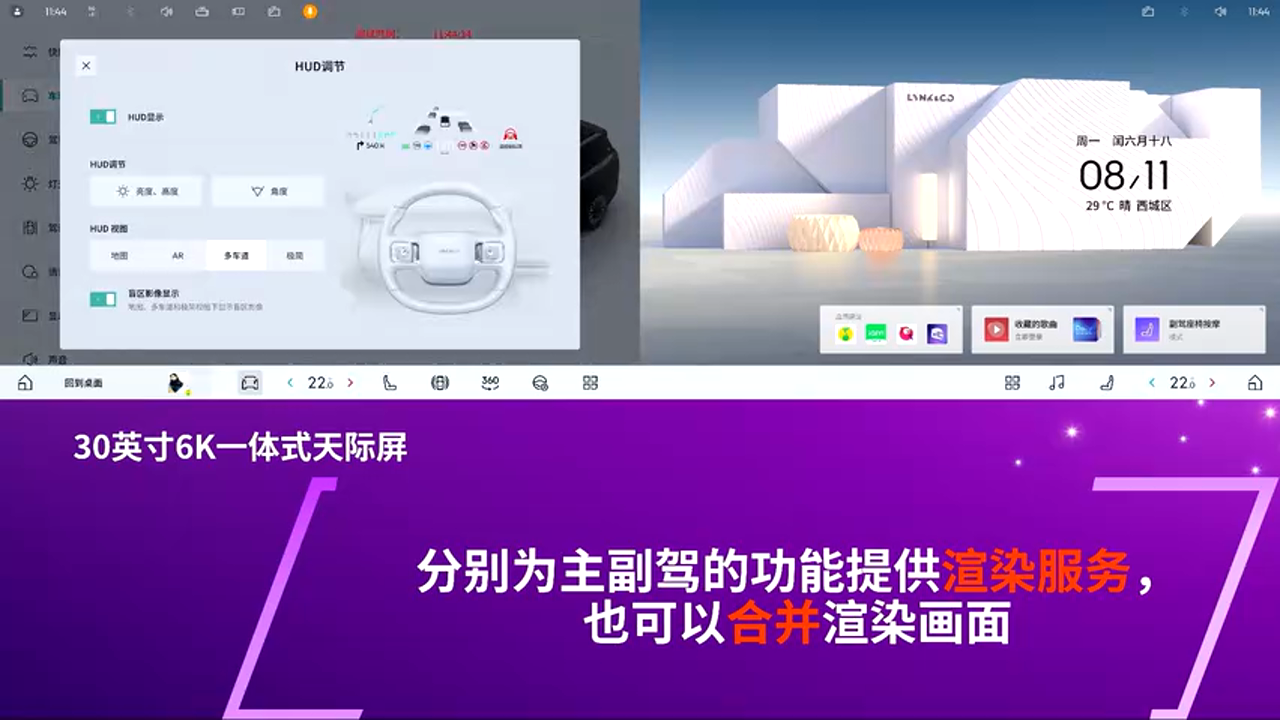

为什么需要双实例？¶

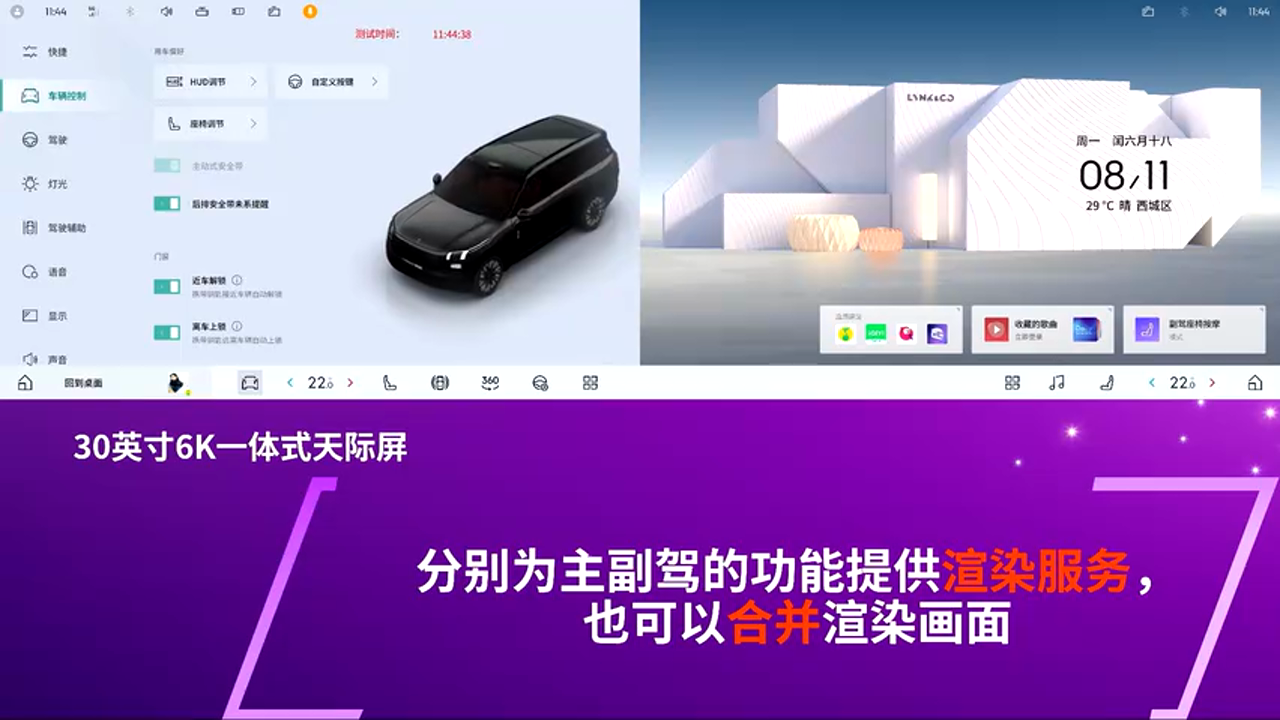

场景 1：车控主页（全屏实例） - 左侧屏幕显示完整车模 - 右侧屏幕显示车辆控制界面 - 车模需要跨屏渲染（需要完整的 6K 画布）

场景 2：音乐播放（半屏实例） - 仅左半屏渲染车模 - 右半屏运行独立的音乐 App - 此时无需占用全屏渲染资源

技术实现：

// [示例代码] 基于上下文的实例启动逻辑
void AHMIGameMode::InitializeInstance(ERenderMode Mode) {
    if (Mode == ERenderMode::FullScreen) {
        // 启动全屏渲染管线
        RenderTargetWidth = 6000;
        EnableCrossScreenVehicle = true;
    } else {
        // 启动半屏渲染管线
        RenderTargetWidth = 3000;
        EnableCrossScreenVehicle = false;
    }

    // 根据配置加载对应模块
    LoadModulesFromConfig(Mode);
}

模块化复用体系¶

四层复用策略¶

团队将系统拆分为四个层次的复用：

1. 场景复用（Scene Reuse）¶

问题：不同 App 可能需要在不同的"舞台"上展示车模

方案： - 将场景抽象为可配置的 Level 或 World - 通过配置表定义哪个 App 使用哪个场景

示例配置：

{
  "AppID": "VehicleControl",
  "SceneType": "FullScreen",
  "LevelPath": "/Game/Levels/MainVehicleScene"
}

2. 资产复用（Asset Reuse）¶

挑战：同一个车模在不同界面下需要不同的视觉形态

解决方案： - 使用 变体系统（Variant Manager）管理车模的不同配置 - 通过 Material Instance 动态切换车漆、灯光等

// [AI补充] 基于上下文的资产变体切换
void AVehicleActor::ApplyVariant(FName VariantName) {
    UVariantSet* VariantSet = GetVariantSet();
    if (VariantSet) {
        VariantSet->SetVariantByName(VariantName);
        // 触发材质刷新
        RefreshMaterialInstances();
    }
}

3. App 复用（App Reuse）¶

设计思路：所有 App 共享同一个渲染实例

优势： - 避免多实例带来的内存和 CPU 开销 - 统一的生命周期管理

4. 窗口复用（Window Reuse）¶

灵活性需求： - 今天某个功能是全屏 App - 明天可能需要改成半屏悬浮窗 - 后天可能需要嵌入到车模的局部区域

实现方式：

// [示例代码] 窗口配置驱动
struct FWindowConfig {
    EWindowType Type; // FullScreen / HalfScreen / Overlay
    FVector2D Position;
    FVector2D Size;
    bool bAllowDrag;
};

void UHMIWindowManager::CreateWindow(FWindowConfig Config) {
    // 根据配置动态创建 Widget
    UUserWidget* Widget = CreateWidget<UUserWidget>(GetWorld(), WidgetClass);
    Widget->SetRenderTransform(Config.Position);
    Widget->AddToViewport(Config.ZOrder);
}

数据驱动的工程化体系¶

配置表驱动架构¶

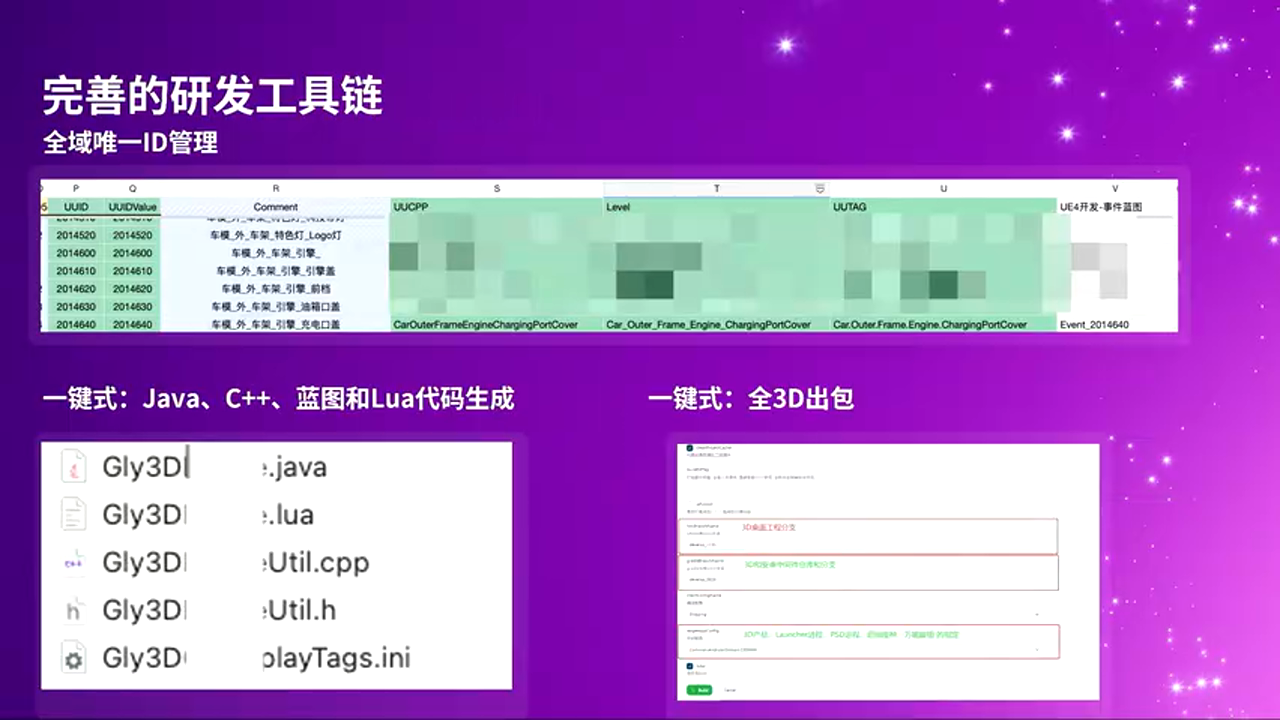

团队开发了一套 跨平台的配置表系统（UID Table）：

核心思路： 1. 在外部维护一张 Excel 表格，定义所有： - App 的运行模式（全屏/半屏） - 信号的映射关系 - 场景的加载规则 2. 通过 代码生成工具 自动生成： - Java 层的业务代码（App 层） - C++ 层的引擎代码（UE 层） 3. 两层代码通过 全局 UID 保持同步

优势： - 业务层不关心实现细节：产品只需要修改表格，技术自动生成代码 - 实现层不关心业务逻辑：UE 开发者只需要暴露接口，业务调用由生成代码完成 - 降低耦合度：信号变更不需要手动同步多个代码库

GameplayTags 的妙用¶

在 UE 中，团队使用 GameplayTags 作为模块间通信的核心机制：

// [示例代码] 使用 GameplayTags 控制模块状态
void AVehicleControllerActor::OnSignalReceived(FGameplayTag SignalTag, float Value) {
    if (SignalTag.MatchesTag(FGameplayTag::RequestGameplayTag("Vehicle.Door.Open"))) {
        // 打开车门动画
        PlayDoorAnimation(Value);
    } else if (SignalTag.MatchesTag(FGameplayTag::RequestGameplayTag("Vehicle.Light.Headlight"))) {
        // 控制前灯亮度
        SetHeadlightIntensity(Value);
    }
}

为什么选择 GameplayTags？ - 层次化命名：Vehicle.Light.Headlight 天然支持树状结构 - 编辑器友好：可视化编辑，避免硬编码字符串 - 蓝图支持：C++ 和蓝图可以共用同一套 Tag 系统

多形态渲染架构¶

全屏/半屏的技术实现¶

挑战：如何在同一套代码中支持完全不同的渲染策略？

方案对比：

方案 A：硬编码分支判断 - 🔴 劣势：代码充满 if-else，难以维护 - 🔴 劣势：新增形态需要大量修改现有代码 - 🎯 适用场景：原型阶段快速验证

方案 B：策略模式 + 配置驱动（采用） - 🟢 优势：新增形态只需添加配置，无需修改核心逻辑 - 🟢 优势：不同形态可以复用大部分渲染模块 - 🟢 优势：支持运行时动态切换 - 🎯 适用场景：产品需求频繁变化的生产环境

实现细节：

// [AI补充] 策略模式的渲染管理器
class IRenderStrategy {
public:
    virtual void Setup() = 0;
    virtual void RenderFrame() = 0;
    virtual void Cleanup() = 0;
};

class UHMIRenderManager : public UObject {
    IRenderStrategy* CurrentStrategy;

    void SwitchStrategy(ERenderMode Mode) {
        if (CurrentStrategy) {
            CurrentStrategy->Cleanup();
        }

        if (Mode == ERenderMode::FullScreen) {
            CurrentStrategy = new FFullScreenStrategy();
        } else {
            CurrentStrategy = new FHalfScreenStrategy();
        }

        CurrentStrategy->Setup();
    }
};

性能优化：50% CPU 的极限挑战¶

CPU 预算分配（估算）： - 渲染主线程：20% - 物理和动画：10% - 逻辑和信号处理：15% - 系统开销：5%

关键优化措施：

1. 按需加载模块
2. 音乐界面不加载车模资产

3. 导航界面不加载车内场景

4. LOD（细节层次）策略

   // [AI补充] 动态 LOD 控制
   void AVehicleActor::UpdateLOD(float DistanceToCamera) {
       int32 LODLevel = 0;
       if (DistanceToCamera > 500.0f) {
           LODLevel = 2; // 低细节
       } else if (DistanceToCamera > 200.0f) {
           LODLevel = 1; // 中等细节
       }

       StaticMeshComponent->SetForcedLodModel(LODLevel + 1);
   }


5. 异步加载

6. 使用 UAssetManager 异步加载大型资产
7. 避免卡顿

后排娱乐系统：复用前排资产¶

技术复用的实战案例¶

领克009 的后排娱乐系统展示了模块化架构的威力：

需求： - 后排屏幕需要独立的娱乐系统 - 包含游戏、视频、车控等功能 - 需要在极短的开发周期内完成

解决方案：

100% 复用前排资产和框架 - 车模资产：直接使用前排的车模变体系统 - 功能模块：直接调用前排的车控逻辑 - UI 框架：基于 UMG 的可复用 Widget

代码示例：

// [示例代码] 后排系统复用前排模块
void ARearSeatController::InitializeModules() {
    // 复用前排的车辆控制模块
    VehicleControlModule = Cast<UVehicleControlModule>(
        GetWorld()->SpawnActor(FrontSeatModuleClass)
    );

    // 复用前排的无人机模块
    DroneModule = GetFrontSeatDroneModule();
    DroneModule->SetRenderTarget(RearScreenRenderTarget);
}

开发效率提升： - 传统方案：需要 3-4 个月独立开发 - 模块化方案：仅用 2 周完成集成和适配

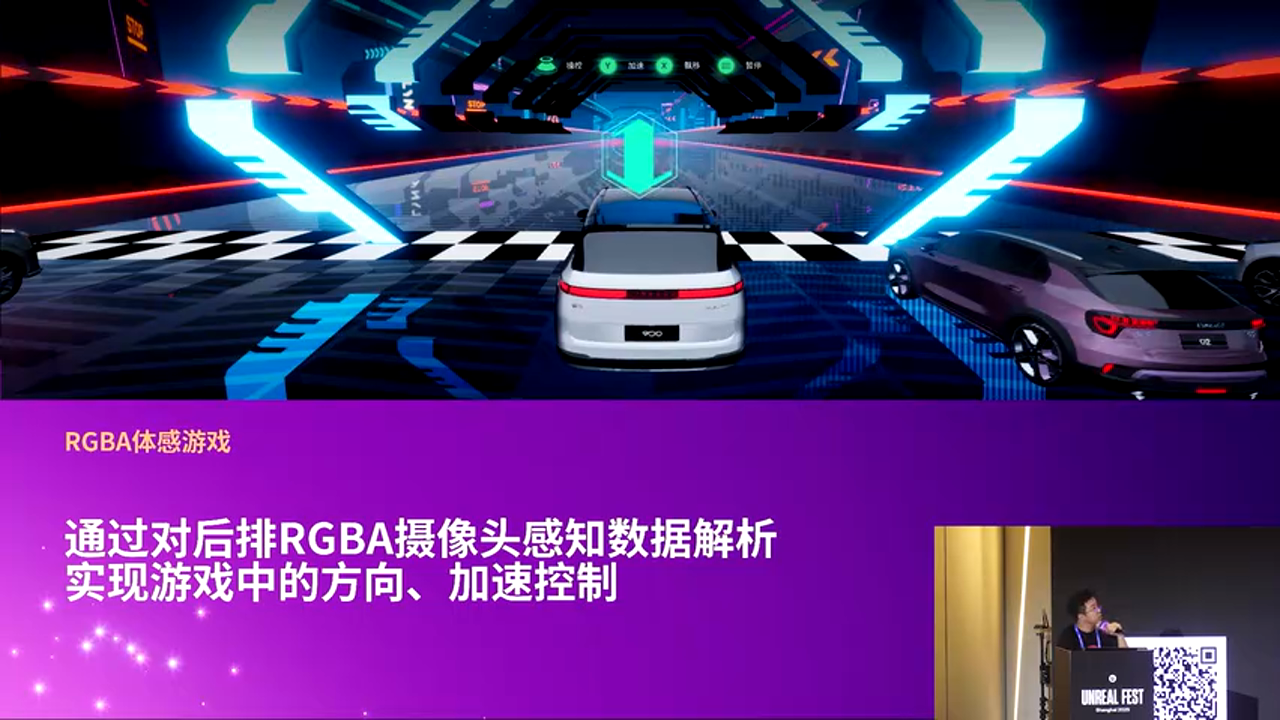

创新交互：体感游戏¶

车载传感器的创造性应用¶

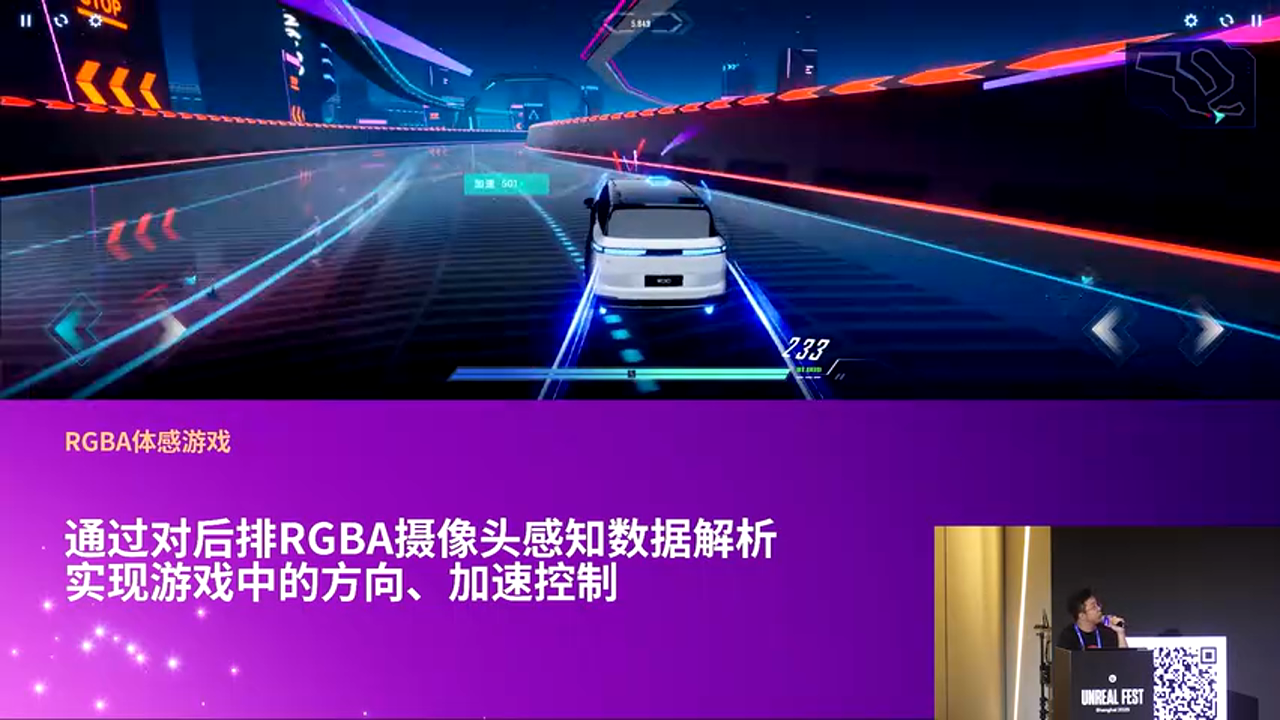

团队开发了一款基于 RGB 摄像头 的体感游戏：

技术链路： 1. 后排 RGB 摄像头 捕捉乘客动作 2. 手势识别算法 解析动作数据 3. UE 游戏逻辑 接收控制信号

输入映射： - 左右倾斜 → 赛车方向控制 - 前后移动 → 加速/减速 - 手势点击 → 触发道具

技术启示：

车载传感器是天然的游戏输入设备

• 方向盘转角、油门踏板、座椅传感器都可以作为输入源
• 未来车载游戏的增长点在于与整车信号的深度融合

实现伪代码：

// [AI补充] 体感输入处理
void UGestureInputComponent::ProcessCameraFrame(FVideoFrame Frame) {
    // 调用手势识别算法（假设已有）
    FGestureData Gesture = GestureRecognizer->Analyze(Frame);

    if (Gesture.Type == EGestureType::TiltLeft) {
        // 发送转向信号
        SendGameplayEvent(FGameplayTag::RequestGameplayTag("Input.Steer"), -1.0f);
    } else if (Gesture.Type == EGestureType::SwipeForward) {
        // 发送加速信号
        SendGameplayEvent(FGameplayTag::RequestGameplayTag("Input.Throttle"), 1.0f);
    }
}

深度进阶：性能分析与底层机制¶

CPU 占用的分析方法¶

推荐工具： 1. UE Profiler：内置的性能分析器，可以查看每帧的耗时分布 2. Snapdragon Profiler：高通芯片专用工具，可以查看 GPU 和 CPU 的实时占用 3. Unreal Insights：UE5 的新一代追踪工具

关键指标监控：

// [AI补充] 性能监控代码
void UHMIPerformanceMonitor::Tick(float DeltaTime) {
    // 记录帧率
    CurrentFPS = 1.0f / DeltaTime;

    // 记录 CPU 时间
    CPUTime = FPlatformTime::Seconds() - LastFrameTime;

    // 超过预算时发出警告
    if (CPUTime > TARGET_CPU_BUDGET) {
        UE_LOG(LogHMI, Warning, TEXT("CPU budget exceeded: %.2fms"), CPUTime * 1000.0f);
    }
}

渲染合并技术¶

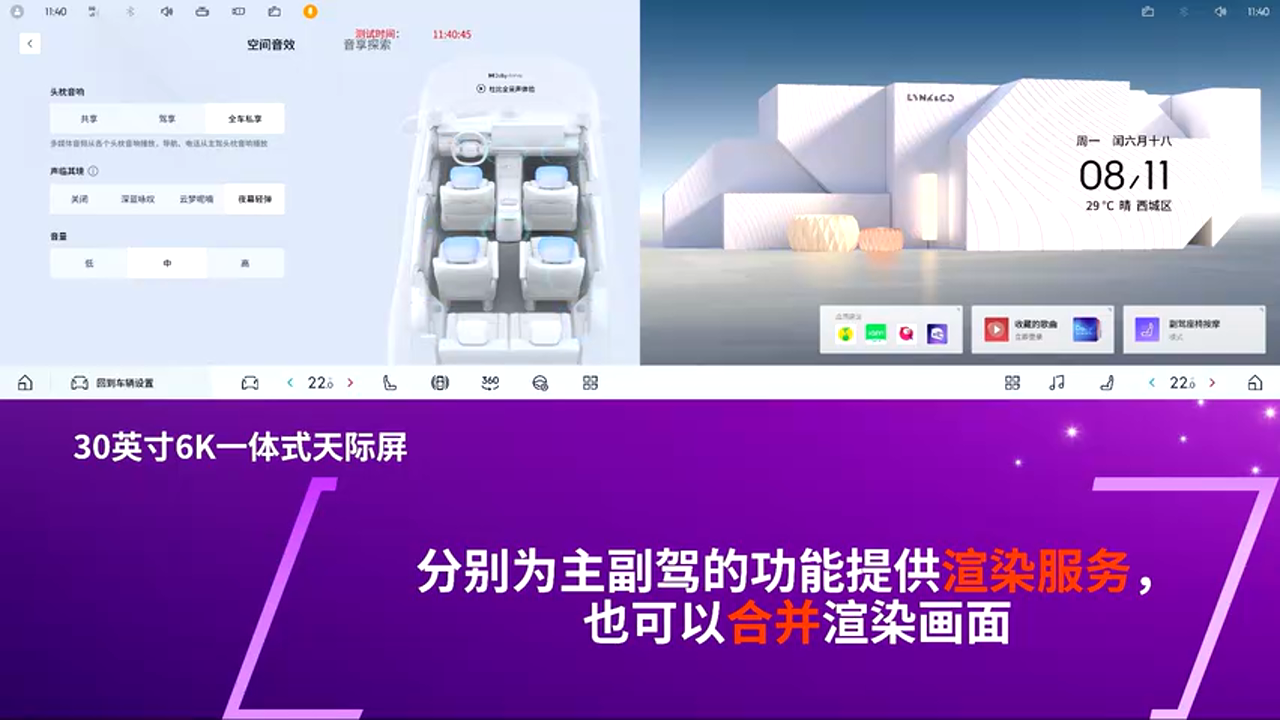

问题：主副驾分离交互后，如何将两个渲染结果合并到一个 6K 屏幕？

方案： 1. 双 RenderTarget：主驾和副驾各渲染到独立的 Render Target 2. 后处理合成：通过自定义 Post Process Material 将两个 RT 合并 3. 硬件加速：利用 GPU 的 Blit 操作减少 CPU 参与

Post Process Material 示例：

// [AI补充] 合并材质的 Shader 伪代码
float4 MainPS(float2 UV : TEXCOORD0) : SV_Target {
    if (UV.x < 0.5) {
        // 左半屏：主驾渲染结果
        return Texture2DSample(DriverRenderTarget, UV * float2(2.0, 1.0));
    } else {
        // 右半屏：副驾渲染结果
        return Texture2DSample(PassengerRenderTarget, (UV - float2(0.5, 0.0)) * float2(2.0, 1.0));
    }
}

实战总结与建议¶

架构设计的关键经验¶

核心经验 1：产品形态驱动架构设计

不要从引擎功能出发设计架构，而是从产品的形态需求（全屏/半屏/分屏）出发，倒推技术方案

核心经验 2：配置化是模块化的前提

只有将硬编码逻辑转化为配置数据，模块才能真正做到可替换、可复用

核心经验 3：工具链投资回报率极高

配置表的代码生成工具开发周期虽长（约 1-2 个月），但在后续迭代中能节省 50% 以上的联调时间

避坑指南¶

坑 1：过早优化 - 🔴 错误做法：项目初期就开始优化每一帧的性能 - 🟢 正确做法：先跑通核心流程，用 Profiler 找到真正的瓶颈再优化

坑 2：忽视异步加载 - 🔴 错误做法：在主线程同步加载所有资产 - 🟢 正确做法：使用 UAssetManager::LoadPrimaryAsset 异步加载大型资产

坑 3：滥用 GameplayTags - 🔴 错误做法：将所有信号都通过 Tags 传递（包括高频信号） - 🟢 正确做法：高频信号（如摄像头帧）使用专用接口，低频事件用 Tags

坑 4：忽视内存管理

// [AI补充] 常见的内存泄漏场景
void AMyActor::BadExample() {
    // 🔴 错误：Lambda 捕获了 this，但没有处理 Actor 销毁
    AsyncTask(ENamedThreads::AnyBackgroundThreadNormalTask, [this]() {
        // 如果 Actor 已销毁，this 是野指针
        DoSomething();
    });
}

void AMyActor::GoodExample() {
    // 🟢 正确：使用 Weak Pointer
    TWeakObjectPtr<AMyActor> WeakThis(this);
    AsyncTask(ENamedThreads::AnyBackgroundThreadNormalTask, [WeakThis]() {
        if (WeakThis.IsValid()) {
            WeakThis->DoSomething();
        }
    });
}

未来规划¶

技术演进方向¶

1. 云渲染支持 - 将高质量车模渲染卸载到云端 - 车机端仅负责视频流解码和交互

2. AI 驱动的场景生成 - 根据用户偏好自动生成个性化的车内场景 - 基于天气、时间动态调整车模的视觉效果

3. 跨车型资产共享平台 - 建立吉利内部的 UE 资产库 - 不同车型可以共享车模、材质、动画等资产

总结¶

领克009 的 HMI 开发展示了 虚幻引擎在车载领域的巨大潜力。通过： - 单工程双实例 的架构设计 - 配置驱动 的工程化思路 - 模块化复用 的资产管理

团队在严苛的硬件限制下，实现了高品质的视觉效果和灵活的产品形态。这套方法论不仅适用于车载 HMI，也为其他嵌入式 UE 应用（如智能家居、工业控制）提供了宝贵的参考。

关键技术点回顾： 1. ✅ GameplayTags 驱动的模块通信 2. ✅ 配置表自动生成跨语言代码 3. ✅ 策略模式实现多形态渲染 4. ✅ 异步加载 + LOD 优化性能 5. ✅ 后排系统 100% 复用前排资产

致谢： 感谢虚幻引擎官方和吉利汽车团队在 UFSH2025 峰会上的分享，为车载 HMI 开发者提供了宝贵的实战经验。

相关资源： - 虚幻引擎官方文档 - GameplayTags 使用指南 - 车载 HMI 性能优化最佳实践

注：本文基于视频内容整理，部分代码示例为辅助理解而补充，实际实现可能因项目需求有所不同。
