虚幻引擎移动端性能优化实战：从渲染管线到性能调试的完整指南¶

加入 UE5 技术交流群¶

如果您对虚幻引擎5的图形渲染技术感兴趣，欢迎加入我们的 UE5 技术交流群！

扫描上方二维码添加个人微信 wlxklyh，备注"UE5技术交流"，我会拉您进群。

在技术交流群中，您可以： - 与其他UE开发者交流渲染技术经验 - 获取最新的GDC技术分享和解读 - 讨论图形编程、性能优化、构建工具流、动画系统等话题 - 分享引擎架构、基建工具等项目经验和技术难题

源视频信息

标题：[UFSH2025]虚幻引擎移动端性能优化实战 | Sam Deiter 资深虚幻引擎讲师

时长：24分11秒

视频链接：https://www.bilibili.com/video/BV1itmzBWEYJ

本文由AI辅助生成，基于视频内容的字幕和截图整理而成

导读¶

核心观点

• 虚幻引擎移动端提供了**前向着色**和**延迟着色**两种渲染管线，选择正确的管线是性能优化的基础
• **AMD FSR移动版**可以实现2-4倍性能提升，是最简单易用的移动端性能优化技术
• 通过**Mesh自动实例化**、动画预算分配器、**材质质量设置**等技术可以显著降低Draw Call和内存消耗
• **设备配置（Device Profiles）**和**PSO预缓存**是确保跨设备稳定运行的关键技术

前置知识要求：了解虚幻引擎基础架构、熟悉移动端GPU特性（Tile-based架构）、具备基本的性能分析能力。

背景与痛点：移动端性能优化的挑战¶

移动端游戏开发面临的最大挑战是**硬件资源受限**和**设备碎片化严重**。与PC和主机平台不同，移动设备需要在有限的电池寿命、内存容量和GPU性能下运行游戏。

移动端GPU主要分为两类：

1. Tile-based GPU：现代移动GPU的主流架构，包括ARM Mali、Qualcomm Adreno、Apple GPU等。这类GPU采用分块渲染（Tile-based Rendering），延迟着色在这种架构上表现更好。

2. Immediate-mode GPU：较老的移动GPU架构，如Nvidia Tegra、Samsung Exynos、PowerVR等。前向着色在这些GPU上通常有更好的性能。

理解不同GPU架构的特性，是选择正确渲染管线的关键。

核心原理解析¶

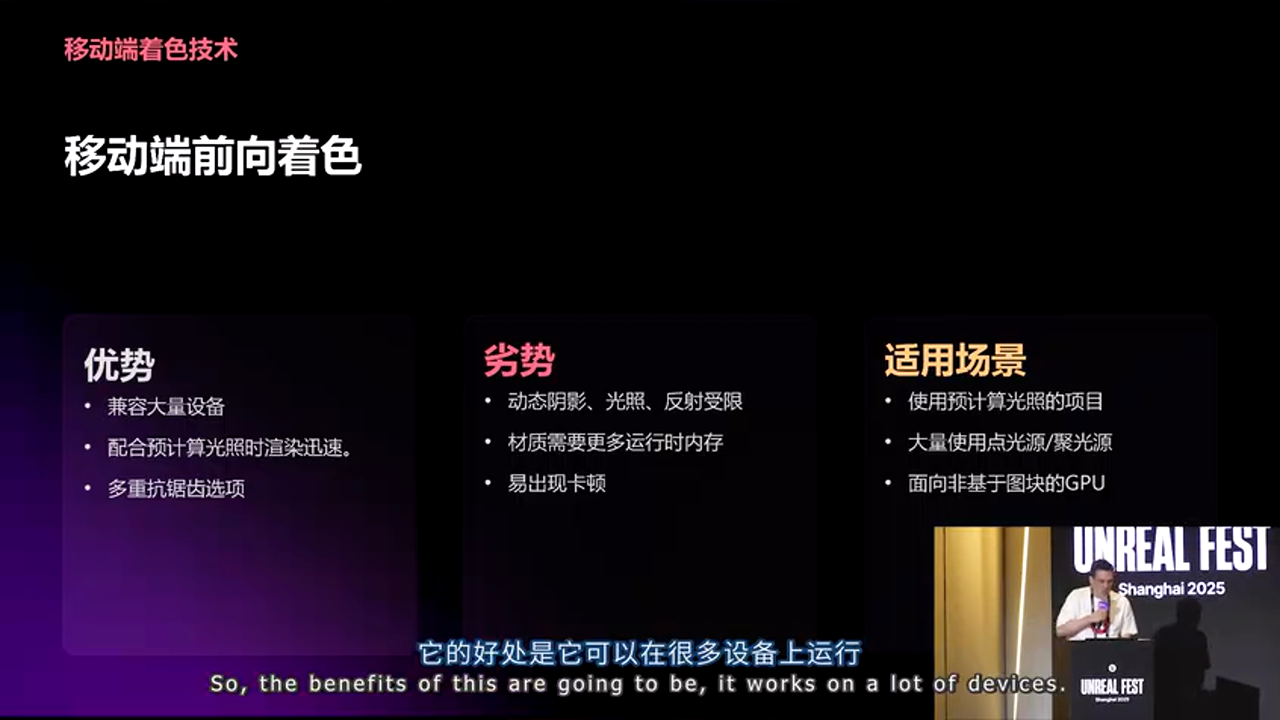

移动端前向着色（Mobile Forward Shading）¶

**前向着色（Forward Shading）**是虚幻引擎移动端的可选渲染管线。与延迟着色不同，前向着色在单个渲染通道中完成几何体和光照计算。

优势分析：

适用场景：前向着色最适合使用预计算光照（Pre-computed Lighting）或非光照（Unlit）的项目。

• 广泛的设备兼容性：支持更多不同类型的移动设备
• 最快的渲染路径：在与预计算光照和阴影配合使用时，性能最优
• 丰富的抗锯齿选项：支持多种抗锯齿技术，包括MSAA
• 适合本地光源：大量使用点光源或聚光灯的项目可以从中受益

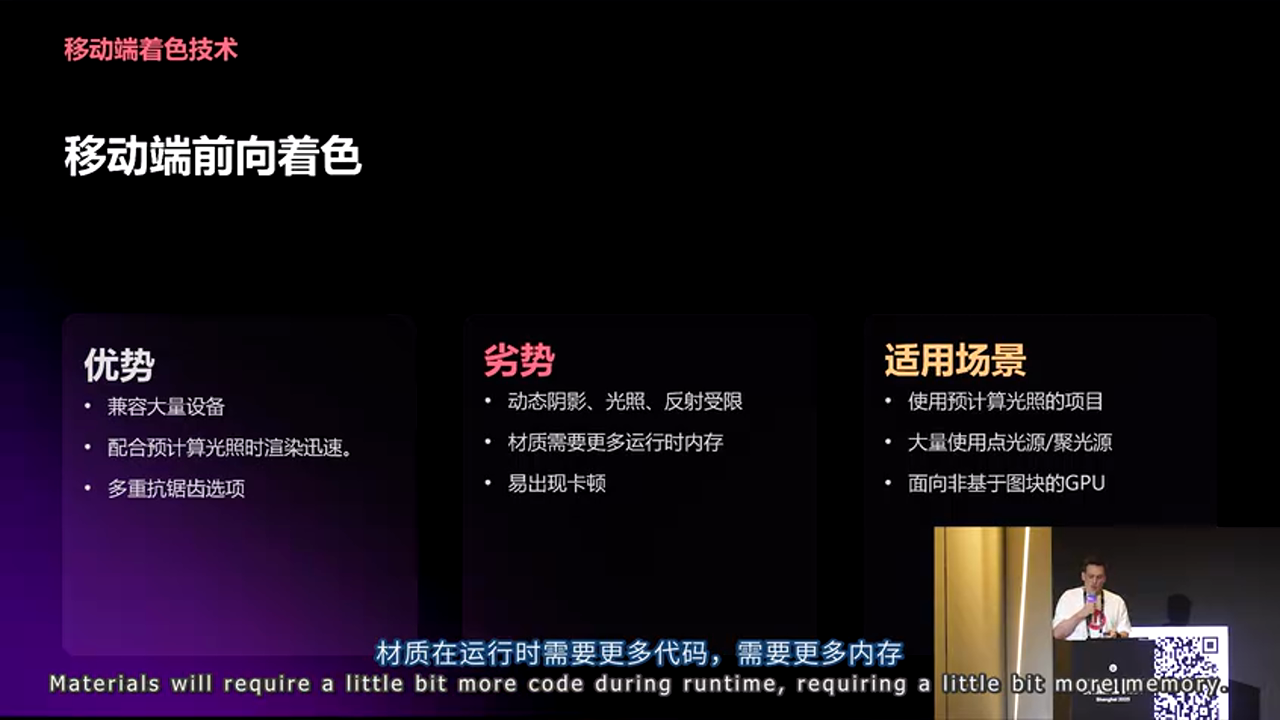

劣势与限制：

• 动态光照支持有限：动态阴影和反射的支持较弱
• 材质复杂度影响：材质在运行时需要更多代码处理，增加内存消耗
• 可能出现卡顿：在复杂场景中可能出现帧率不稳定
• 内存消耗增加：相比延迟着色，需要更多内存

技术原理：

前向着色采用**单通道渲染**，所有光照计算都在片段着色器中完成。这意味着：

// [AI补充] 前向着色的核心渲染流程
// 在Fragment Shader中同时计算几何和光照
void ForwardShadingFragmentShader() {
    // 1. 采样几何属性（Normal, BaseColor等）
    float3 Normal = SampleGBuffer();
    float3 BaseColor = SampleBaseColor();

    // 2. 在同一着色器中计算所有光照
    float3 Lighting = CalculateAllLights(Normal, BaseColor);

    // 3. 直接输出最终颜色
    return BaseColor * Lighting;
}

这种设计的**设计意图**是减少内存带宽，因为不需要存储中间GBuffer数据。但对于复杂光照场景，计算开销会显著增加。

实战应用建议：

• 适用于**解谜类游戏**，不需要完整的延迟渲染管线
• 目标设备为**非Tile-based GPU**时优先考虑
• 项目大量使用**本地光源**（点光源、聚光灯）的场景
• 不使用**方向光**或**天光**的项目

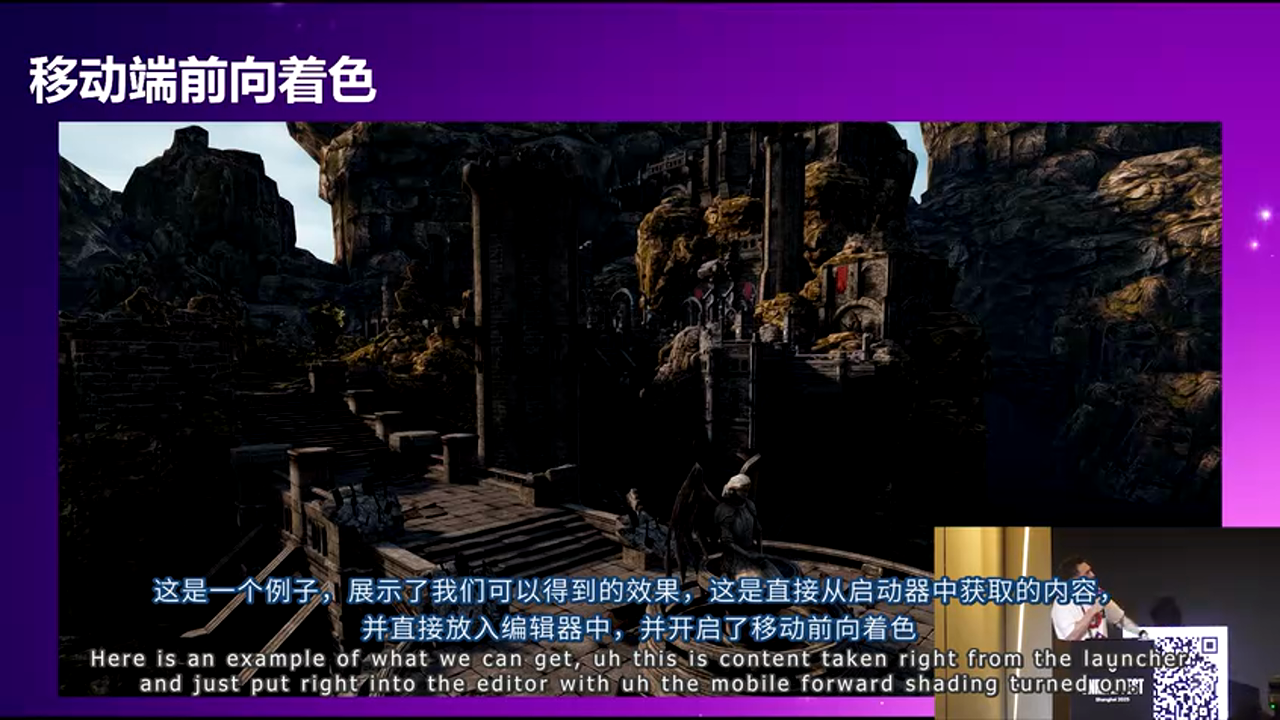

从实际效果来看，前向着色虽然功能完整，但画面对比度较低，明暗区分不够明显。这是单通道渲染的代价。

移动端延迟着色（Mobile Deferred Shading）¶

延迟着色（Deferred Shading）**是虚幻引擎移动端项目的**默认渲染管线。它将几何渲染和光照计算分离到两个独立的通道中。

优势分析：

• 复杂光照性能优异：在复杂光照设置下性能更好
• Tile-based GPU优化：专门为现代移动GPU架构优化
• 更好的视觉质量：支持更复杂的动态光照和阴影

技术原理：

延迟着色采用**两通道渲染**：

// [AI补充] 延迟着色的核心渲染流程
// 第一通道：G-Buffer生成
void DeferredGeometryPass() {
    // 将几何属性写入G-Buffer
    GBuffer.Normal = CalculateNormal();
    GBuffer.BaseColor = SampleBaseColor();
    GBuffer.Roughness = SampleRoughness();
    GBuffer.Metallic = SampleMetallic();
}

// 第二通道：光照计算
void DeferredLightingPass() {
    // 从G-Buffer读取几何属性
    float3 Normal = GBuffer.Normal;
    float3 BaseColor = GBuffer.BaseColor;

    // 在屏幕空间计算光照
    float3 Lighting = CalculateLighting(Normal, BaseColor);

    return BaseColor * Lighting;
}

**设计意图**是将几何复杂度和光照复杂度解耦。几何复杂度影响第一通道，光照复杂度影响第二通道。这样可以避免前向着色中"几何复杂 × 光照复杂"的乘积开销。

劣势与限制：

• 需要更高端设备：某些低端设备可能无法运行
• 预计算光照选项受限：只能使用默认光照（Default Lit）和非光照（Unlit）模式
• 抗锯齿限制：无法使用MSAA，只能使用TXAA（Temporal Anti-Aliasing）

适用场景：

• 包含大量**动态光源和阴影**的项目
• 需要**广泛室外环境**的项目
• 使用**天光和方向光**的大型开放世界
• 目标设备为**Tile-based GPU**（ARM Mali、Qualcomm Adreno、Apple GPU等）

从视觉对比来看，延迟着色在相同场景下提供了**更高的对比度**，明暗区分更加明显。水面的反射效果也更加清晰可见。

渲染管线选择策略¶

方案对比

方案 A：移动端前向着色 - 🟢 优势：设备兼容性广、支持MSAA、适合本地光源、性能开销低（预计算光照时） - 🔴 劣势：动态光照支持弱、内存消耗高、可能出现卡顿、视觉质量相对较低 - 🎯 适用场景：解谜游戏、非Tile-based GPU目标、大量本地光源、不使用方向光的项目

方案 B：移动端延迟着色 - 🟢 优势：复杂光照性能好、视觉质量高、动态光照支持强、Tile-based GPU优化 - 🔴 劣势：需要更高端设备、预计算光照选项受限、不支持MSAA、默认选项（可能不是最优选择） - 🎯 适用场景：大型开放世界、复杂动态光照、Tile-based GPU目标、需要方向光和天光的项目

选择建议：根据项目需求和目标设备特性选择。如果项目使用大量预计算光照且目标是较老的移动设备，前向着色可能是更好的选择。如果项目需要复杂的动态光照且目标现代移动设备，延迟着色是默认且推荐的选择。

移动端渲染增强技术¶

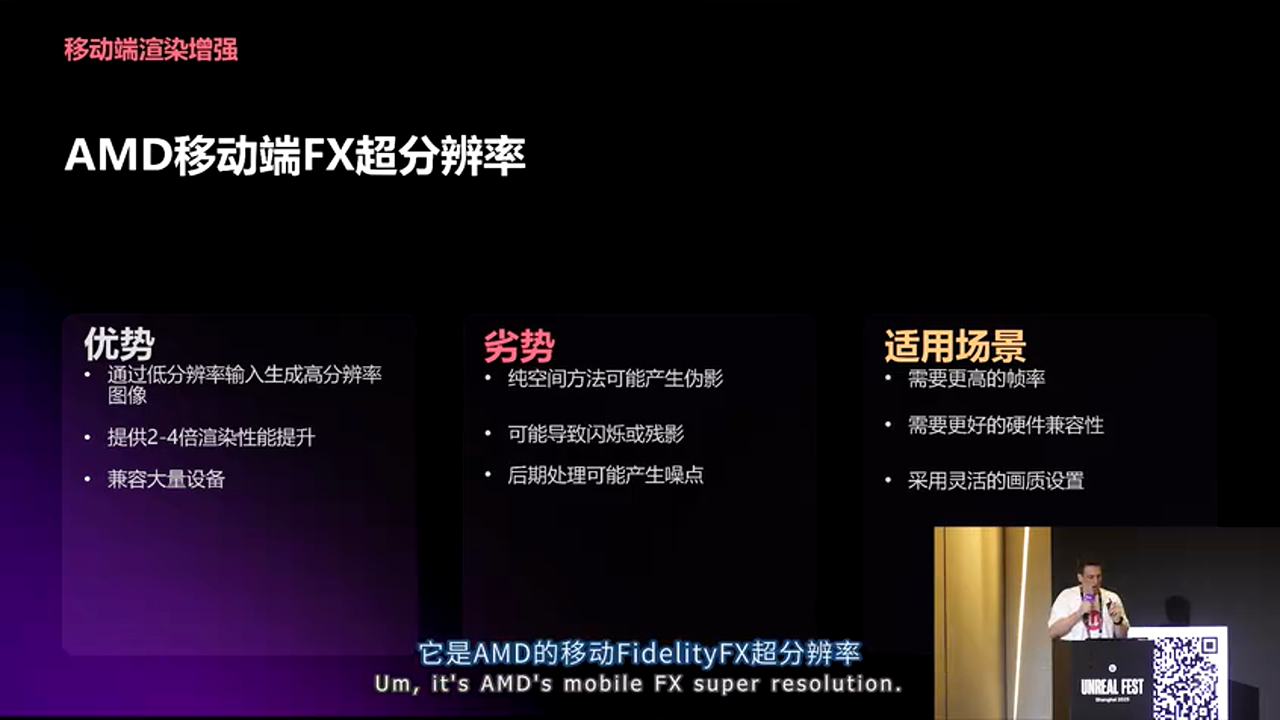

AMD FSR移动版：最简单的性能提升方案¶

**AMD FidelityFX Super Resolution（FSR）移动版**是Sam在演讲中特别推荐的技术，因为它**极其简单易用**且效果显著。

核心优势：

• 2-4倍性能提升：通过降低渲染分辨率并智能放大，可以获得2-4倍的性能提升
• 轻微画质损失：在适当的设置下，画质损失几乎不可察觉
• 即插即用：只需启用插件，无需重新编译引擎

技术原理：

FSR采用**空间上采样**技术，在低分辨率下渲染，然后通过边缘感知算法放大到目标分辨率。这种方法比传统双线性滤波保留了更多细节。

实战应用：

FSR可以通过控制台命令实时调整，无需重新编译或打包：

// 命令示例
r.Mobile.FSR.Sharpness 0.01  // 最小值，画质最好
r.Mobile.FSR.Sharpness 1.0   // 最大值，性能最好（不推荐）

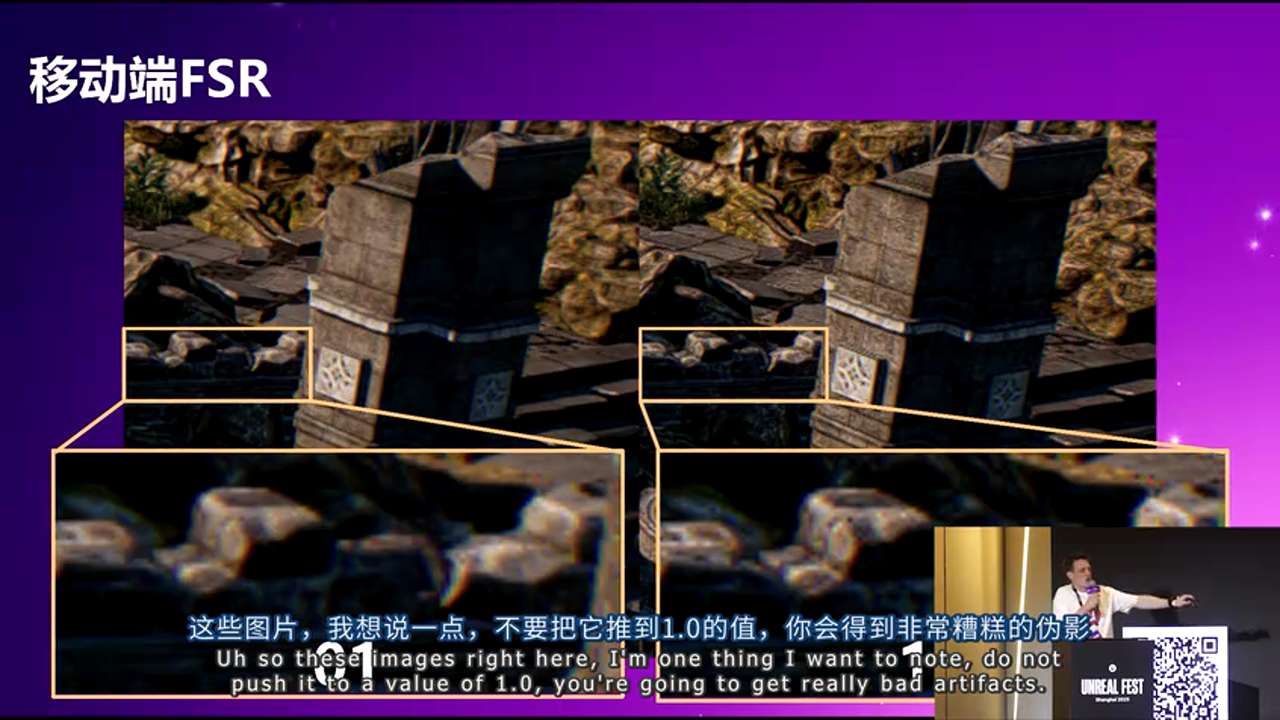

重要提示：不要将Sharpness值设置为1.0，否则会出现明显的视觉瑕疵。建议值在0.01-0.5之间。

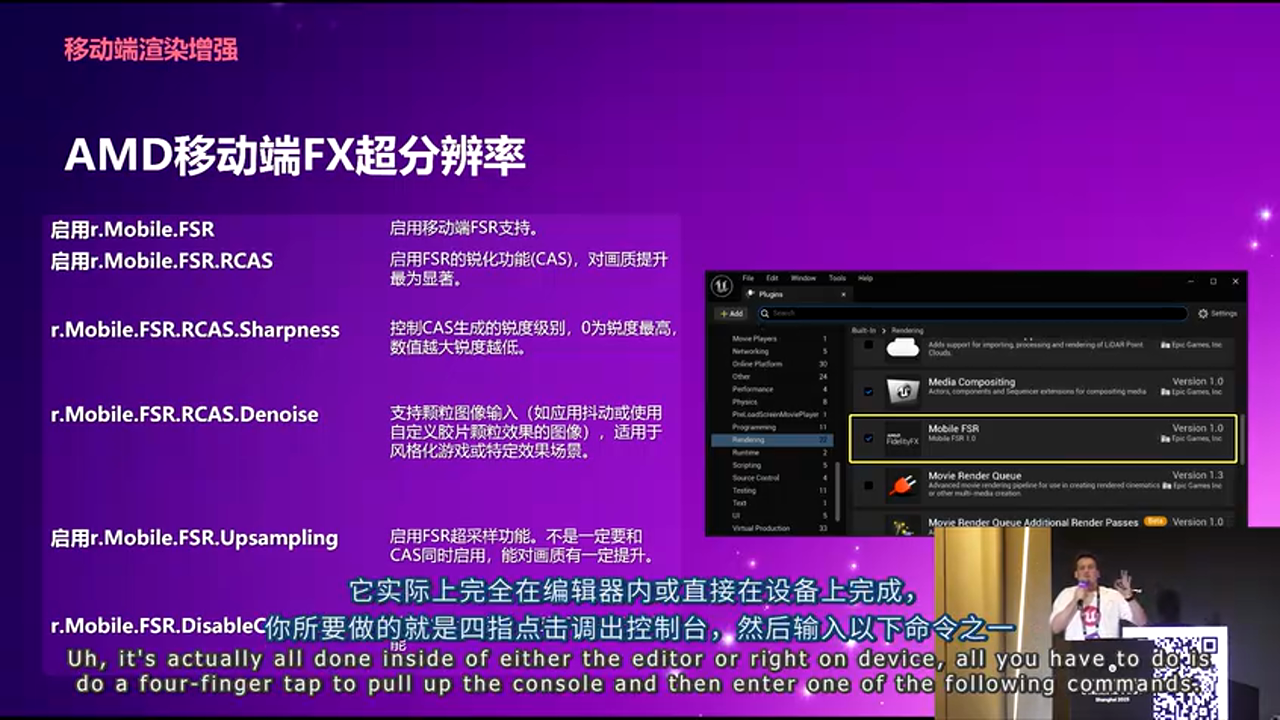

FSR的另一个优势是可以在**编辑器内直接测试**，通过四指点击调出控制台，输入命令即可实时查看效果。找到合适的值后，再在设备上验证即可。

适用场景：

• 需要显著性能提升的项目
• 画质要求相对灵活的项目
• 需要快速验证性能优化的场景

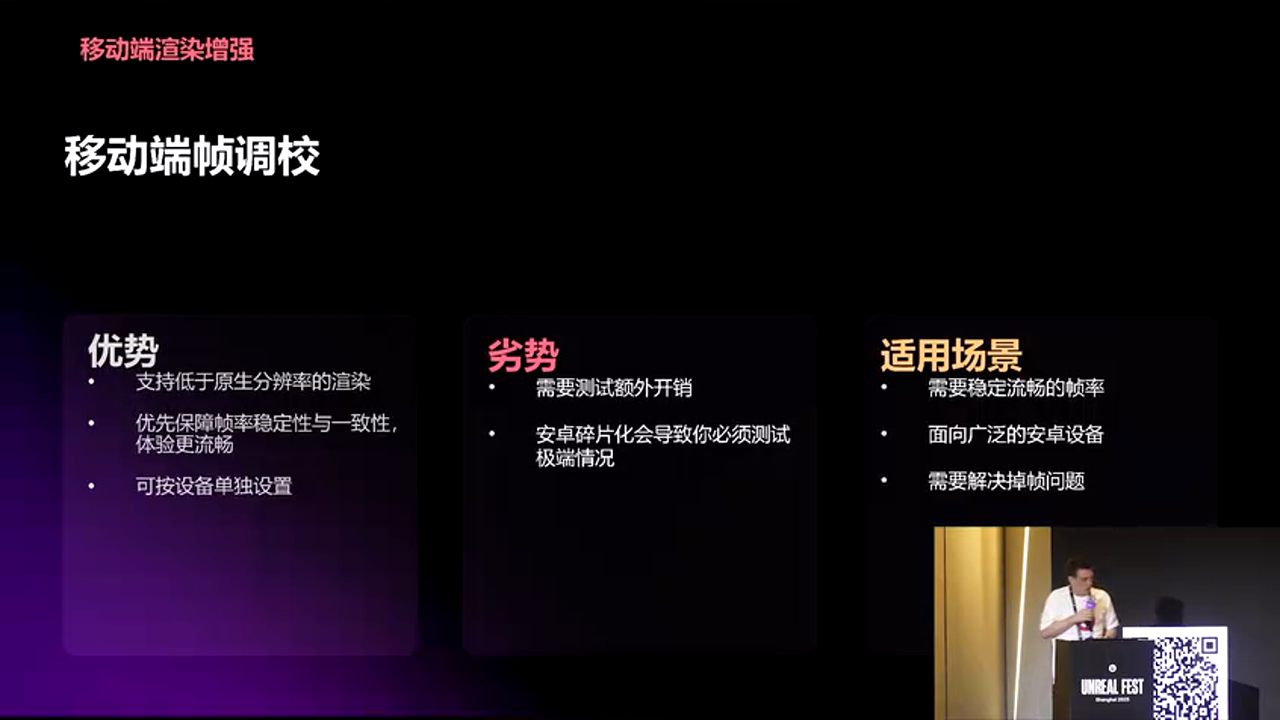

移动端帧率控制（Mobile Frame Pacing）¶

移动端帧率控制**允许开发者精确控制应用程序的帧率，不仅适用于移动设备，也适用于**车载HMI设备。

核心功能：

• 精确帧率控制：可以设置为任意帧率（如3 FPS、30 FPS、60 FPS）
• 一致的用户体验：确保UI和动画在一致的帧率下运行
• 性能预留：通过降低帧率上限，为其他系统预留性能空间

技术实现：

帧率控制通过在渲染循环中插入等待时间来实现。这与传统的垂直同步（VSync）不同，VSync受限于显示器的刷新率，而帧率控制可以设置为任意值。

使用示例：

在设备上通过四指点击调出控制台，输入：

// 命令示例
r.Mobile.FrameRate 5   // 设置为5 FPS（用于测试）
r.Mobile.FrameRate 30  // 设置为30 FPS
r.Mobile.FrameRate 60  // 设置为60 FPS

注意事项：

• Android驱动碎片化：由于Android驱动社区的碎片化，某些设备系列可能不支持此功能
• 需要额外测试：必须确保在所有目标设备上测试功能是否正常工作
• 输入延迟检查：某些设备上启用帧率控制可能会影响输入响应

适用场景：

• 需要**一致的UI体验**的项目
• 需要通过降低帧率**回收性能**的场景
• 车载HMI应用，需要精确控制帧率

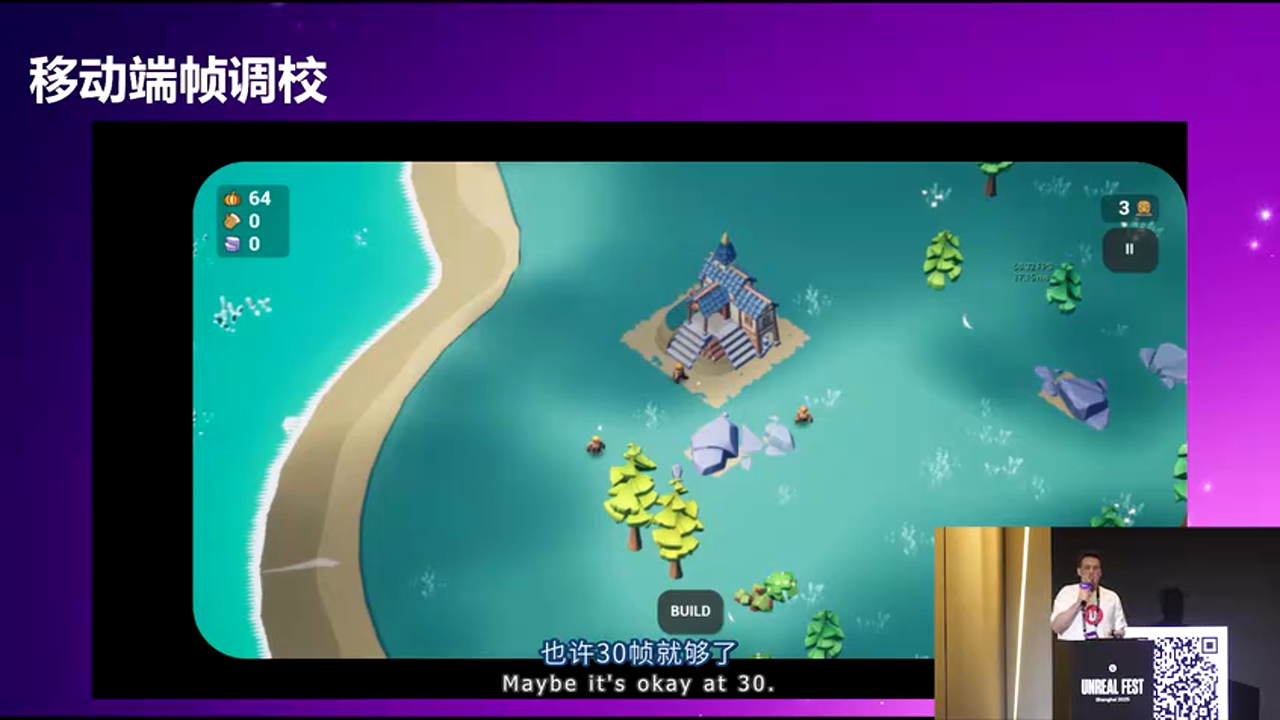

从实际演示可以看到，帧率控制可以实时调整，从5 FPS切换到60 FPS，响应非常迅速。这对于性能测试和优化非常有用。

性能优化技术¶

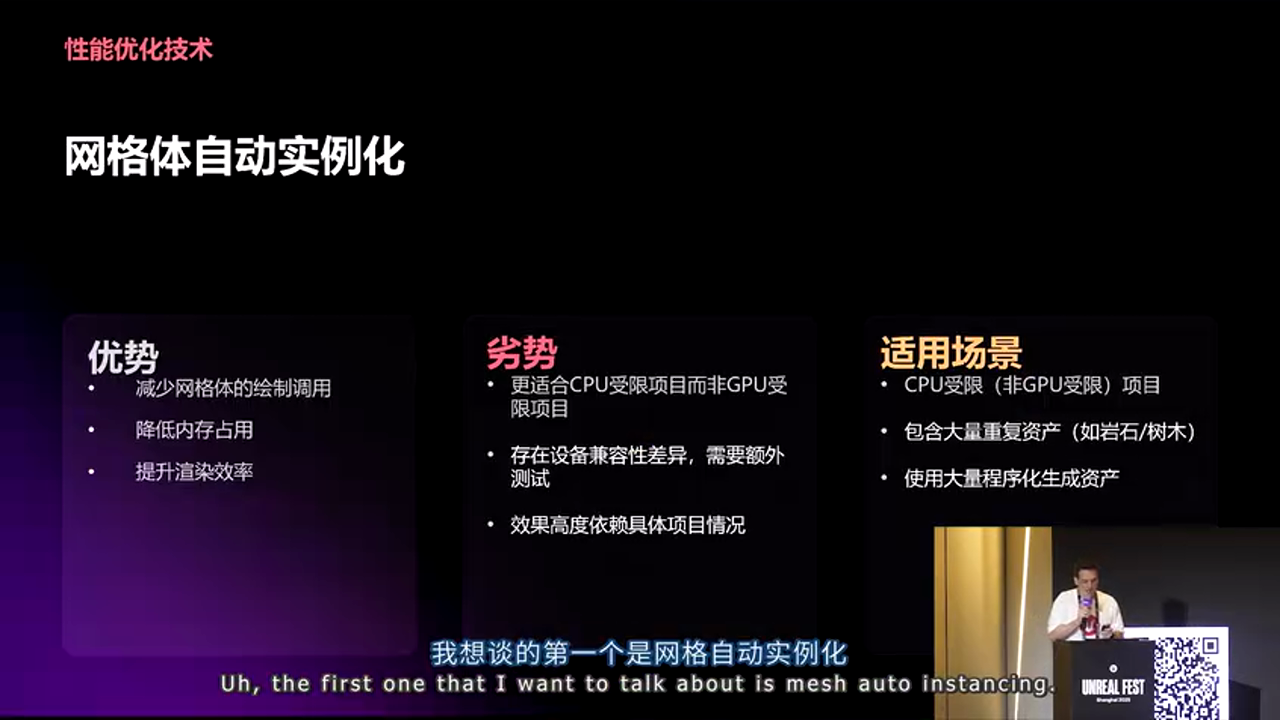

Mesh自动实例化（Mesh Auto-instancing）¶

Mesh自动实例化**是虚幻引擎移动端的默认优化技术，可以**自动合并Draw Call，显著提升性能。

核心原理：

自动实例化通过将**相同材质和网格**的多个对象合并到单个Draw Call中来实现。这减少了CPU向GPU发送命令的开销。

性能数据：

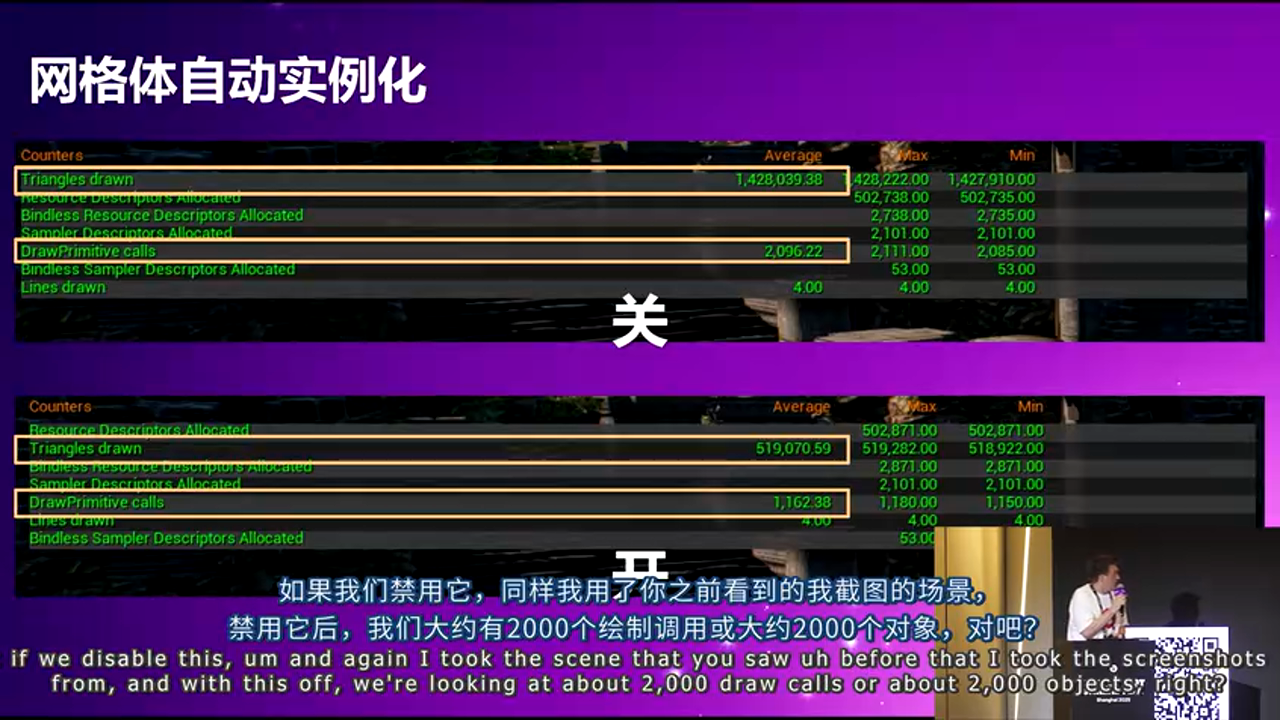

在实际测试中： - 关闭自动实例化：约2000个Draw Call - 开启自动实例化：约1100个Draw Call - 性能提升：Draw Call数量减少近**50%**

设计意图：

Draw Call是渲染性能的关键瓶颈之一。每次Draw Call都需要CPU准备数据、发送命令到GPU，这个过程有固定开销。通过减少Draw Call数量，可以显著降低CPU开销，释放CPU资源用于其他系统（如物理、AI等）。

控制方式：

可以通过控制台命令实时开关：

// 命令示例
r.Mobile.InstancedStereo 0  // 关闭
r.Mobile.InstancedStereo 1  // 开启（默认）

注意事项：

• 自动实例化是**默认开启**的，但开发者应该了解其工作原理
• 在某些特殊情况下，可能需要关闭以支持特定的渲染需求
• 自动实例化主要影响**内存管理**和**渲染性能**两个方面

动画预算分配器（Animation Budget Allocator）¶

**动画预算分配器**是一个智能的动画性能管理系统，类似于《巫师》Demo中使用的技术概念。

核心概念：

与传统的手动优化不同，动画预算分配器采用**目标驱动**的方式：

1. 设定性能目标：为所有动画指定一个总的时间预算（如1毫秒）
2. 系统自动分配：系统自动在所有动画之间分配这个预算
3. 优先级管理：根据距离、重要性等因素动态调整每个动画的质量

技术原理：

// [AI补充] 动画预算分配器的核心逻辑
class AnimationBudgetAllocator {
    float TotalBudget = 1.0f;  // 总预算：1毫秒

    void AllocateBudget(Array<SkeletalMesh> Meshes) {
        // 1. 计算所有动画的基础成本
        float TotalCost = CalculateTotalCost(Meshes);

        // 2. 如果超过预算，按优先级降低质量
        if (TotalCost > TotalBudget) {
            // 3. 优先保证近距离、重要的角色
            SortByPriority(Meshes);  // 按距离、重要性排序

            // 4. 动态降低低优先级角色的动画质量
            ReduceQuality(Meshes, TotalCost - TotalBudget);
        }
    }
}

**设计意图**是避免手动优化中的"试错-减少-测试"循环。开发者只需设定性能目标，系统会自动处理优化细节。

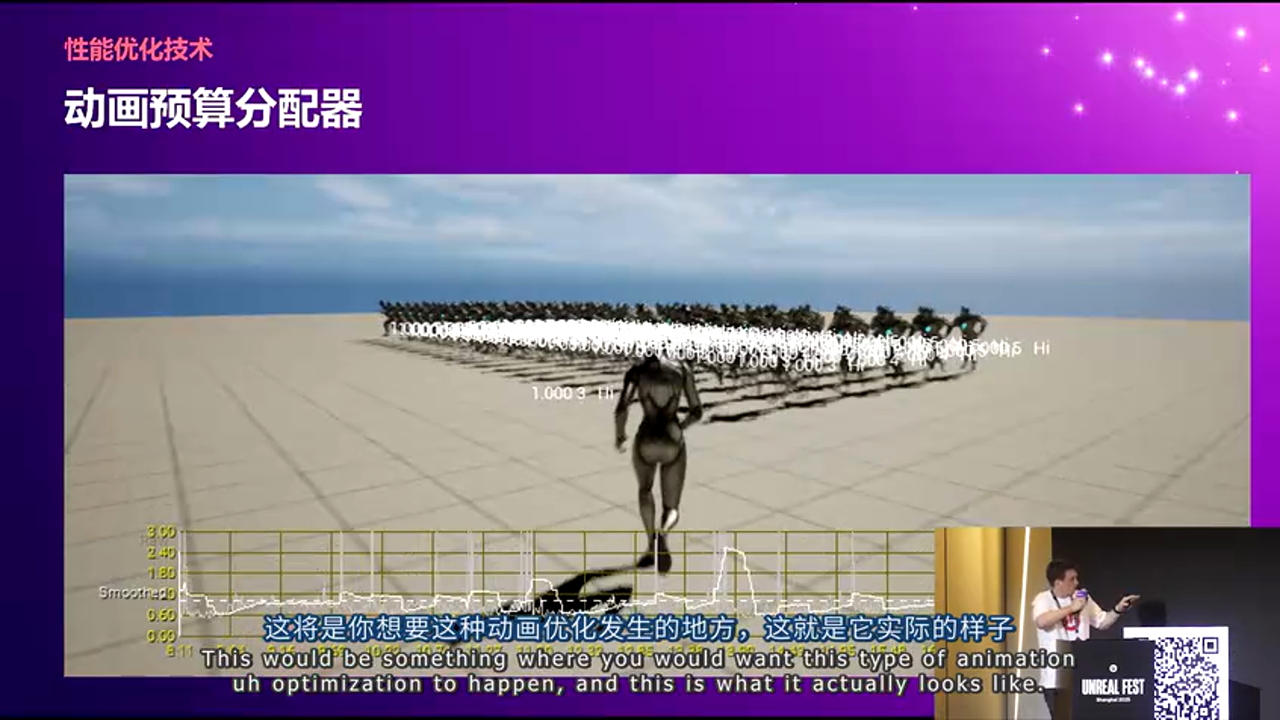

视觉效果：

在包含大量骨骼网格的场景中，系统会根据距离等因素动态调整动画质量。靠近摄像机的角色获得更多预算，远离的角色可能使用较低质量的动画。

适用场景：

• 包含大量**动画骨骼网格**的场景
• **MMO游戏**中的玩家聚集区域
• 需要大量NPC的场景（如城镇、商店、银行等）

局限性：

• 在**低端设备**上效果有限，因为设备本身资源就很少
• 需要合理的性能预算设置，过于激进的设置可能导致视觉质量问题

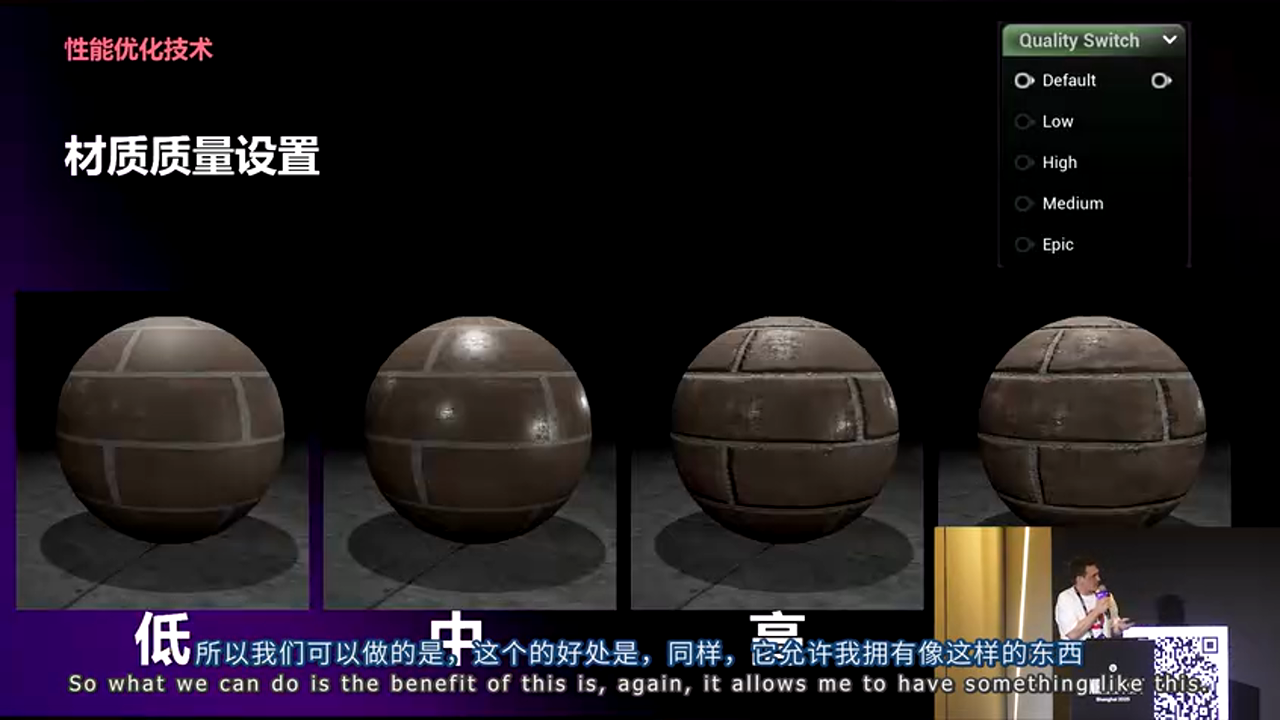

材质质量设置（Material Quality Settings）¶

**材质质量设置**是虚幻引擎"一对多"（One-to-Many）哲学的重要体现，允许一个材质适配多个平台。

核心概念：

材质可以设置多个质量级别（Low、Medium、High、Epic），每个级别可以有不同的材质表达式和参数。引擎会根据目标平台自动选择合适的级别。

质量级别配置：

• Low：移动设备低端配置
• Medium：移动设备高端配置
• High：主机平台
• Epic：PC平台

技术实现：

材质编辑器中可以为每个质量级别设置不同的节点网络：

// [AI补充] 材质质量设置的实现方式
Material MyMaterial {
    Quality Low {
        // 简单的纹理采样
        BaseColor = Texture2D.Sample(DiffuseTexture);
        Roughness = 0.5;  // 固定值
    }

    Quality Medium {
        // 添加细节纹理
        BaseColor = Blend(DiffuseTexture, DetailTexture);
        Roughness = Texture2D.Sample(RoughnessTexture);
    }

    Quality High {
        // 完整的PBR材质
        BaseColor = ComplexBlending(...);
        Roughness = AdvancedCalculation(...);
        Normal = NormalMapping(...);
    }
}

优势：

• 一次制作，多平台使用：同一个材质可以适配所有目标平台
• 无需维护多个版本：不需要为Xbox、PlayStation、移动设备分别创建材质
• 自动平台适配：引擎根据设备能力自动选择合适级别

注意事项：

• 需要为**所有目标平台**创建质量级别
• 如果某个质量级别缺失，材质可能无法正常工作
• 材质编辑器工作量会增加，但减少了后续维护成本

扩展应用：

材质质量设置的概念同样适用于**静态网格**和**骨骼网格**，通过LOD系统实现：

• 静态网格LOD：根据距离自动切换不同细节级别
• 骨骼网格LOD：可以降低骨骼数量或动画精度

这些工具已经在**《Fortnite》**等大型项目中得到验证，说明其稳定性和有效性。

调试与性能分析工具¶

Visual Studio Android游戏开发扩展¶

**Visual Studio Android游戏开发扩展**由微软开发，可以将Visual Studio转换为Android开发环境。

核心功能：

• 统一的开发环境：在Visual Studio中直接调试Android项目
• 熟悉的工具链：使用日常使用的Visual Studio工具进行Android开发
• 无缝集成：可以直接附加到Android项目进行调试

使用场景：

• 需要在Windows环境下开发Android项目
• 希望使用Visual Studio的调试功能
• 减少IDE切换的开销

注意事项：

• 需要**一次性配置**，可能需要20-30分钟
• 配置较为复杂，但只需设置一次

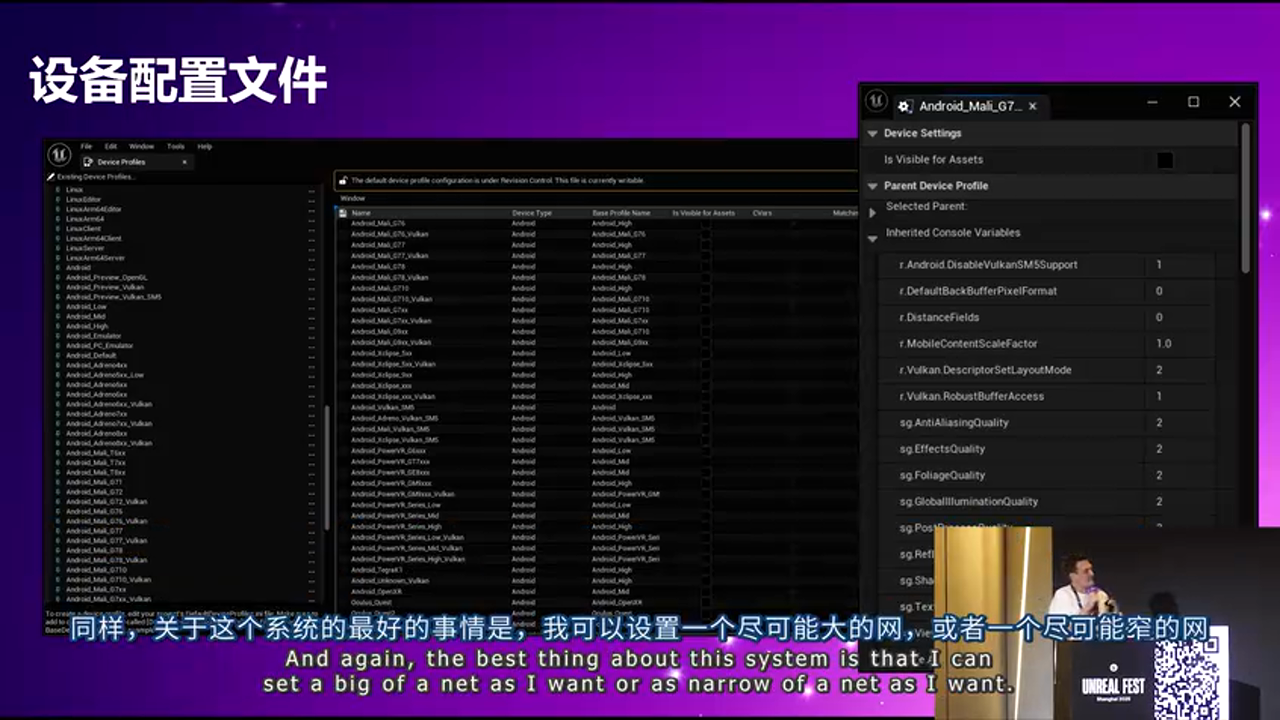

设备配置（Device Profiles）¶

**设备配置**是Sam最喜欢的特性之一，完美体现了虚幻引擎的"一对多"哲学。

核心概念：

设备配置允许开发者为不同设备或设备类别定义独立的渲染设置。可以按平台（Android Low/Medium/High）或具体设备型号（如Adreno 6X、Vulkan 7等）进行配置。

配置选项：

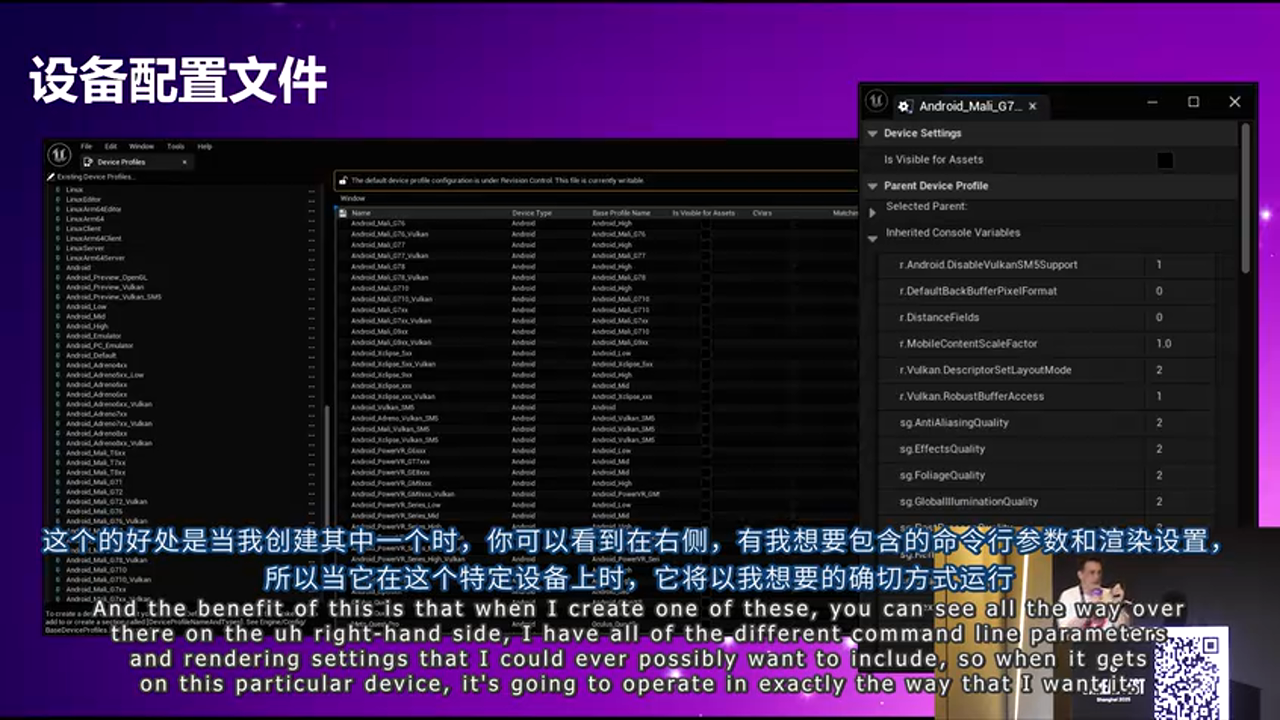

设备配置包含所有可能的命令行参数和渲染设置，可以精确控制：

• 分辨率设置
• 材质质量级别
• 阴影质量
• 后处理效果
• 各种性能开关

灵活性：

配置的范围可以非常广泛或非常具体：

• 广泛配置：Android Low/Medium/High，覆盖大量设备
• 具体配置：特定GPU型号（如Adreno 630、Mali-G78等）
• 混合策略：针对特定处理器范围的配置（如最近5年发布的处理器）

工作流程：

1. 确定目标设备范围
2. 创建设备配置
3. 设置渲染参数
4. 一次配置，长期使用
5. 根据设备更新情况添加或移除命令

实际应用：

设备配置可以与材质质量设置、LOD系统等配合使用，实现精细的平台适配：

• 同一资源在不同设备上使用不同配置
• Nanite等新技术可以与传统渲染路径共存
• 所有配置都在同一个项目中管理

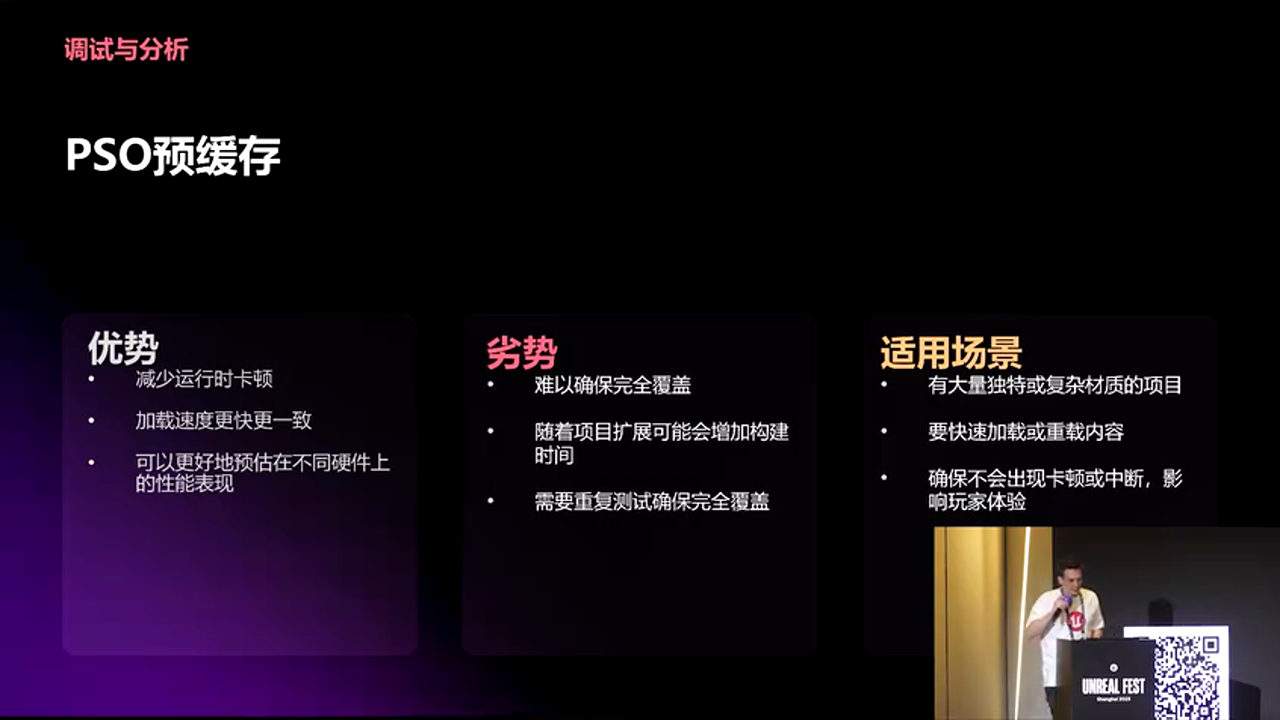

PSO预缓存（PSO Pre-caching）¶

**PSO预缓存**是UE5.6及以后版本的新系统，用于解决移动端Shader编译导致的卡顿问题。

核心问题：

PSO（Pipeline State Object）**是GPU渲染管线的状态对象。在移动端，首次使用某个Shader组合时，GPU需要编译PSO，这个过程会导致**明显的卡顿，这就是"Unreal Stutter"的主要原因。

解决方案：

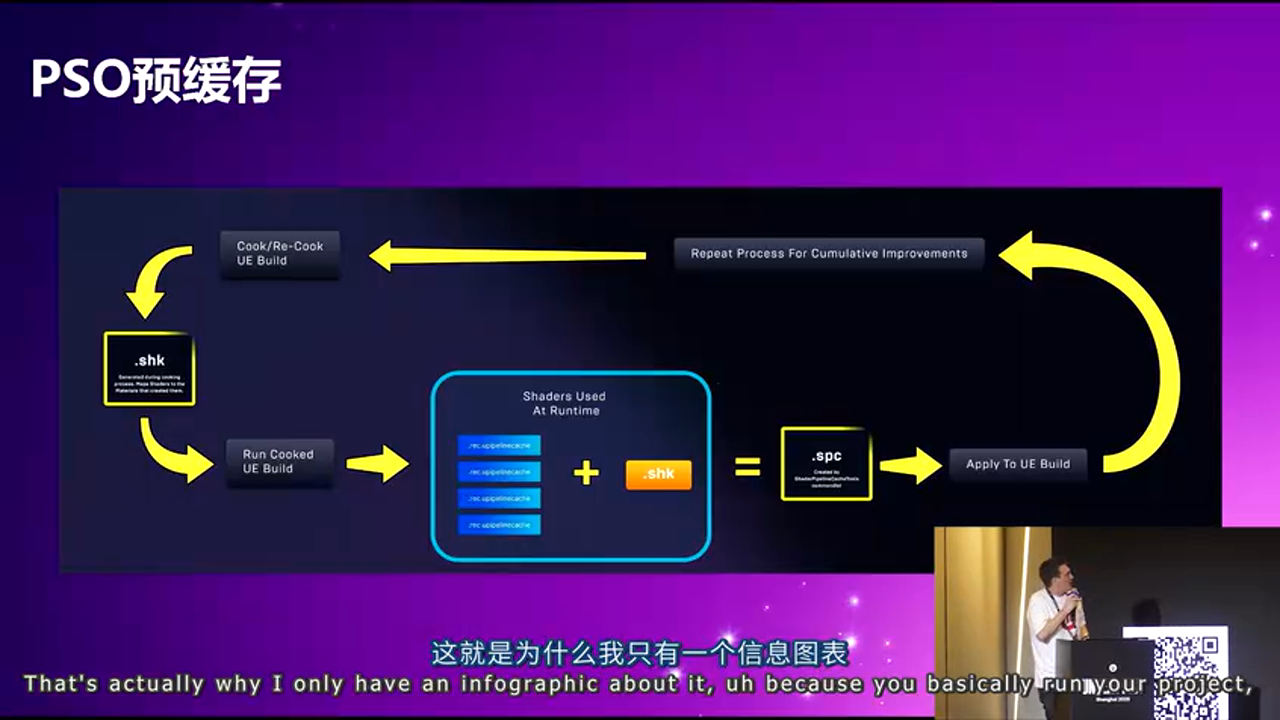

PSO预缓存系统会自动捕获项目运行时使用的所有PSO组合，并在项目启动时预编译，避免运行时卡顿。

技术实现：

• 自动捕获：系统在开发过程中自动记录使用的PSO
• 持续更新：在整个开发周期中持续捕获新的PSO组合
• 后台工作：整个过程在后台自动完成，无需手动干预

版本差异：

• UE5.6之前：PSO缓存需要手动管理
• UE5.6及以后：完全自动化，开箱即用

使用建议：

1. 正常运行项目
2. 系统自动捕获PSO
3. 在构建中应用缓存
4. 在整个开发周期中重复此过程
5. 最终获得完整的PSO覆盖

注意事项：

• 如果遇到PSO相关问题，很可能是引擎问题，而不是项目问题
• 系统设计为"零配置"，如果出现问题应该报告给Epic Games

教育意义：

虽然PSO是**非常高级的主题**（通常只有高级图形工程师处理），但了解PSO缓存的概念对于理解"Unreal Stutter"的原因和解决方案非常重要。

实战总结与建议¶

方案对比总结¶

移动端渲染管线选择

前向着色 vs 延迟着色 - 🟢 前向着色优势：设备兼容性广、支持MSAA、适合预计算光照、本地光源性能好 - 🔴 前向着色劣势：动态光照弱、内存消耗高、视觉质量相对较低 - 🟢 延迟着色优势：复杂光照性能好、视觉质量高、Tile-based GPU优化、默认选项 - 🔴 延迟着色劣势：需要高端设备、预计算光照选项受限、不支持MSAA

选择建议：根据项目类型和目标设备选择。预计算光照 + 本地光源 = 前向着色；动态光照 + 大型场景 = 延迟着色。

性能优化技术优先级

快速见效（推荐优先使用） - AMD FSR移动版：2-4倍性能提升，零成本启用 - Mesh自动实例化：默认开启，了解其工作原理 - 移动端帧率控制：需要精确帧率控制时使用

深度优化（需要更多工作） - 动画预算分配器：大量动画角色场景 - 材质质量设置：跨平台项目必备 - 设备配置：针对特定设备优化

基础设施（长期维护） - PSO预缓存：UE5.6+自动处理 - Visual Studio Android扩展：开发环境配置

避坑指南¶

渲染管线选择：

• **不要**默认使用延迟着色而不考虑项目需求
• **不要**忽略目标设备的GPU架构类型
• **要**在目标设备上测试两种管线的性能差异
• **要**考虑项目的光照复杂度选择合适管线

FSR使用：

• **不要**将Sharpness值设置为1.0（会出现明显瑕疵）
• **不要**在生产环境直接使用编辑器测试值
• **要**在设备上验证FSR效果
• **要**在性能和质量之间找到平衡点（建议0.01-0.5）

帧率控制：

• **不要**忽略Android驱动碎片化问题
• **不要**在所有设备上启用而不测试
• **要**检查输入延迟影响
• **要**考虑用户体验，不要设置过低帧率

材质质量设置：

• **不要**遗漏某些目标平台的质量级别
• **不要**过度复杂化低质量级别（违背优化目的）
• **要**为所有目标平台创建质量级别
• **要**利用材质质量设置实现跨平台适配

设备配置：

• **不要**创建过于具体的配置（维护成本高）
• **不要**忽略设备更新导致的配置失效
• **要**定期更新和清理配置
• **要**平衡配置的广泛性和精确性

PSO预缓存：

• **不要**在UE5.6之前手动管理PSO缓存（工作量巨大）
• **不要**忽略PSO缓存问题（很可能是引擎bug）
• **要**理解PSO缓存解决"Unreal Stutter"的原理
• **要**在整个开发周期中运行项目以积累PSO覆盖

最佳实践¶

性能优化工作流：

1. 基线测试：在目标设备上建立性能基线
2. 快速优化：优先使用FSR、自动实例化等零成本技术
3. 深度优化：根据性能分析结果，应用动画预算、材质质量等技术
4. 平台适配：使用设备配置针对不同设备优化
5. 持续测试：在整个开发周期中持续测试和优化

开发效率提升：

• 了解引擎能力：虚幻引擎提供了大量内置优化工具，了解这些工具可以避免重复造轮子
• 使用第三方插件：如AMD FSR等，可以快速获得性能提升
• 统一开发环境：使用Visual Studio Android扩展可以减少工具切换开销

视觉质量与性能平衡：

• 不要过度优化：在保证视觉质量的前提下进行优化
• 利用质量设置：通过材质质量、LOD等系统实现自动适配
• 测试驱动优化：基于实际测试数据而非猜测进行优化

总结¶

移动端性能优化是一个**系统工程**，需要从渲染管线选择、性能优化技术应用、平台适配等多个维度进行考虑。虚幻引擎提供了丰富的工具和选项，但关键在于**理解原理**和**合理选择**。

核心要点回顾：

1. **渲染管线选择**是基础，应该根据项目需求和目标设备特性进行选择
2. **AMD FSR移动版**是最简单易用的性能提升方案，建议优先尝试
3. Mesh自动实例化、**动画预算分配器**等技术可以显著降低Draw Call和CPU开销
4. **材质质量设置**和**设备配置**是实现跨平台适配的关键技术
5. **PSO预缓存**在UE5.6+中自动处理，解决了移动端Shader编译卡顿问题

下一步行动：

• 在项目中评估渲染管线选择
• 尝试启用AMD FSR移动版并测试性能提升
• 根据项目需求配置材质质量设置和设备配置
• 在整个开发周期中持续进行性能测试和优化

移动端性能优化不是一次性的工作，而是需要在整个项目周期中持续关注和调整的过程。通过合理使用虚幻引擎提供的工具和技术，可以在保证视觉质量的前提下，实现优秀的性能表现。

参考资源

演讲中提到的所有技术都有官方文档链接，建议查阅Epic Games官方文档获取最新信息和详细配置说明。
