深度剖析 Snapdragon Profiler：移动游戏性能与功耗优化实战指南¶

加入 UE5 技术交流群¶

如果您对虚幻引擎5的图形渲染技术感兴趣,欢迎加入我们的 UE5 技术交流群!

扫描上方二维码添加个人微信 wlxklyh,备注"UE5技术交流",我会拉您进群。

在技术交流群中,您可以: - 与其他UE开发者交流渲染技术经验 - 获取最新的GDC技术分享和解读 - 讨论图形编程、性能优化、构建工具流、动画系统等话题 - 分享引擎架构、基建工具等项目经验和技术难题

视频来源: [UFSH2025]利用Snapdragon Profiler, 助力游戏性能功耗优化 | 李娟 高通中国 游戏开发者关系和技术组工程师

视频链接: https://www.bilibili.com/video/BV1i2sNzXEBU

内容说明: 本文基于视频内容,由 AI 辅助整理生成,旨在帮助开发者系统掌握 Snapdragon Profiler 工具的使用方法与性能优化技巧。

导读¶

核心观点: 1. 性能优化不只是"减法",更应该是通过"增效"提高硬件利用率和并行性 2. Snapdragon Profiler 提供了从 API 调用到 GPU 硬件级别的完整性能分析链路 3. 理解 GPU 执行流程(Binning-Rendering)和负载特征是优化的关键

前置知识: 本文假设读者具备基本的图形 API (Vulkan/OpenGL ES) 知识,了解移动端 GPU 的 Tile-Based Rendering 架构。

一、移动游戏性能优化的两大方向¶

1.1 减法优化 vs 增效优化¶

在移动游戏开发中,性能优化通常有两种思路:

减法优化(Reduction): - 降低画质(减少粒子数、关闭特效) - 简化场景复杂度 - 降低分辨率

这是一种"防守型"策略,通过牺牲视觉质量换取性能。

增效优化(Efficiency): - 提高硬件利用率:让 GPU/CPU 更充分地工作 - 增强并行性:合理安排任务,减少等待时间 - 优化执行路径:减少不必要的 Load/Store 操作

设计决策: 增效优化能在保持画质的前提下,通过更智能的资源调度实现性能提升,是更高级的优化策略。

二、高通游戏开发工具生态¶

2.1 工具全家桶概览¶

高通为移动游戏开发者提供了完整的性能分析工具链:

五大工具类别:

1. 性能分析与调优工具
2. Snapdragon Profiler (SDP): GUI 工具,支持实时监控和帧捕获分析
3. SDP Command Line: 轻量级命令行工具,可集成到自动化测试流程

4. Profiling Library (Pill): 可嵌入游戏内部的性能监控库

5. 着色器优化工具

6. Adreno Offline Compiler: 离线分析 Shader 复杂度,提供指令数、寄存器占用等统计信息

7. Vulkan Debug Layer

8. 提供性能相关的验证和提示信息

9. 平台插件

10. Windows on Snapdragon Plugin: 支持在 ARM 架构 Windows 设备上开发

11. 开源资源

12. GitHub 上的示例代码和插件

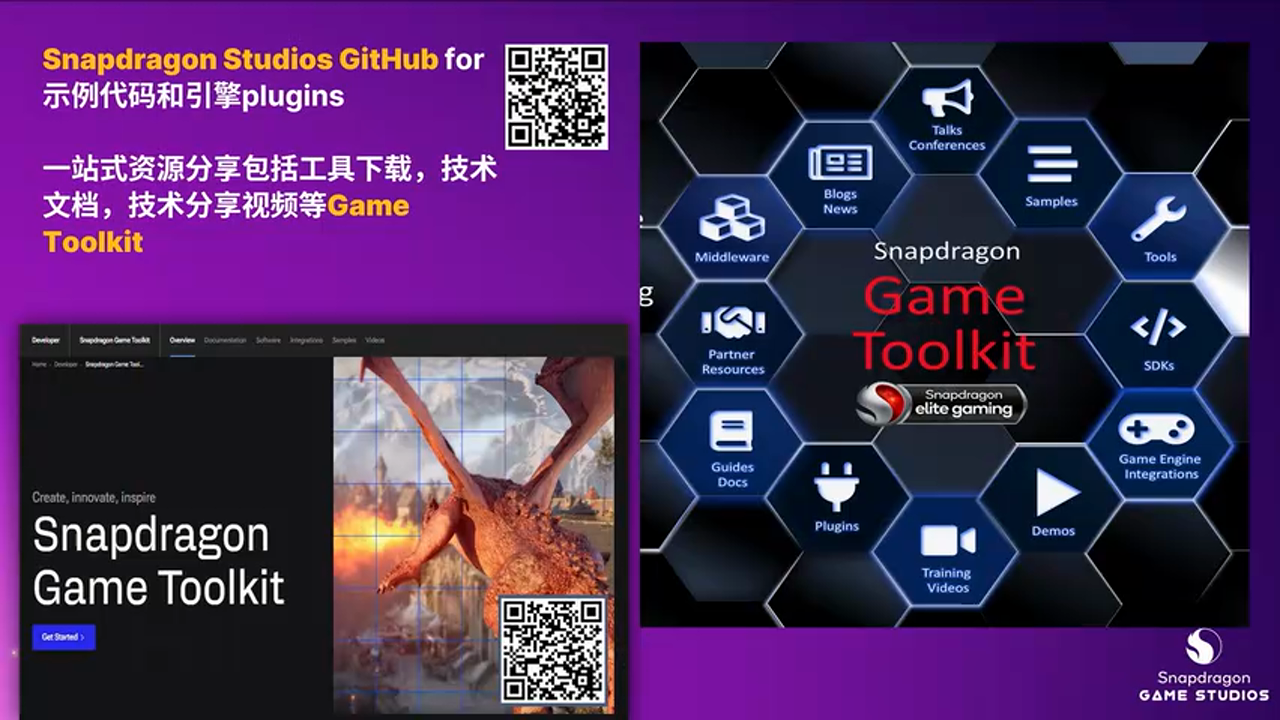

获取方式: 访问高通开发者中心官网 (developer.qualcomm.com) 可下载所有工具、文档和示例代码。

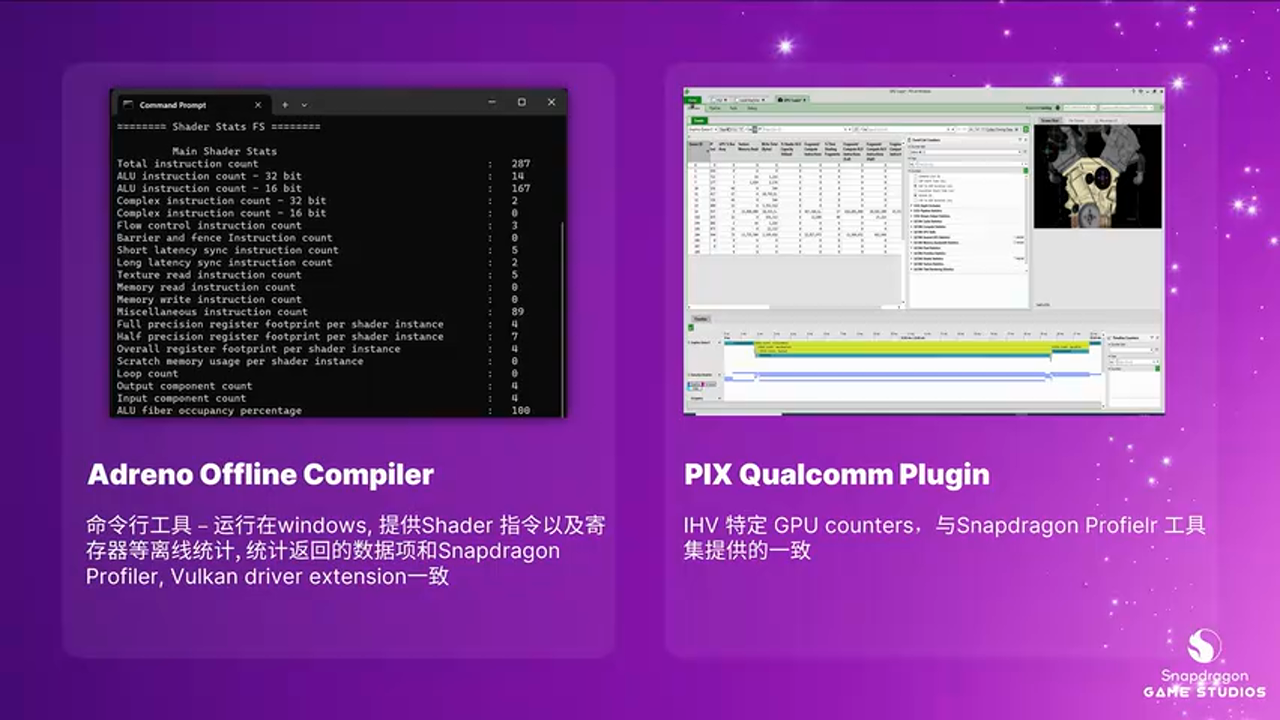

2.2 Adreno Offline Compiler 简介¶

这是一个运行在 Windows 上的离线工具,主要用于 Shader 性能预分析:

输入: GLSL/SPIR-V Shader 源码

输出: - 指令条数统计 - 寄存器占用 (Register Footprint) - ALU/Texture 指令比例

应用场景: - 在发布前评估 Shader 复杂度 - 对比不同 Shader 实现方案的性能

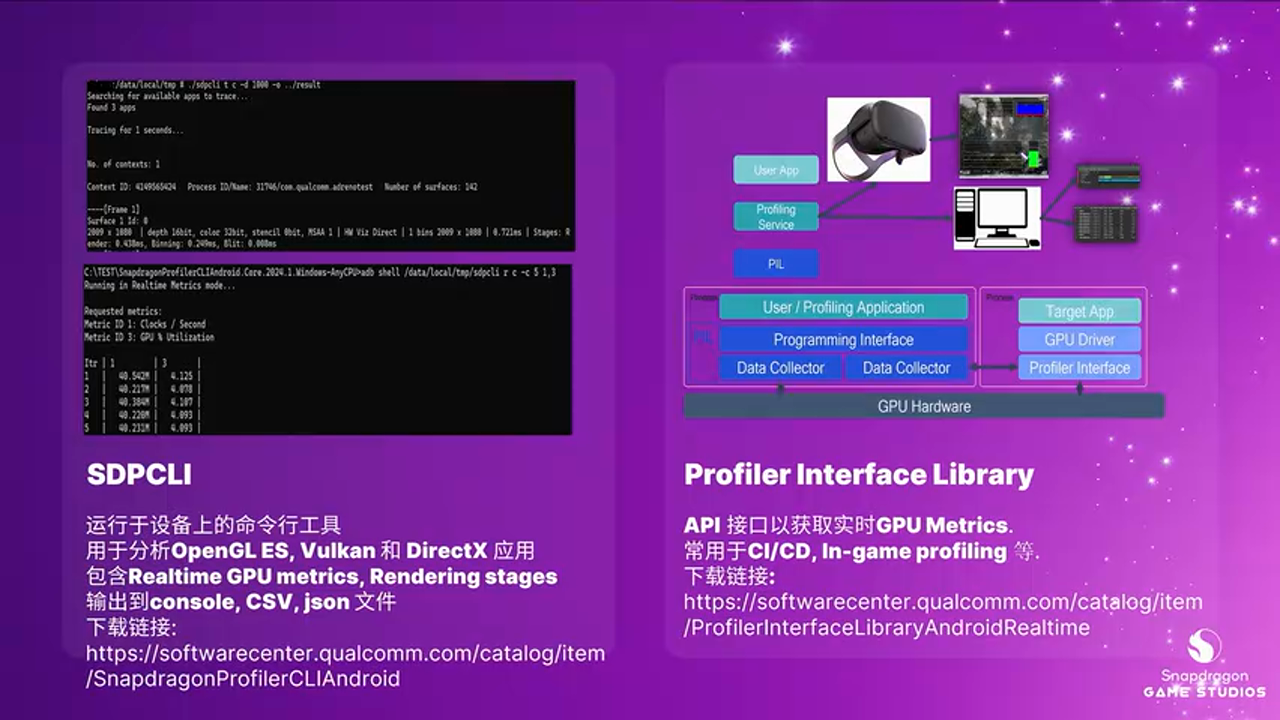

2.3 SDP Command Line 工具¶

特点: - 轻量级,运行在设备端 - 易于集成到 CI/CD 流程 - 可自动化采集性能数据

输出数据: 1. 实时 GPU 指标 (GPU Frequency, Utilization 等) 2. Render Pass 级别数据 - 每个 Pass 的 GPU 时间 - Surface 属性 (Attachment 数量、尺寸、格式等)

2.4 Profiling Library (Pill)¶

相比 SDP,Pill 库更加轻量: - 直接集成到游戏代码中 - 支持实时在屏幕上显示 GPU 指标 - 数据丰富度低于 SDP,但性能开销更小

使用案例:

// [示例代码] 集成 Pill 库实时显示 GPU 利用率
#include <profiling_lib.h>

void GameLoop() {
    ProfilingLib::BeginFrame();

    // 游戏逻辑...

    float gpuUtil = ProfilingLib::GetGPUUtilization();
    DrawDebugText("GPU: %.1f%%", gpuUtil * 100);

    ProfilingLib::EndFrame();
}

三、Snapdragon Profiler 核心功能详解¶

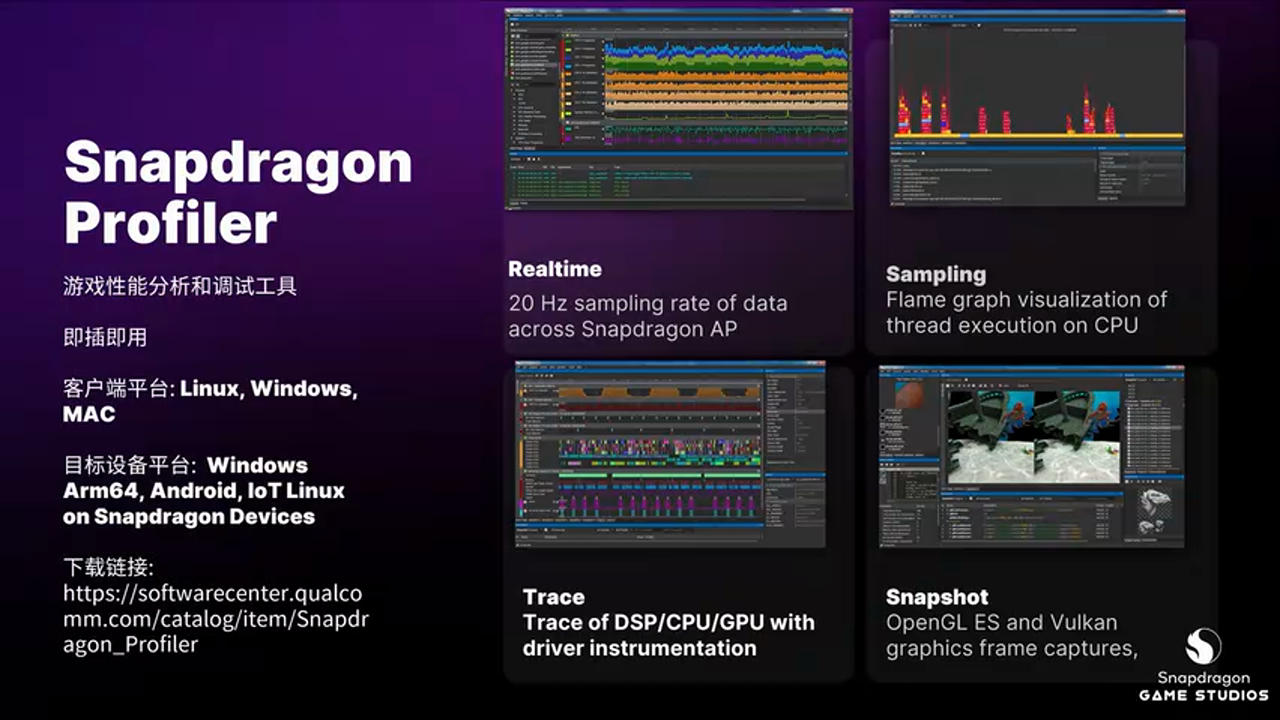

3.1 工具架构¶

Snapdragon Profiler 由三部分组成:

1. Profiler (主机端): 运行在 Windows/Linux/macOS 上的 GUI 程序
2. Server (设备端): 在 Android 设备上采集数据的守护进程
3. 驱动支持: 提供硬件级别的性能计数器

更新频率: 约每月更新一次,持续支持最新的 Adreno GPU 型号。

3.2 四种工作模式¶

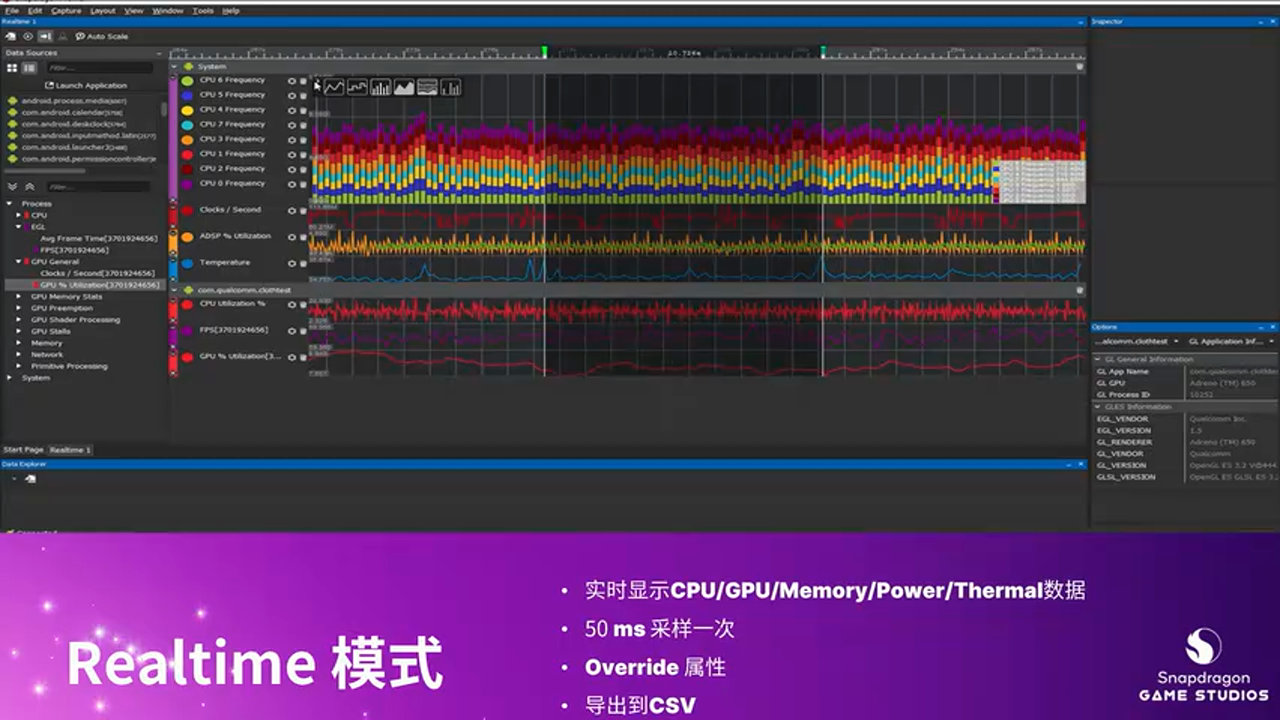

1. Realtime Mode (实时模式)

连续监控游戏运行状态,提供: - CPU/GPU 利用率曲线 - 功耗数据 (GPU、CPU 大核/小核功耗分解) - 内存占用、温度等系统指标

回答的核心问题: - 我的游戏是 CPU Bound 还是 GPU Bound? - 各个硬件模块的负载分布如何? - 功耗热点在哪里?

重要更新: SDP 2025.7 版本新增了 功耗 Breakdown 功能,可以单独查看 GPU、CPU 大核、CPU 小核的功耗占比,采样率为 50ms。

2. Sampling Mode (采样模式)

基于 CPU 端的函数调用采样 (Callstack Sampling): - 捕获一段时间内的 CPU 函数执行热点 - 结合系统事件 (线程调度、中断等) - 提供火焰图 (Flame Graph) 视图

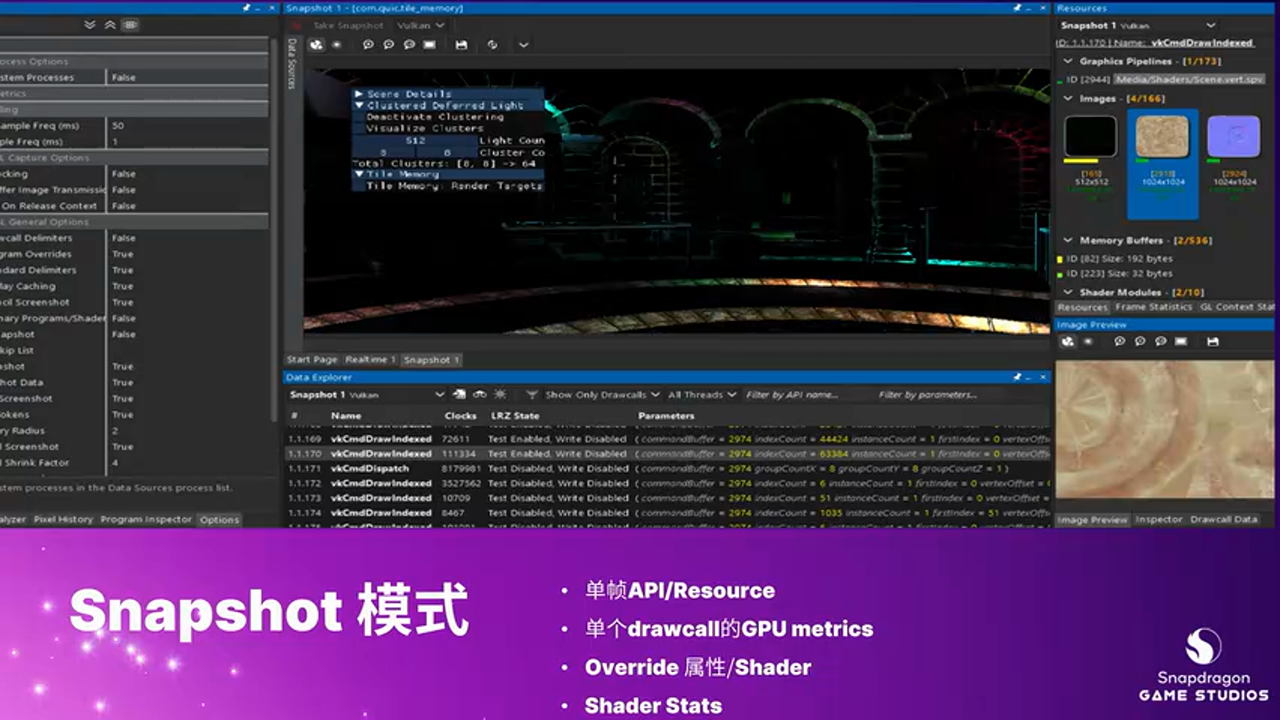

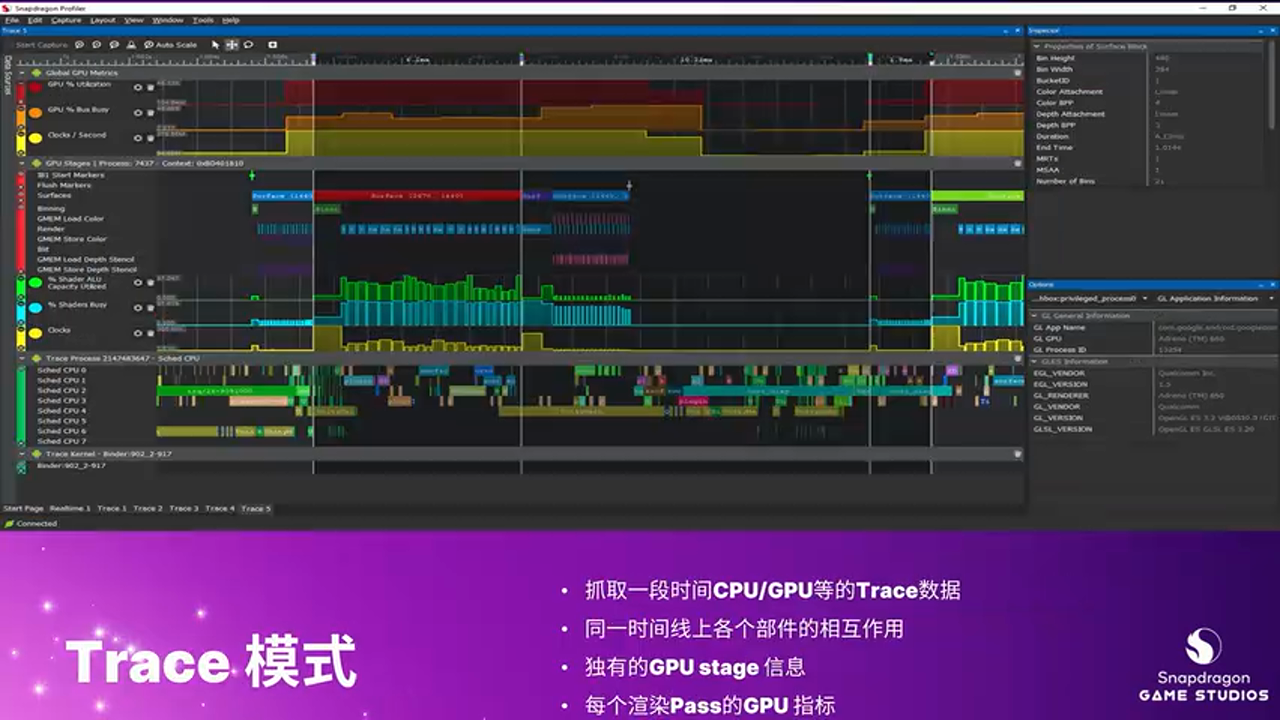

3. Snapshot Mode (快照模式)

这是最强大的调试模式,支持: - API Trace: 捕获所有 Vulkan/OpenGL ES API 调用 - Shader 调试: 查看每个 Draw Call 使用的 Shader 代码 - GPU 指标关联: 将每个 API 调用与对应的 GPU 硬件指标绑定

回答的核心问题: - 哪个 Render Pass 最耗时? - 某个 Draw Call 的 GPU 瓶颈在哪里 (FS/VS/Memory)? - 为什么会出现 GPU Idle?

4. Frame Debugger Mode (帧调试模式)

逐 Draw Call 分析,可查看: - 每个 Draw Call 渲染的中间结果 - Shader 输入/输出数据 - 纹理、Framebuffer 内容

四、理解 GPU 执行流程:Binning 与 Rendering¶

4.1 移动 GPU 的 Tile-Based Rendering¶

Adreno GPU 采用 Tile-Based Deferred Rendering (TBDR) 架构:

执行流程:

1. Binning Pass (分块阶段)
2. 运行 Vertex Shader
3. 将几何体划分到屏幕的各个 Tile 中

4. 生成每个 Tile 的绘制列表

5. Rendering Pass (渲染阶段)

6. 逐 Tile 执行 Fragment Shader
7. 所有中间数据存储在片上内存 (On-Chip Memory)
8. 最终结果写回系统内存

性能影响因素:

Binning 时间过长的原因: - Vertex Shader 复杂度过高 - 几何体数量过多 - 过多的 Draw Call

Rendering 时间过长的原因: - Fragment Shader 计算量大 - 过度绘制 (Overdraw) 严重 - 纹理采样开销高

4.2 Render Pass 属性分析¶

在 SDP 的 Snapshot 模式中,可以查看每个 Render Pass 的详细属性:

关键属性:

• Render Mode: Binning (分块模式) 还是 Direct (直接渲染模式)
• Attachment Count: 该 Pass 使用的 Color/Depth 附件数量
• Surface Size: Framebuffer 的分辨率
• Load/Store Operations: 决定是否需要从系统内存读取/写回数据

优化建议:

// [AI补充] 优化 Vulkan Render Pass Load/Store 操作
VkRenderPassBeginInfo renderPassInfo{};
renderPassInfo.sType = VK_STRUCTURE_TYPE_RENDER_PASS_BEGIN_INFO;

// 关键优化点1: 如果不需要保留上一帧的数据,使用 DONT_CARE
VkAttachmentDescription colorAttachment{};
colorAttachment.loadOp = VK_ATTACHMENT_LOAD_OP_CLEAR;  // 或 DONT_CARE
colorAttachment.storeOp = VK_ATTACHMENT_STORE_OP_STORE;

// 关键优化点2: Depth/Stencil 如果不需要保留,避免 Store
VkAttachmentDescription depthAttachment{};
depthAttachment.loadOp = VK_ATTACHMENT_LOAD_OP_CLEAR;
depthAttachment.storeOp = VK_ATTACHMENT_STORE_OP_DONT_CARE;  // 不写回系统内存!

性能陷阱: 不必要的 Load Color/Store Depth 操作会导致大量带宽浪费,在 SDP 中会显示为 "Load Color" 或 "Store Depth" 阶段耗时。

4.3 Tile 数量的影响¶

Render Pass 的 Tile 数量可通过 Render Target Count 推断:

• Tile 越多,GPU 需要在多个 Tile 之间切换
• 每次切换都可能涉及 GMEM (On-Chip Memory) 的写出 (Resolve)

计算公式 (基于上下文推断):

Tile Count ≈ (Framebuffer Width / Tile Width) × (Framebuffer Height / Tile Height)

优化策略: - 降低 Framebuffer 分辨率 - 减少 Attachment 数量 (特别是 MRT 多目标渲染)

五、Snapshot 模式深度实战¶

5.1 捕获单帧数据¶

操作步骤: 1. 在 SDP 中选择 "Snapshot" 模式 2. 运行游戏到目标场景 3. 点击 "Capture Frame" 捕获一帧 4. 同时勾选需要采集的 GPU 指标 (如 GPU Clocks)

数据分析流程:

1. 按 GPU 时间排序
2. 找出最耗时的 Render Pass

3. 查看是 Binning 还是 Rendering 阶段占主导

4. 结合 GPU 指标定位瓶颈

5. 如果 Fragment Shading 占比高 → FS Bound
6. 如果 Vertex Shading 占比高 → VS Bound
7. 如果 Memory Read 占比高 → Memory Bound

5.2 Shader 统计信息¶

SDP 会显示每个 Shader 的编译后统计数据 (类似 Adreno Offline Compiler):

关键指标:

• Instruction Count: 指令总数
• Full ALU / Half ALU: 全精度/半精度 ALU 指令数
• Memory Fetch: 内存读取指令 (Texture Sampling、Uniform Buffer 读取等)
• Register Footprint: 每个 Thread 使用的寄存器数量

性能影响:

寄存器占用过高的后果: - GPU 的寄存器文件大小是固定的 - 每个 Thread 占用的寄存器越多,能并行运行的 Thread 数量就越少 - 降低了 GPU 的并行度 (Occupancy)

优化建议: - 减少 Shader 中的临时变量 - 使用 mediump (半精度) 代替 highp - 拆分复杂的 Shader 为多个简单的 Pass

5.3 Override Shader 功能¶

SDP 支持在运行时替换 Shader:

使用场景: 1. 修改 Shader 代码 2. 在 SDP 中点击 "Override Shader" 3. 实时 Apply 到游戏中,立即看到效果

典型应用: - 快速验证 Shader 优化效果 - A/B 测试不同的 Shader 实现

六、GPU 架构深度剖析¶

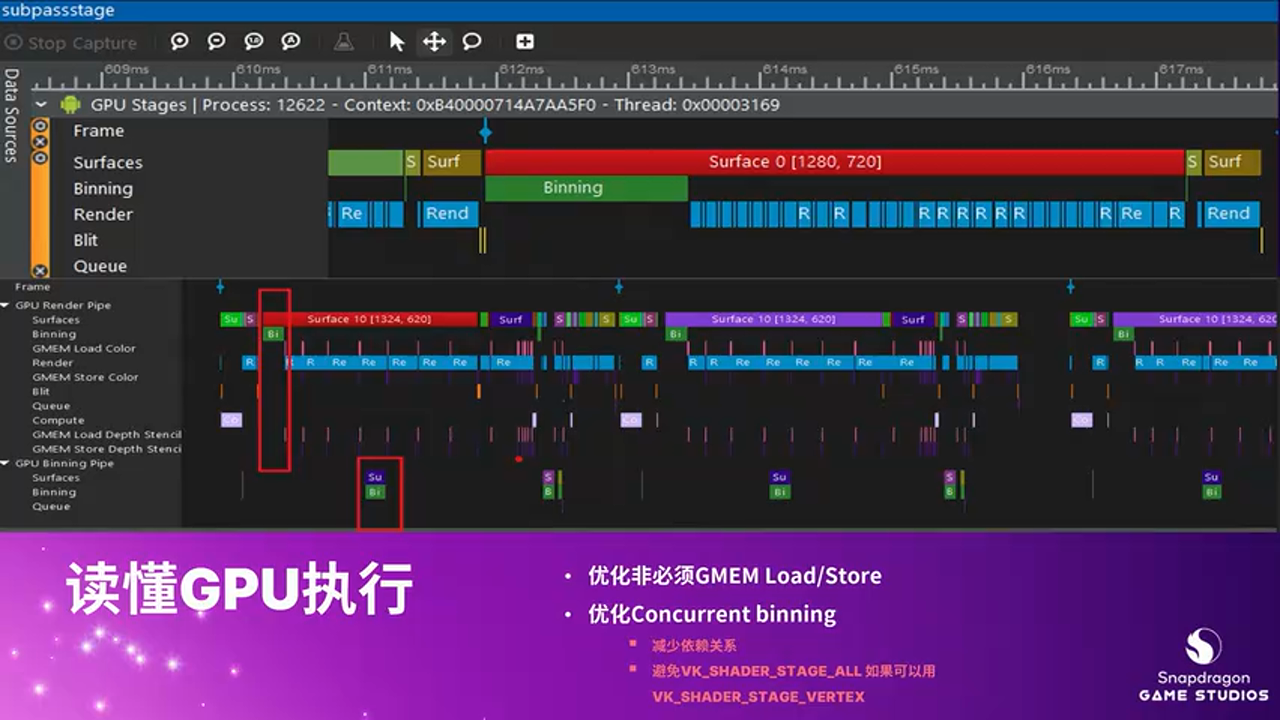

6.1 Adreno 7 系列的 Binning Pipeline 分离¶

从 Adreno 7 系列开始,GPU 硬件支持 Binning Pipeline 和 Rendering Pipeline 分离:

传统架构 (Adreno 6 及更早):

[Binning Pass] → [等待] → [Rendering Pass] → [等待] → [下一个 Render Pass]

Adreno 7 优化架构:

[Binning Pass 1] → [Binning Pass 2] → ...
                ↓
         [Rendering Pass 1] → [Rendering Pass 2] → ...

优势: - Binning 和 Rendering 可以并行执行 - 隐藏 Binning 的延迟 (特别是 Vertex Shader 复杂的场景)

应用建议: - 在支持的设备上,可以适当增加 Vertex Shader 复杂度 - 利用 Binning Pipeline 的提前执行特性

6.2 Load/Store 操作的硬件成本¶

每个 Render Pass 可能包含以下阶段 (SDP 会单独统计时间):

• Binning: Vertex Shader 执行 + Tile 列表生成
• Rendering: Fragment Shader 执行
• Store Color: 将 Color Attachment 写回系统内存
• Store Depth: 将 Depth Attachment 写回系统内存
• Load Color: 从系统内存读取 Color Attachment (用于 Blending)
• Load Depth: 从系统内存读取 Depth Attachment

带宽开销对比:

Store Color/Depth: - 涉及 GMEM → System Memory 的写操作 - 带宽开销 = Framebuffer Size × Pixel Format Size × MSAA Sample Count

Load Color/Depth: - 涉及 System Memory → GMEM 的读操作 - 如果上一个 Pass 已经 Store,这一次又 Load,属于双倍带宽浪费

Vulkan API 优化示例:

// [AI补充] 正确设置 Load/Store Operation
VkAttachmentDescription attachments[2] = {};

// Color Attachment
attachments[0].loadOp = VK_ATTACHMENT_LOAD_OP_CLEAR;     // 第一个 Pass 使用 CLEAR
attachments[0].storeOp = VK_ATTACHMENT_STORE_OP_STORE;   // 需要后续使用,必须 STORE

// Depth Attachment (仅在当前 Pass 使用)
attachments[1].loadOp = VK_ATTACHMENT_LOAD_OP_CLEAR;
attachments[1].storeOp = VK_ATTACHMENT_STORE_OP_DONT_CARE;  // 不需要保留,避免 Store

// 在中间 Pass 中,如果需要继续使用上一个 Pass 的结果
attachments[0].loadOp = VK_ATTACHMENT_LOAD_OP_LOAD;      // 从系统内存 Load
attachments[0].storeOp = VK_ATTACHMENT_STORE_OP_STORE;

避坑指南: - 默认情况下,很多引擎/框架会将所有 Attachment 设置为 LOAD + STORE - 这会导致每个 Render Pass 都产生大量不必要的内存读写 - 在 SDP 中表现为 "Load Color" 和 "Store Depth" 阶段占据大量时间

七、GPU 负载分析与指标解读¶

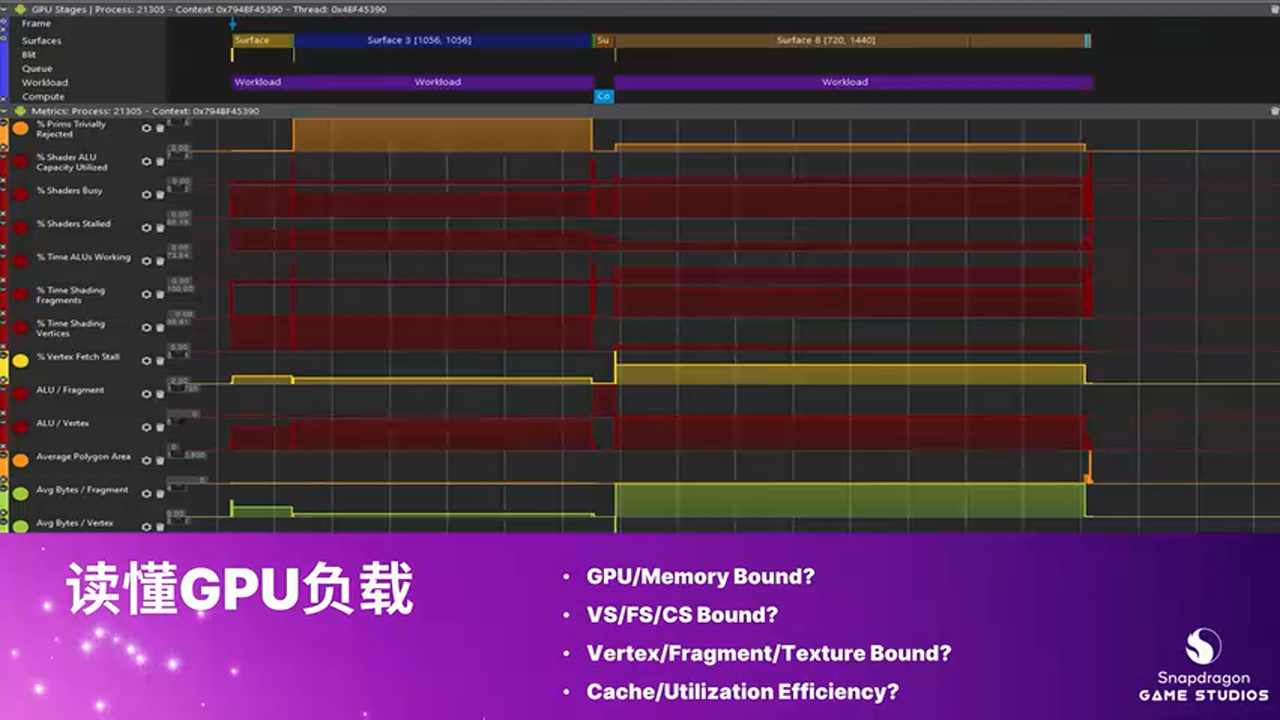

7.1 GPU 指标体系¶

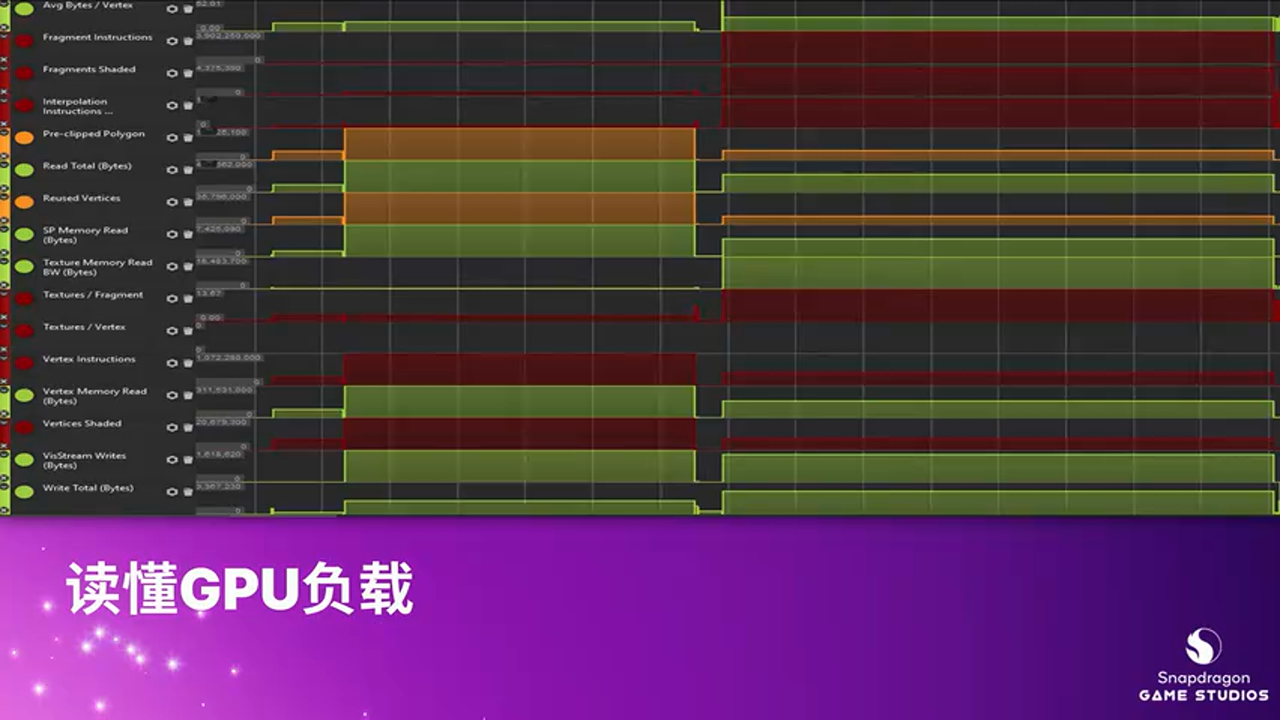

Snapdragon Profiler 提供了 50+ 个 GPU 硬件指标,主要分为以下类别:

1. 着色器负载指标 - % Vertex Shading: Vertex Shader 执行时间占比 - % Fragment Shading: Fragment Shader 执行时间占比 - % Compute Shading: Compute Shader 执行时间占比

2. 内存与带宽指标 - SP Memory Read: Shader Processor 从系统内存读取的数据量 - Texture Bandwidth: 纹理采样带宽 - GMEM Store/Load: On-Chip Memory 读写次数

3. 硬件利用率指标 - GPU Busy %: GPU 整体忙碌百分比 - ALU Utilization: 算术逻辑单元利用率 - Texture Unit Utilization: 纹理单元利用率

7.2 瓶颈定位方法论¶

步骤1: 确定是否 GPU Bound

观察实时模式下的 GPU Busy %: - 如果接近 100%,且 CPU 有大量 Idle 时间 → GPU Bound - 如果 GPU Busy < 70%,且 CPU 持续满载 → CPU Bound

步骤2: 分析 Shader 负载分布

查看 % Fragment Shading vs % Vertex Shading:

Fragment Shading 占比高 (>60%): - Fragment Shader 复杂度过高 - 过度绘制 (Overdraw) 严重 - 优化方向: 简化 FS、启用 Early-Z、减少透明物体

Vertex Shading 占比高 (>40%): - Vertex Shader 计算量大 - 几何体顶点数过多 - 优化方向: LOD、顶点合并、简化 VS 计算

步骤3: 检查内存瓶颈

关注 SP Memory Read 指标:

• 高 SP Memory Read 通常意味着:
• Uniform Buffer 读取频繁
• 纹理 Cache Miss 率高
• On-Chip Cache 不足,数据溢出到系统内存

常见原因: 1. Uniform Buffer 超过硬件 Cache 大小 2. 纹理采样模式导致 Cache 不友好 (如随机访问) 3. 寄存器占用过高,导致 Spill 到内存

优化案例:

// [优化前] 大量 Uniform 读取
uniform mat4 boneMatrices[100];  // 可能导致 Cache Miss

void main() {
    // 每个顶点读取多个矩阵
    vec4 pos = boneMatrices[boneIndex0] * position * boneWeight0
             + boneMatrices[boneIndex1] * position * boneWeight1
             + boneMatrices[boneIndex2] * position * boneWeight2;
}

// [优化后] 使用 Texture 存储 Bone Matrices (更大的 Texture Cache)
uniform sampler2D boneTexture;

void main() {
    mat4 bone0 = fetchBoneMatrix(boneTexture, boneIndex0);
    // 利用 Texture Cache 减少系统内存访问
}

7.3 关键指标详解¶

1. GPU Cycles (GPU 时钟周期)

• 定义: GPU 实际执行的时钟周期数
• 计算: 基于硬件计数器,约等于 GPU Frequency (但通常略低)
• 用途: 在 GPU Frequency 不可读的设备上,用作性能基准

为什么不直接用 GPU Frequency? - 在很多 Android 设备上,GPU Frequency 受到安全限制,无法通过 API 读取 - GPU Cycles 通过硬件性能计数器获得,更加可靠

2. Overdraw (过度绘制)

• 定义: 平均每个像素被绘制的次数
• 计算: Total Fragment Shading Invocations / Screen Pixel Count
• 理想值: < 2.0 (每个像素平均绘制不超过 2 次)

优化方法: - 启用 Early-Z / Depth Pre-Pass - 从前往后排序不透明物体 - 减少透明效果的使用

3. ALU Instruction / Memory Instruction 比例

• ALU Bound: 大量数学计算 (dot、normalize、pow 等)
• Memory Bound: 大量纹理采样、Uniform 读取

典型场景: - PBR 材质: 通常是 ALU Bound (复杂的光照计算) - 后处理效果: 通常是 Memory Bound (多次纹理采样)

八、实战案例:优化一个性能问题¶

8.1 问题描述¶

某游戏在高端场景下出现帧率下降,通过 SDP Realtime 模式发现: - GPU Busy 达到 95% - CPU Idle 时间较多 - → 确认为 GPU Bound

8.2 Snapshot 分析¶

捕获一帧后,发现: 1. Binning 时间异常长 (占总 GPU 时间 40%) 2. 某个 Shadow Map Render Pass 的 Vertex Shader 非常复杂

8.3 Shader 统计分析¶

查看该 Vertex Shader 的 Stats: - Instruction Count: 450 条 - Register Footprint: 64 个 (非常高!) - Full ALU: 320 条

问题定位: - Vertex Shader 中包含了复杂的蒙皮动画计算 - 每个顶点需要混合 4 个骨骼矩阵 - 大量的矩阵乘法导致寄存器占用过高

8.4 优化方案¶

方案 A: 预计算骨骼变换

• 🟢 优势: 减少 Vertex Shader 计算量
• 🔴 劣势: 增加 CPU 负担,不适合大量角色
• 🎯 适用场景: 主角等关键角色

方案 B: 使用 Compute Shader 预处理顶点

• 🟢 优势: 利用 GPU 并行性,减轻 Vertex Shader 压力
• 🔴 劣势: 需要额外的 Compute Pass,增加 API 开销
• 🎯 适用场景: 顶点数量非常大的情况

方案 C: 降低骨骼影响数量

• 🟢 优势: 简单直接,效果明显
• 🔴 劣势: 可能影响动画质量
• 🎯 适用场景: 远景角色、次要 NPC

最终选择: 采用方案 C,将骨骼影响从 4 个降低到 2 个

优化效果: - Instruction Count: 450 → 210 条 (-53%) - Register Footprint: 64 → 32 个 (-50%) - Binning 时间: 8.2ms → 4.5ms (-45%) - 整体帧率: 40 FPS → 55 FPS (+37%)

九、最佳实践总结¶

9.1 性能优化流程¶

1. 使用 Realtime Mode 确定瓶颈类型
2. CPU Bound → 优化游戏逻辑、减少 Draw Call

3. GPU Bound → 进入下一步

4. Snapshot 捕获关键帧

5. 找出最耗时的 Render Pass

6. 分析 Binning vs Rendering 时间占比

7. 查看 Shader Stats

8. 检查指令数、寄存器占用

9. 对比优化前后的差异

10. 结合 GPU 指标定位细节

11. Fragment Shading % → 优化 FS 或减少 Overdraw
12. Memory Read → 优化纹理采样、Uniform 使用

9.2 常见性能陷阱¶

陷阱 1: 过度使用 Load/Store - ❌ 错误: 所有 Render Pass 都使用 LOAD_OP_LOAD + STORE_OP_STORE - ✅ 正确: 根据实际需求设置,中间结果使用 DONT_CARE

陷阱 2: 寄存器 Spill - ❌ 错误: Shader 中使用大量临时变量,导致寄存器不足 - ✅ 正确: 优化 Shader 代码,使用半精度,拆分复杂计算

陷阱 3: Uniform Buffer 过大 - ❌ 错误: 单个 Uniform Buffer 超过硬件 Cache 大小 - ✅ 正确: 拆分 Uniform Buffer,或使用 SSBO/Texture 存储大数据

陷阱 4: 忽略 Tile 数量 - ❌ 错误: 使用过高的 Framebuffer 分辨率和多个 Attachment - ✅ 正确: 在保证画质的前提下,降低分辨率或减少 MRT

9.3 工具组合使用建议¶

十、总结与展望¶

Snapdragon Profiler 为移动游戏开发者提供了从高层 API 调用到底层 GPU 硬件的完整性能分析能力。通过本文的深度剖析,我们可以总结出以下关键要点:

核心要点: 1. 理解硬件架构: 移动 GPU 的 Tile-Based Rendering 与桌面 GPU 有本质差异,必须针对性优化 2. 数据驱动优化: 借助 SDP 的硬件级指标,避免"盲目优化" 3. 关注带宽: Load/Store 操作是移动平台的重要性能瓶颈,合理使用 Vulkan API 可显著减少带宽浪费 4. Shader 优化: 寄存器占用直接影响 GPU 并行度,是提升性能的关键

未来展望:

随着 Adreno 7 系列及更新架构的普及,移动 GPU 的性能将持续提升。开发者需要: - 持续关注高通开发者中心的工具更新 - 学习新架构的特性 (如 Binning/Rendering Pipeline 分离) - 结合 AI 辅助工具 (如自动 Shader 优化) 提升开发效率

参考资源: - 高通开发者中心: https://developer.qualcomm.com - Snapdragon Profiler 文档: https://developer.qualcomm.com/software/snapdragon-profiler - Adreno GPU 架构白皮书: https://developer.qualcomm.com/hardware/adreno-gpu

致谢: 感谢高通公司李娟工程师的精彩分享,以及 UFSH2025 组委会提供的学习机会。

免责声明: 本文内容基于公开视频整理,部分代码示例为 AI 辅助补充,仅供学习参考。实际应用中请根据项目需求调整。

附录:Snapdragon Profiler 快速上手指南¶

A.1 环境配置¶

1. 下载工具:访问 https://developer.qualcomm.com/software/snapdragon-profiler
2. 安装依赖:
3. Windows: 需要 Visual C++ Redistributable 2019+
4. Linux: 需要 libGL、libX11 等
5. 设备准备:
6. Android 设备开启 USB 调试
7. 安装 SDP Server APK (工具包自带)

A.2 第一次抓取¶

# 1. 连接设备
adb devices

# 2. 启动 Snapdragon Profiler
./SnapdragonProfiler

# 3. 在 GUI 中选择设备和目标应用

# 4. 选择 "Realtime" 模式,点击 "Start"

# 5. 运行游戏,观察性能曲线

# 6. 切换到 "Snapshot" 模式,点击 "Capture Frame"

A.3 常见问题¶

Q: 设备连接不上? - 检查 USB 调试是否开启 - 确认 SDP Server APK 已安装并运行

Q: GPU 指标显示为 0? - 部分设备需要 Root 权限才能读取硬件计数器 - 尝试在开发者选项中开启 "GPU 调试层"

Q: Snapshot 捕获失败? - 确保游戏使用的是 Vulkan 或 OpenGL ES API - 检查设备存储空间是否充足 (捕获数据可能较大)
