导读摘要

• 本文深入解析莉莉丝《远光84》项目如何在 UE4.25 基础上进行深度改造，实现渲染、性能和工具链的全面升级
• 核心技术路线：Volumetric Lightmap 显存优化 + SSR/SSAO Tile 剔除 + VRS/VRR 可变分辨率 + Streaming 全链路优化
• 前置知识：UE4 渲染管线基础、GPU 性能分析、移动端图形 API

一、项目背景与技术挑战¶

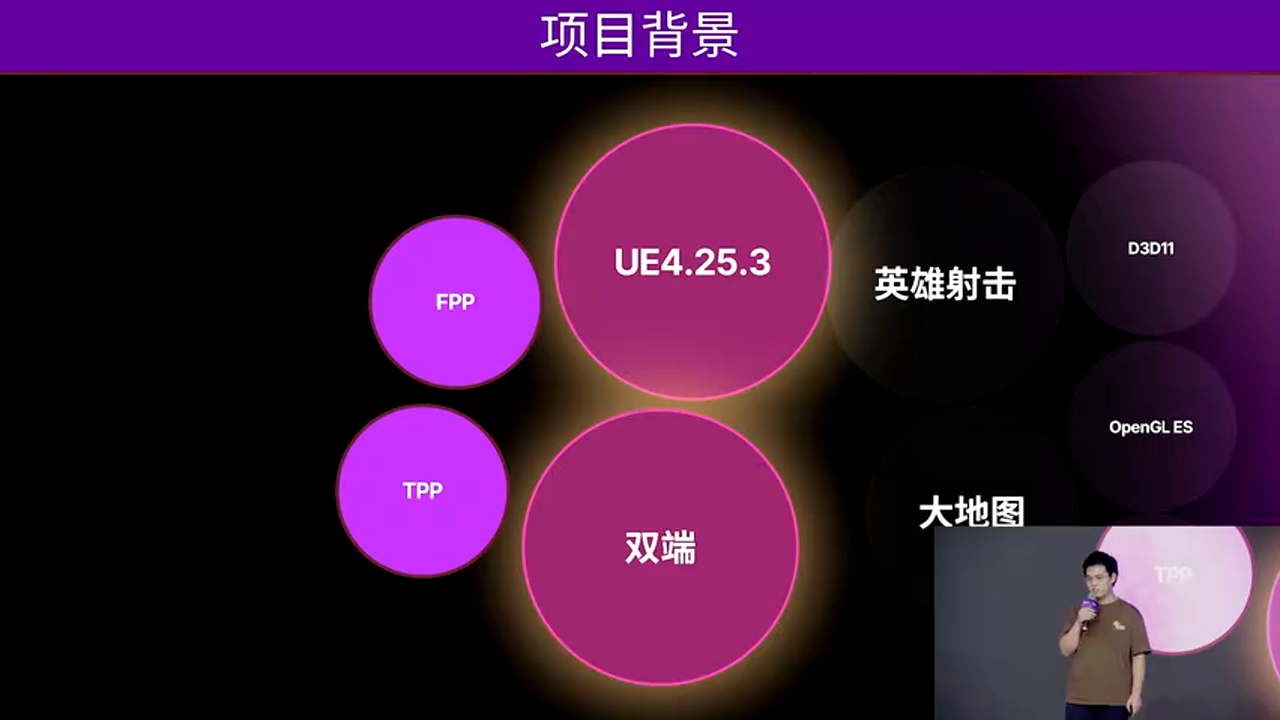

1.1 项目概述¶

《远光84》是莉莉丝旗下的英雄射击大逃杀游戏，目前面向 PC 和移动端发行，支持 FPP/TPP 双视角切换，主打高机动性和快速节奏的体验。游戏中不仅有多样化的英雄技能和各类载具，还有独特的组合玩法。

技术栈选型： - 引擎版本：UE 4.25 - 图形 API：D3D11 + OpenGL ES + Metal - 全局光照：Volumetric Lightmap (VM)

由于 UE 4.25 版本的 D3D12 和 Vulkan 支持还不够完备，项目选择了相对成熟的图形 API 组合。

1.2 核心挑战¶

作为一个上线五年的项目，团队面临的核心挑战包括：

1. 引擎版本老旧：4.25 缺少高版本的诸多优化特性
2. 双端兼容：PC 和移动端需要共用一套资产和配置
3. 显存压力：大世界场景下 VM 数据量巨大
4. 性能瓶颈：SSR、SSAO 等后处理开销过高
5. 烘焙时长：全场景烘焙需要数小时

团队的策略是：合并高版本特性 + 自研改造引擎，实现引擎功能的持续升级。

二、渲染优化：Volumetric Lightmap 改造¶

2.1 VM 原理简述¶

Volumetric Lightmap 的实现方案： - 在物体周边均匀生成采样点 - 使用**三阶球谐（SH3）**记录光照信息 - 数据记录到关卡的 MapBuildData 中 - 运行时上传到 GPU 的 3D 贴图进行计算

在最新的明日城地图中，采用 3 米一个采样点 的密度，使用原版方案时显存占用高达 2GB。

2.2 显存优化方案¶

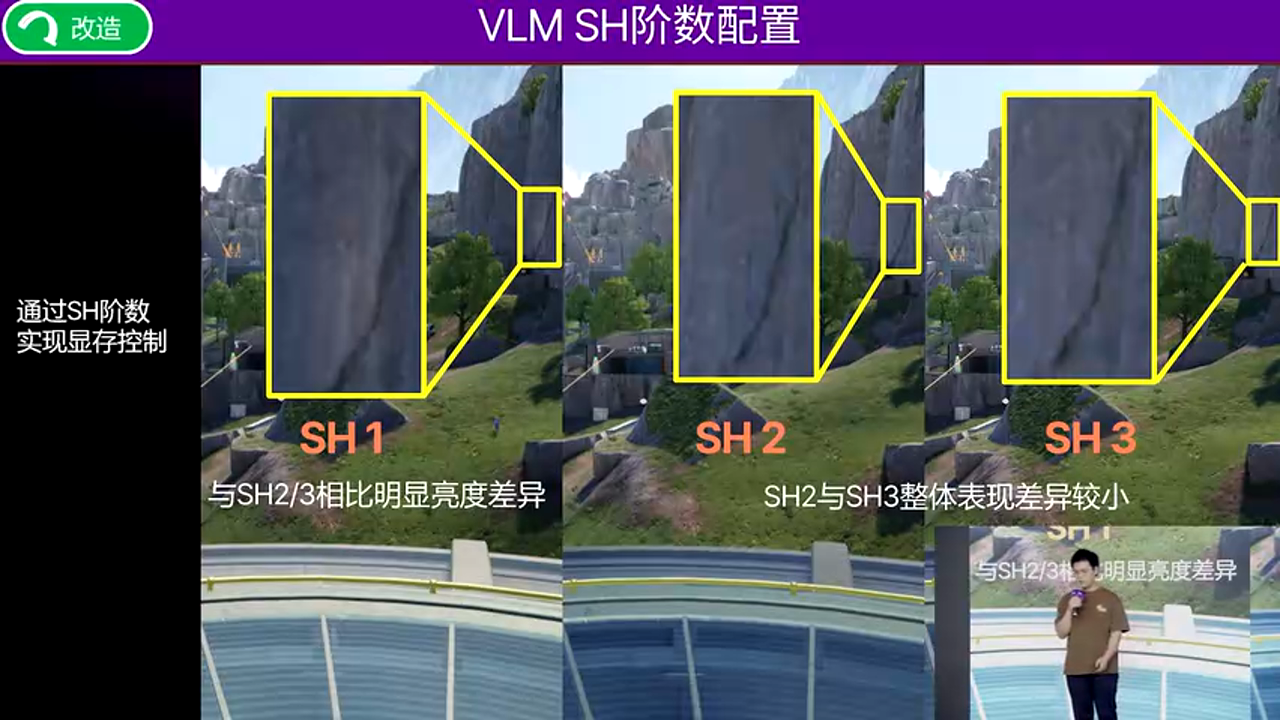

问题一：SH 阶数过高

通过对比 SH2 和 SH3 的差异，发现视觉差别较小，可以通过打光调整来弥补。将 SH 阶数改为可配置后： - SH3 → SH2：显存降低约 ⅓ - SH1：只在低端机型使用

问题二：数据扩容导致卡顿

当大量关卡触发加载时，VM 会新建更大的 3D 贴图，将旧数据拷贝过来，导致显存峰值翻倍。

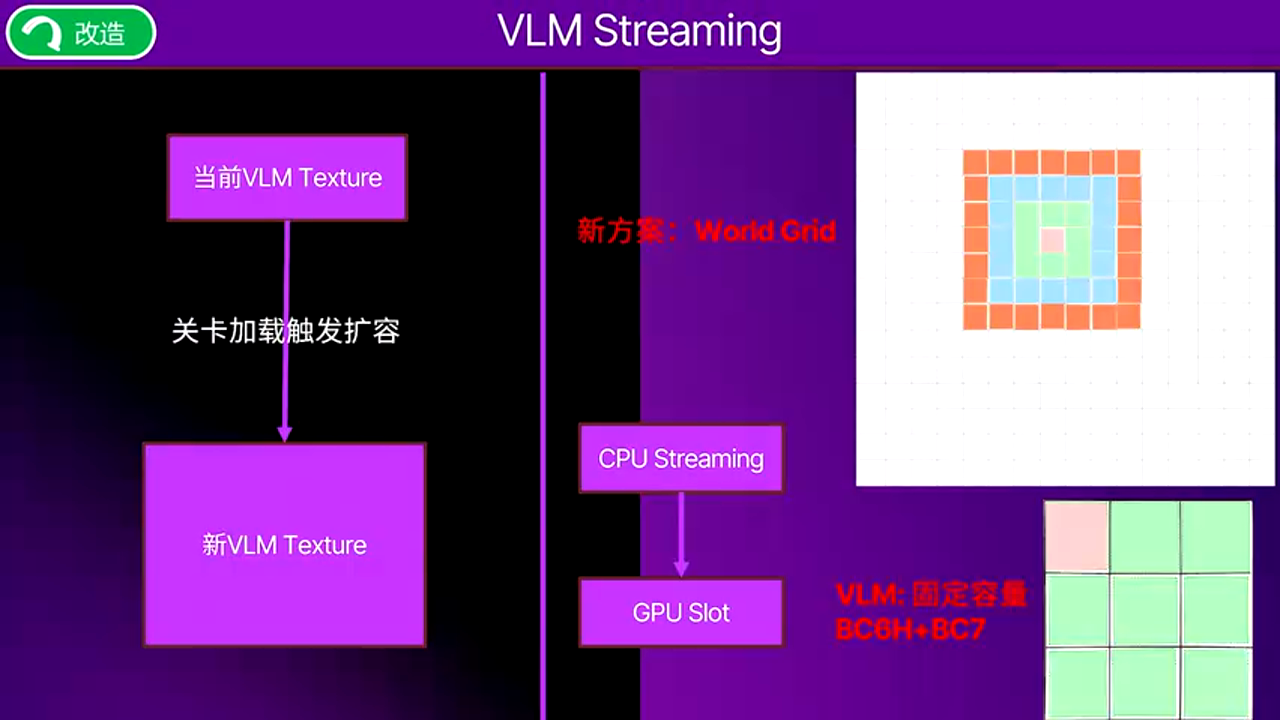

解决方案：基于 Grid 的均面方案

1. 将整个场景划分为 N×N 的 Grid
2. 烘焙时将 Mip0 数据写入对应的 Grid 块
3. FallbackMip 作为常驻数据一直加载
4. 运行时根据相机位置判断需要加载哪些 Grid
5. 预先创建好 3D 贴图的最大尺寸，避免扩容

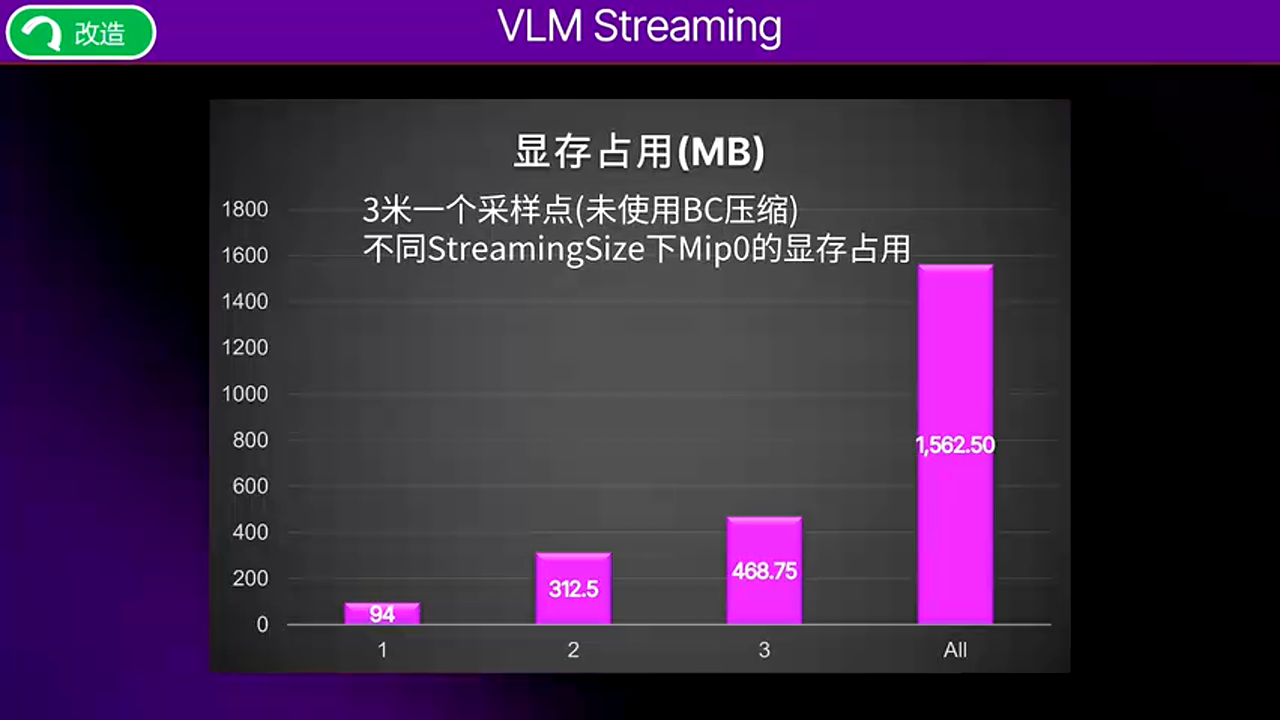

优化效果： - 场景划分为 16×16 Grid 时，大多数时候只需加载 3-4 个 Mip0 数据 - 显存占用下降到原来的 ⅕ ~ ⅙

BCR 压缩： - SH0 使用 BC6H 格式 - 其他数据使用 BC7 格式 - 整体再降低 ¼

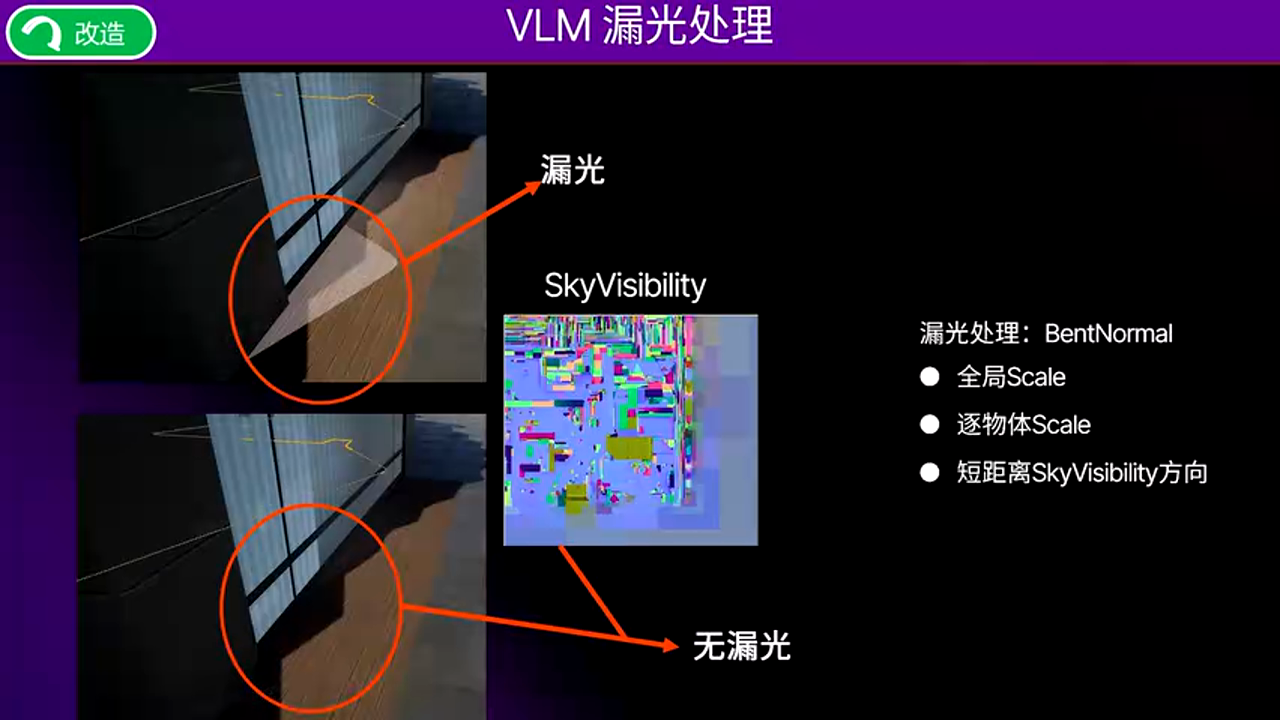

2.3 漏光问题处理¶

漏光问题使用传统方案处理：

1. Bent Normal：为全局设置一个 Scale，保证大部分物体漏光得到改善
2. 逐物体调节：对特定物体单独调整
3. Sky Occlusion with Block：为结构复杂的物体单独烘焙一张图，记录逐像素的短距离天光可见性，向该方向做偏移

三、屏幕空间效果优化¶

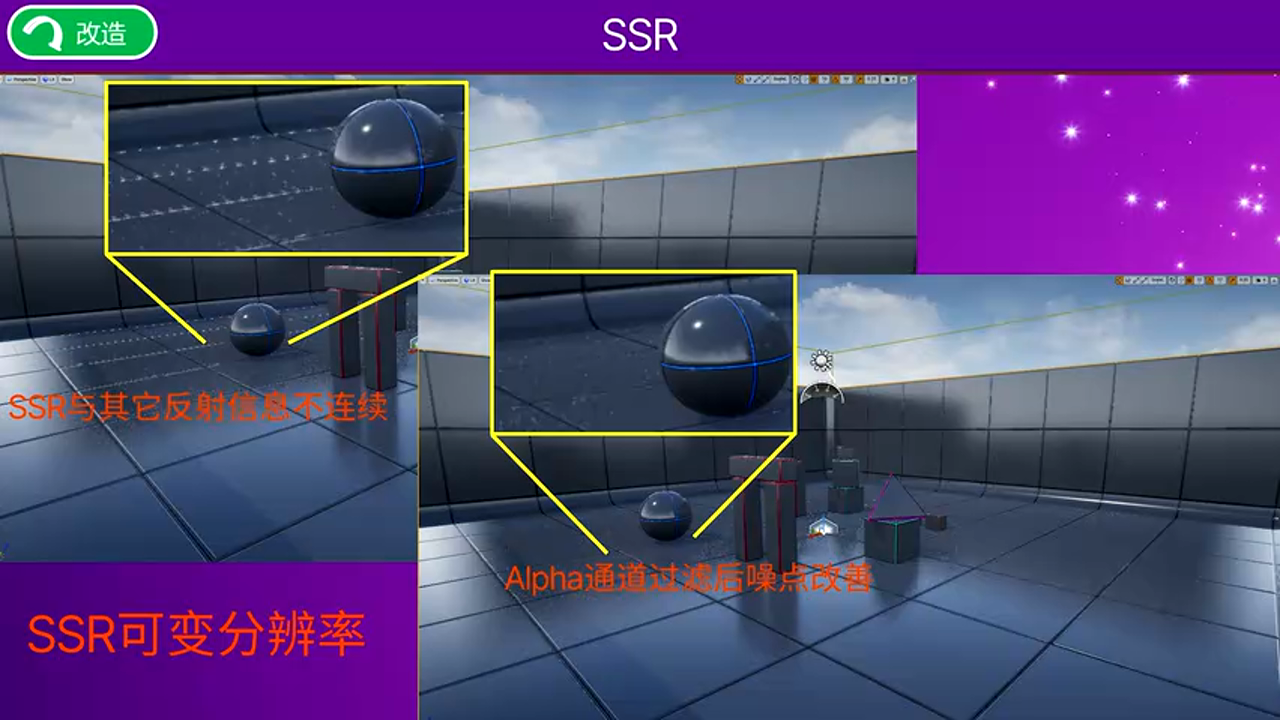

3.1 SSR 半分辨率优化¶

问题：SSR 的 GPU 开销非常高

初步尝试：直接用半分辨率或更低分辨率计算，但效果很差，出现大量噪点。

问题分析：SSR 计算后 Alpha 通道的置信度不连续，导致与其他反射信息混合时出现问题。

解决方案：对 Alpha 通道做**预滤波**，再进行后续的上采样行为。

优化后效果明显改善，噪点问题得到解决。

3.2 Tile-Based 剔除¶

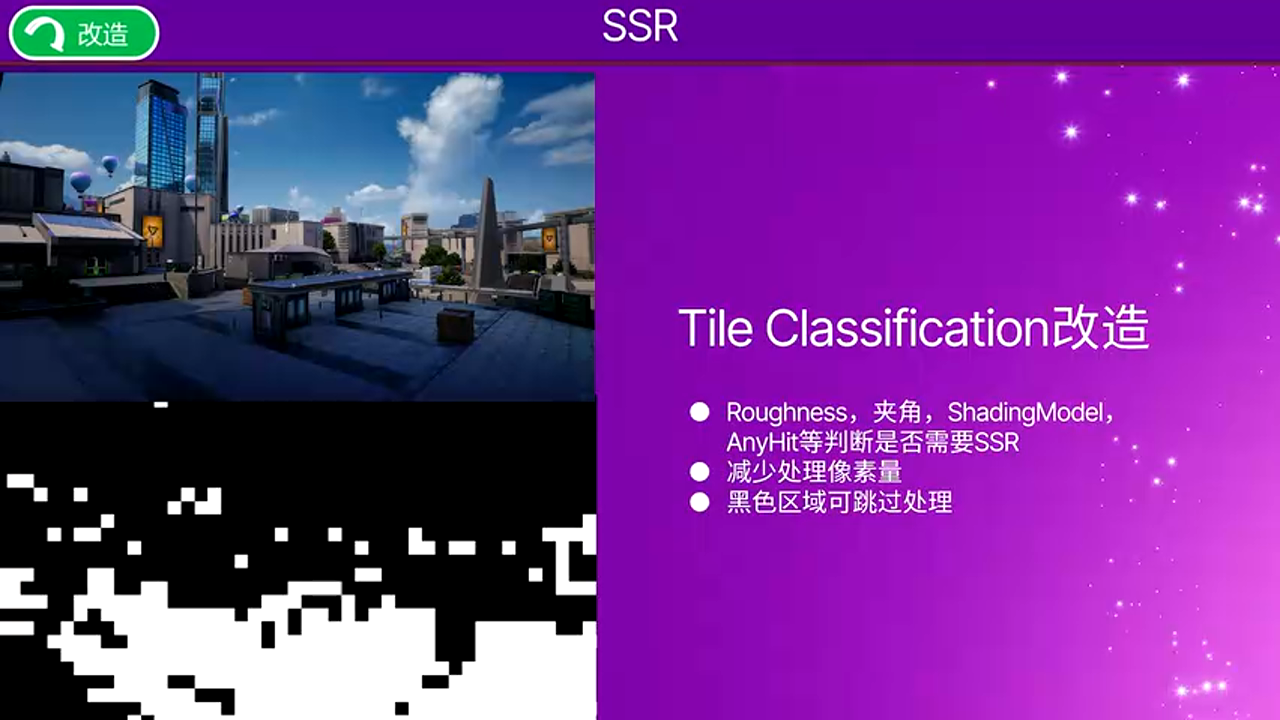

核心思想：根据 GBuffer 中的材质信息，判断每个 Tile（8×8 像素）是否需要计算 SSR。

实现方式： - 判断 Tile 内是否有需要 SSR 的像素 - 黑色区域完全不需要计算 - 在正常视角下可以剔除大量计算

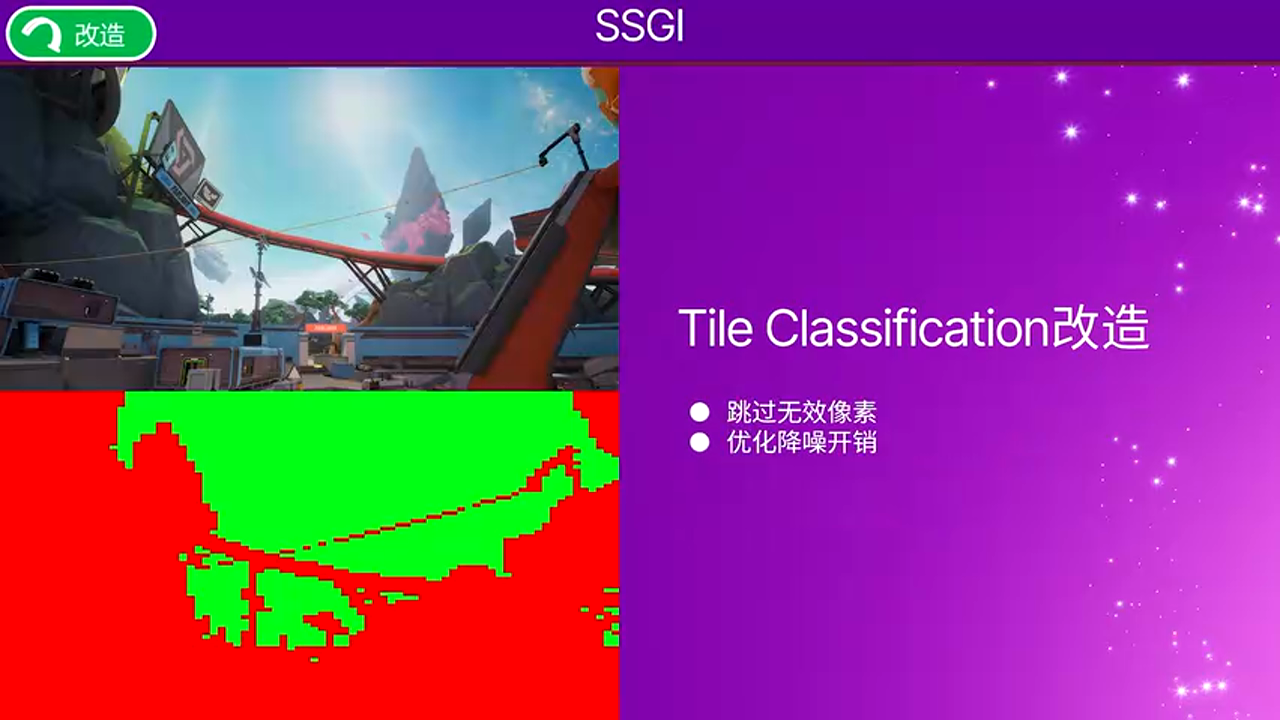

SSAO 同样适用：

SSAO 也采用相同的 Tile 剔除方案，效果同样显著。

四、移动端平台优化¶

4.1 iOS VRS 实现¶

由于项目使用 OpenGL ES，团队实现了一套 VRS（Variable Rate Shading）：

焦点级别控制：根据 UI 层标记的着色率设置不同区域

Pass 级别控制： - 生成一张 Mask 贴图 - 标明整个场景各区域的着色率 - 不需要每帧都生成，隔几帧或遮挡区域变化超过阈值才更新

效果：开启 2×MSAA 配合适当着色率，UI 遮挡的场景部分没有明显变化。

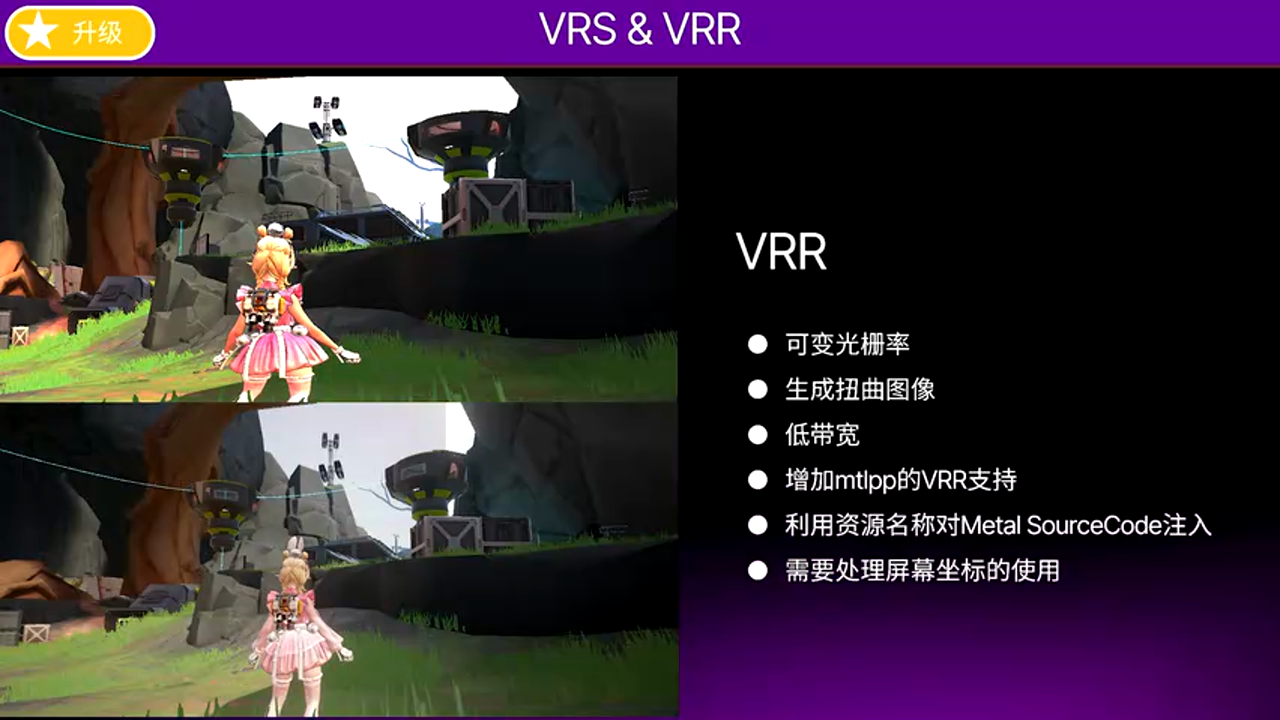

4.2 安卓 VRR 实现¶

安卓平台没有 VRS，但有**可变光栅化率（VRR）**：

原理： - 根据屏幕不同区域指定光栅化率 - 输出一张扭曲的小分辨率图 - 画面带有一定的挤压和扭曲

优势：低带宽 劣势：对 Shader 侵入性很强，需要处理所有使用屏幕坐标变换的地方

实现挑战： - UE 使用 MTLPP 库做 C++与 ObjC 的桥梁，需要先给 MTLPP 加 VRR 支持 - SPIRV-Cross 没有 VRR 的 Shader 语法支持，通过文本替换注入

性能收益（开启 2×MSAA）： - 像素着色量下降 8% - 平均指令数下降 5.36% - 纹理采样下降 4.1% - GPU 占用下降 8% - 总功耗下降 15.36%

五、阴影与超分方案¶

5.1 阴影方案¶

移动端： - 局外同屏使用 Perspective Shadow Map 提供高精度阴影 - 局内使用 CSM + 烘焙阴影

PC 端： - 室内：CSM + 烘焙阴影 - 室外：CSM + Far Shadow，提供远距离高质量表现

优化手段： - CSM 缓存 - 带宽影优化 - 自动化关闭阴影投射流程

自动化流程： 1. 从灯光视角生成 PrimitiveID 2. 选择后知道哪些 Primitive 最终可见 3. 对比知道哪些物体完全处于其他物体阴影内 4. 自动关闭这些物体的阴影投射

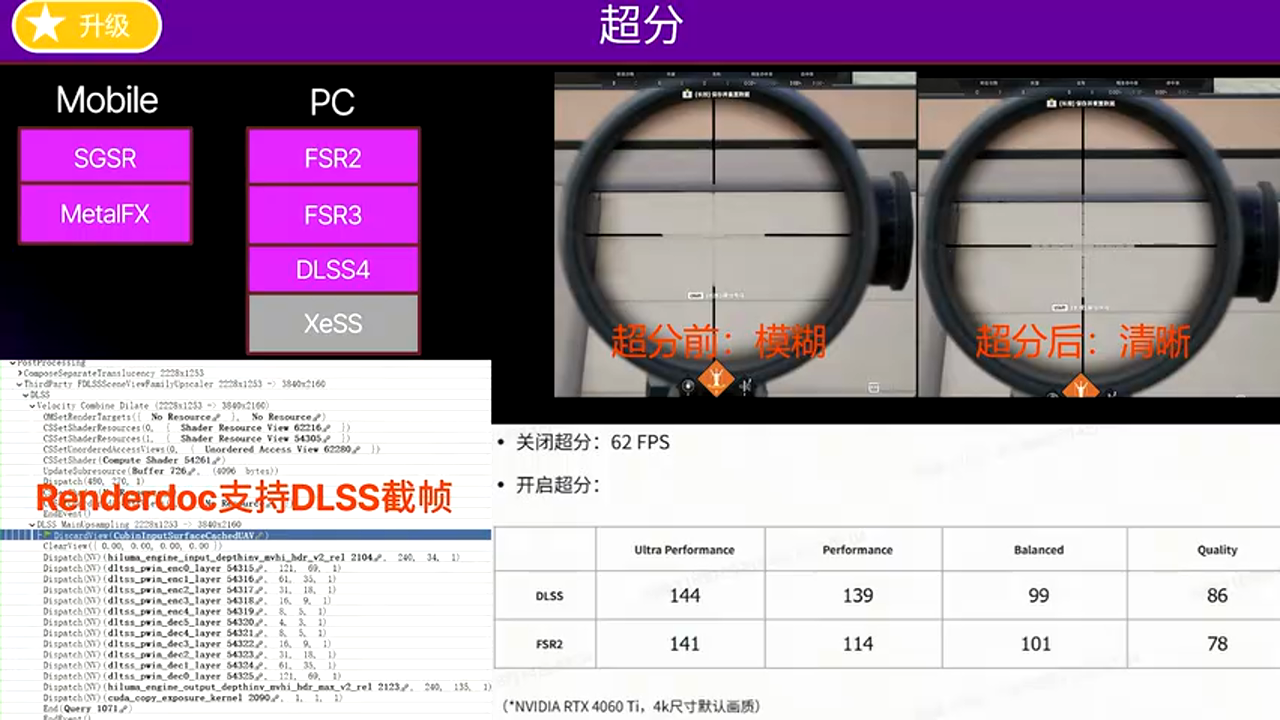

5.2 超分方案¶

由于 UE 4.25 没有 TSR，主要依赖厂商 SDK：

• PC：DLSS、FSR2、FSR3、XeSS（集成中）
• Mobile：SJSR、MobileFX

半透明问题：D3D11 无法使用 Reactive Mask，导致半透明物体变模糊。

解决方案：超分后再用 Mask FX 对半透明区域单独锐化。

性能效果： - 关闭超分：4K 分辨率在 4060Ti 上只能跑 60 帧 - 开启超分：可达 80-144 帧

为了方便调试黑盒的 DLSS，团队还给 RenderDoc 支持了 DLSS 集成，引入了 NVIDIA 的 Streamline 支持。

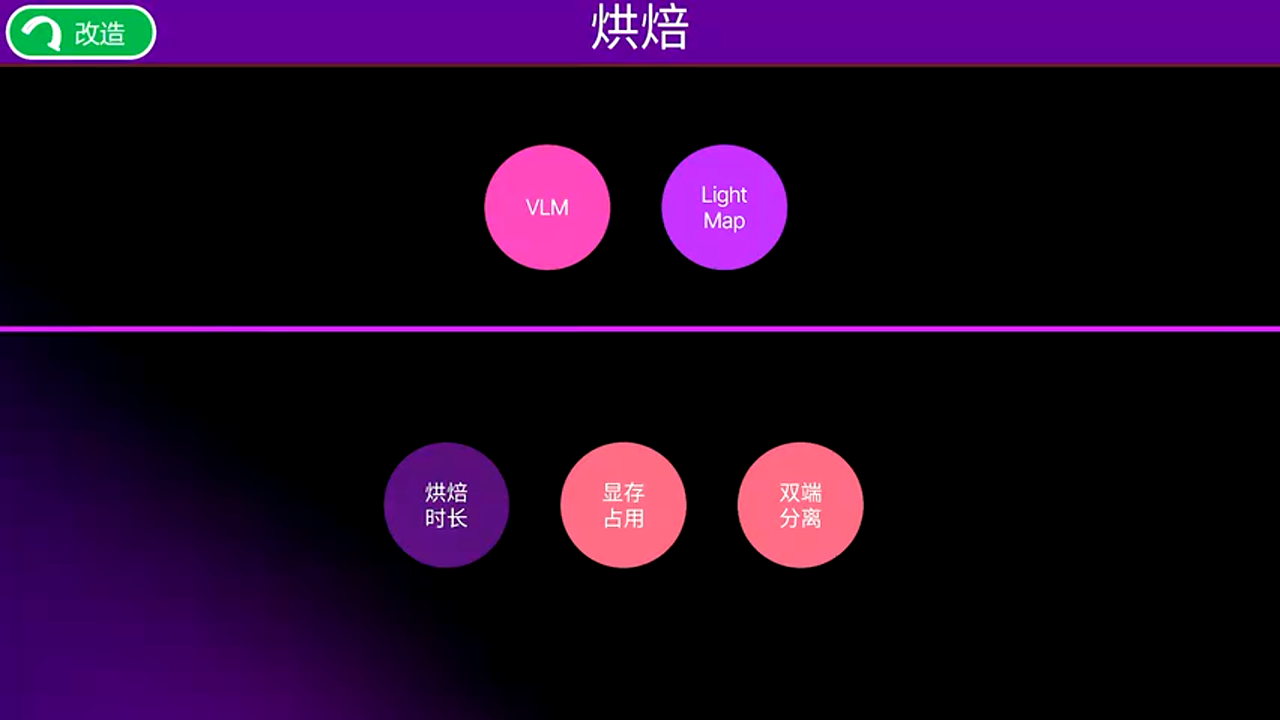

六、烘焙优化与双端分离¶

6.1 烘焙时长优化¶

随着场景密度提升，烘焙面临的问题： 1. 烘焙时长过长 2. Lightmap 和 VM 显存占用大 3. 双端需要尽可能共用资产和配置

优化措施： - 使用 UE 的 GPU Lightmass 方案加速 - Embree 向量化：在支持 AVX512 的机器上获得 10%-20% 提升 - 根据统计数据调整 Lightmap 分辨率和灯光数量 - PC 场景不烘 Lightmap，使用全动态光方案 - 为 Grass 等纯动态数据定制烘焙方案

最终效果：全场景烘焙时间从 8 小时压缩到 3-4 小时

6.2 草地 Lightmap 处理¶

草地的 Lightmap 采用特殊方案： 1. 从顶视图做一次渲染 2. 捕获整个地形及地形上所有物体的 Lightmap 信息 3. 进行回读和重量化 4. 得到专属于草地的 Lightmap

这样还可以解决草地长在岩石上时 Lightmap 信息不对的问题。

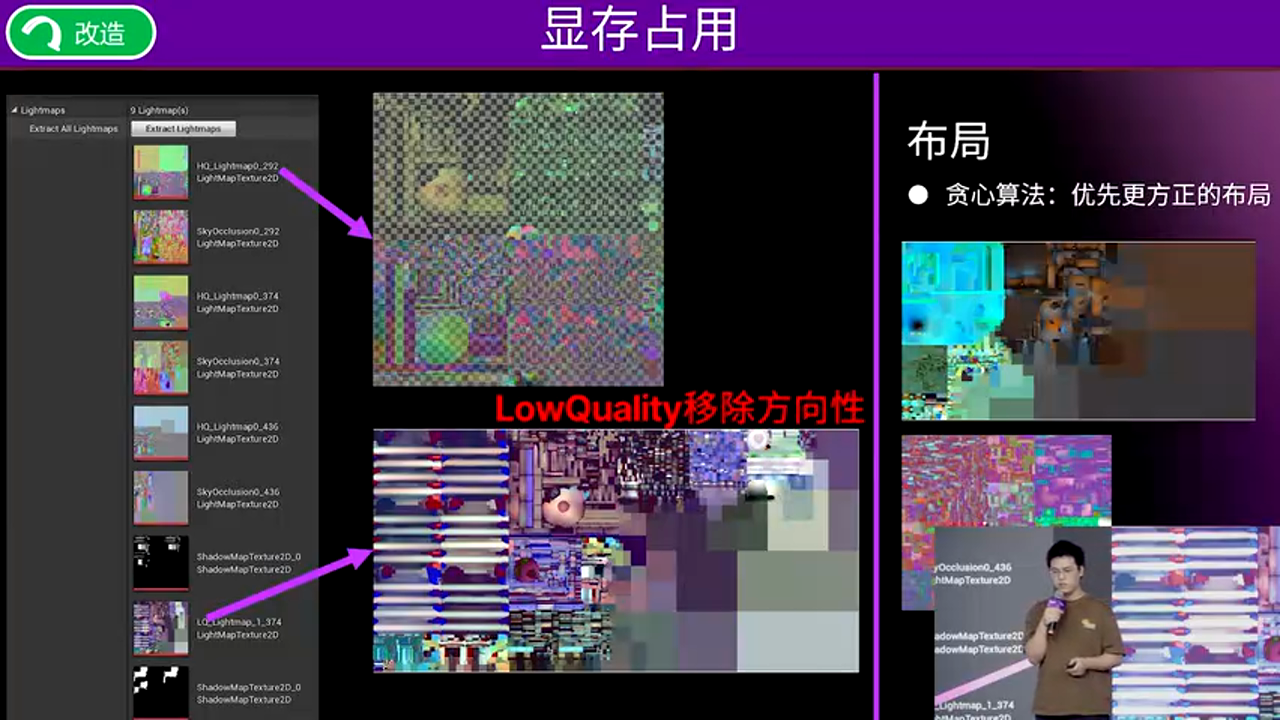

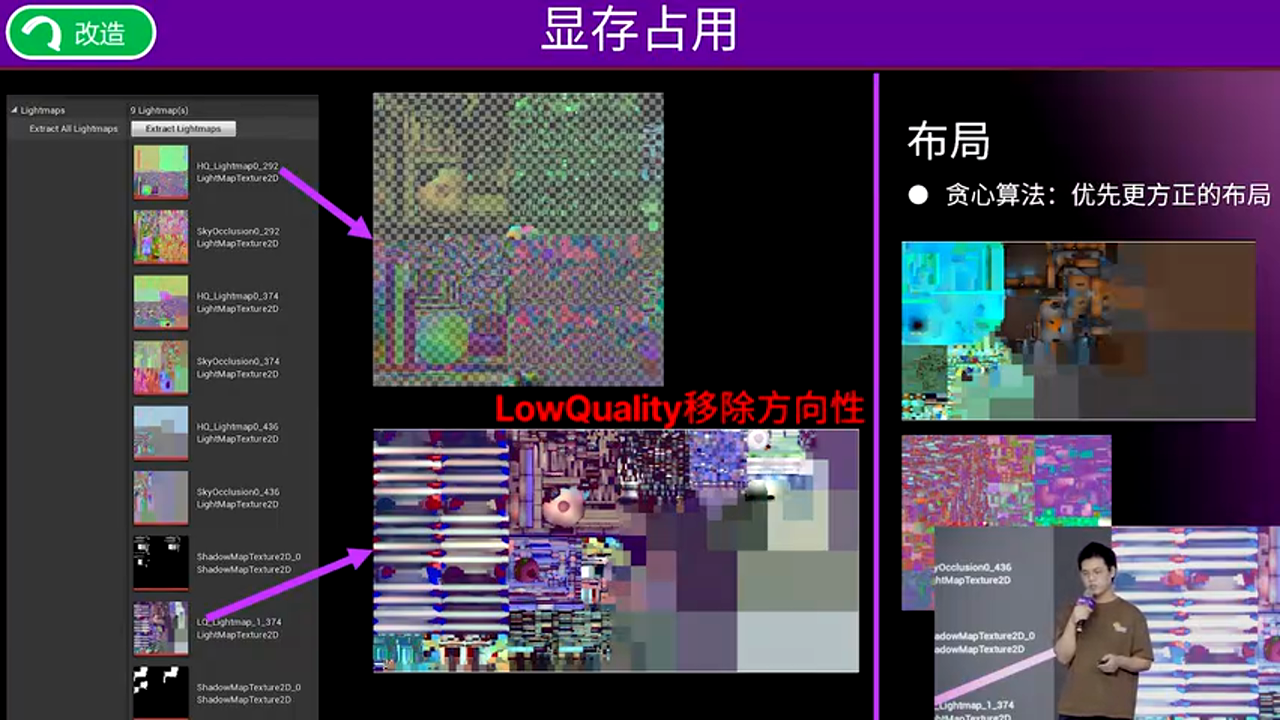

6.3 Lightmap 显存优化¶

移除方向性：Lightmap 的方向性移除后，显存占用直接减少一半。

布局优化： - 原版布局经常产生大量浪费 - 使用**贪心算法**改造布局方案 - 每次评估是否是更方正的布局 - 允许宽高比放宽到 1:2、1:4

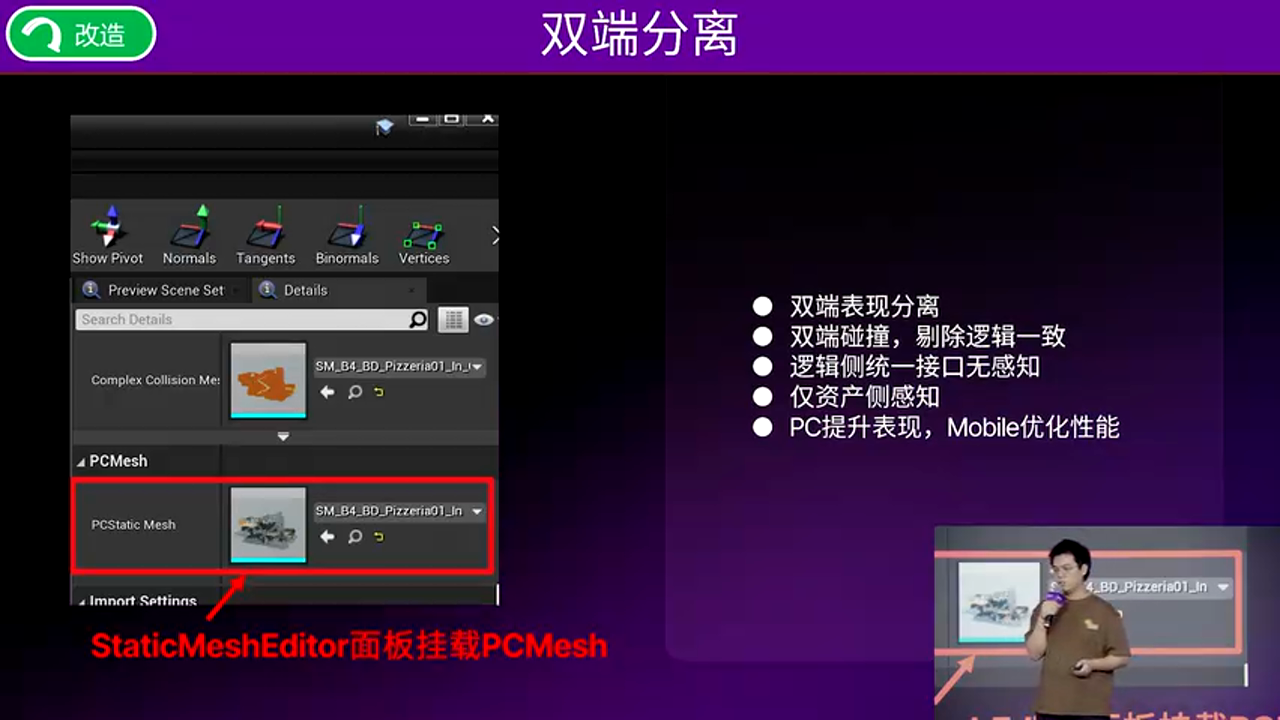

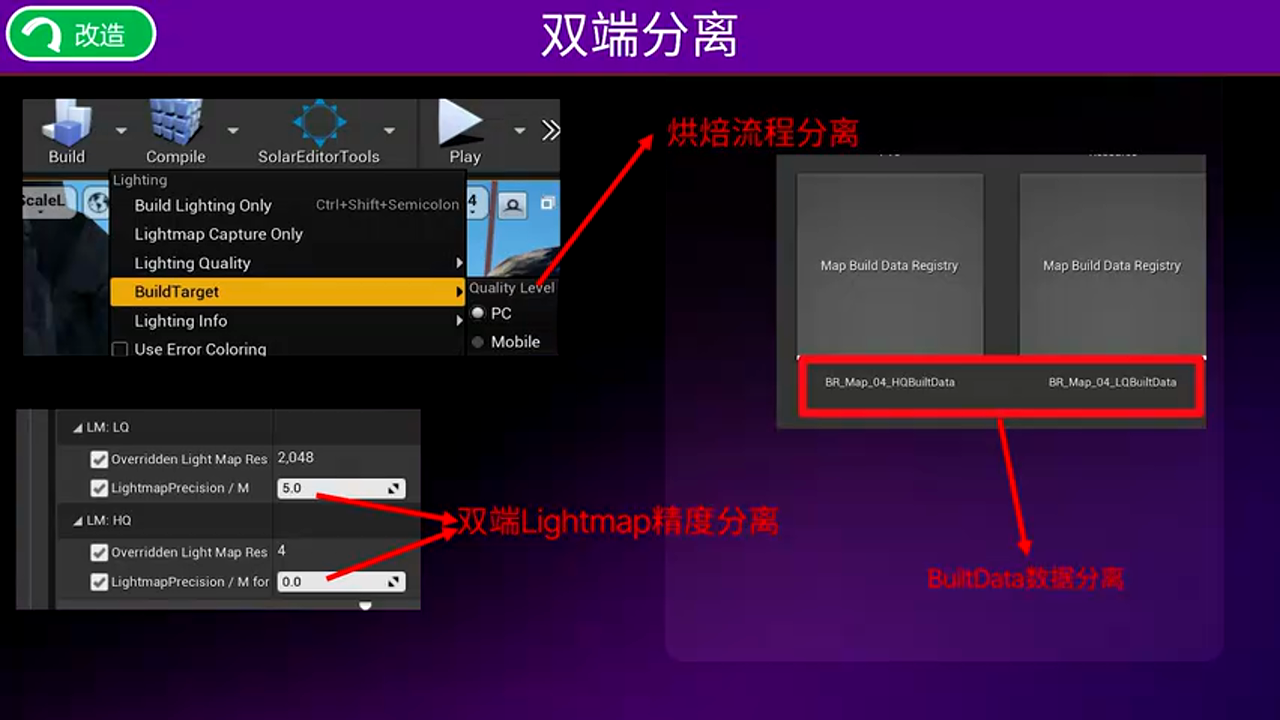

6.4 双端资产分离¶

需求： - PC 使用高质量模型和更高的 Lightmap 精度 - 移动端加载更轻量的版本 - 运行时实现 PC 和移动端的渲染结构差异 - 保持双端碰撞和剔除的一致性

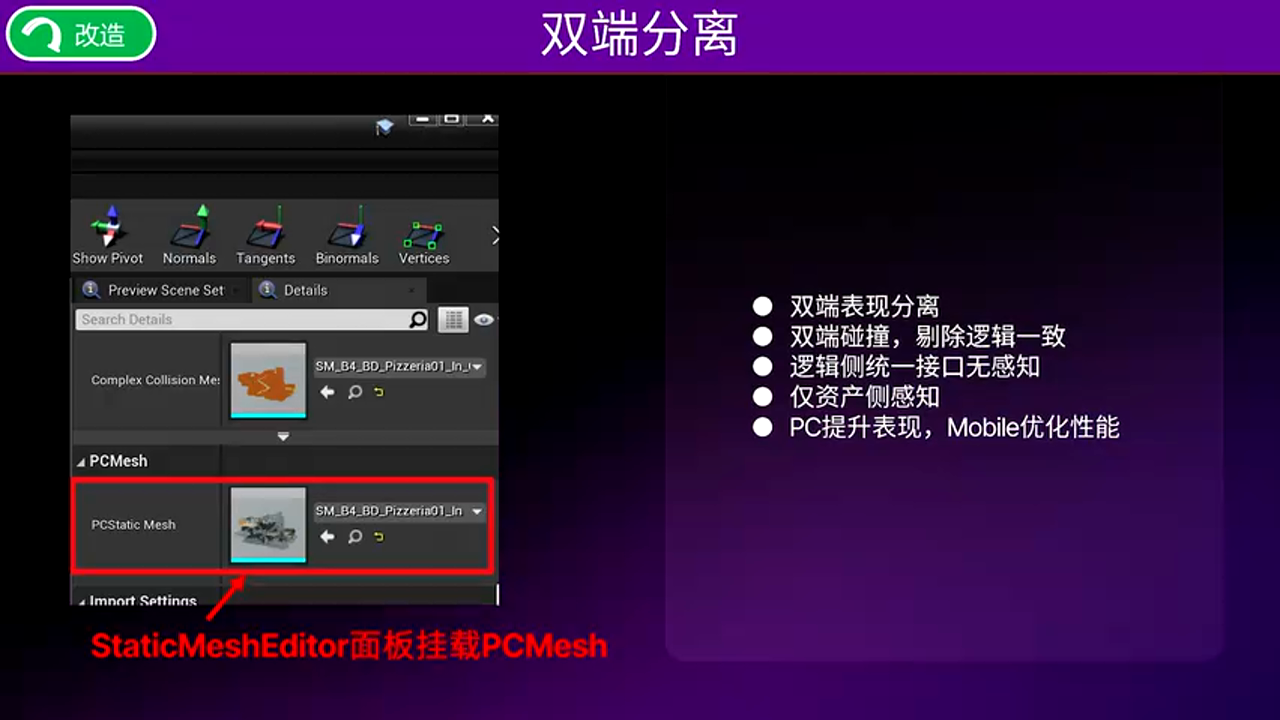

实现方案： - 在 Mesh 层面挂载一个 PCMesh - PCMesh 只用于 PC 平台的渲染和烘焙输入 - 逻辑层完全不需要感知，通过统一接口访问

配置分离： - 烘焙时可指定目标平台 - 使用不同的 Lightmap UV - 双端使用完全不同的 Lightmap 精度 - MapBuildData 也彻底分离

6.5 间接光处理¶

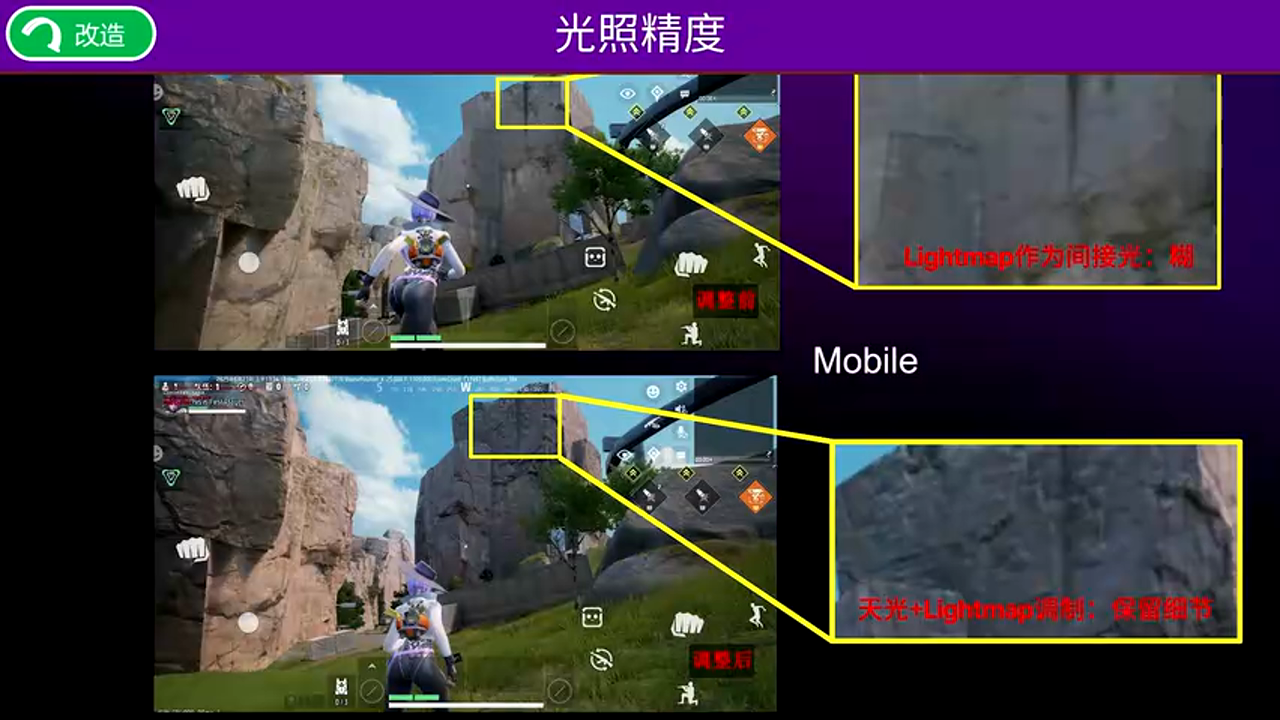

移动端： - Lightmap 精度不高，直接作为间接光表现会很糊 - 使用**天光**做间接光计算 - Lightmap 用于调制 GI 的亮度和颜色信息

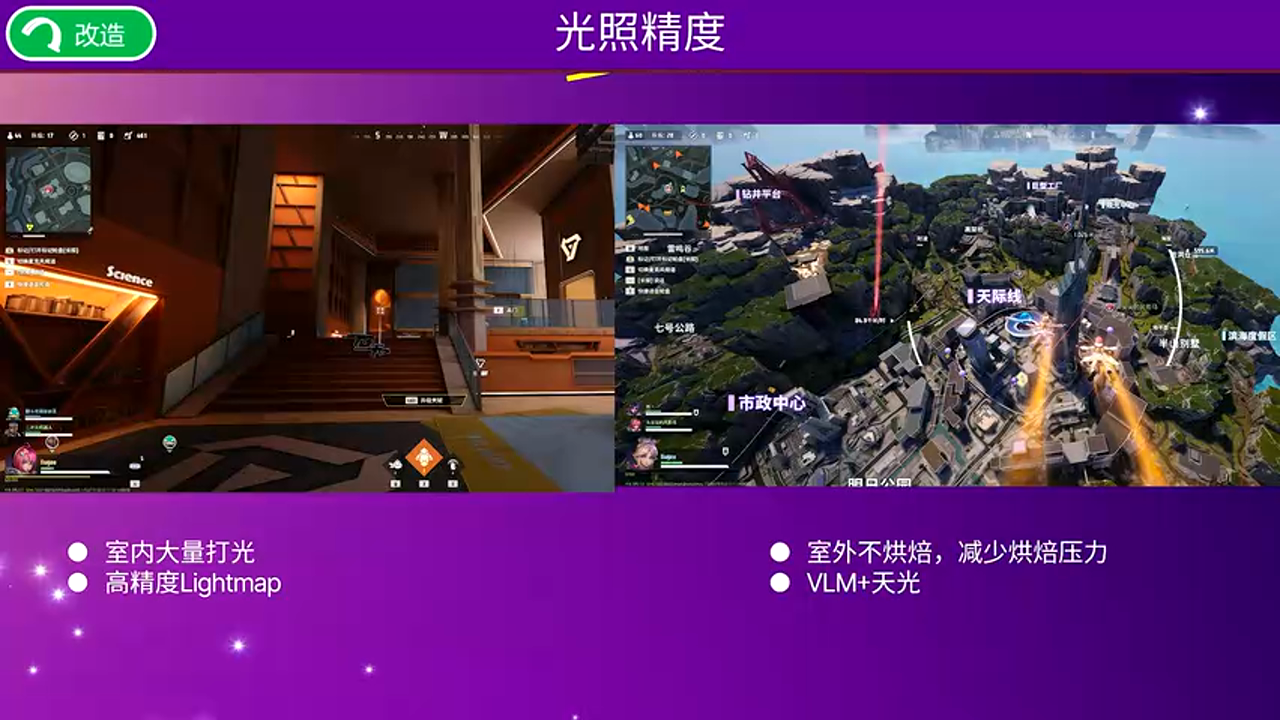

PC 端： - 室内：大量使用高精度 Lightmap 打光 - 室外：完全不烘焙，使用 VM + 天光 做间接光计算

七、Streaming 全链路优化¶

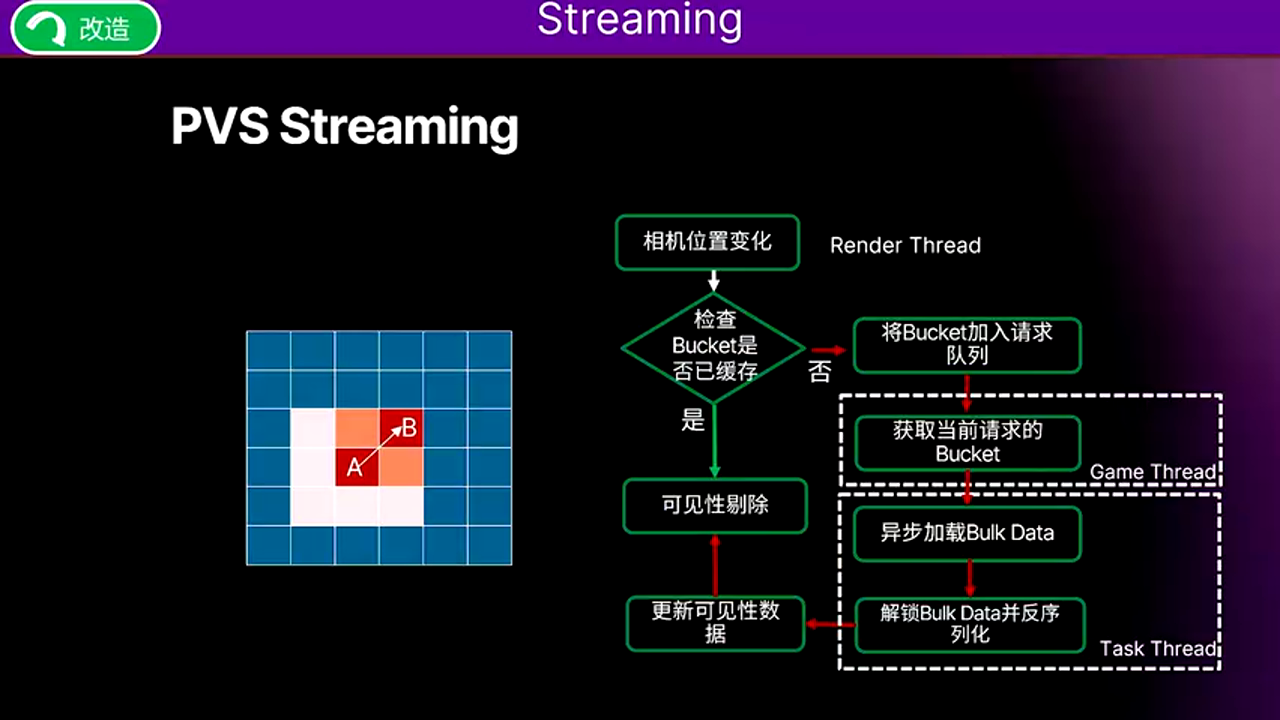

7.1 PVS Streaming¶

在移动端大量使用 PVS 优化可见性剔除效率，但一次性加载整张大地图的 PVS 数据内存消耗惊人。

PVS Streaming 机制： 1. 场景拆分成不同的 Bucket 2. 相机位置变化时触发异步加载 3. 反序列化后传递给 Software Occlusion 4. 更新可见性数据用于剔除 5. 保留当前 Bucket 周边数据避免频繁加载卸载

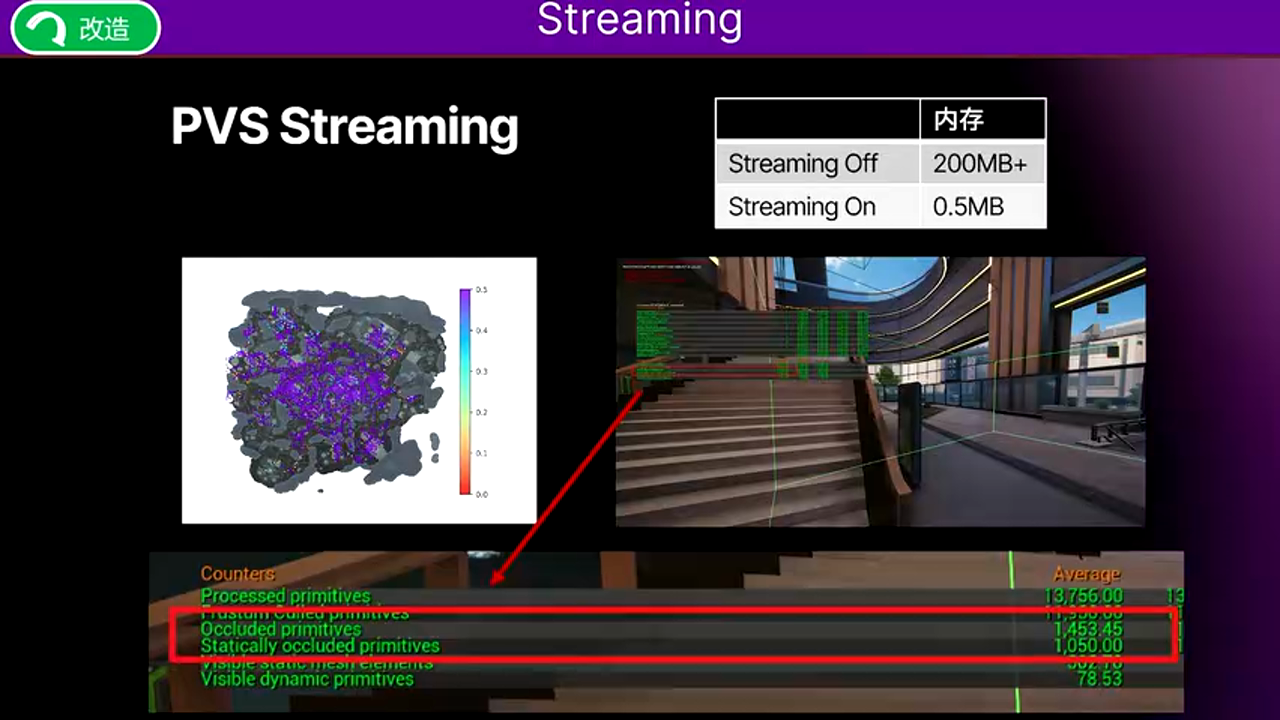

优化效果： - 核心区域剔除率在 50% 以上 - PVS 内存占用从常驻 200MB 压缩到 0.5MB

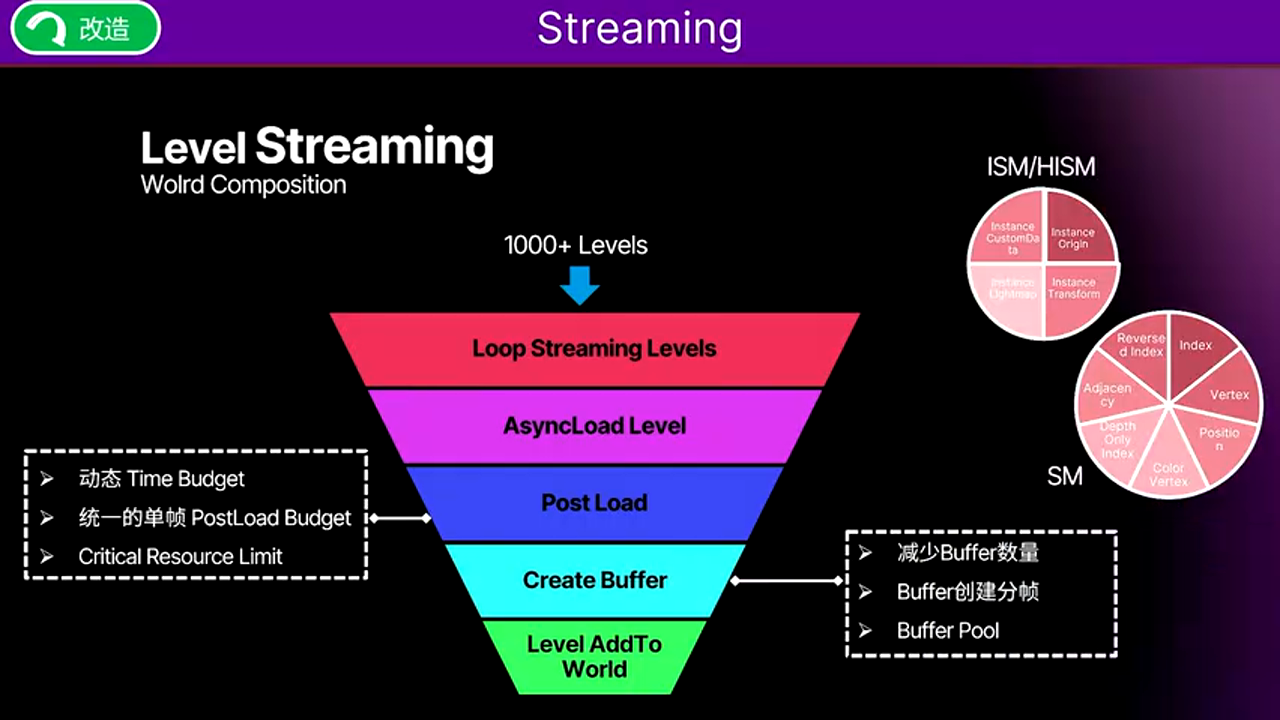

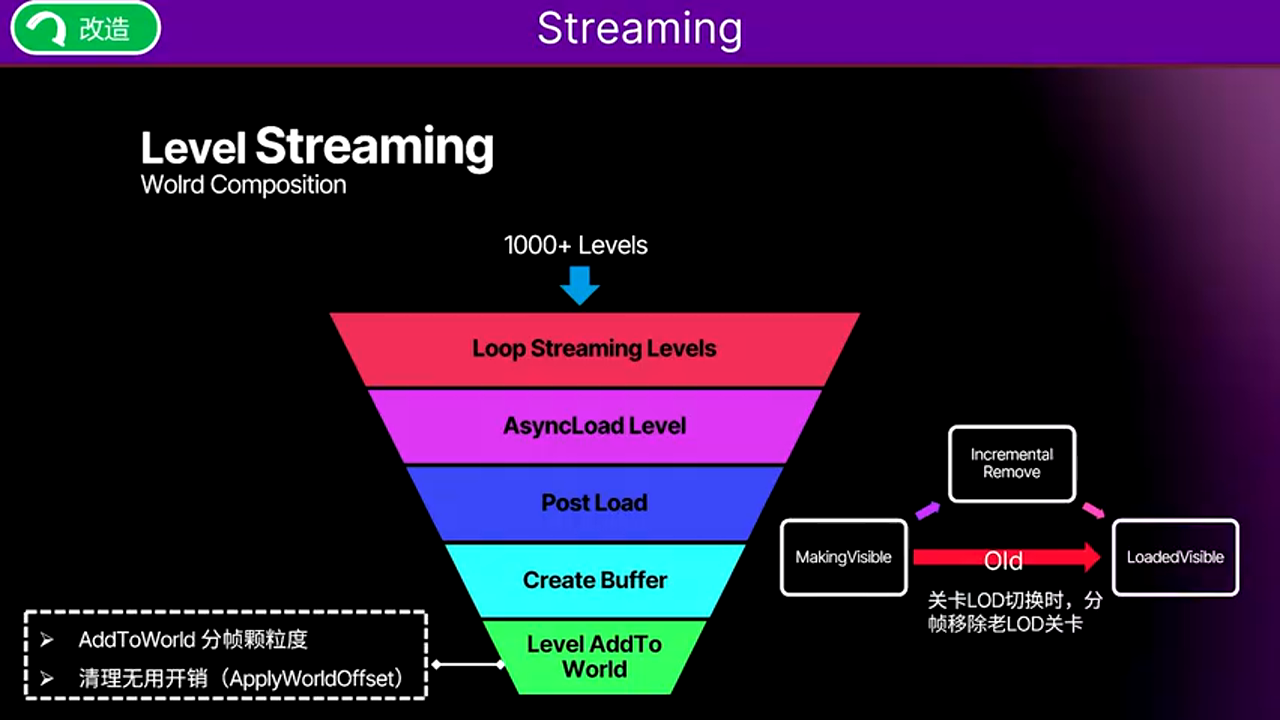

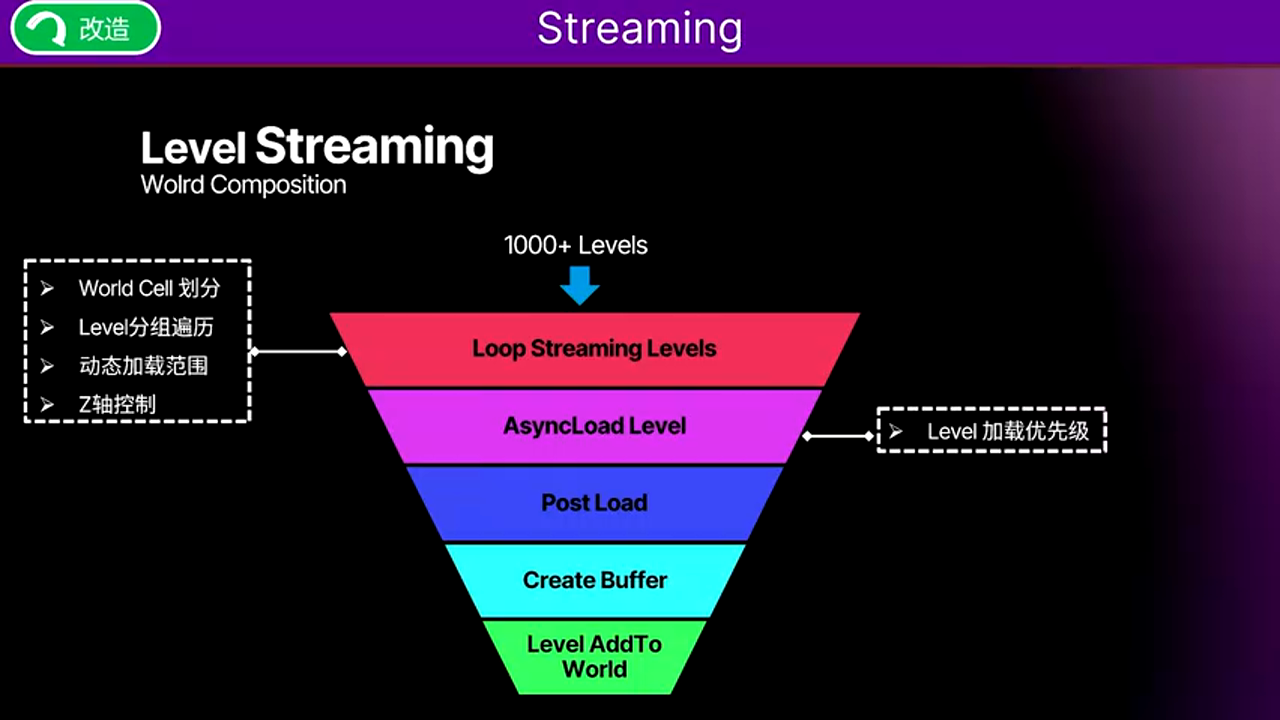

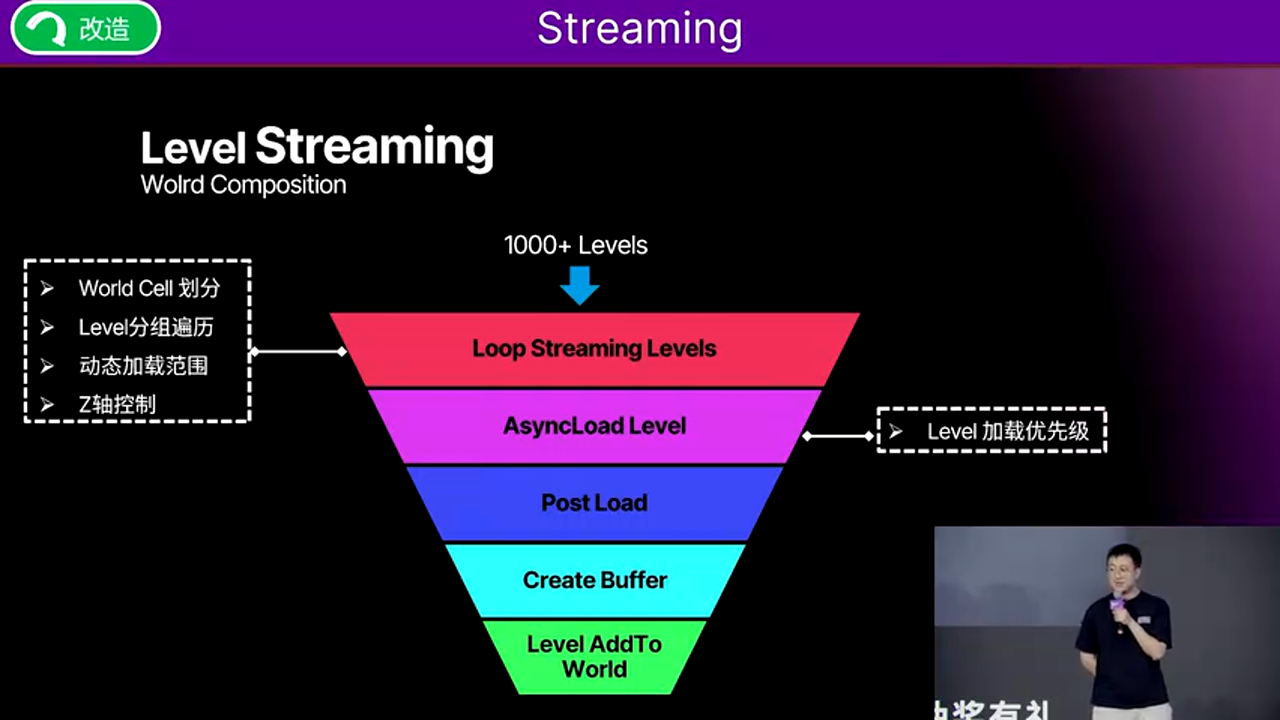

7.2 关卡 Streaming 优化¶

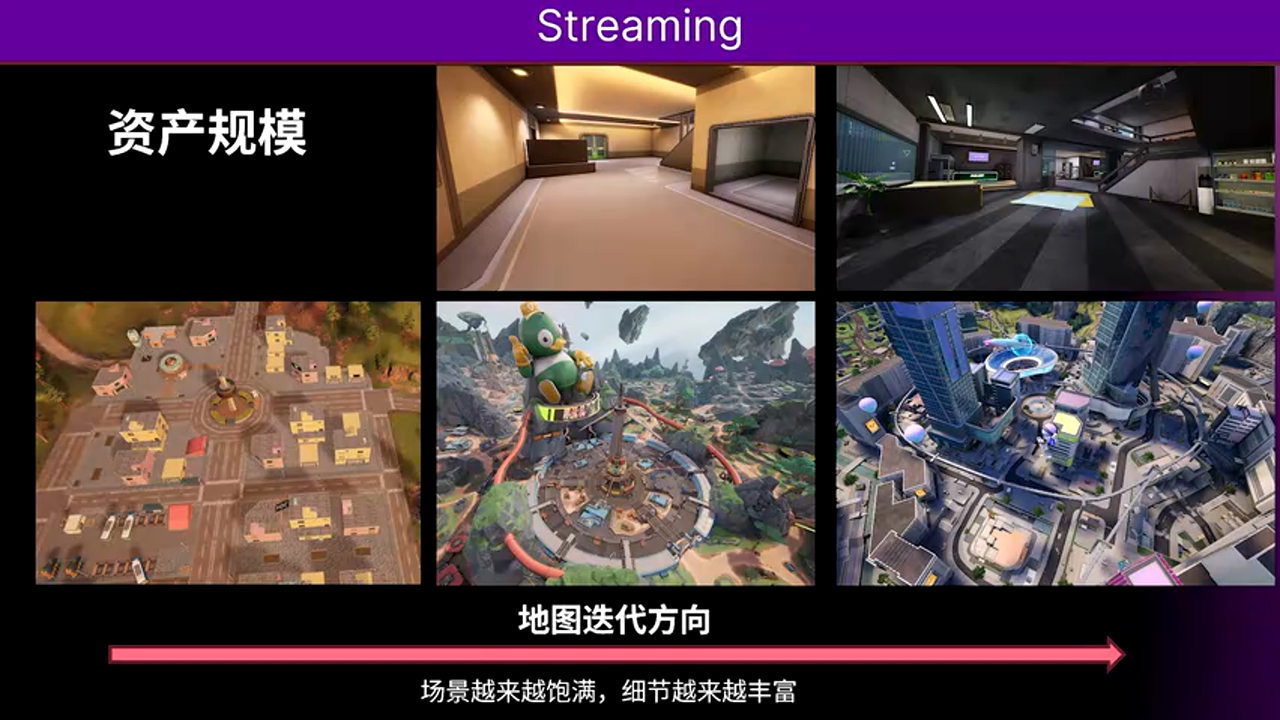

最新地图有 1000+ 个 Streaming 子关卡，每个子关卡资产量很大。

全链路优化：

遍历阶段： - 借鉴 UE5 World Partition 思想，将场景分成不同 Cell - 只遍历当前 Cell 里的关卡 - 对子关卡分组，每帧只处理一部分

异步加载阶段： - 加入 Level 加载优先级控制 - 限制并发加载的关卡数量 - 确保玩家跳伞快速落地时最重要的关卡优先加载完成

PostLoad 和 CreateBuffer 阶段： - 动态调整 PostLoad 的 TimeBudget - 单帧统一 TimeBudget 处理 - 针对 StaticMesh、ISM 等资源设置 PostLoad 数量上限 - 砍掉不必要的 Buffer（Reverse Index Buffer、邻接 Buffer 等） - 通过 BufferPool 管理减少单次 CreateBuffer 耗时

LevelToWorld 阶段： - 加入分状态的 Budget 控制，超时提前结束当帧 - 跳过不必要的流程（如无偏移时跳过 ApplyWorldOffset） - 新增关卡分帧卸载状态，确保 LevelWorld 卸载充分分帧

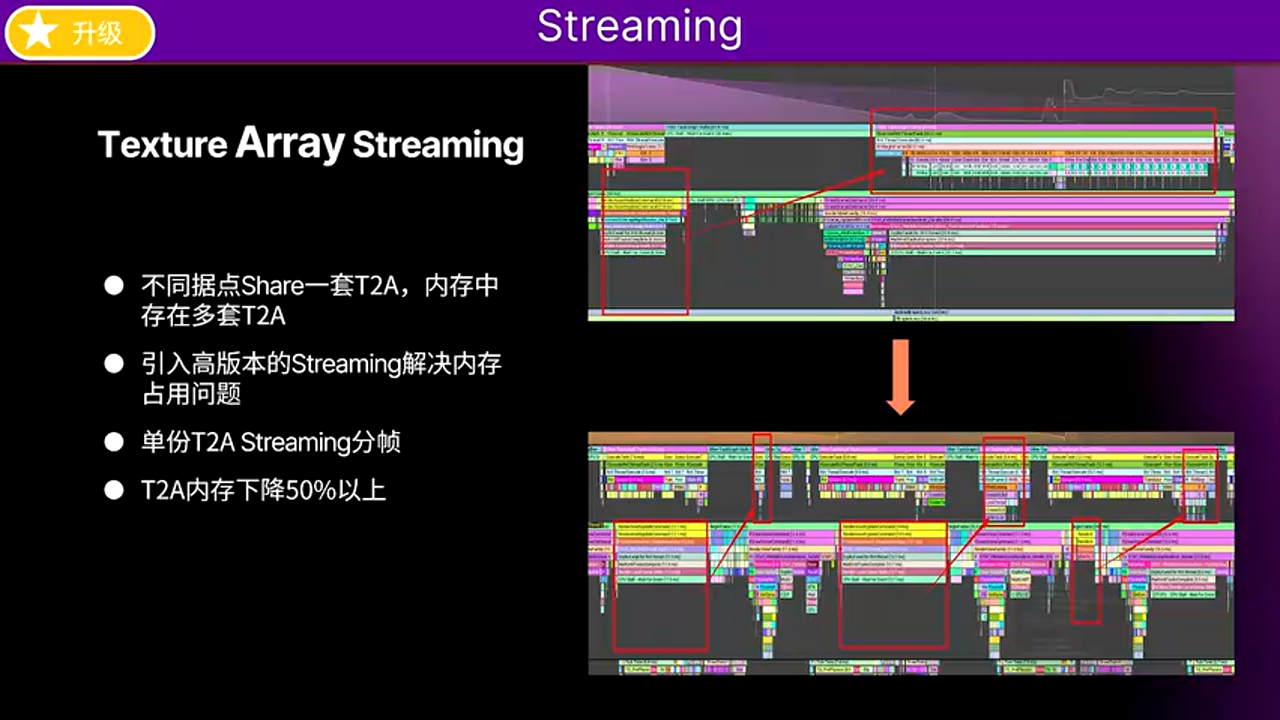

7.3 Texture Array Streaming¶

随着场景迭代，逐渐用起了 Texture Array（后续减轻 Draw Call）。

问题： - 多个据点靠近时，内存中可能同时出现多套 Texture Array - 4.25 版本的 Texture Array 不支持 Streaming

解决方案： - 合并高版本的 Texture Array Streaming 支持 - 控制每帧 Array 单次更新 Texture 的数量，避免卡顿

八、粒子系统优化¶

8.1 粒子效果概述¶

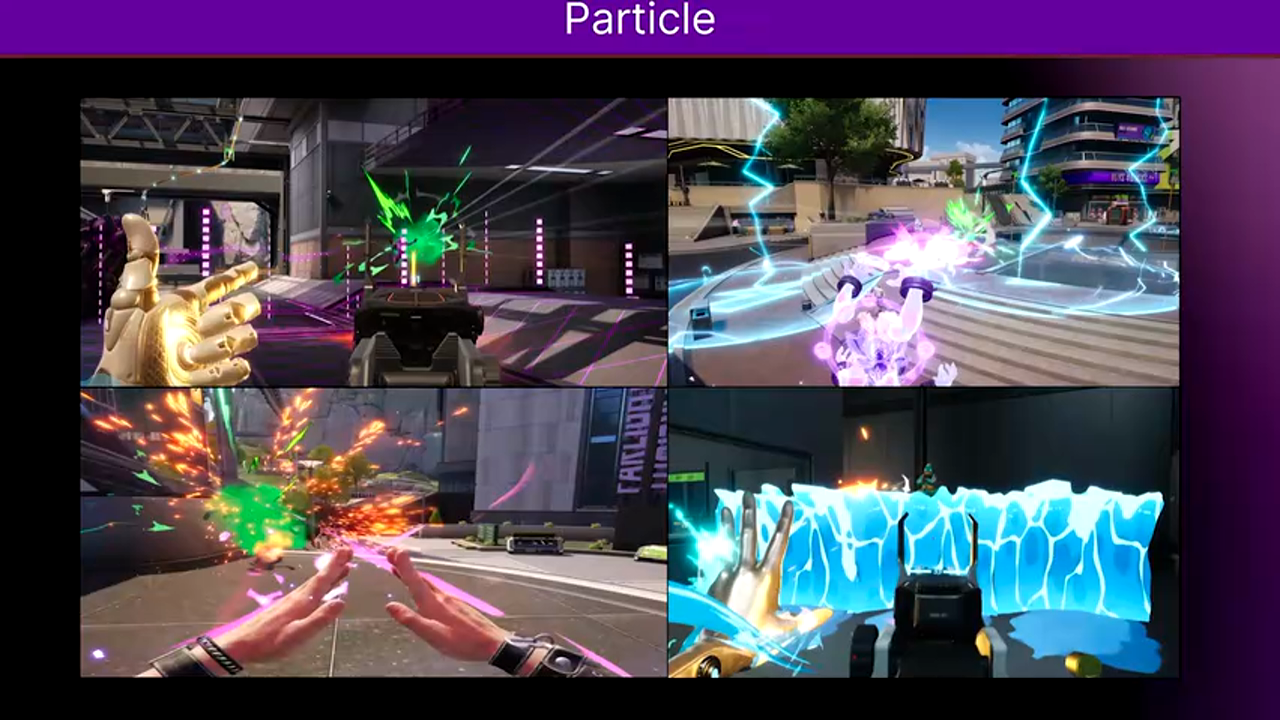

粒子效果广泛应用于枪械、技能和道具系统，极大丰富了视觉表现，但也成为性能重灾区。

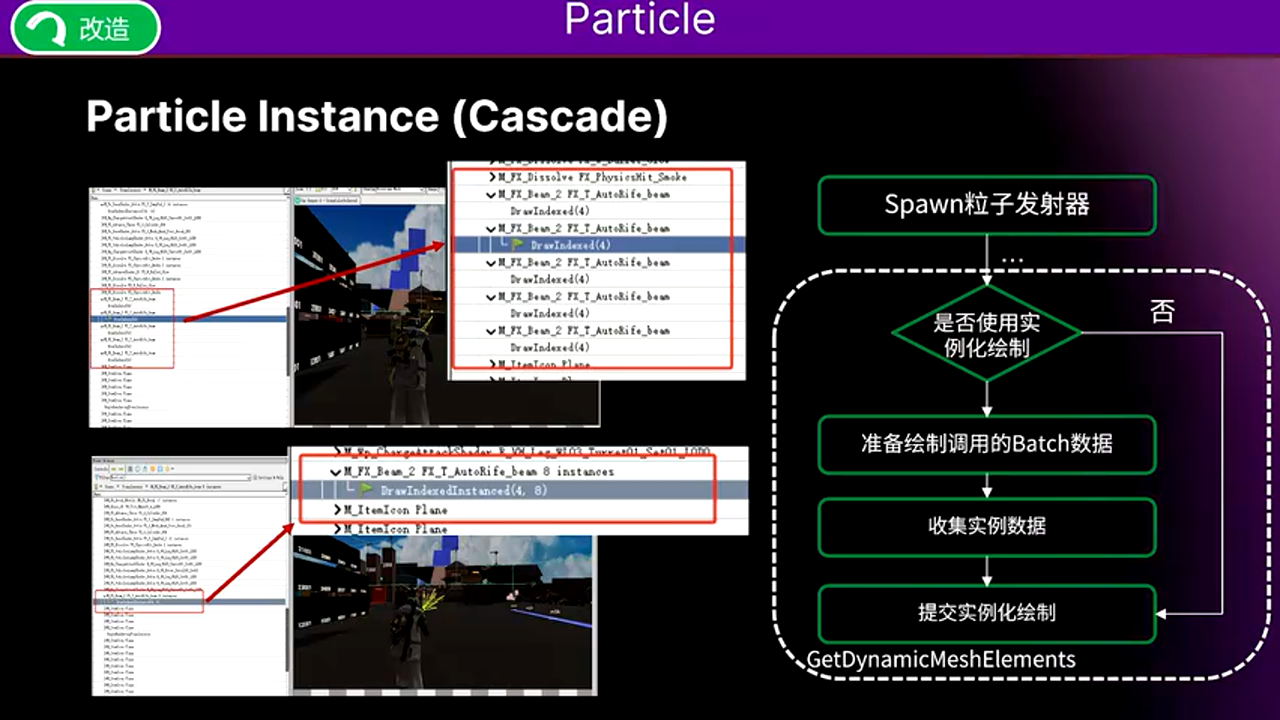

8.2 动态粒子合批¶

项目使用 Cascade 粒子系统，不同 Emitter 特效没有 Instancing。

解决方案：加入动态粒子合批，让同类型同材质的粒子统一走 Instancing 绘制。

核心实现：在 GetDynamicMeshElements 中，如果设置使用实例化绘制，会取 Setup 的 Batch 数据，收集所有相关实例需要更新的数据，最后提交到材质进行实例化绘制。

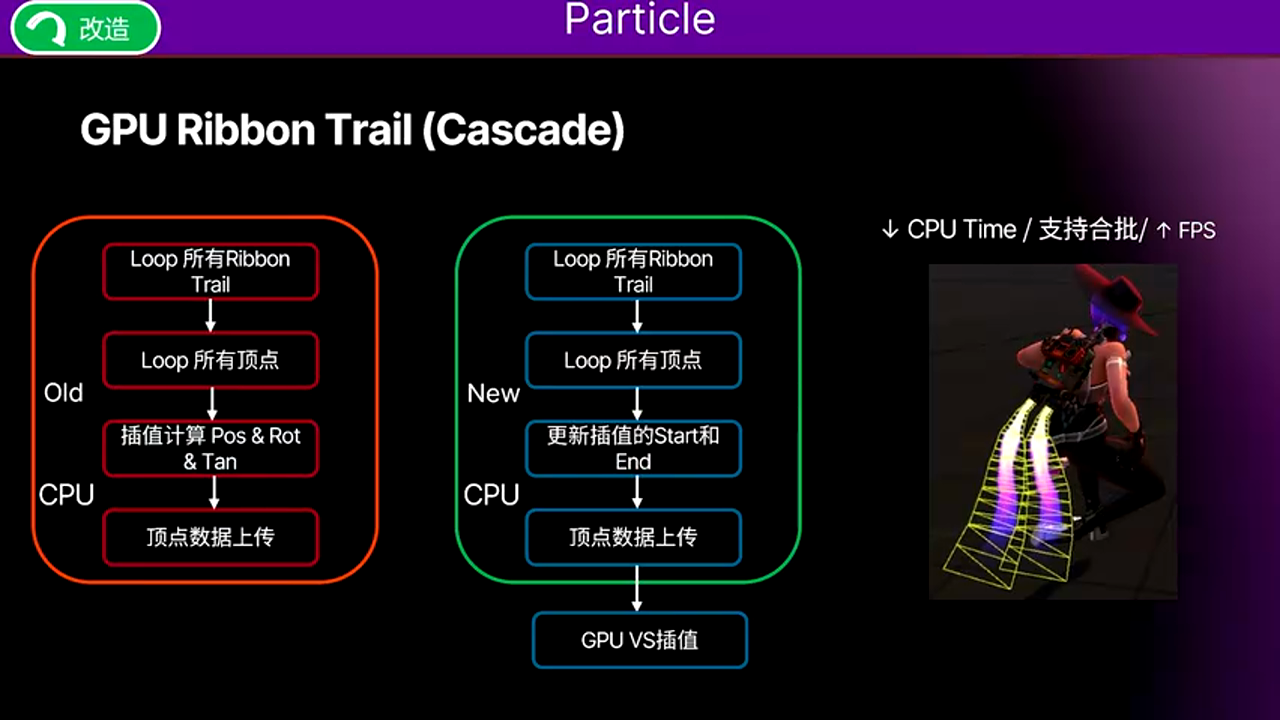

8.3 Ribbon Trail GPU 化¶

项目大量使用 Ribbon Particle 做武器弹线、喷气背包尾迹效果。

原版问题：各顶点信息（Position、Rotation、Tangent 等）在 CPU 侧插值计算，之后再更新上传顶点数据。

优化方案： - CPU 侧只更新每个 Segment 的 Start 和 End - 将顶点插值放到 Vertex Shader - 避免 CPU 端模拟开销 - 更方便做合批

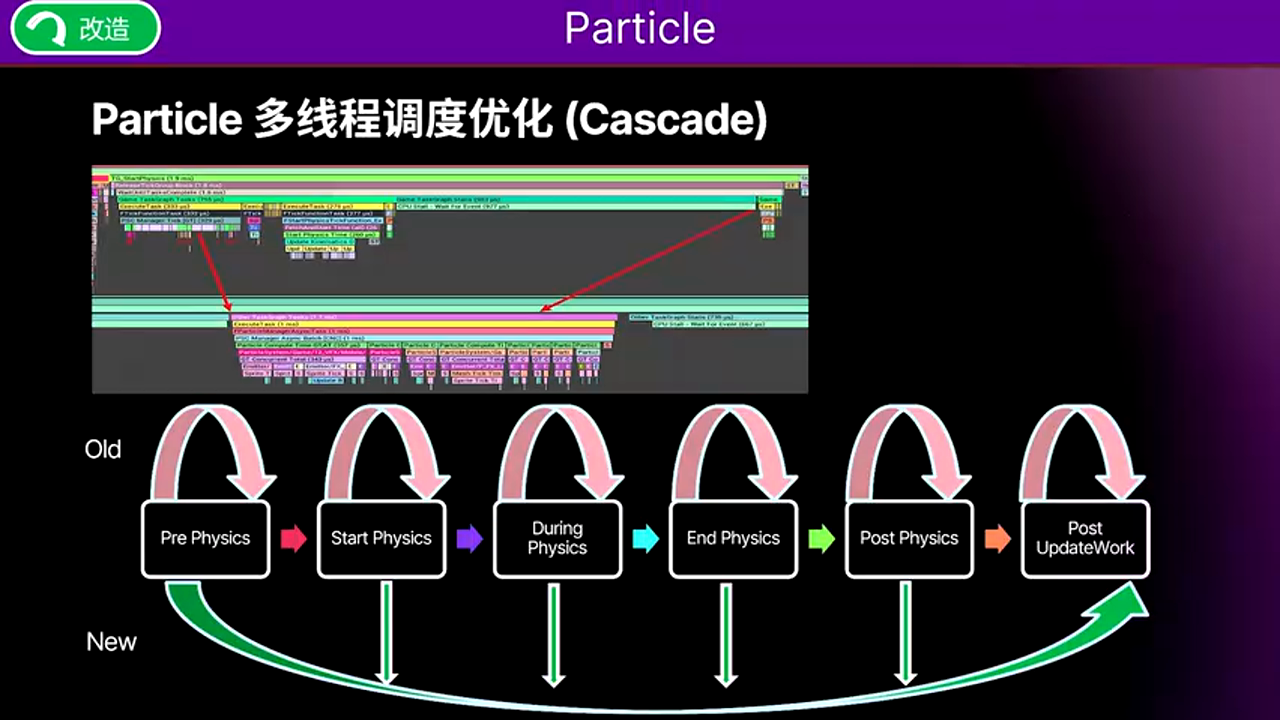

8.4 粒子多线程调度优化¶

问题：GameThread 在 SetupFace 阶段发起 Particle 异步任务后，会等待任务结束，形成长达 1ms 的气泡。

原因：ParticleManager 要求当前 Tick 发出的异步特效任务必须在 Tick 结束前完成。

优化方案： 1. 修改 Particle 系统多线程调度策略，在 RenderFace 调用之前异步特效任务不会阻塞 GameThread 2. 对于挂在 SkeletalMesh 上的特效，只要依赖的 SkeletalMesh Tick 完成就提前触发特效，防止特效堆积在最后的 Tick

九、UI 优化¶

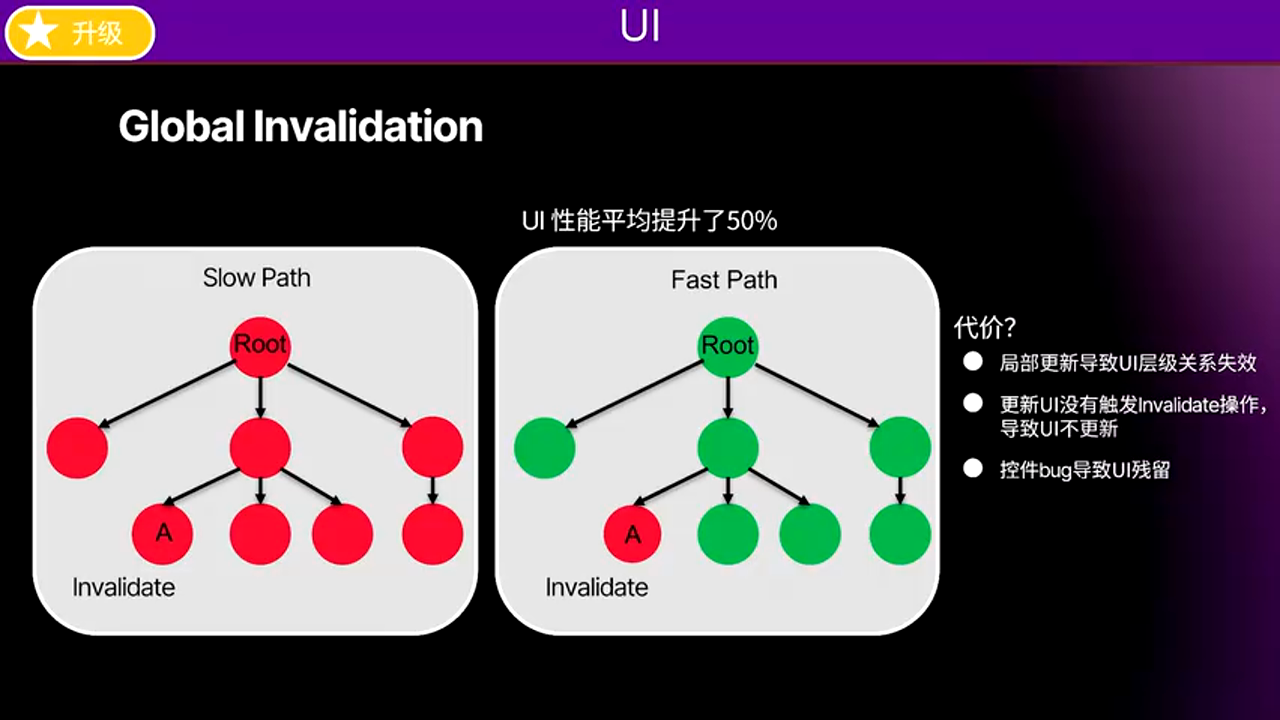

9.1 Global Invalidation 预案¶

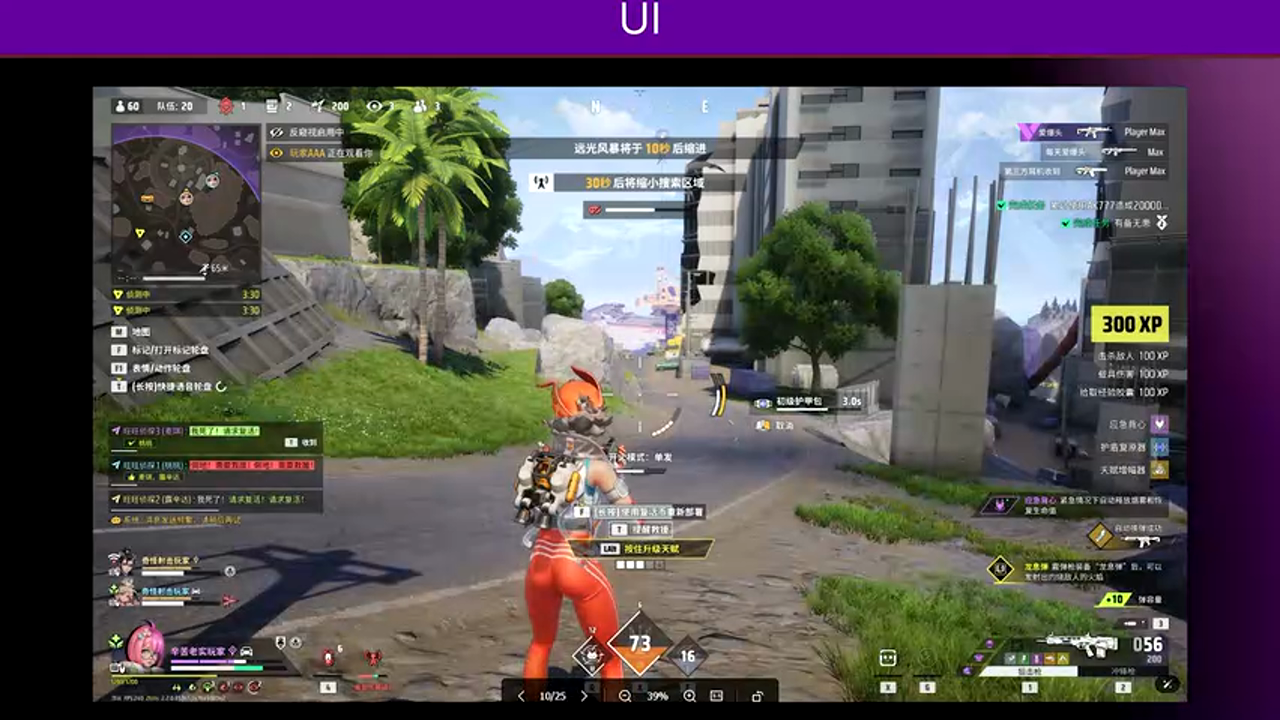

UI 在游戏里是性能大户，团队做了一系列优化。

SlowPath vs FastPath： - SlowPath：无论更新哪些 UI 节点，都会全量更新整个 UI 树 - FastPath（Global Invalidation）：只局部更新相关节点，未被影响的节点不产生更新开销

UE 4.25 已有 FastPath 代码但不完善，团队合并了高版本的大量更新。

切换效果：UI 性能提升约 50%

代价：出现 UI 不更新或残留的 Bug，原因包括： - 局部更新导致外部 UI 层级关系失效 - 更新 UI 没有触发 Dirty 操作 - 部分控件本身有 Bug

解决方案： - 框架层预留足够的 Layer - 针对性修复问题控件

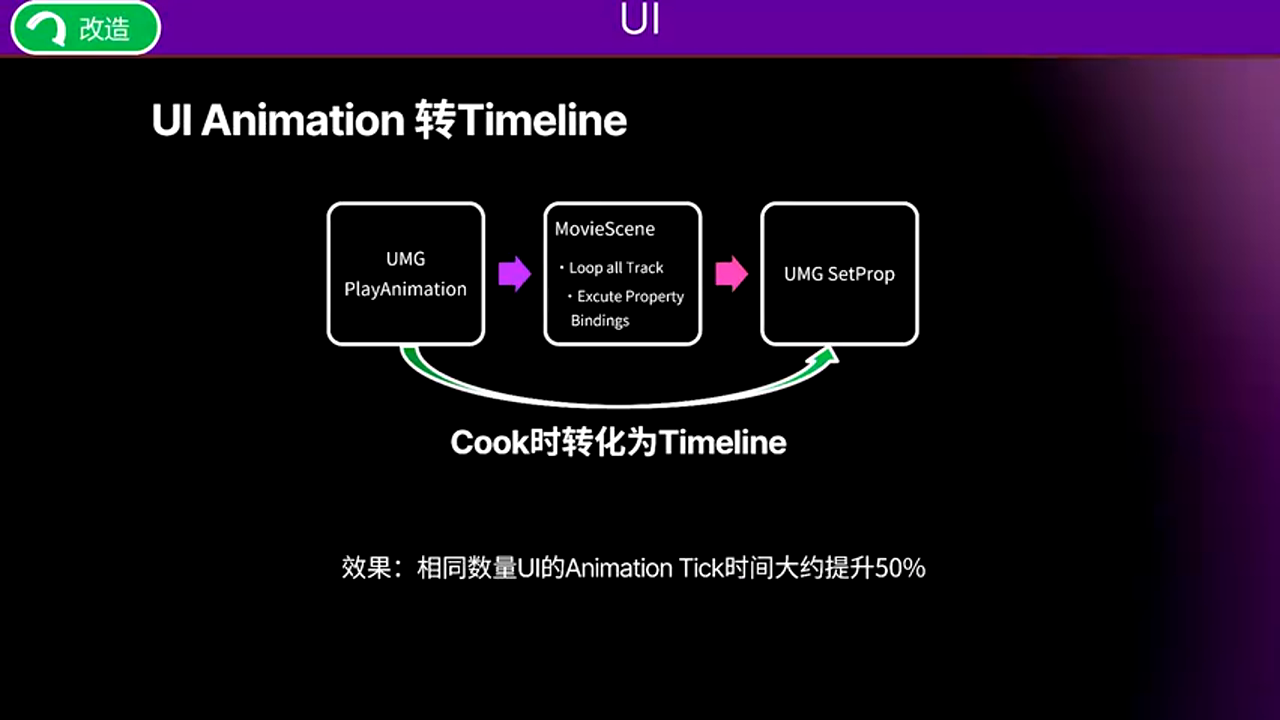

9.2 UI Animation 优化¶

UE 的 UI Animation 相对重度，底层复用了 Sequencer 模块逻辑，会构建大量 Object 对象，运行时 Evaluate 时开销非常重。

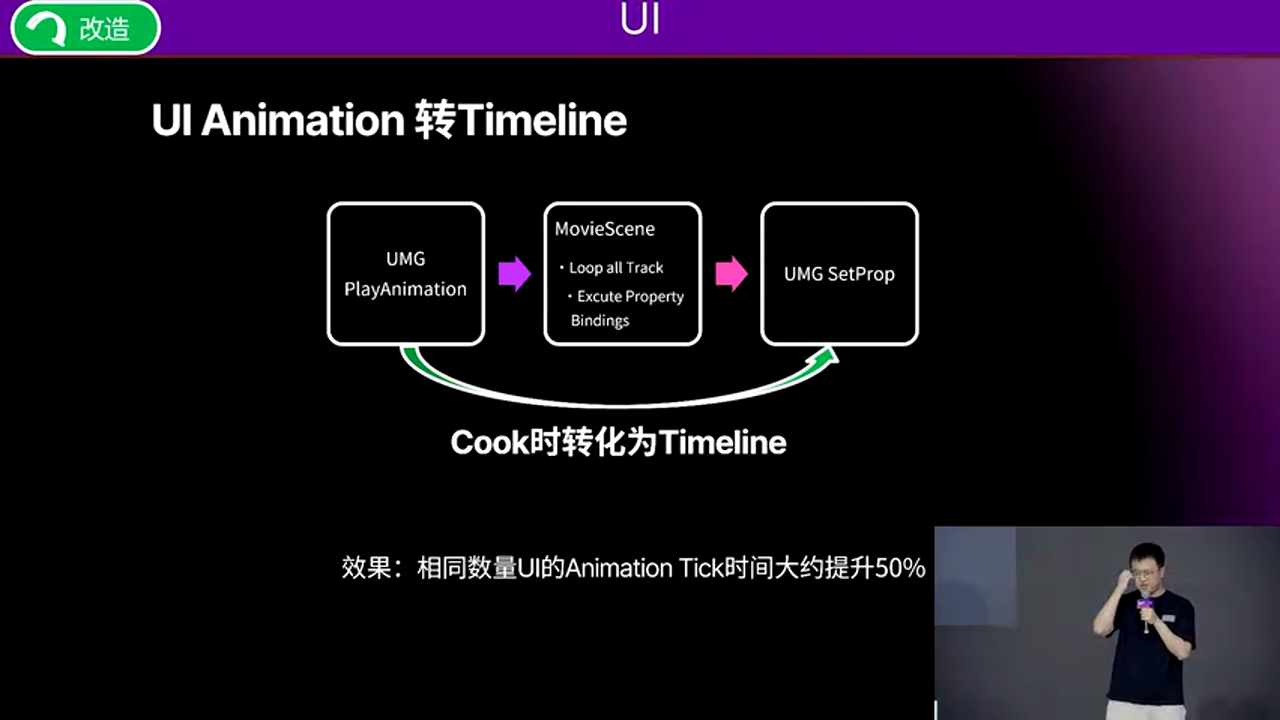

解决方案：将 UI Animation 转化为 Timeline

• Timeline 更轻量，对内存更友好
• 在 Cook 阶段进行转化，对上层使用者完全透明
• 测试案例下性能收益约 50%

9.3 内存分配器选择¶

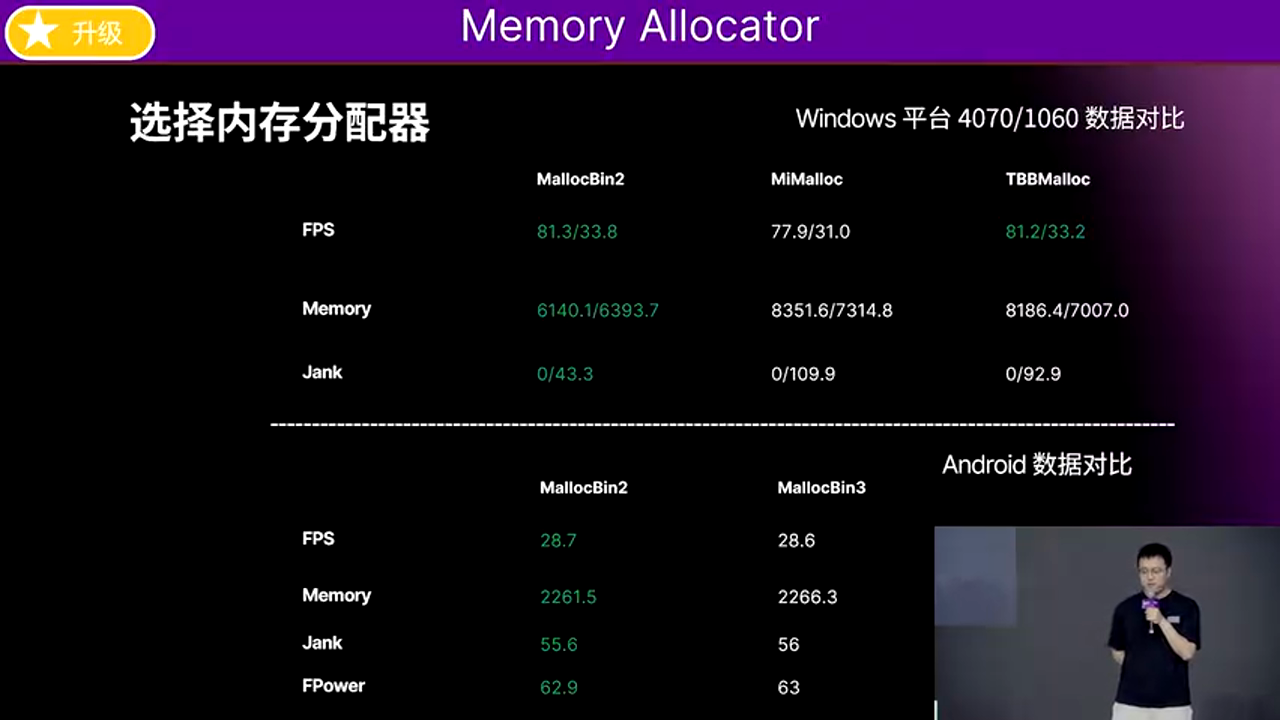

团队咨询过 UE 官方，测试结果： - 内存：Binned3 > Binned2 > Mimalloc - 帧率：Mimalloc > Binned3 > Binned2

由于更在意帧率表现，PC 上合并了 UE5 升级的 Mimalloc 版本。

移动端测试：Binned2 和 Binned3 不分伯仲，甚至 Binned2 略好，因此移动端仍选择 Binned2。

十、工具与分析优化¶

10.1 PSO Warmup 加速¶

在安卓上 PSO Warmup 非常耗时。

解决方案：利用安卓 OpenGL ES 的多线程并发预编译 PSO 能力，最多减少约 60% 的时间。

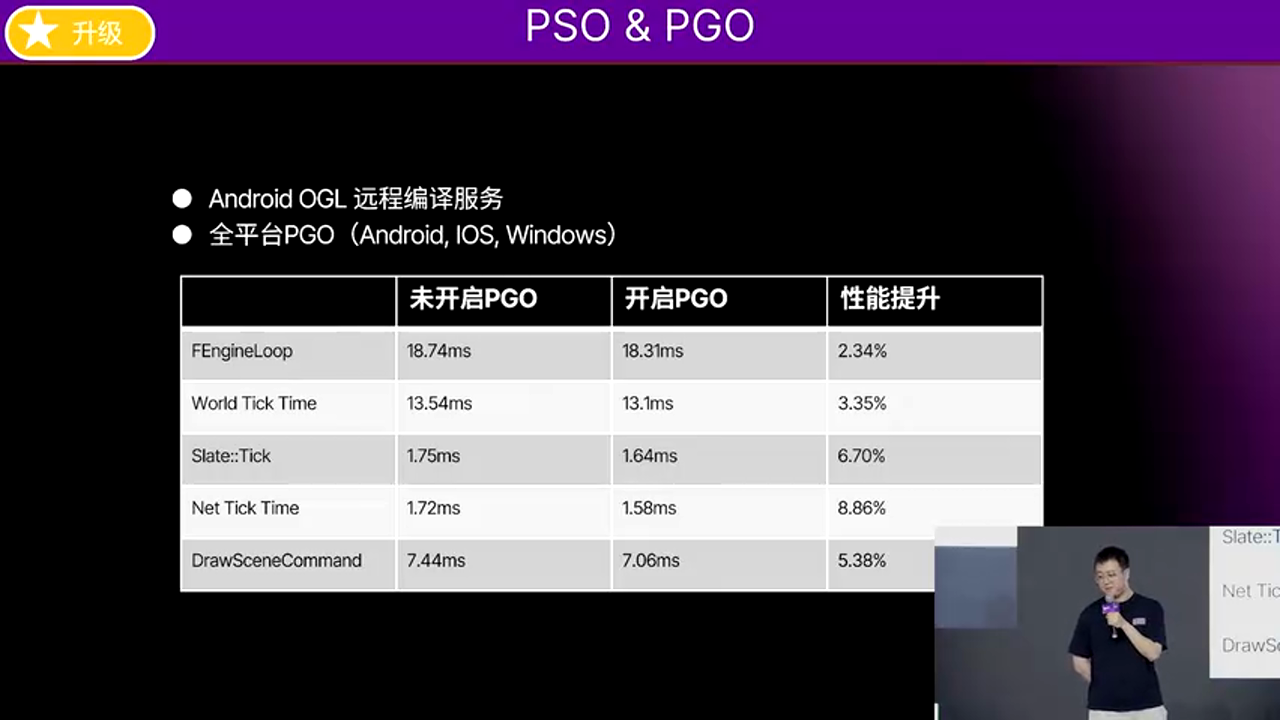

10.2 PGO 支持¶

合并高版本引入的安卓和 Windows 平台 PGO（Profile-Guided Optimization）支持。

PGO 原理：通过在代码中生成插桩，实现更激进、更精准的优化，包括分支预测、函数内联、循环展开、寄存器分配等。

收益：整体性能提升 1%-5%

10.3 Insight 工具集成¶

团队集成了多个高版本 Insight 工具：

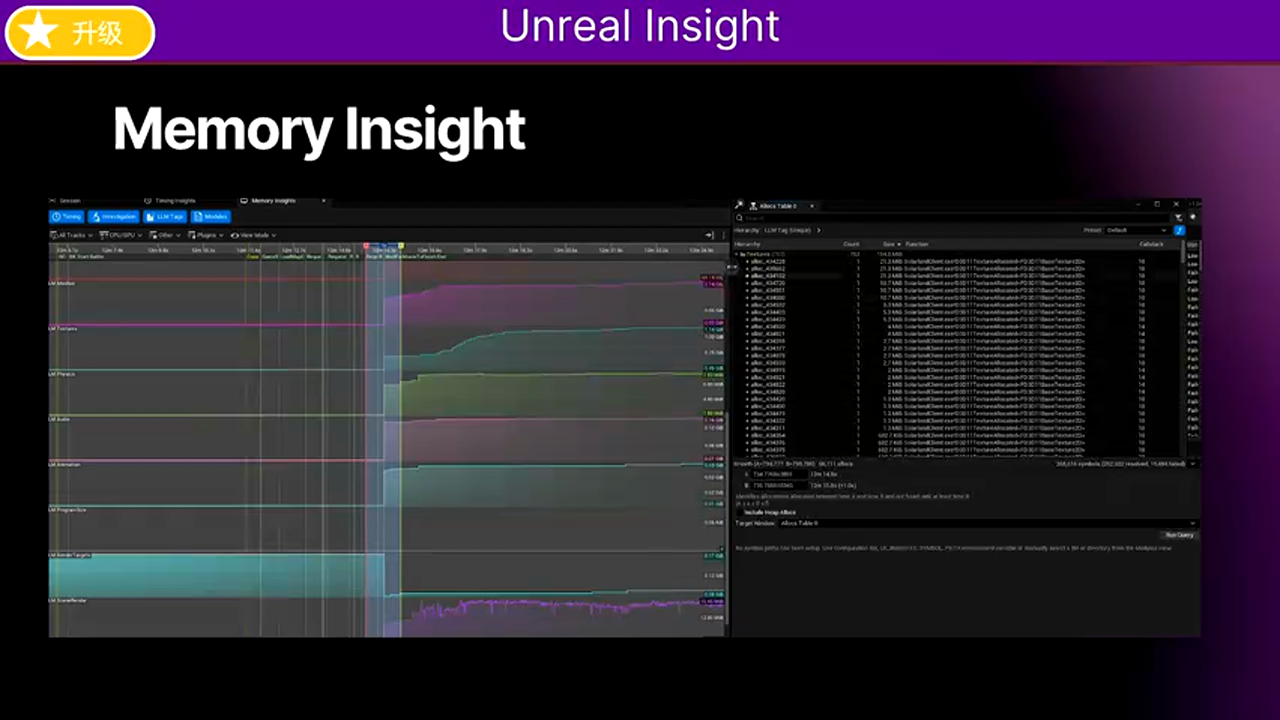

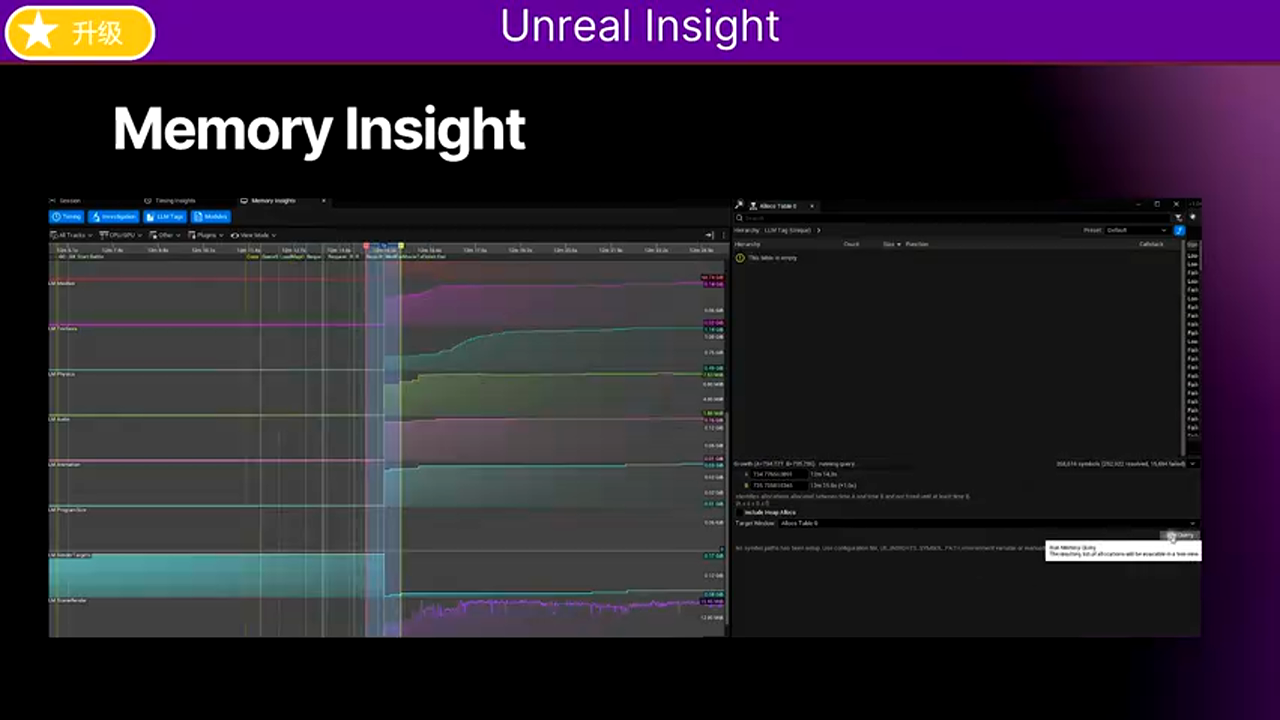

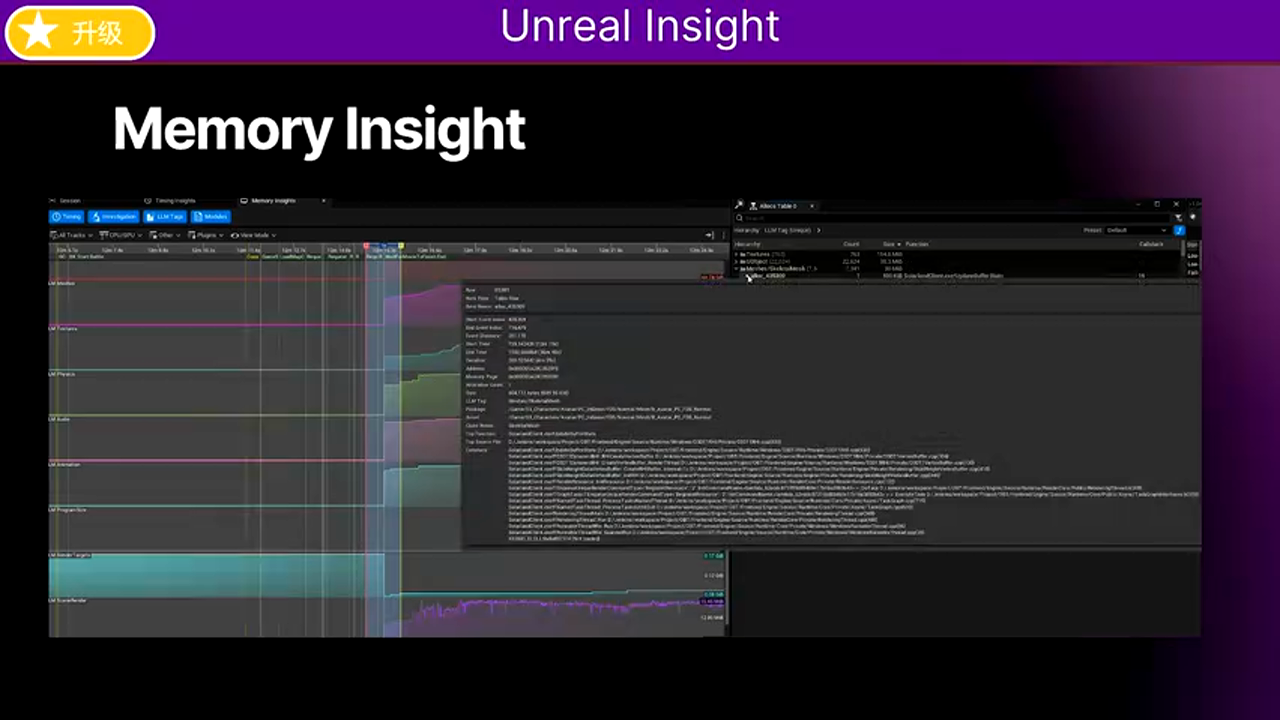

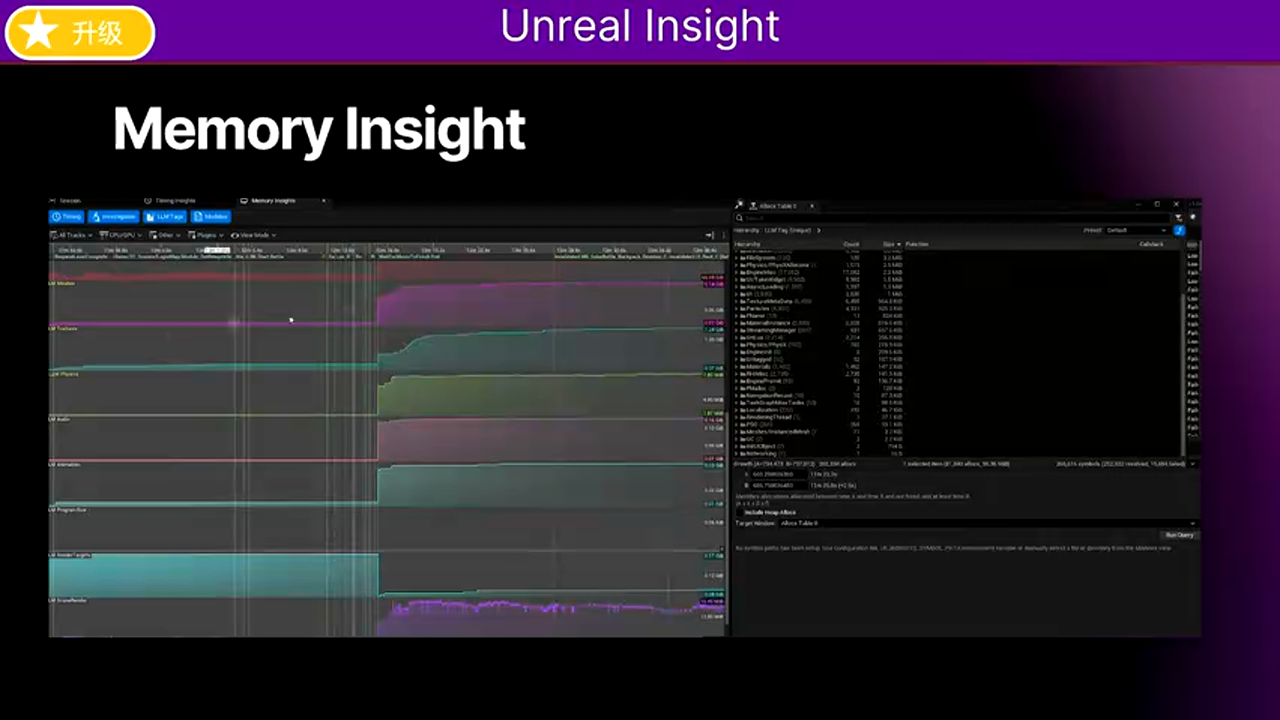

Memory Insight： - 圈选内存增长异常的时间段 - 查看内存分配的分类和堆栈 - 快速定位内存问题

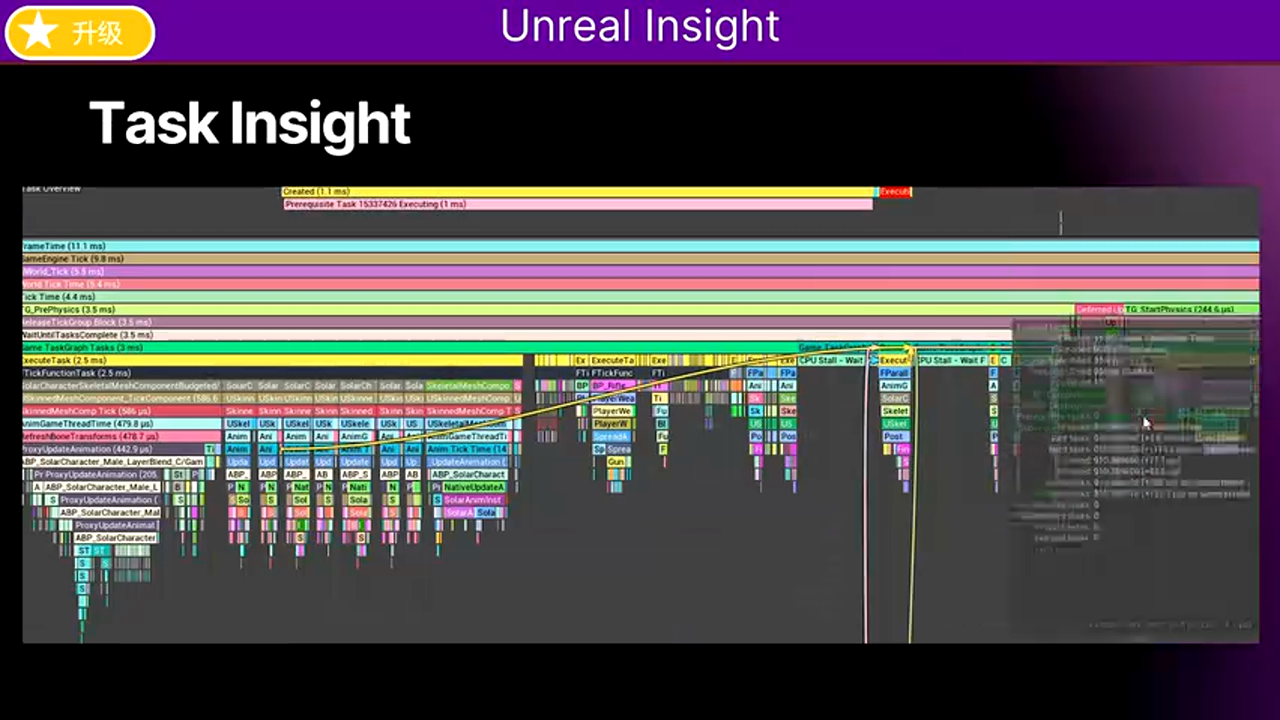

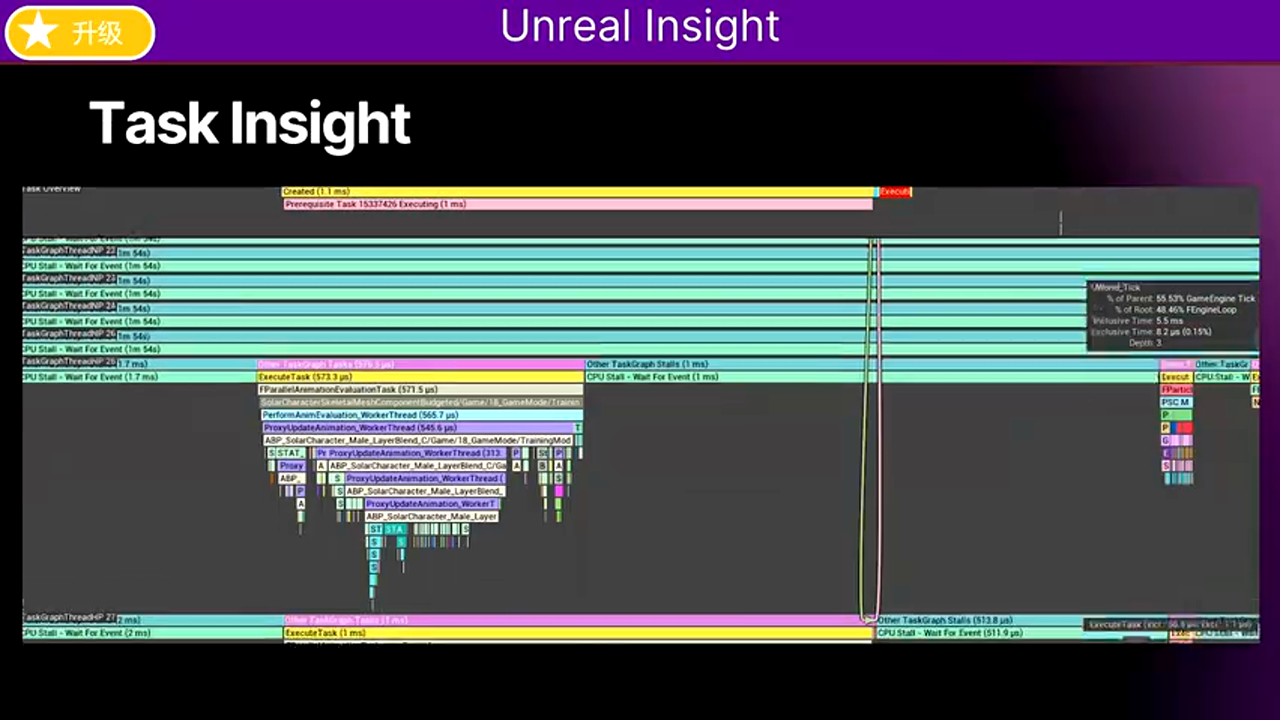

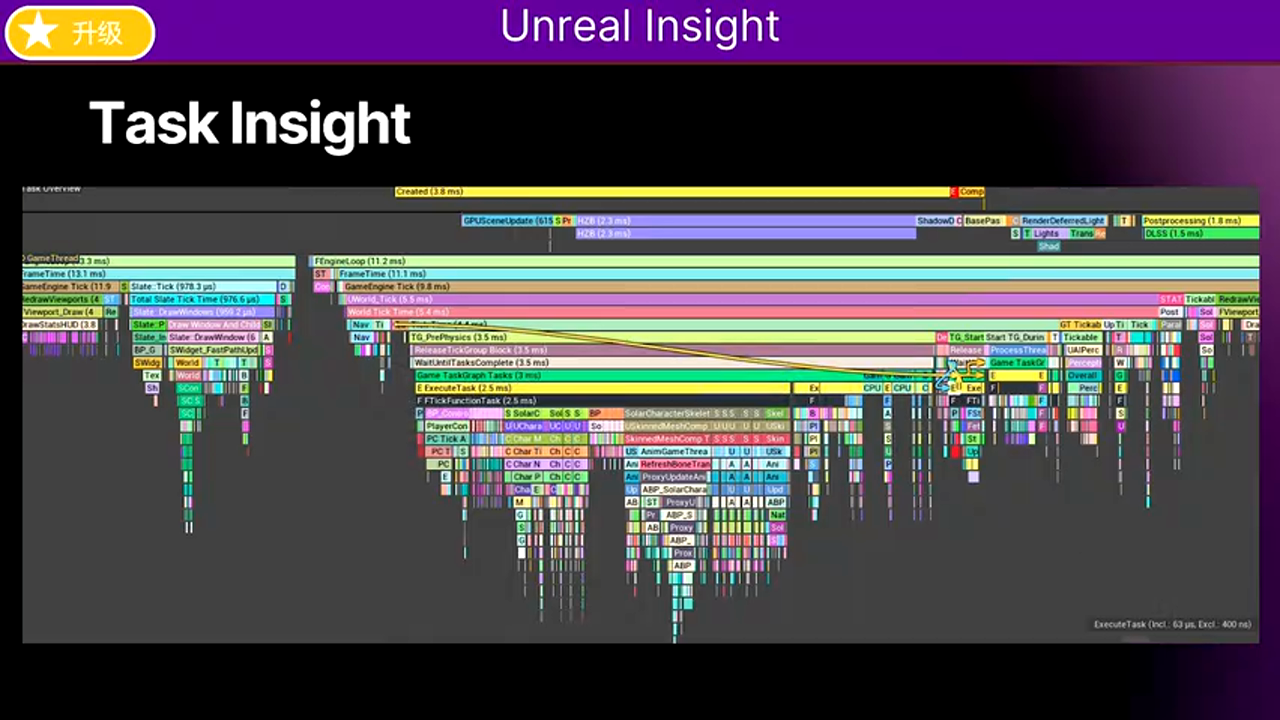

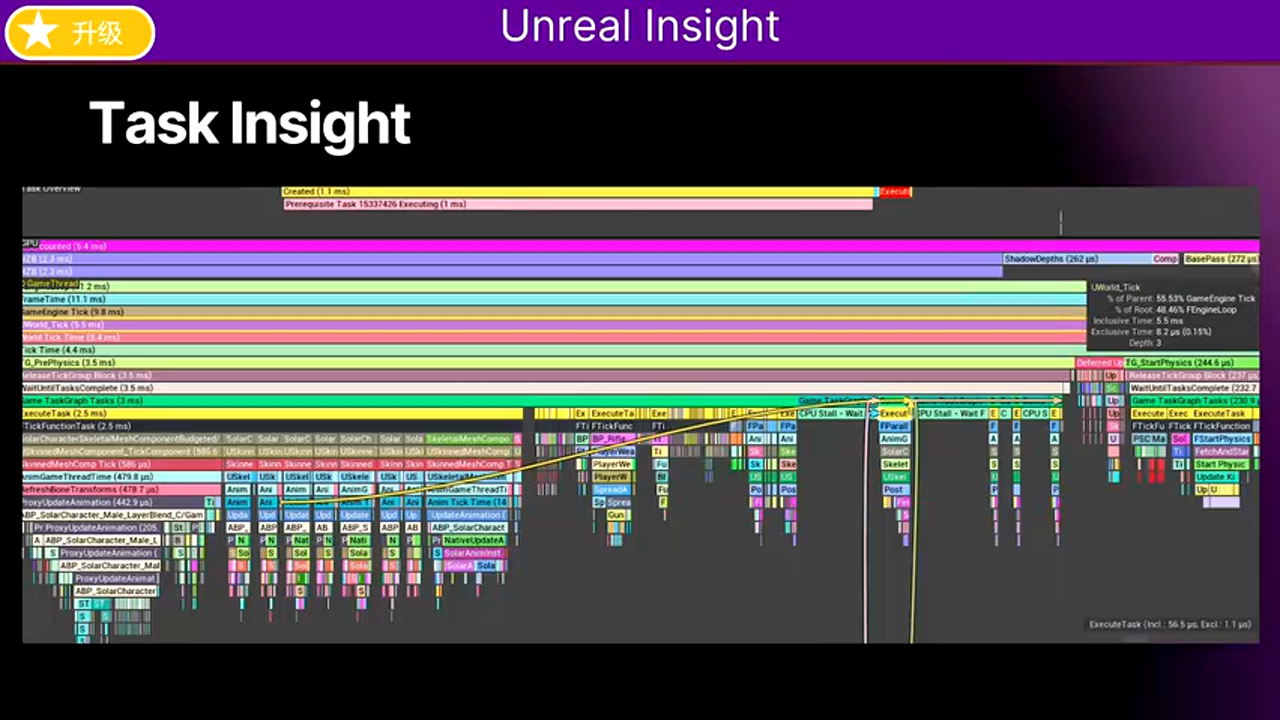

Task Insight： - UE5 新加模块 - 定位多线程问题非常方便 - 可以看到任务发起位置、执行时长、是否阻塞其他线程

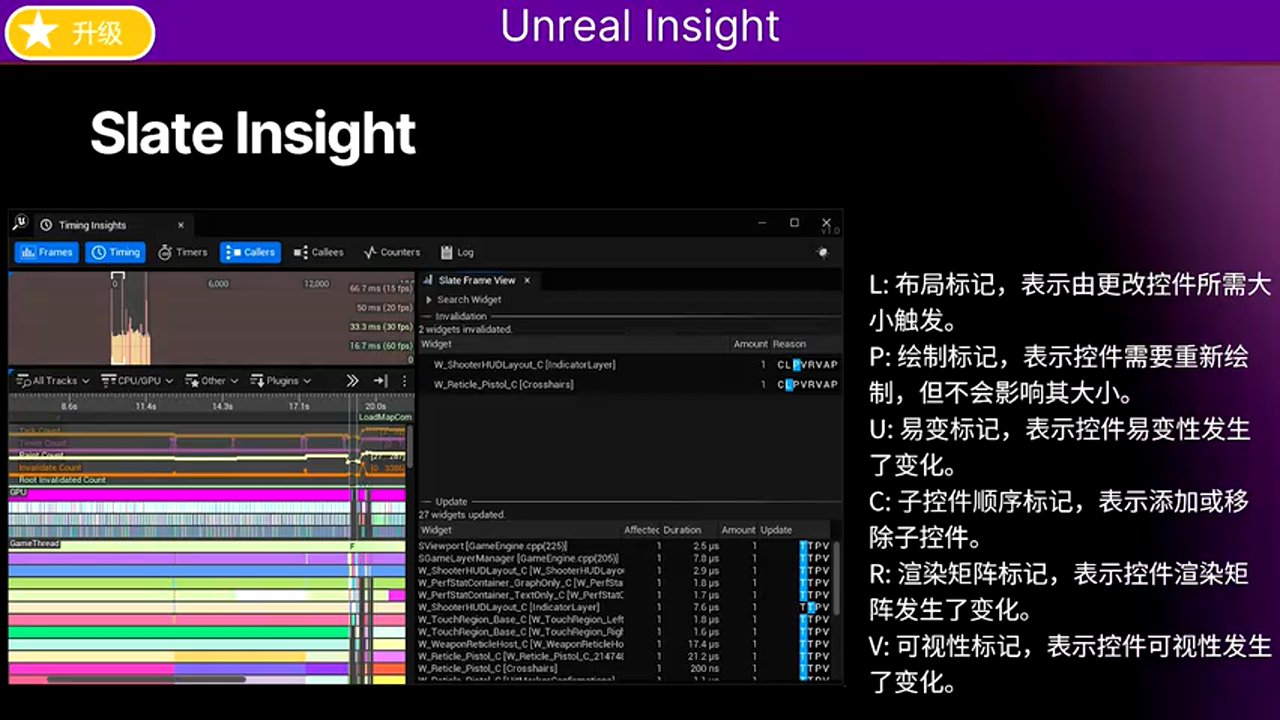

Slate Insight： - 定位 UI 导致的卡顿问题 - 快速定位哪个控件触发了更新

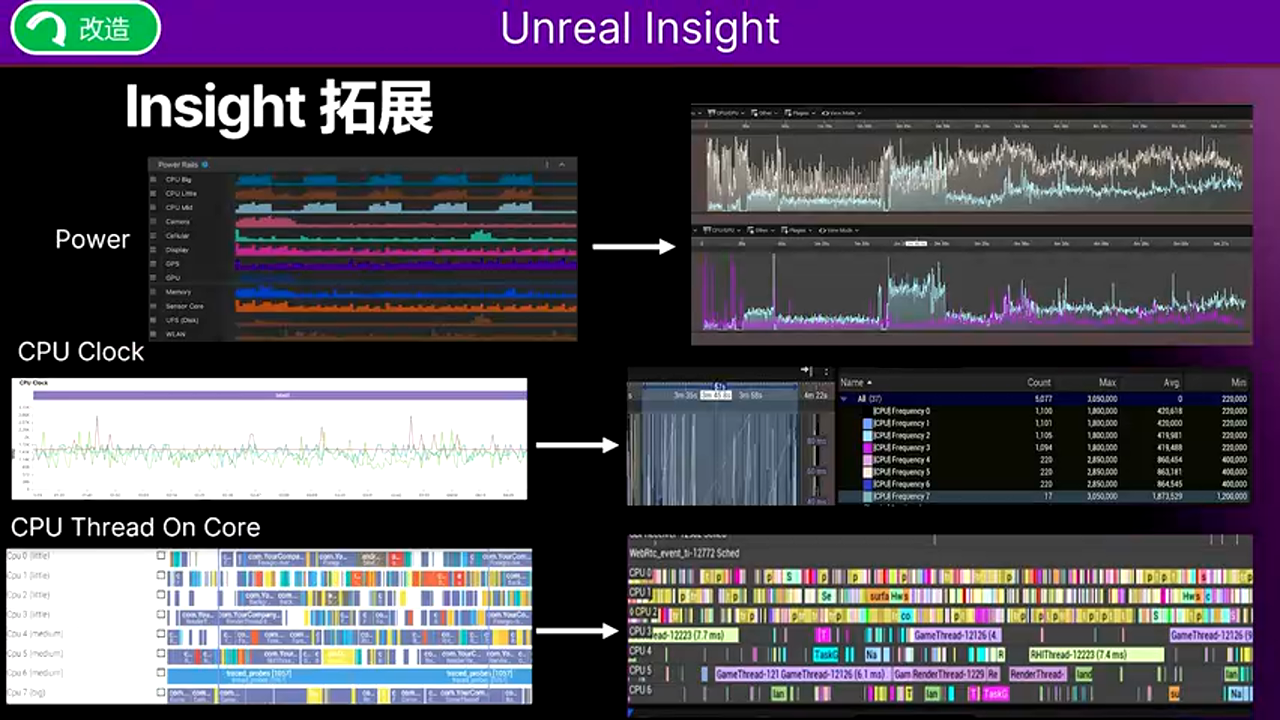

硬件 Performance Counter： - 集成 CPU Clock、CPU Thread、Core 信息 - 新版安卓支持 Profile 细致的 Power 数据 - 可以看到 CPU 大中小核、Display、WiFi 等各模块功耗 - 帮助分析性能问题是否由 CPU 调度或频率问题导致

十一、总结与最佳实践¶

11.1 技术选型建议¶

适合参考的场景： - 基于 UE4 老版本的长线运营项目 - 需要双端（PC + 移动端）兼容的项目 - 大世界场景下的性能优化需求

核心经验： - 持续关注高版本引擎更新，合并有价值的特性 - 在保持稳定性的前提下进行深度改造 - 建立完善的性能分析工具链

11.2 性能优化清单¶

1. 显存优化：VM Grid 化 + BCR 压缩 + SH 阶数可配置
2. GPU 优化：SSR/SSAO Tile 剔除 + VRS/VRR 可变分辨率
3. CPU 优化：Streaming 全链路优化 + 粒子多线程调度
4. 烘焙优化：GPU Lightmass + Embree 向量化 + 双端分离
5. UI 优化：Global Invalidation + Animation 转 Timeline

11.3 避坑指南¶

1. VRR 侵入性强：需要处理所有使用屏幕坐标变换的 Shader
2. FastPath Bug：切换后需要逐一修复 UI 不更新问题
3. Streaming 堆积：需要全链路 Budget 控制防止卡顿
4. 内存分配器选择：不同平台最优选择可能不同
5. PGO 收益有限：1%-5%，但几乎无成本
