跳转至

虚幻引擎在数字媒体艺术中的实战应用：从虚拟拍摄到交互装置的完整工作流

UE5 技术交流群

加入 UE5 技术交流群

如果您对虚幻引擎5的图形渲染技术感兴趣，欢迎加入我们的 UE5 技术交流群！

扫描上方二维码添加个人微信 wlxklyh，备注"UE5技术交流"，我会拉您进群。

在技术交流群中，您可以： - 与其他UE开发者交流渲染技术经验 - 获取最新的GDC技术分享和解读 - 讨论图形编程、性能优化、构建工具流、动画系统等话题 - 分享引擎架构、基建工具等项目经验和技术难题

本文源自视频：[UFSH2025]虚幻引擎在数字媒体艺术中的应用 | Anius GAL数字媒体艺术工作室创始人

视频链接：https://www.bilibili.com/video/BV1JS2PBbE3v

时长：26分21秒 | AI生成说明：本文由AI基于视频内容生成，包含原始截图和技术解析

导读

核心观点一：数字媒体艺术项目需要全栈技能，从硬件编程到三维建模，从UE场景制作到AI辅助，每个环节都需要深入掌握。

核心观点二：虚拟拍摄的成功关键在于选择稳定的媒体服务器和追踪系统，Disguise + RenderStream + Vive Mars 的组合是当前行业主流方案。

核心观点三：Arduino + UE的交互装置开发成本低、上手快，但现场部署需要充分考虑散热、静电等物理环境因素。

前置知识：了解虚幻引擎基础操作、熟悉nDisplay概念、具备基本的硬件编程知识。

一、背景与痛点：数字媒体艺术的技术挑战

1.1 数字媒体艺术的多元化需求

工作室作品展示

数字媒体艺术工作室的项目类型极其多样化，每个项目都面临不同的技术挑战：

  • 今天：虚拟场景拍摄，需要LED墙、追踪系统、实时渲染
  • 明天：交互灯光装置，需要传感器、Arduino编程、粒子效果
  • 后天：沉浸式品牌展厅，需要多屏融合、裸眼3D、空间音频

这种"啥都做"的现状，要求团队成员必须具备**全栈技能**：

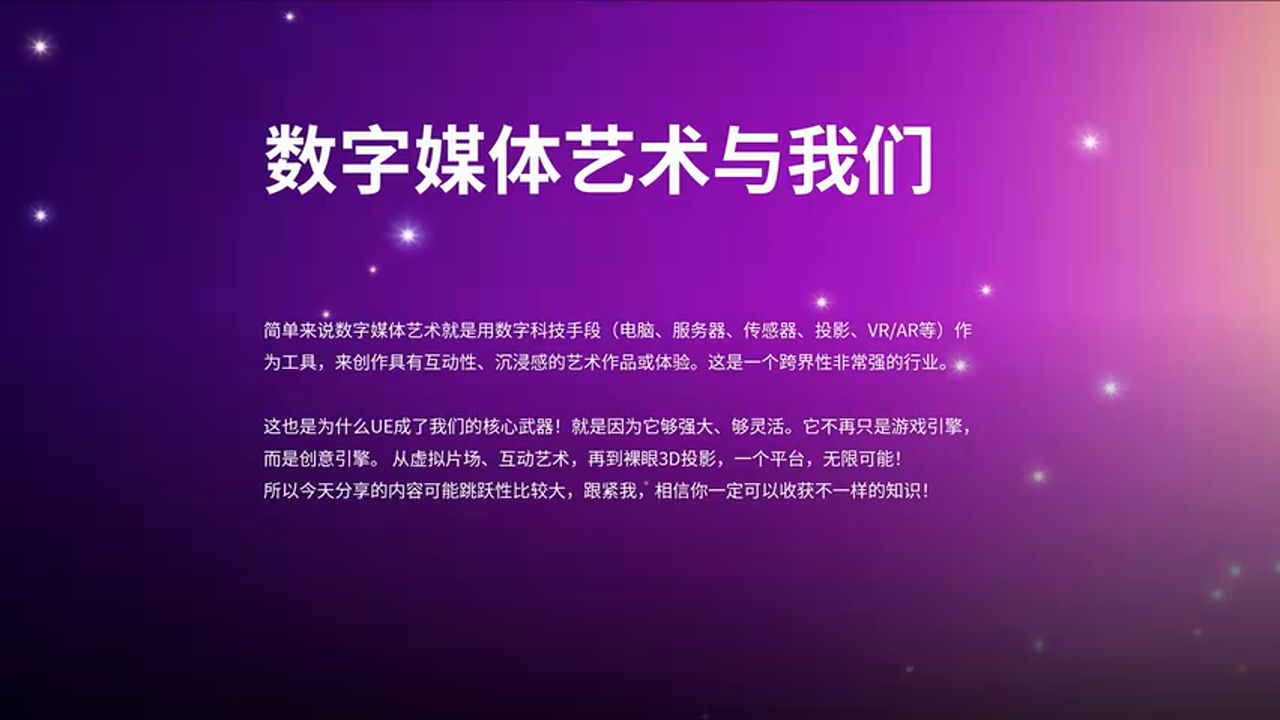

技术栈展示

  • 硬件层：C/C++代码、传感器烧录
  • 建模层：三维软件建模、UV拆分
  • 引擎层：UE场景制作、蓝图编程
  • AI层：后期合成、特效处理
  • 执行层：现场安装、调试、故障排除

正如演讲者所说："踩过的坑比流过的汗多得多"——这是数字媒体艺术从业者的真实写照。

1.2 为什么选择虚幻引擎？

虚幻引擎在数字媒体艺术领域的优势体现在三个方面：

实时渲染能力：相比传统离线渲染，UE可以在现场即时调整场景、灯光、材质，大幅缩短制作周期。

生态系统完善：从虚拟拍摄的nDisplay、到裸眼3D的视锥体计算、再到硬件交互的蓝图节点，UE提供了完整的工具链。

快速迭代能力：如演讲者提到的汽车广告项目，从接到brief到现场落地只用了3天时间，这在传统制作流程中几乎不可能实现。

二、虚拟拍摄工作流：媒体服务器 + UE的最佳实践

2.1 什么时候需要媒体服务器？

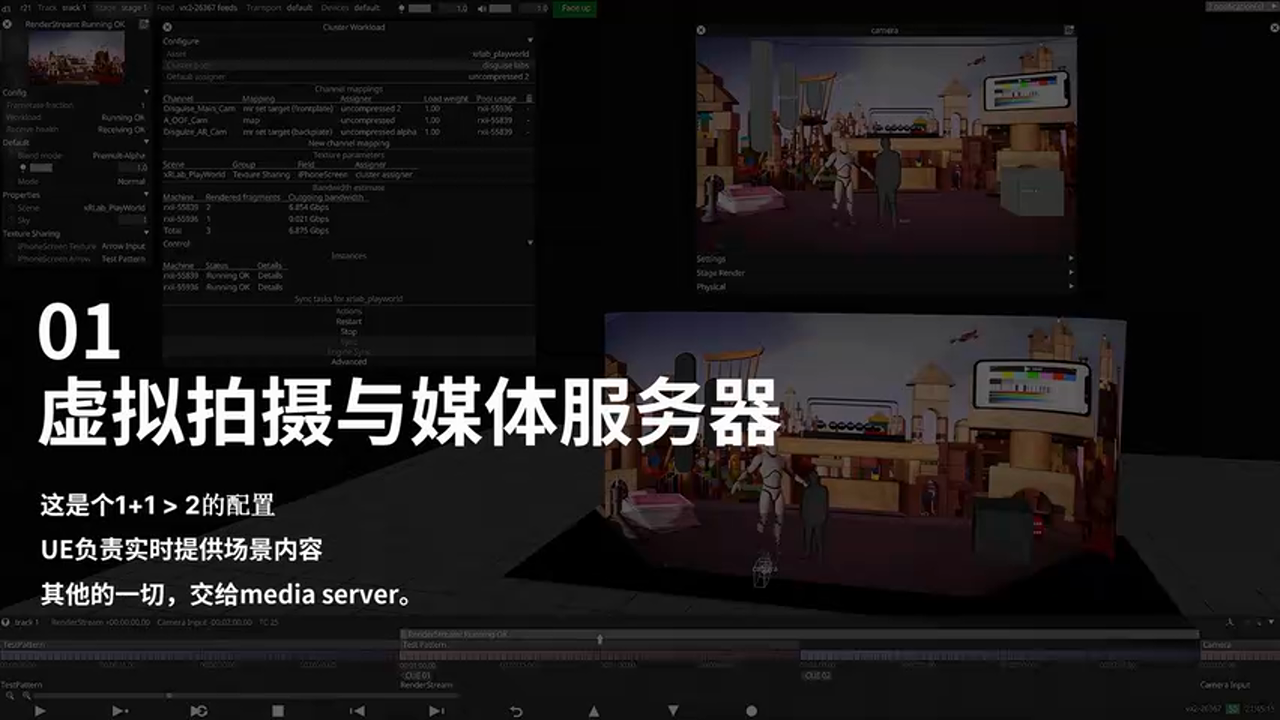

虚拟拍摄应用场景

并非所有虚拟拍摄项目都需要媒体服务器。判断标准如下：

必须使用媒体服务器的场景： - 大型LED虚拟制片（如《曼达洛人》）：需要同步LED天幕、LED墙、摄像机追踪 - 演唱会/春晚：需要动态场景切换、视频素材叠加、AR特效 - 高精度影视级拍摄：需要动作捕捉、虚拟场景精准匹配

可以直接使用nDisplay的场景： - 小规模广告片制作 - 单屏或简单多屏输出 - 预算有限的项目

2.2 汽车广告虚拟拍摄案例解析

汽车广告拍摄现场

这个项目从接brief到落地仅用3天，中途还更换了vendor，时间极其紧张。项目的成功关键在于：

快速场景搭建：

海洋场景制作

使用Flux的Ocean插件快速生成海洋效果，无需从零开始建模。这类插件库的积累是快速交付的基础。

虚拟拍摄的天然优势：

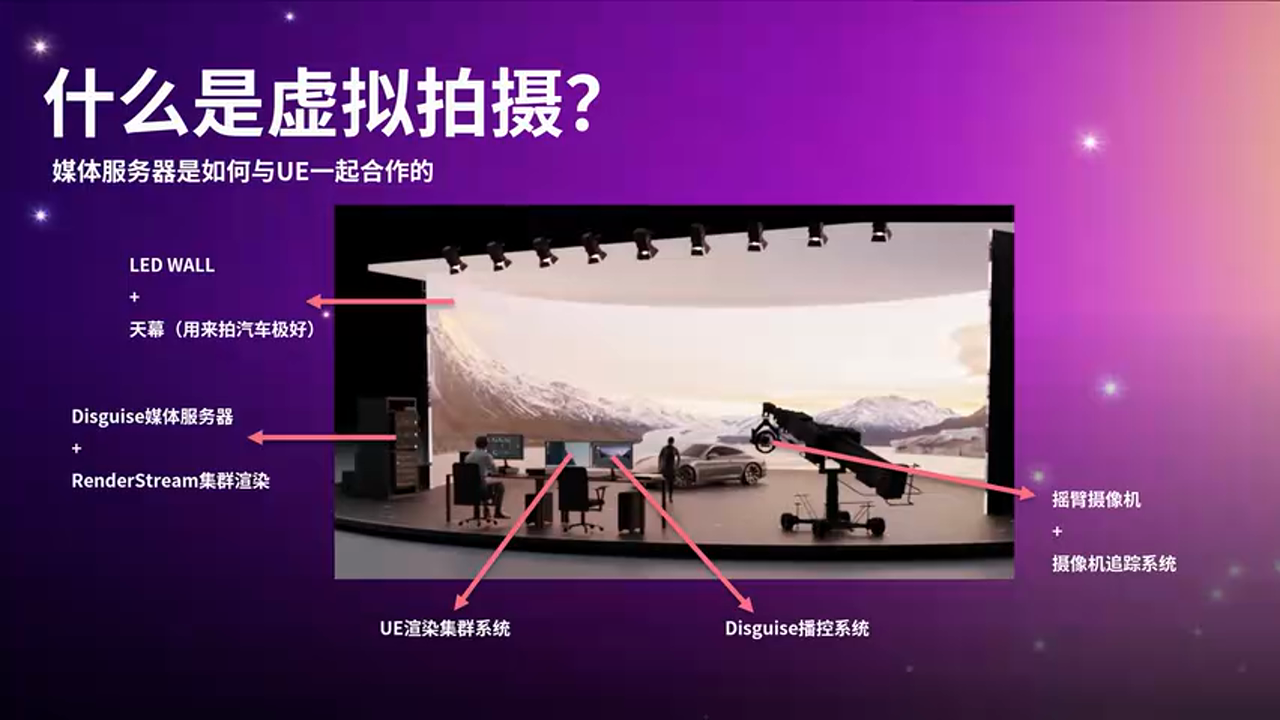

虚拟拍摄优势

汽车拍摄是虚拟拍摄的最佳应用场景，原因有三：

  1. LED天幕提供真实反射：车身的反光特性使得LED墙的环境光可以自然地反射在车体上，效果远超绿幕抠像
  2. 不受自然光限制：传统外景拍摄只能在黄昏时段抓拍，而虚拟拍摄可以随时切换日出、日落、夜景
  3. 制作周期可控：不需要等待天气、不需要场地协调，大幅缩短拍摄周期

2.3 媒体服务器选型：Disguise vs Green Hippo vs 黑曜石

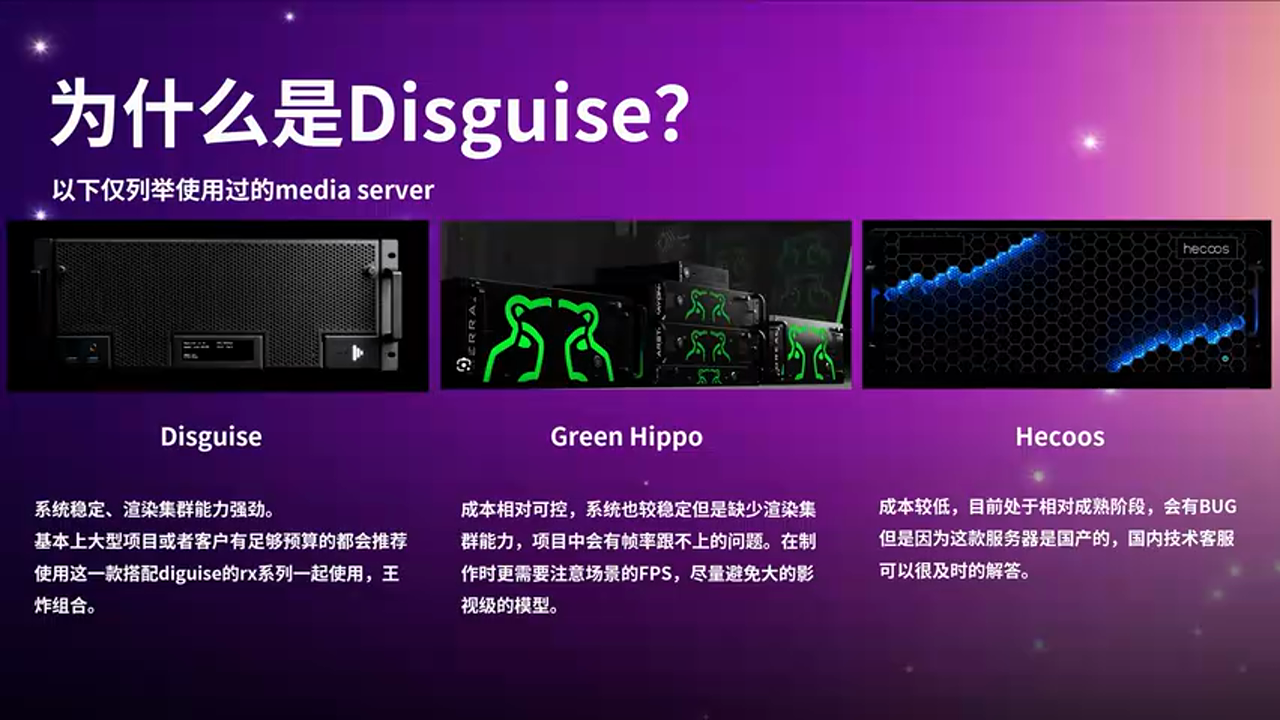

媒体服务器对比

市场上主流的三款媒体服务器各有特点：

方案 A：Disguise - 🟢 优势：系统稳定性极高，采用封闭系统架构，专为播控优化 - 🟢 优势：与UE集成度最好，支持RenderStream集群渲染 - 🟢 优势：支持GenLock帧同步，Q点切换精准 - 🔴 劣势：价格昂贵，VFC4机型约等于8-10台自建nDisplay服务器 - 🎯 适用场景：大型演唱会、央视级别项目、对稳定性要求极高的场合

方案 B：Green Hippo - 🟢 优势：价格相对可控，比Disguise便宜 - 🟢 优势：系统稳定性也不错 - 🔴 劣势：渲染能力较弱，不能像影视项目那样堆积大量高精度模型 - 🔴 劣势：需要在制作端就考虑性能优化 - 🎯 适用场景：预算有限但需要稳定性的项目

方案 C：黑曜石（国产） - 🟢 优势：性价比高，国内一线品牌 - 🟢 优势：技术支持响应快，可以现场派工程师 - 🔴 劣势：相对不够成熟，可能存在bug - 🔴 劣势：需要提前测试，确保大型项目前有技术保障 - 🎯 适用场景：国内项目、需要本地化支持的场合

帧率问题的关键性：

帧率测试

演讲者特别强调：本地制作端的FPS并不代表最终拍摄帧率。原因在于：

  1. UE文件需要上传到媒体服务器的RenderStream集群
  2. 上传过程每个文件需要10-30分钟（取决于文件大小）
  3. 必须在选定的媒体服务器中实际测试帧率
  4. 低于50帧会出现明显卡顿，影响拍摄质量

优化策略： - 减少高精度模型堆积 - 合理使用LOD - 提前在媒体服务器中跑帧率测试 - 根据测试结果优化场景

2.4 追踪系统选型：Vive Mars vs Mo-Sys

追踪系统对比

追踪系统是虚拟拍摄的"地基"，演讲者强调："好的开始真的是成功的一半"。

为什么追踪系统如此重要？

虚拟拍摄的场地和设备都是限时租赁的，客户也只会在有限时间内定场景。如果追踪丢失，整个团队（20-30人）都会停工等待，压力巨大。

Vive Mars的优势：

Vive Mars系统

  1. 单接收器设计：只需一个接收器挂在摄像机上，通过一根UDP网线供电+传输数据
  2. 系统压力小：相比Mo-Sys需要独立供电和多个接收器，Vive Mars的架构更简洁
  3. 续航时间长：Mo-Sys三代需要与摄像机共用电源，导致拍摄时间缩短

技术原理：

两者都使用红外信号追踪技术： - 发射红外信号 - 摄像机上的反光片反射信号 - 计算摄像机在空间中的位置和旋转

这是一项非常成熟的技术，稳定性已经得到验证。

2.5 Disguise + UE的工作流优势

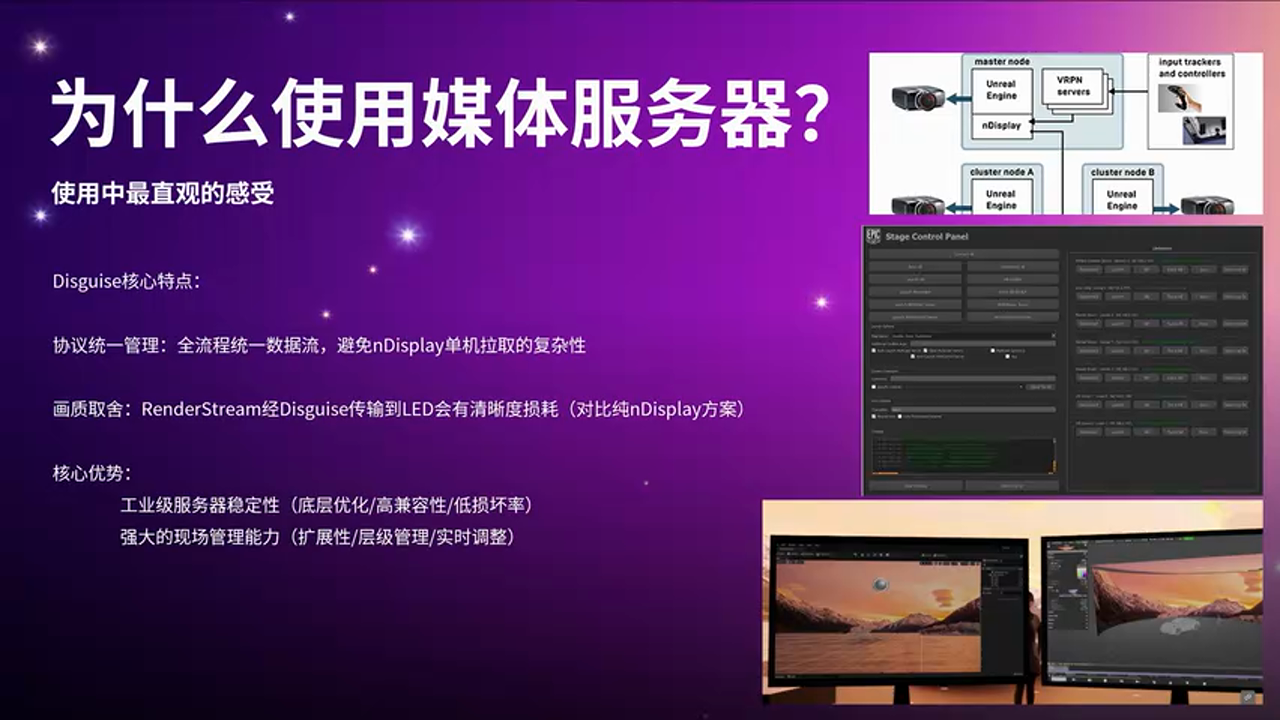

Disguise工作流

统一协议管理：

Disguise与UE的数据流采用同一协议，无需在nDisplay中手动拉NDI输出。这带来三个好处：

  1. 避免画面丢失：自建NDI机器容易出现画面拉不出来或拼接错误的问题
  2. 统一管理清晰：所有输出通过Disguise统一控制，层级关系一目了然
  3. 扩展性强：可以轻松添加新的输出节点

精准的Q点控制：

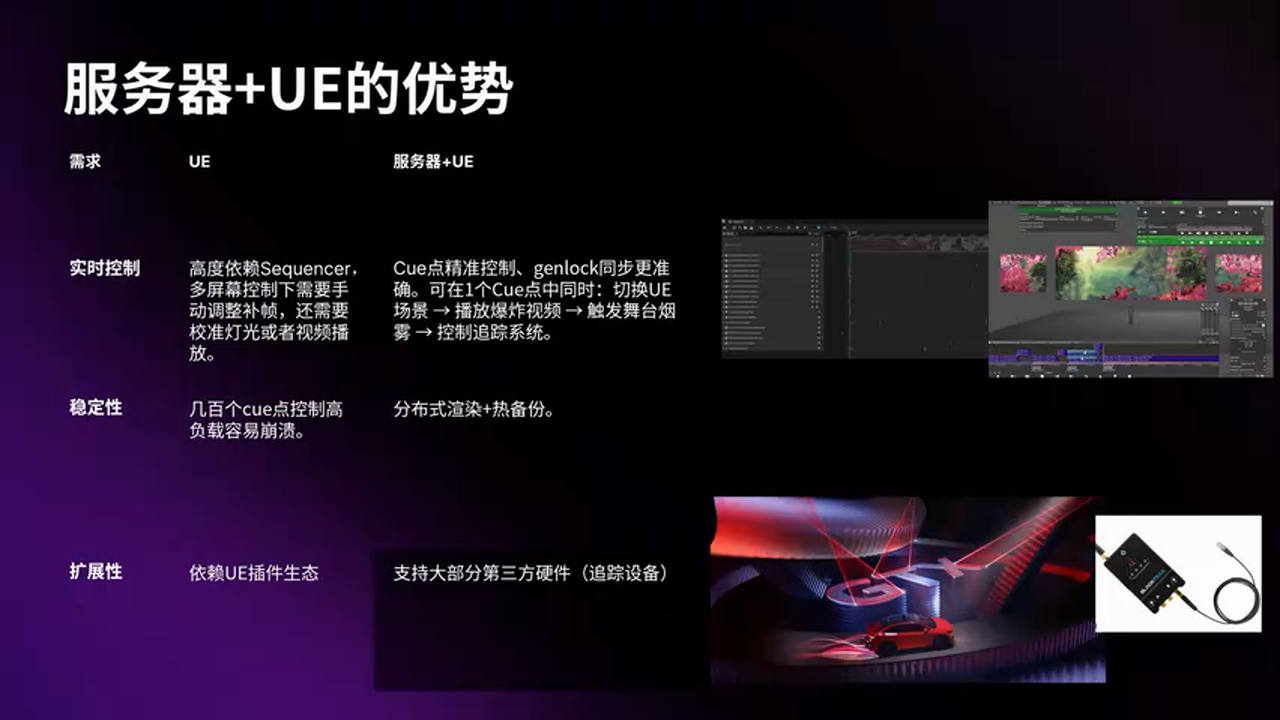

Q点控制

在多屏幕控制下，UE的Sequencer可能需要手动对针，这在影视级TVC拍摄中是致命的。Disguise + UE方案的优势：

  • Q点精准：可以精确到帧的切换
  • GenLock支持：统一控制帧率，避免画面撕裂
  • 一键切换：在一个Q点中同时切换UE场景、视频素材、灯光、追踪系统

稳定性保障：

热备份系统

大型演唱会和央视项目都要求**热备份**（Hot Backup）：

  • 两台Disguise同时运行
  • 当一台崩溃时，自动切换到另一台
  • 观众无感知，不会意识到切换了时间线

这是UE单机运行无法实现的企业级可靠性。

硬件扩展性：

硬件扩展

Disguise支持大部分第三方硬件插件，例如：

  • BlackTrax追踪系统：在ID6全球发布会中，用BlackTrax的位置数据告诉Niagara粒子系统在哪里发射、哪里跟随车辆移动
  • 各类传感器：光敏、温度、压力等传感器都可以通过标准协议接入

BlackTrax + Disguise的工作流已经非常成熟，是行业标准配置。

三、裸眼3D制作：nDisplay的视锥体计算

3.1 裸眼3D案例展示

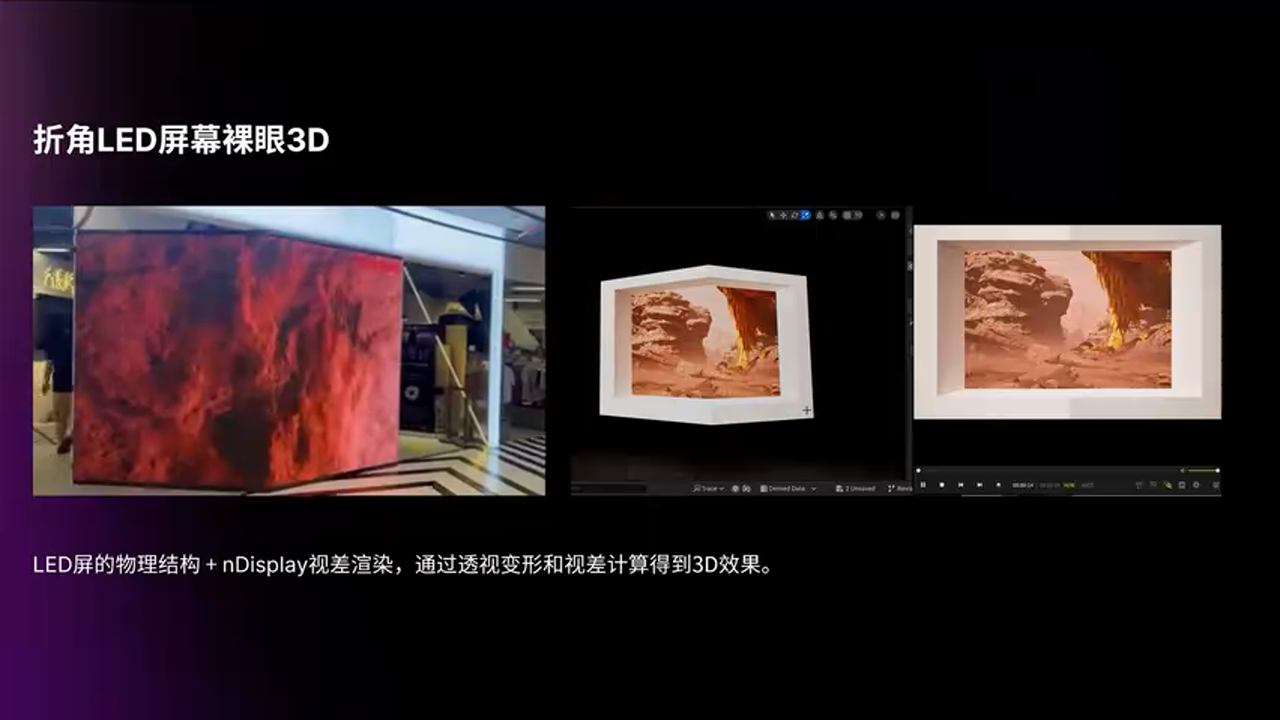

折角屏裸眼3D

裸眼3D（Anamorphic 3D）是近年来商业展示的热门技术，常见于商场外墙LED大屏。演讲者展示了两个案例：

  • 折角屏：L型屏幕，利用转角产生立体错觉
  • 曲面屏：弧形屏幕，扩大最佳观看区域

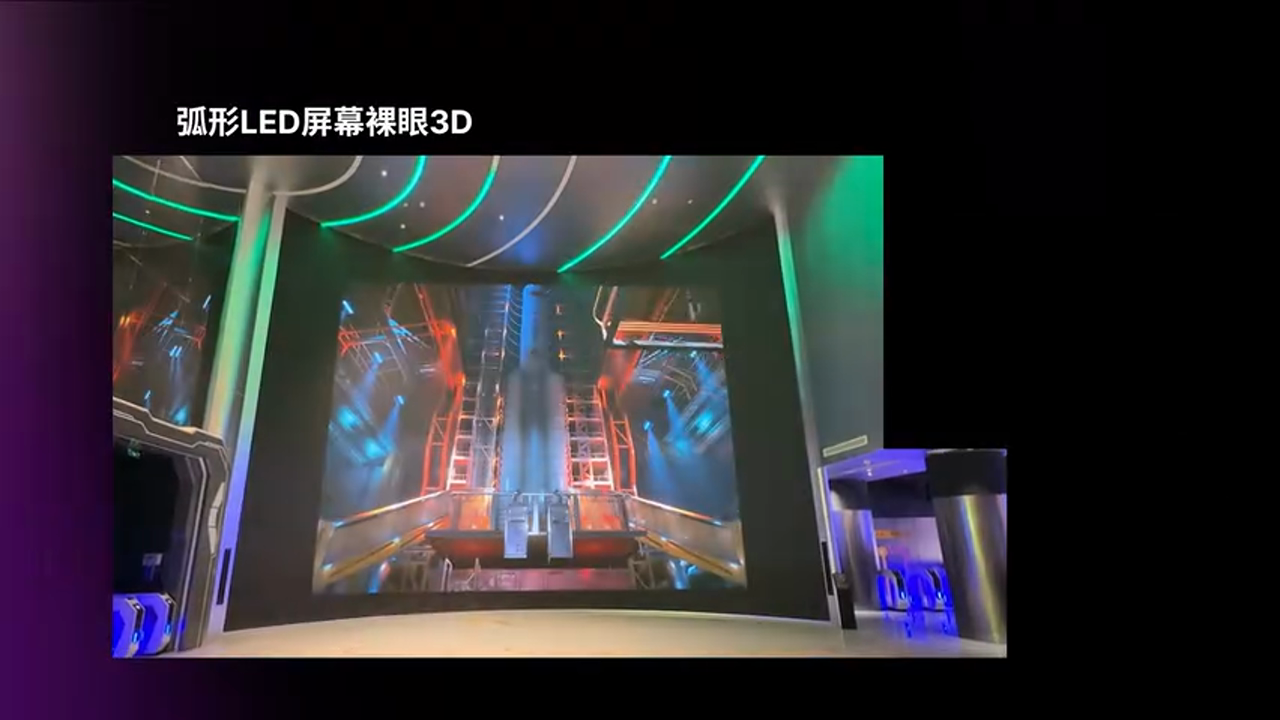

曲面屏裸眼3D

3.2 为什么选择UE制作裸眼3D？

三步出片

只需三步，谁能不心动？

传统裸眼3D制作需要复杂的透视计算、多次渲染测试。而UE + nDisplay的方案将流程简化为：

  1. 建立物理精准的LED模型
  2. 设置Default View Point
  3. 启用nDisplay组件输出

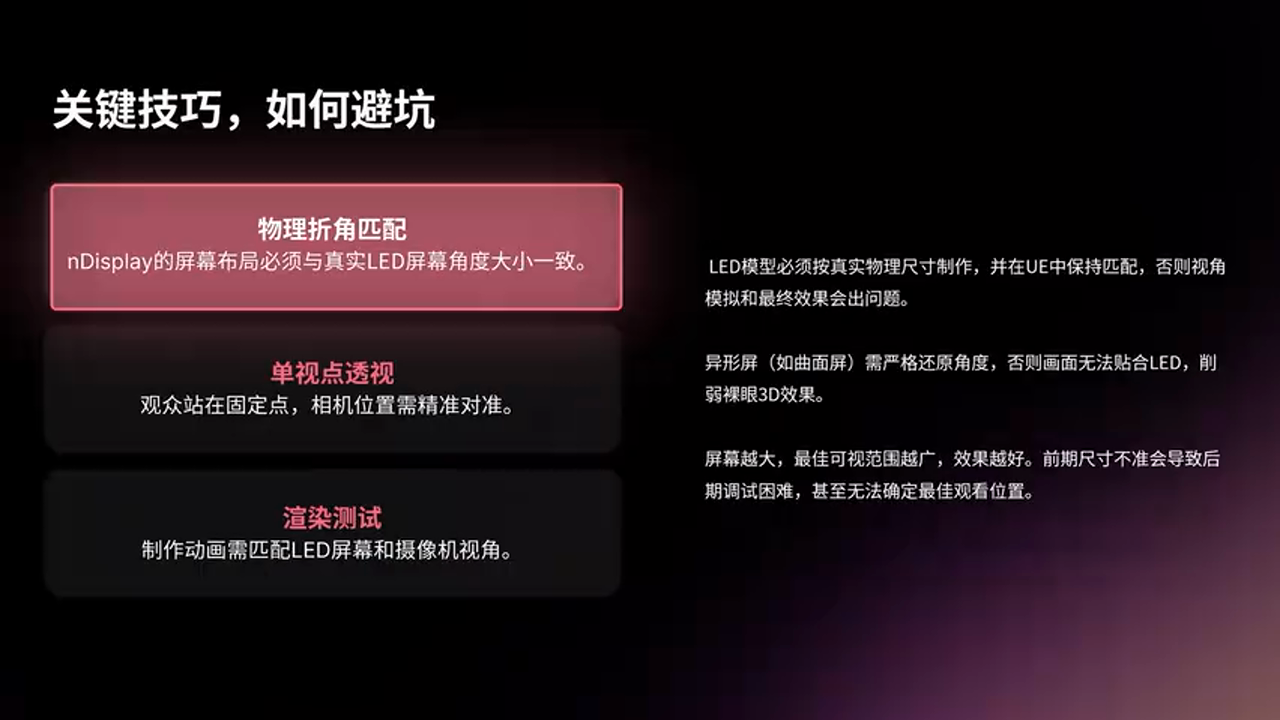

3.3 关键技术要点

LED模型匹配

物理尺寸精准匹配：

这是裸眼3D成功的基础，包含三个层面：

  1. 三维软件建模：LED屏的物理尺寸必须与现实一致
  2. UE中的导入：保持1:1的单位比例（通常是厘米）
  3. 弯度精确还原：如果LED屏是异形（如带弯曲），弯度角度必须精确建模

为什么物理尺寸如此重要？

  • 视锥体（View Frustum）的计算基于物理距离
  • 如果尺寸不匹配，透视关系会错误
  • 最终无法确定观众的最佳观看位置

屏幕越大，效果越好：

最佳观看区域

裸眼3D的最佳观看范围与屏幕尺寸成正比。这也是为什么商场外墙屏通常都是10米以上的巨幕——更大的屏幕意味着更大的"甜蜜区"（Sweet Spot）。

3.4 nDisplay的Default View Point配置

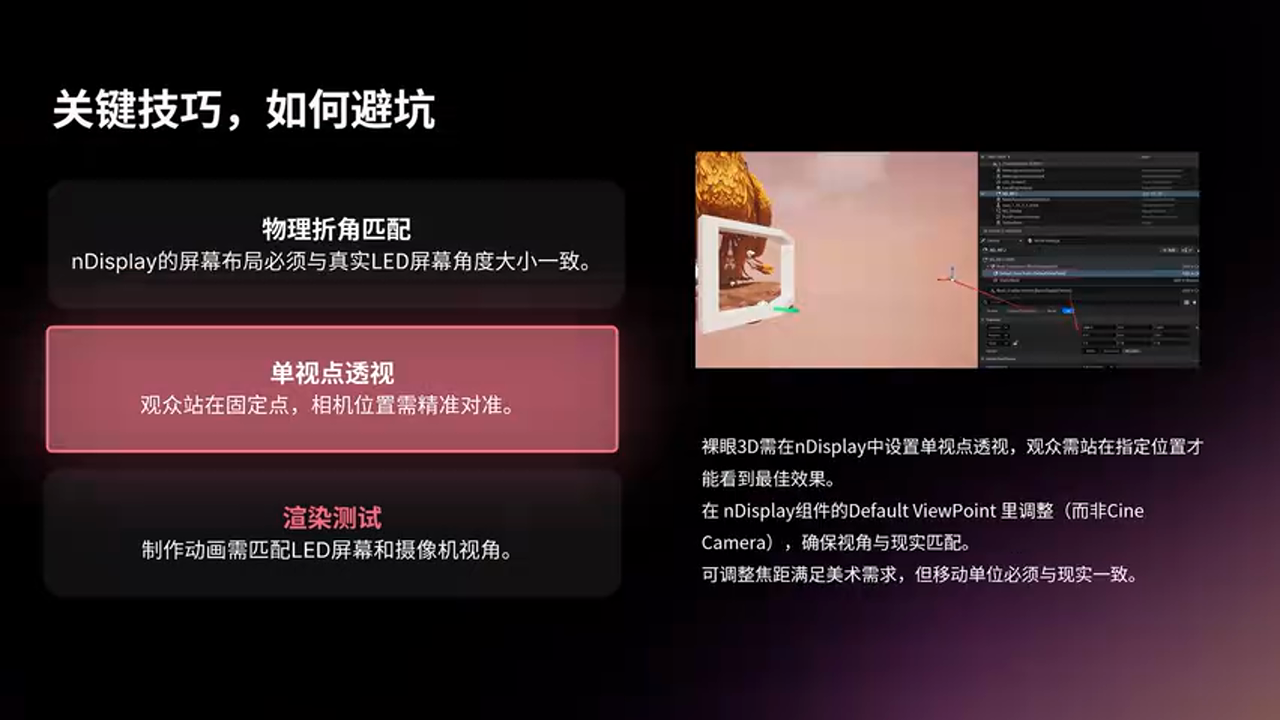

View Point设置

单点透视的本质：

裸眼3D是**单点透视**技术，观众需要站在特定位置才能看到最佳效果。这个位置就是通过**Default View Point**组件设定的。

配置步骤：

  1. 在nDisplay配置中添加Default View Point组件
  2. 设置观众的物理位置（相对于LED屏的距离和高度）
  3. 移动View Point可以实时预览不同观看位置的效果

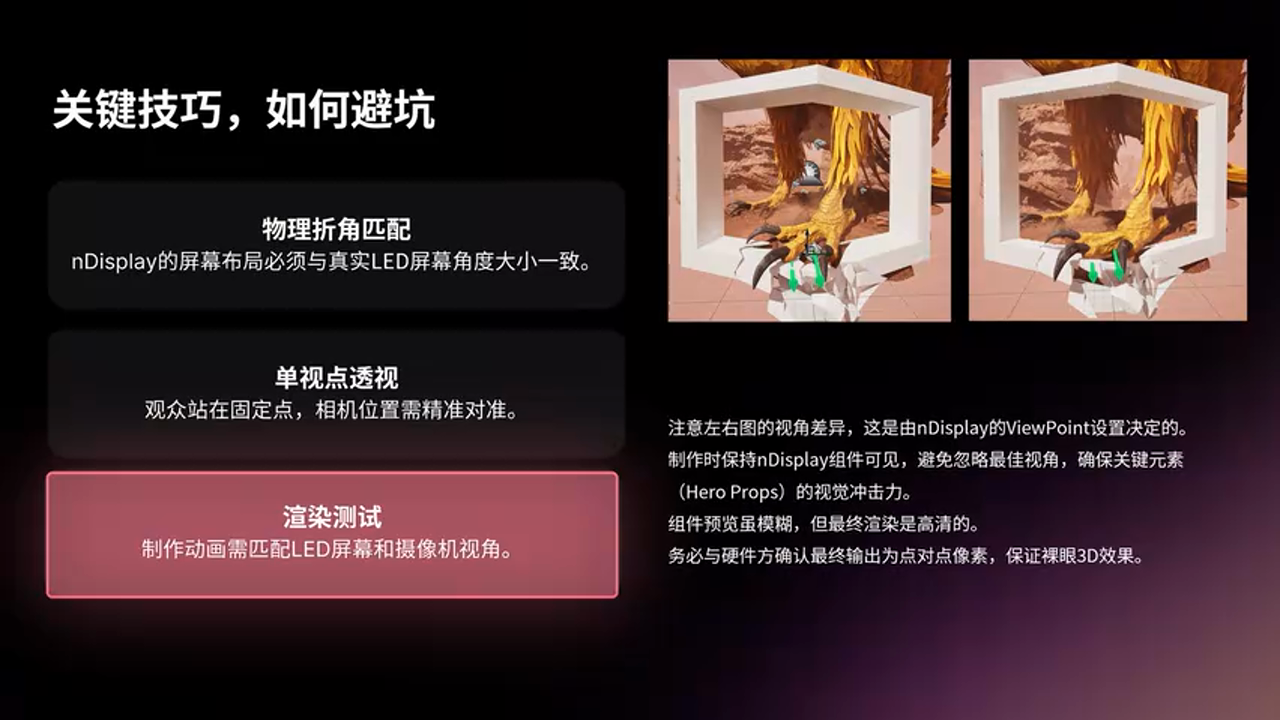

视角差异

左右两张图展示了同样内容在不同View Point下的视角差异——这就是为什么必须提前设定最佳观看位置。

制作过程中的注意事项：

nDisplay组件

  • nDisplay组件在场景中是一个平面，会挡住视线
  • 制作时可以隐藏，但**最终确认时必须显示**
  • 只有显示nDisplay组件，才能看到真实的渲染视角
  • 场景中看到的模糊预览不影响最终输出质量

3.5 输出配置的关键细节

点对点输出

与硬件供应商确认分辨率：

这是最容易出错的环节。必须确认：

  • 输出分辨率是**点对点**（Pixel-to-Pixel）
  • 如果供应商告诉你是"拉伸"或"缩放"，到现场所有透视都会错误
  • 需要重新输出甚至重新制作

避坑指南：

  1. 提前索要LED屏的物理分辨率（如3840x2160）
  2. 在UE中设置完全相同的输出分辨率
  3. 现场测试时先用简单几何体验证透视是否正确
  4. 确认无误后再进行完整内容的输出

四、硬件交互装置：Arduino + UE的实战经验

4.1 中法文化交流项目案例

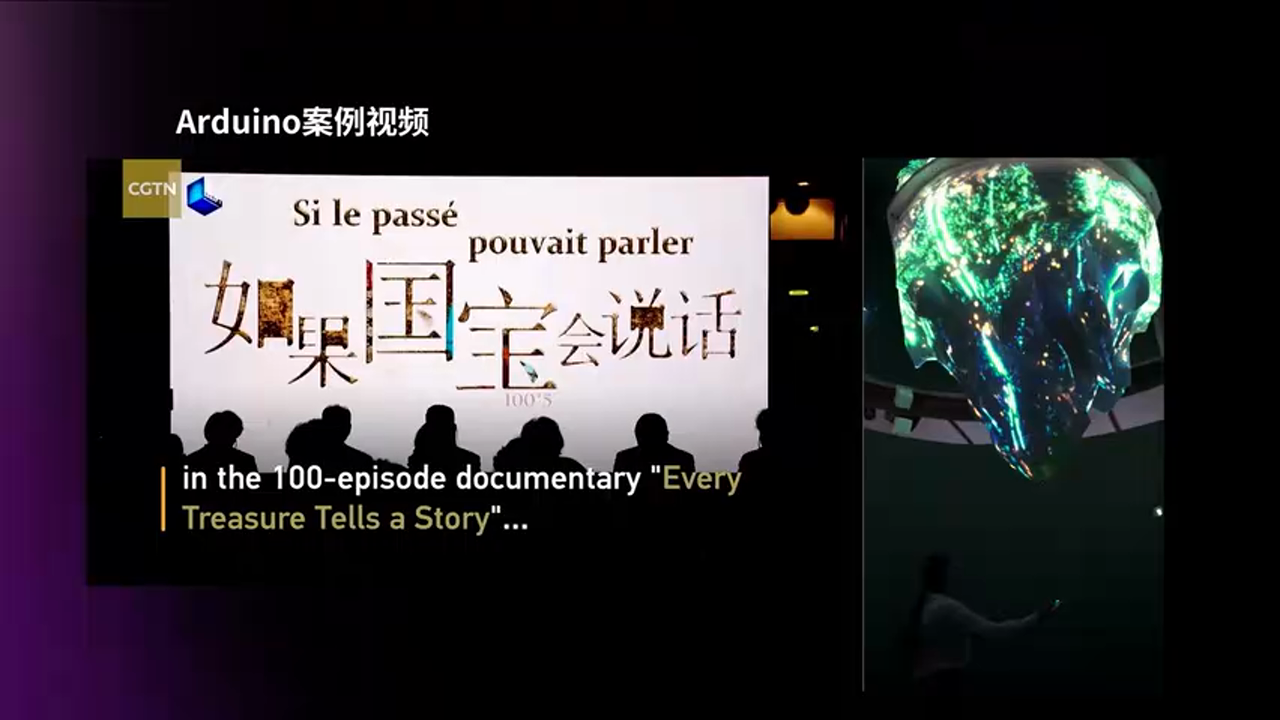

交互装置现场

这是一个在法国卢浮宫搭建的数字媒体装置，通过Arduino传感器与UE场景交互，展示中华文化。

项目特点：

  • 使用**光敏传感器**检测手部遮挡
  • 触发UE中的Niagara粒子效果
  • 三台投影仪360度无缝投影到圆锥形装置

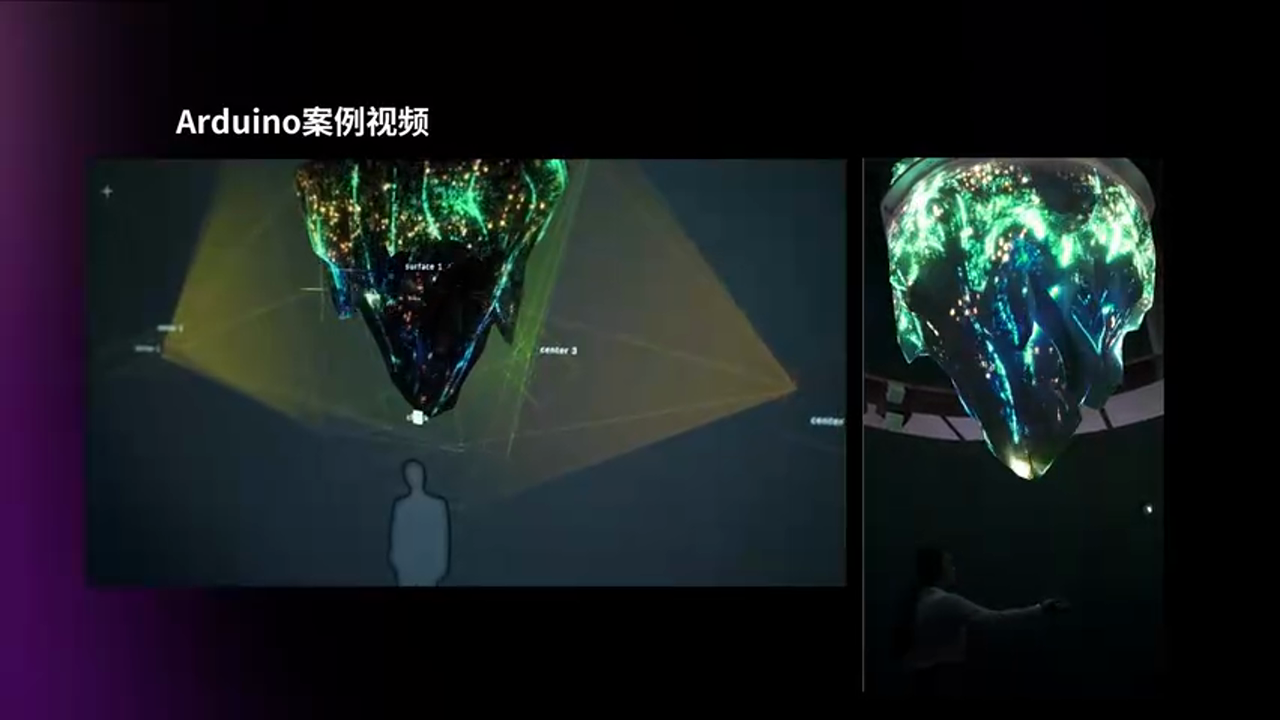

粒子效果触发

当观众的手遮挡光线时，粒子系统被触发，产生互动效果。

4.2 Arduino：数字媒体艺术的硬件基石

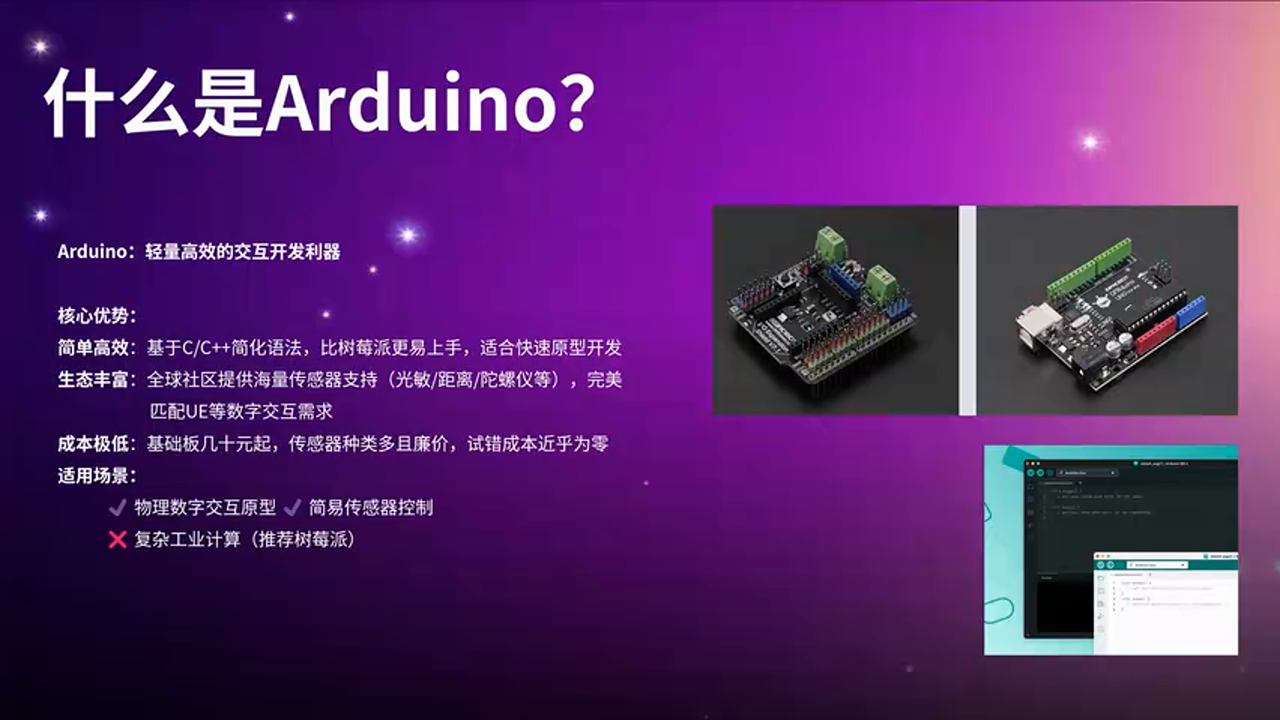

Arduino介绍

什么是Arduino？

Arduino是一个开源电子原型平台，由硬件（开发板）和IDE（编程环境）组成，专为快速实现物理世界与数字世界的交互而设计。

为什么选择Arduino？

  1. 简单易用：使用类C语言，比底层嵌入式开发简单得多
  2. 生态完善：全球开发者提供海量传感器和示例代码
  3. 成本极低：最便宜的开发板只需几十元
  4. 传感器丰富：光敏、温度、压力、距离、加速度等应有尽有

与UE的集成：

Arduino通过串口（Serial）或网络（UDP/TCP）与UE通信，UE蓝图可以直接读取传感器数据。

4.3 硬件清单与成本分析

硬件清单

卢浮宫项目使用的硬件包括：

  • Arduino开发板（约50-100元）
  • 光敏传感器（约10-20元）
  • 杜邦线、面包板（约20元）
  • 三台投影仪（租赁）
  • 圆锥形装置（定制加工）

总成本分析：

硬件交互部分的成本极低（不到200元），主要成本在于： - 投影设备租赁 - 装置定制加工 - 现场人工和差旅

4.4 现场部署的血泪教训

静电问题

问题一：静电导致短路

现场铺设的地毯产生静电，导致Arduino的杜邦线短路。

根本原因： - 杜邦线连接不是封闭的，存在缝隙 - 静电通过缝隙击穿，导致传感器失效

解决方案： - 更换所有硬件（Arduino + 传感器 + 线材） - 使用更可靠的连接方式（如焊接） - 在装置底部增加绝缘层

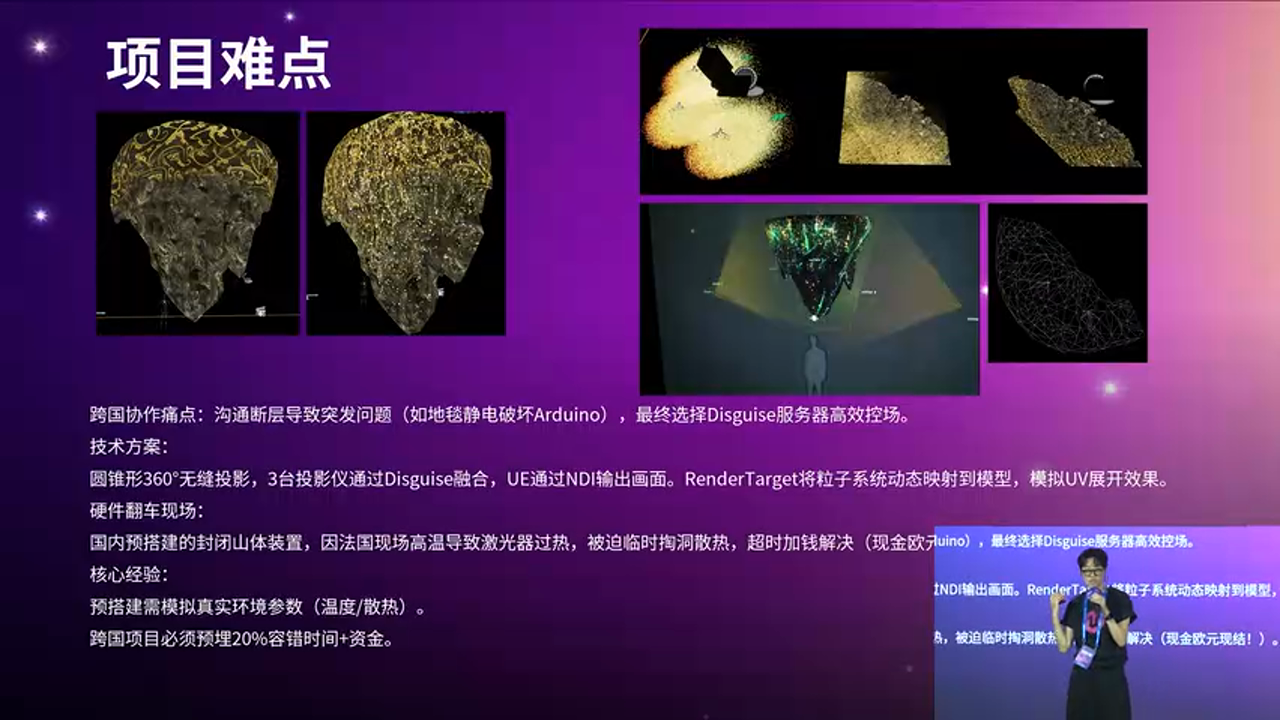

问题二：散热不足导致投影仪过热

散热问题

圆锥形装置顶部是封闭的，导致三台投影仪散热不良，频繁过热保护。

解决方案： - 现场要求供应商在顶部开孔 - 形成直通风道，让热空气从顶部排出 - 投影仪恢复正常工作

问题三：中法文化差异导致的"罢工"

文化差异

荷兰工人到达法国现场后，到了下班时间（晚上10点）突然全部停工，即使工作未完成也拒绝继续。

解决方案： - 品牌方现场取现金欧元 - 逐个发"红包"加班费 - 工人继续工作，完成安装

教训总结：

  1. 硬件连接必须可靠：杜邦线适合测试，生产环境建议焊接
  2. 充分考虑物理环境：静电、温度、湿度都可能影响设备
  3. 提前沟通文化差异：国际项目需要了解当地劳工法规
  4. 预留应急时间和预算：现场总会有意外，必须有Plan B

五、Disguise + UE的高级技巧

5.1 摄像机设置的关键细节

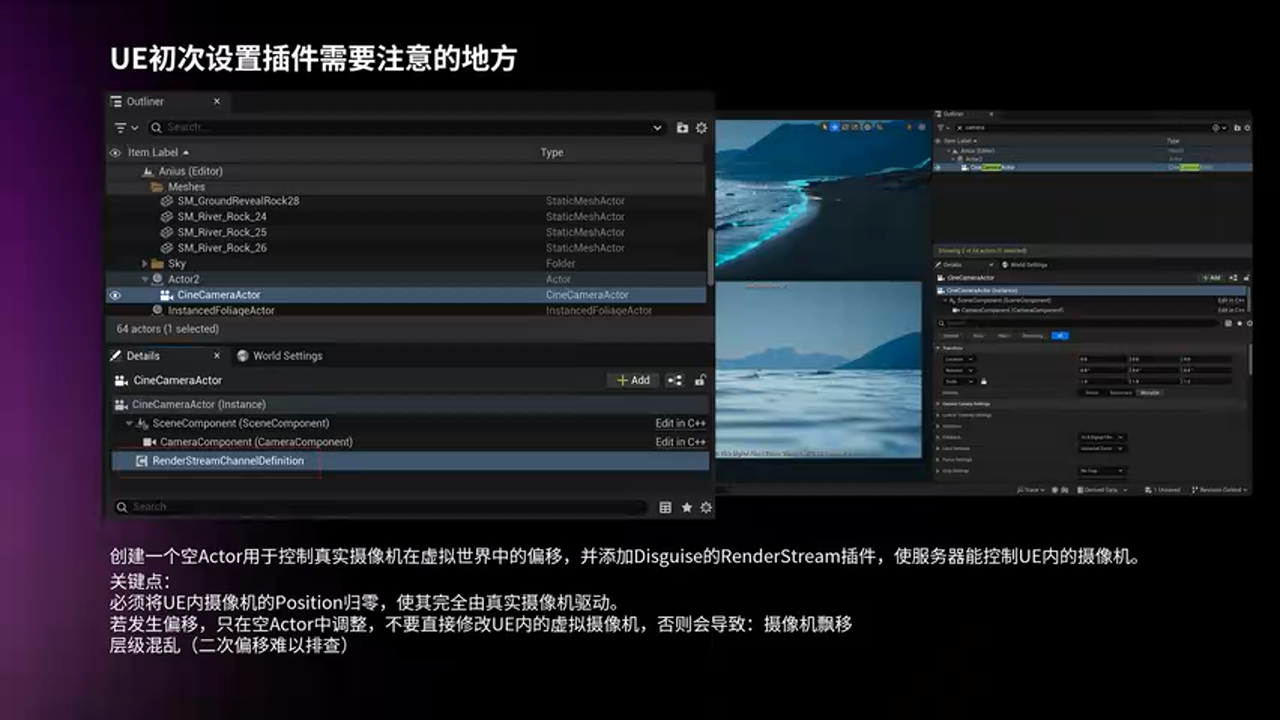

摄像机设置

空Actor的作用：

在虚拟拍摄中，需要创建一个**空Actor**作为摄像机的父级。原因在于：

  • 真实摄像机的追踪原点可能在(0,0,0)
  • 但虚拟摄像机在UE场景中可能偏移了1米或2米
  • 通过移动父级Actor，可以快速对齐真实与虚拟摄像机的位置

RenderStream插件：

RenderStream插件

这是Disguise官方提供的UE插件，用于： - 接收真实摄像机的位置和旋转数据 - 传输给UE中的虚拟摄像机 - 可以在Epic Games Launcher中下载

CineCamera的Location归零：

CineCamera设置

这是一个容易被忽略但极其重要的细节：

  • CineCamera的Location必须设置为(0,0,0)
  • 不要用CineCamera本身来偏移位置
  • 所有偏移通过父级Actor控制

为什么？

如果CineCamera本身有偏移，当你调整父级Actor时，摄像机会在场景中"飘"，导致画面抖动或位置错误。

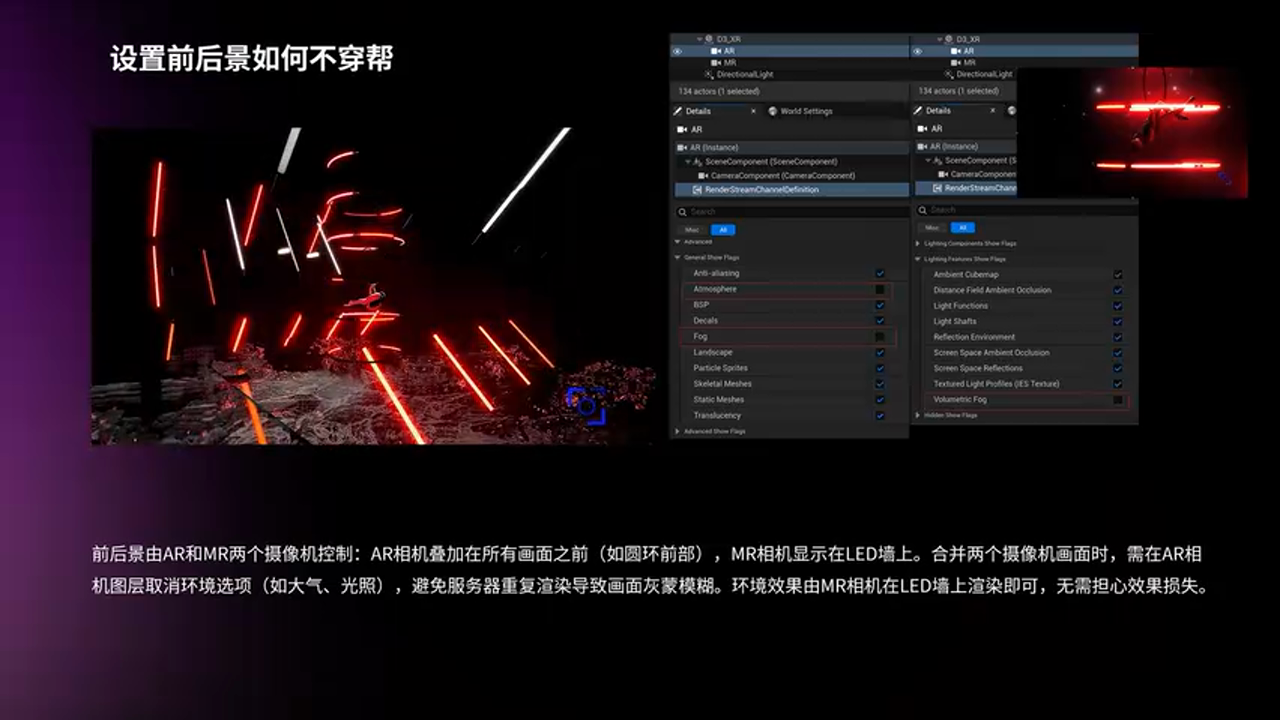

5.2 MR与AR图层分离技术

MR/AR图层

这是一个扩展现实（XR）项目，需要将前景AR元素与背景MR元素分离渲染。

技术原理：

  1. 两个摄像机：一个只看AR图层（前景），一个只看MR图层（背景）
  2. 图层分离：通过Render Layer设置，让不同物体只被特定摄像机看到
  3. 后期合成：在Disguise或后期软件中将两个图层叠加

关键注意事项：

大气雾效果

当两个摄像机合并时，必须关闭前景摄像机的： - Atmospheric Fog（大气雾） - Volumetric Fog（体积雾）

否则画面会非常灰，因为两个摄像机都渲染了雾效，叠加后雾效翻倍。

六、Disguise + UE的Render Target技巧

6.1 360度圆锥装置的UV映射挑战

圆锥装置

卢浮宫项目的圆锥形装置需要360度无缝投影，这带来了UV映射的挑战。

问题分析：

  • 三台投影仪需要融合成一个完整画面
  • Disguise负责融合和播控
  • 但如何让UE的粒子效果正确映射到圆锥表面？

6.2 Render Target的巧妙应用

Render Target方案

解决方案：

  1. 拆分模型UV：在三维软件中将圆锥模型的UV展开
  2. 创建Render Target：在UE中创建一个Render Target纹理
  3. 场景相机渲染：在场景中创建一个与装置完全相同的虚拟模型
  4. UV映射：将Render Target作为材质应用到虚拟模型上
  5. NDI输出：通过NDI将Render Target输出给Disguise

技术优势：

  • 粒子效果可以360度均匀分布
  • 无需手动调整每个投影仪的画面
  • Disguise自动处理融合和变形校正

七、实战总结与避坑指南

7.1 虚拟拍摄避坑指南

硬件选型：

  1. 媒体服务器：预算充足选Disguise，预算有限选Green Hippo，国内项目可考虑黑曜石
  2. 追踪系统：Vive Mars是当前最佳选择，单接收器设计更稳定
  3. 提前测试：必须在实际媒体服务器中测试帧率，不能只看本地FPS

现场部署：

  1. 热备份：大型项目必须准备两套Disguise系统
  2. GenLock：确保所有设备使用统一的帧同步信号
  3. Q点测试：提前测试所有场景切换的Q点，确保无缝衔接

7.2 裸眼3D避坑指南

建模阶段：

  1. 物理尺寸精准：LED屏模型必须与现实1:1匹配
  2. 弯度精确还原：异形屏的弯曲角度必须精确建模
  3. 单位统一：UE和三维软件使用相同的单位系统（通常是厘米）

渲染配置：

  1. View Point必须显示：最终确认时必须显示nDisplay组件
  2. 点对点输出：与硬件供应商确认分辨率是点对点，不是拉伸
  3. 现场测试：先用简单几何体测试透视，再输出完整内容

7.3 硬件交互避坑指南

硬件连接：

  1. 杜邦线仅用于测试：生产环境建议焊接或使用可靠连接器
  2. 考虑静电影响：地毯、干燥环境可能产生静电，需要绝缘措施
  3. 线材长度预留：现场布线可能需要比预期更长的线材

散热设计：

  1. 投影仪散热：封闭空间必须设计通风口
  2. Arduino散热：高负载运行时也需要考虑散热
  3. 提前现场测试：在类似环境中进行长时间运行测试

跨文化项目：

  1. 了解当地法规：欧洲的劳工保护法规非常严格
  2. 预留应急预算：现场加班费、设备损坏等都需要预算
  3. 提前沟通时间表：明确每天的工作时间和加班安排

八、未来展望

未来展望

虚幻引擎在数字媒体艺术领域的应用还在不断扩展。演讲者提到，他计划推出：

  • UE基础教程系列（已在B站免费分享）
  • Niagara粒子系统初级教程
  • 更多实战项目案例分享

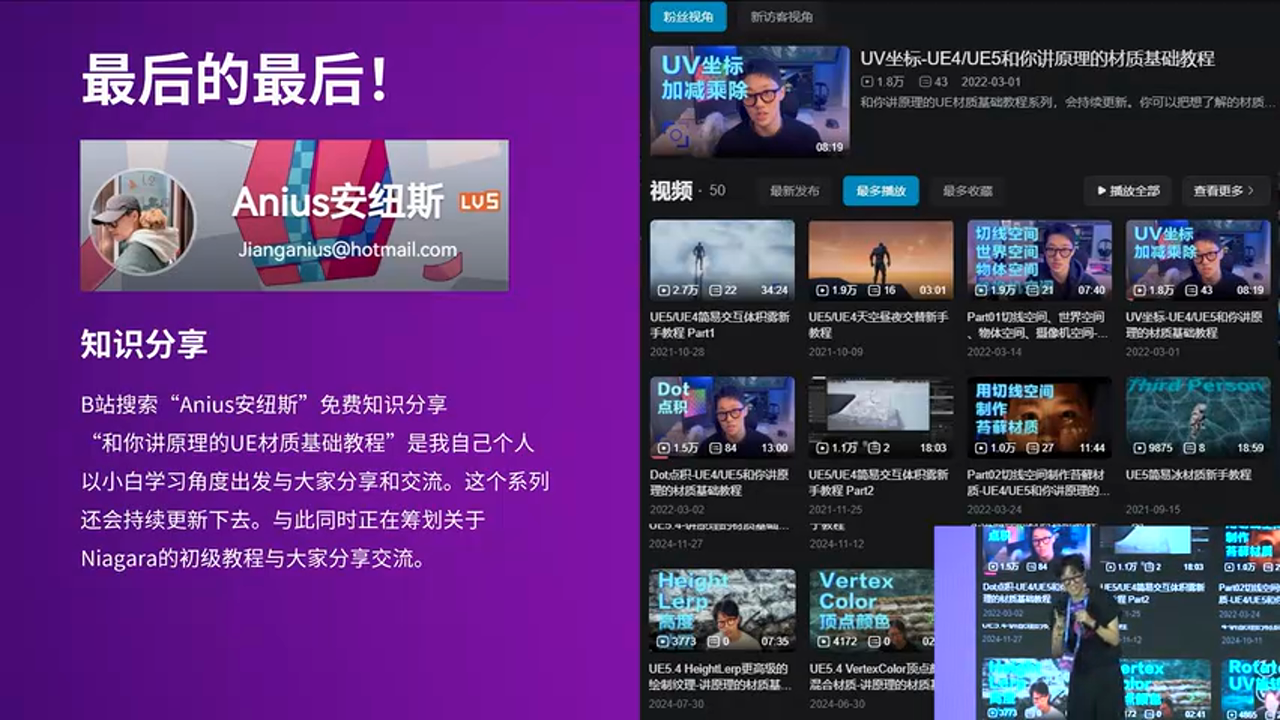

B站频道

技术发展趋势：

  1. 虚拟制片普及化：随着LED墙成本降低，中小型项目也能使用虚拟拍摄
  2. AI辅助创作：AI生成内容（AIGC）将与UE实时渲染结合
  3. XR融合：AR/VR/MR技术将与传统展示形式深度融合
  4. 硬件生态完善：更多传感器、追踪设备将与UE无缝集成

总结

虚幻引擎在数字媒体艺术中的应用已经形成了完整的工作流：

虚拟拍摄：Disguise + RenderStream + Vive Mars 是当前行业标准配置，提供企业级稳定性和灵活性。

裸眼3D：nDisplay的视锥体计算让"三步出片"成为现实，但物理尺寸精准匹配是成功的基础。

硬件交互：Arduino + UE的组合成本低、上手快，但现场部署需要充分考虑物理环境因素。

数字媒体艺术从业者需要具备**全栈技能**——从硬件编程到三维建模，从引擎开发到现场执行。正如演讲者所说："踩过的坑比流过的汗多"，但正是这些实战经验，让我们能够在紧张的3天内完成从brief到落地的完整项目。

让我们一起拥抱虚幻引擎，在数字媒体艺术的道路上不断探索！

相关资源：

  • B站频道：和你讲原理的UE才基础教程
  • Epic Games官方文档：nDisplay、RenderStream插件
  • Disguise官网：培训资料和案例库
  • Arduino官网：传感器库和示例代码

本文由AI基于视频内容生成，包含原始截图和技术解析。如有疑问或需要更多技术细节，欢迎加入UE5技术交流群讨论。
