导读¶

核心观点提炼: 1. RealityCapture(Ready Scan)结合 UE5 生态,为文化遗产数字化提供了高效、高精度的工程化解决方案,将大型遗址数字化效率提升40%以上。 2. 多模态数据融合(照片+激光点云+视频抽帧)是应对复杂材质文物的关键技术路径,单一采集手段难以满足高保真要求。 3. 从数据采集到三维重建、再到跨地域展览,完整工作流的标准化是推动文物数字化从学术走向产业的必要条件。

前置知识要求: - 摄影测量(Photogrammetry)基本原理 - 三维重建技术概览 - UE5 基础操作经验(可选,有助于理解后期应用)

背景与痛点:文化遗产数字化的现实困境¶

国家战略下的迫切需求¶

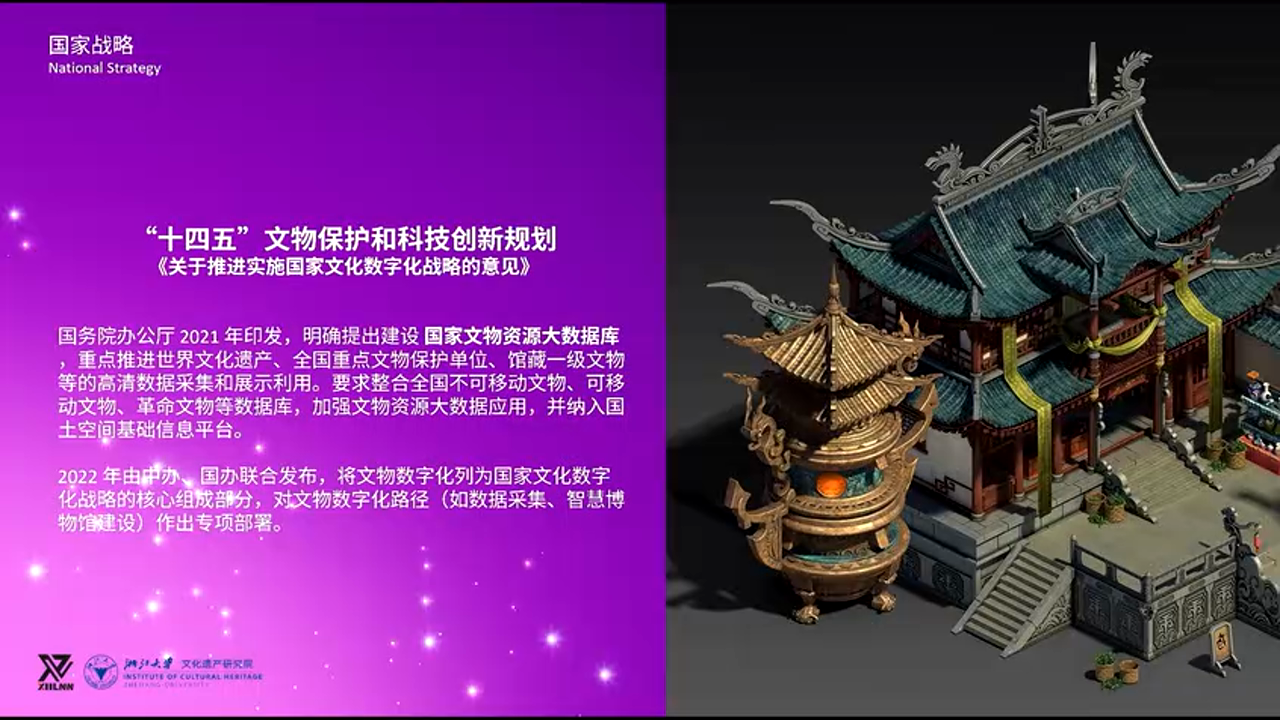

自2020年起,中国文化和旅游部、国家文物局多次发布政策文件,将**文物数字化**列为国家数字化转型的核心组成部分。2022年中办国办联合发布的文件中,明确将数据采集、智慧博物馆建设作为专项部署。这些政策背后,反映出文化遗产保护面临的三大核心痛点:

痛点1:不可移动文物的永久保存需求 敦煌莫高窟、龙门石窟、云冈石窟等世界级文化遗产,面临着自然风化、人为破坏、不可抗力灾害等多重威胁。数字化是实现"永久保存"的唯一技术路径。

痛点2:跨地域展览的技术瓶颈 传统文物展览受限于物理空间和文物保护要求,无法实现大规模跨地域传播。三维数字化+3D打印技术,可以让"佛光寺东大殿"从山西"搬到"任何博物馆。

痛点3:技术门槛与工程化能力的鸿沟 摄影测量技术在学术界已成熟多年,但在文物领域推广时,面临"拍照容易、建模难、处理慢"的工程化困境。传统软件(如PhotoScan、ContextCapture)在处理大型场景时,效率和精度难以兼顾。

核心技术架构:多模态数据融合的工程化实践¶

技术路线概览¶

浙江大学文化遗产研究院与技术团队的合作方案,核心在于构建了一套**混合式采集+自动化处理**的工作流:

该方案的技术栈包括: 1. 数据采集层: 无人机航拍 + 地面激光扫描 + 高精度相机 2. 数据处理层: RealityCapture(RS)多元数据兼融 3. 应用输出层: UE5 实时渲染 + 三维打印复制

为什么选择 RealityCapture?

在2018年之前,浙江大学团队使用自研代码进行摄影测量。2018年在哈佛大学访学期间,团队首次接触到 RealityCapture,其核心优势在于:

性能优势: 相比 PhotoScan、ContextCapture 等同类软件,处理速度提升 10倍以上(基于 SIGGRAPH 报告数据)。这在处理动辄数万张照片的大型遗址项目中,意味着从"数周计算"缩短到"数天交付"。

多模态融合能力: 原生支持彩色激光点云与照片数据的融合建模,解决了单一数据源的精度瓶颈问题。

采集设备矩阵:针对不同场景的硬件选择¶

文物数字化不是"一台相机走天下"的简单任务。根据采集对象的**尺度、材质、环境复杂度**,需要选择不同的设备组合:

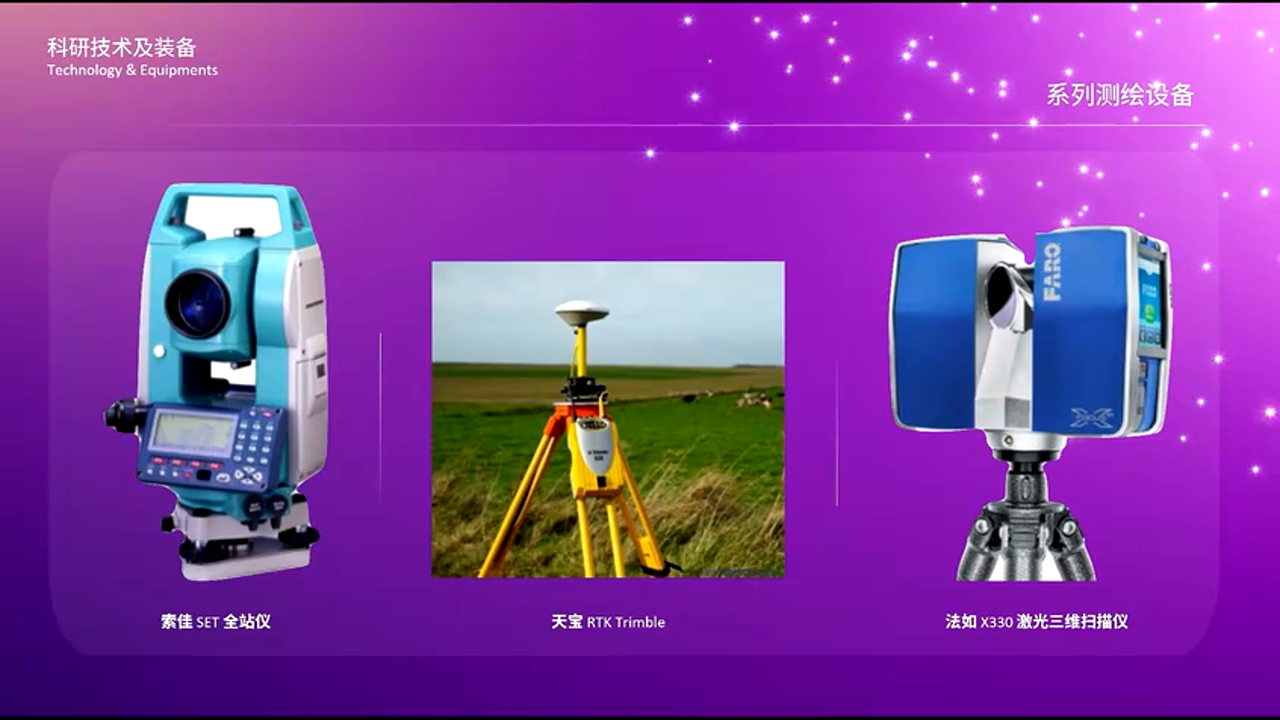

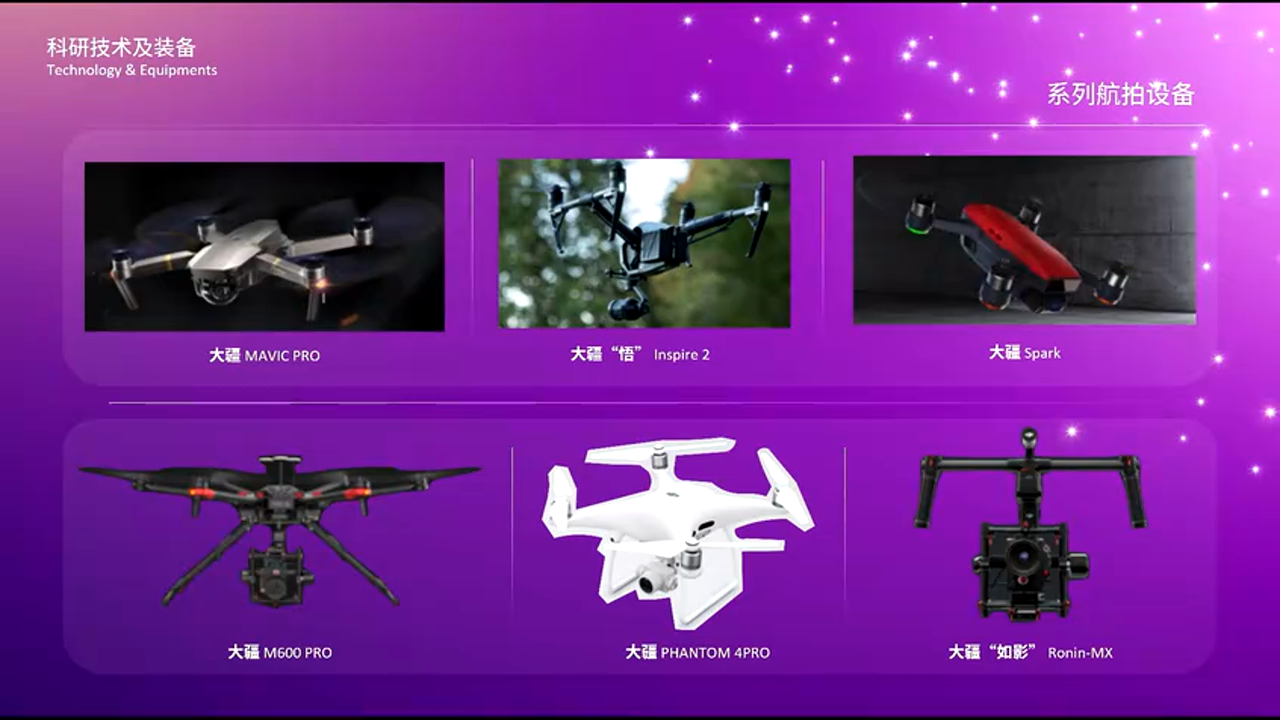

大型遗址(如整座山体+分布式石窟): - 测绘级 GPS/RTK 设备: 提供厘米级精度的空间基准 - 长距离激光扫描仪: 覆盖数百米范围的山体轮廓 - 大疆 Matrice 系列无人机: 搭载全画幅相机,完成航拍正射影像

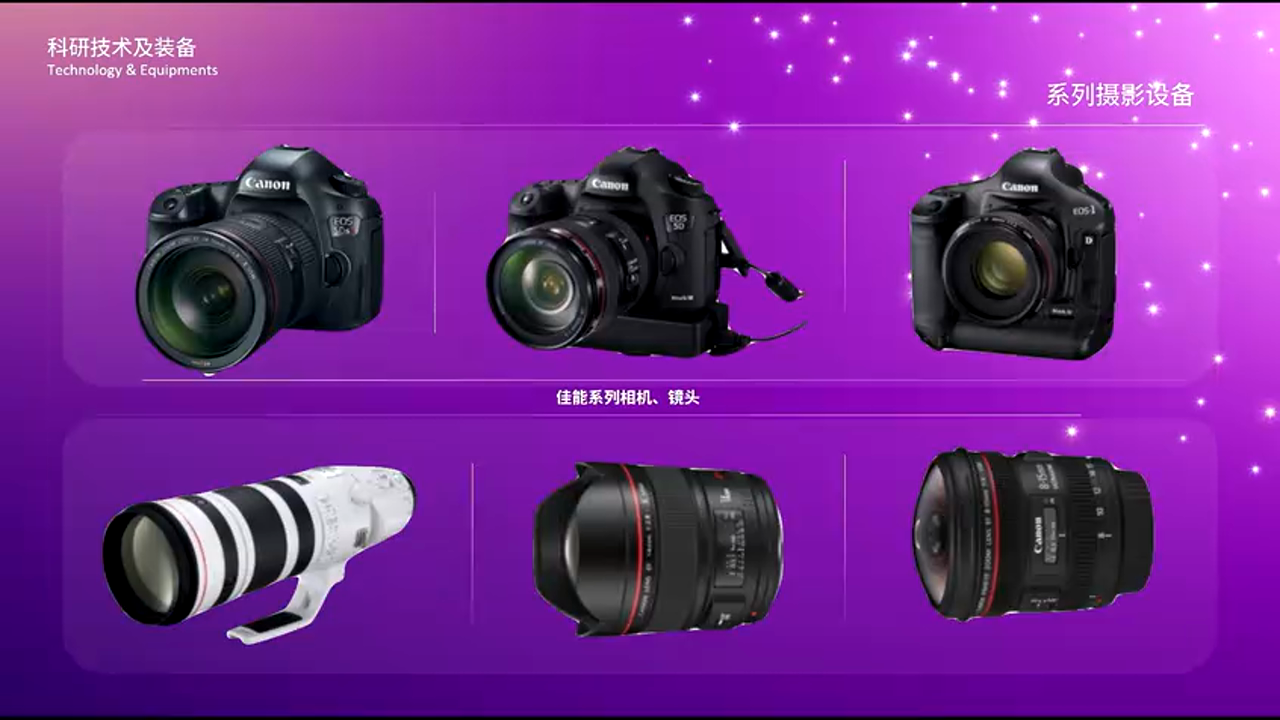

中小型文物(如石窟内佛像、古建筑构件): - 手持式激光扫描仪: 捕捉复杂几何细节 - 关节臂式三维扫描仪: 用于高反光、透明材质的特殊对象 - 数码后背相机(如飞思 IQ4): 1.5亿像素分辨率,保证纹理质量

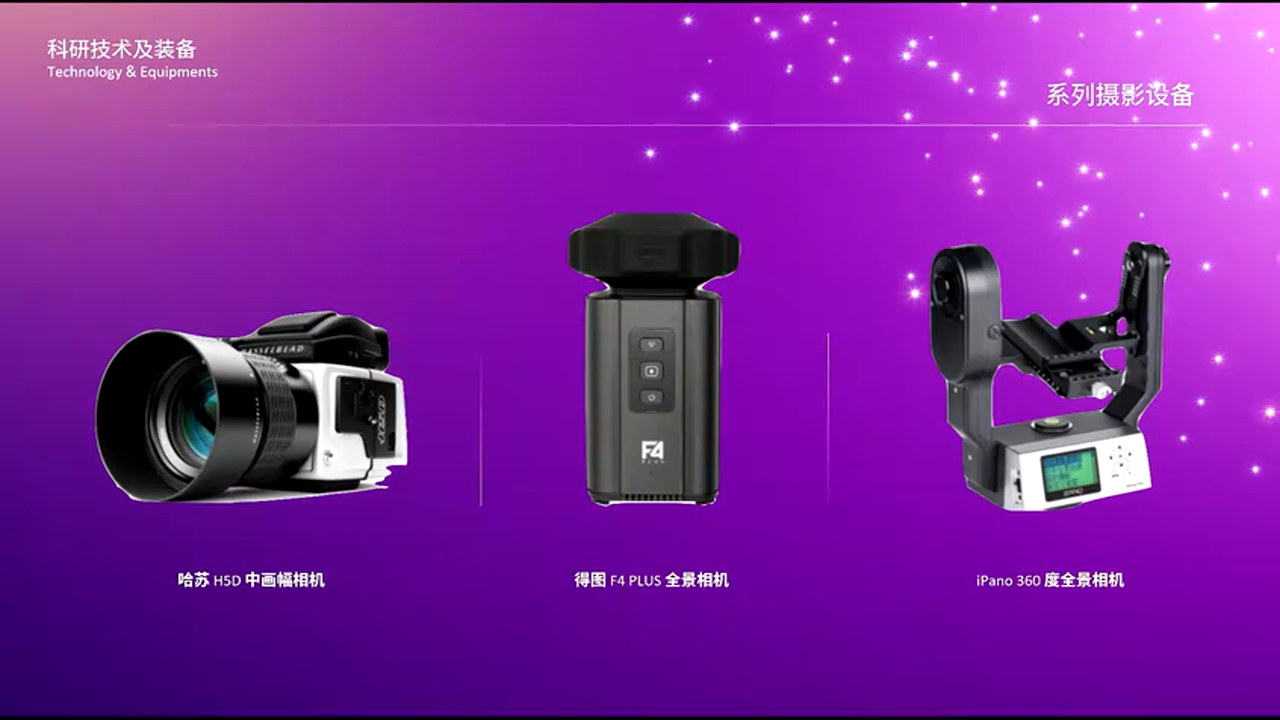

特殊需求场景: - 高光谱相机: 用于壁画颜料成分分析 - 全景相机: 快速采集石窟内部360°环境

避坑指南: 不要盲目追求设备参数的"最高配"。例如,在狭窄石窟内,1亿像素相机可能因机位受限而无法充分发挥优势,此时手持激光扫描仪+5000万像素相机的组合更高效。

案例深度解析:从采集到交付的完整流程¶

案例1:电视剧《繁花》场景的快速数字化¶

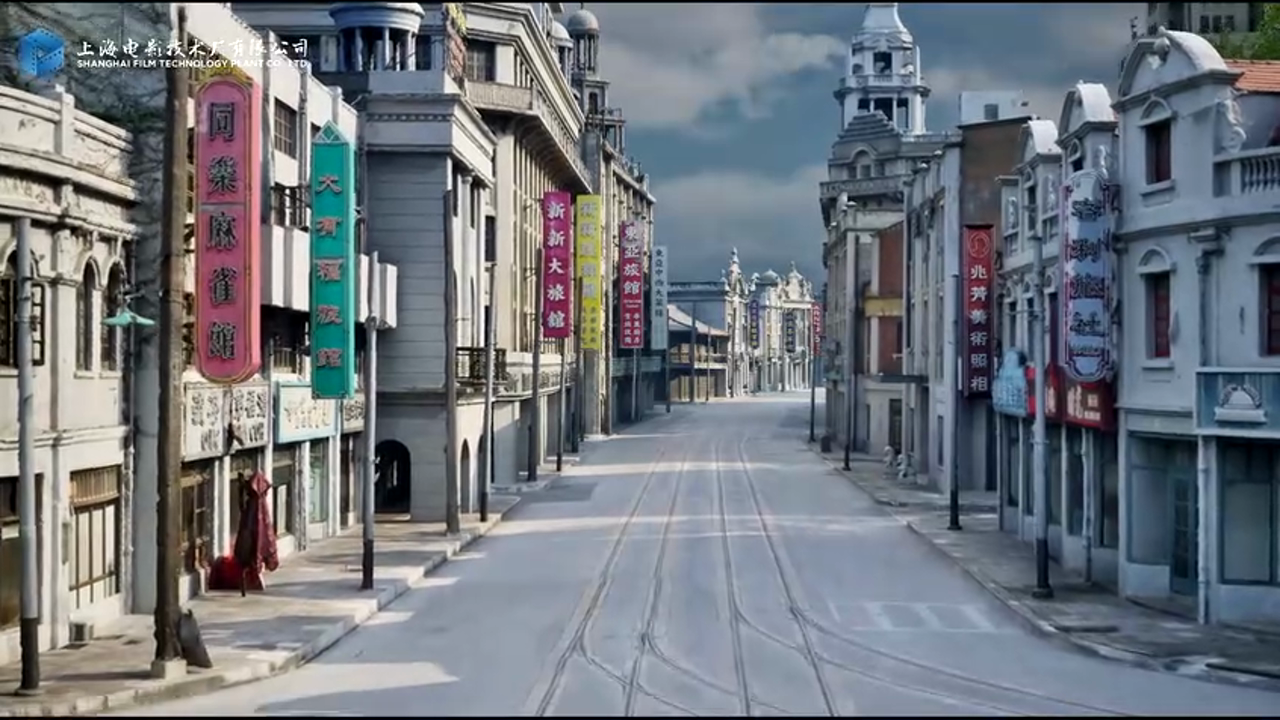

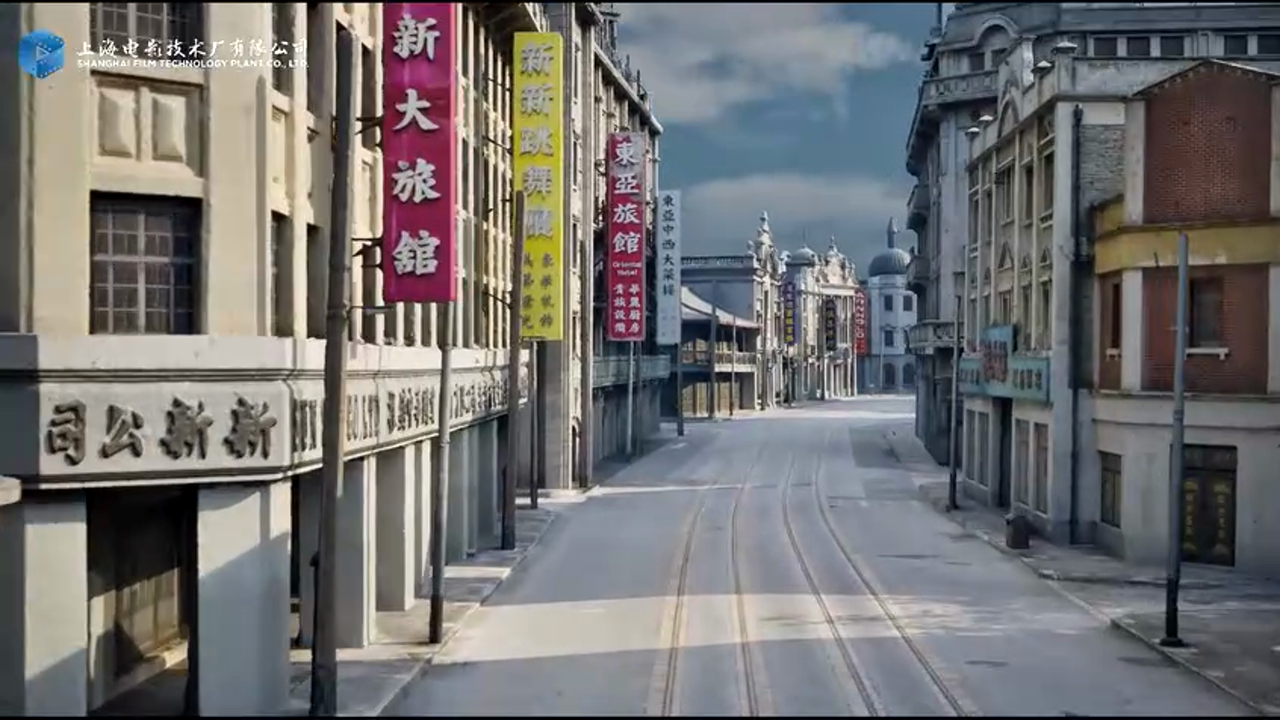

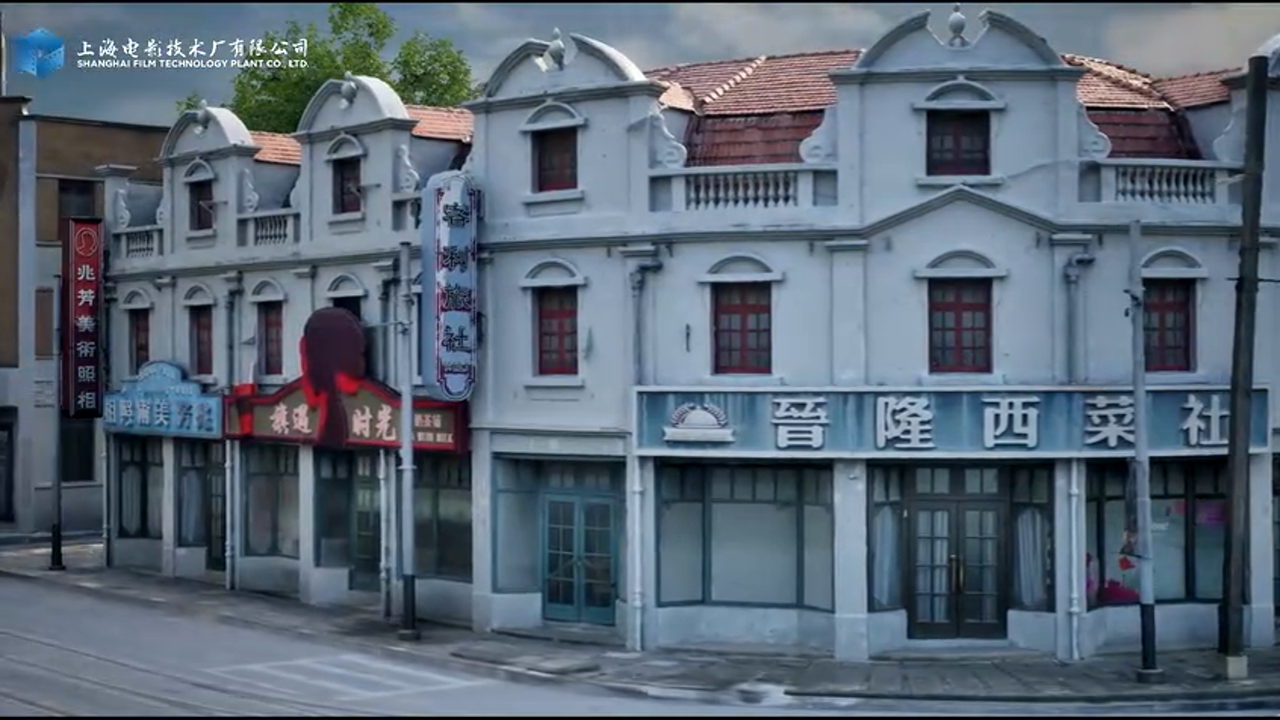

项目背景: 电视剧《繁花》在上影集团搭建了1:1复原的上海南京路和黄河路街景。剧组拍摄结束后,景棚即将拆除。团队需要在**3天内完成现场采集**,并在**1个月内交付高精度三维模型**,以备后续项目重用。

技术流程:

阶段1:现场采集(3天) - 设备配置: 2台大疆无人机(航拍) + 4名摄影师(地面照片) + 手持激光扫描仪(建筑细节) - 数据量: 约15,000张照片 + 2GB激光点云数据 - 采集策略: 无人机按网格化路径完成街道俯拍,地面摄影师负责店铺招牌、门窗等近景特写

阶段2:数据处理(25天) - 导入 RealityCapture: 利用其**多线程GPU加速**能力,照片对齐耗时约8小时(传统软件需72小时) - 点云与照片融合: 激光点云作为几何约束,照片提供高分辨率纹理 - 模型优化: 在 UE5 中进行 Nanite 优化,生成实时可交互的街景场景

成果输出: - 虚拟漫游系统: 支持在 UE5 中以第一人称视角漫游街道,用于导演前期勘景 - 资产库: 提取单体建筑模型,供后续影视项目调用

经验总结:

该项目的效率提升关键在于**前期规划**。采集前通过无人机预飞,生成低分辨率快速预览模型,提前发现盲区,避免二次返场。

案例2:云冈石窟第三窟——10米高佛像的毫米级重建¶

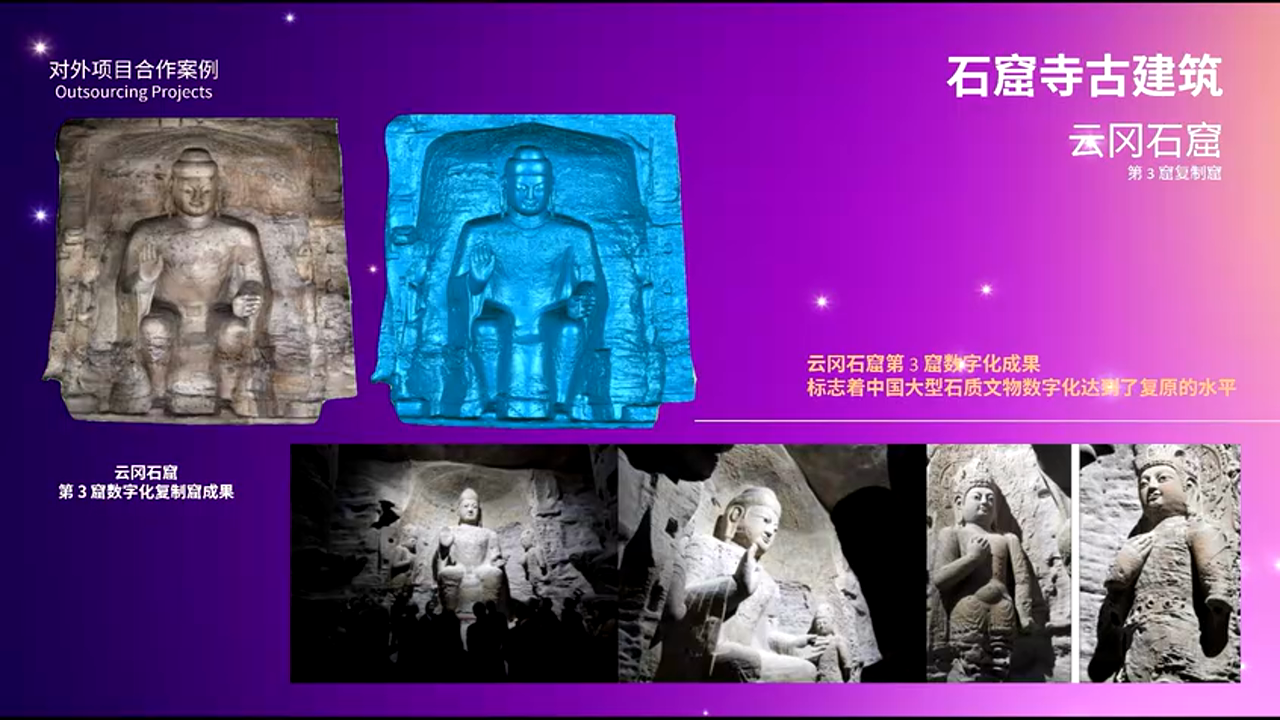

项目背景: 云冈石窟第三窟的主佛高达10米,需要实现**毫米级精度**的数字化,并完成1:1实体复制,以便在山东青岛博物馆展览。

技术挑战: 1. 高度落差: 佛像从基座到头部跨越10米,地面拍摄视角受限 2. 光照不均: 石窟内自然光与人工光混合,造成色彩不一致 3. 材质复杂: 砂岩表面既有风化粗糙区域,也有平滑雕刻细节

解决方案:

采集设备组合: - 电动云台+全画幅相机: 分5层扫描佛像(每层2米高),相机通过程控云台实现精确俯仰角控制 - LED 补光灯阵: 12组可调色温的LED灯,消除石窟内光照死角 - 色卡校准: 每层拍摄前放置 X-Rite ColorChecker,确保色彩一致性

数据处理关键步骤:

# [AI补充] 基于上下文逻辑补全的伪代码示例
# RealityCapture 批处理脚本核心逻辑

import realitycapture_api as rc

# 1. 分层导入照片(避免单次处理内存溢出)
project = rc.create_project()
for layer in range(1, 6):
    photos = load_photos(f"layer_{layer}/*.jpg")
    project.add_images(photos)
    project.align_images(
        accuracy="highest",  # 最高精度对齐
        feature_density=8000  # 每张图提取8000个特征点
    )

# 2. 激光点云约束(提供真实尺度)
laser_scan = rc.import_pointcloud("laser_scan.e57")
project.set_control_points(laser_scan, tolerance=0.5)  # 0.5mm约束误差

# 3. 生成超高密度网格
mesh = project.reconstruct_mesh(
    target_polygons=100_000_000,  # 1亿面片
    texture_resolution=16384  # 16K纹理贴图
)

# 4. 导出为 FBX 供 UE5 使用
mesh.export("buddha_model.fbx", include_textures=True)

三维打印复制流程: 1. 模型分块: 将10米模型按1米×1米×0.5米切分为200个子块 2. 3D打印: 使用工业级FDM打印机(材料:尼龙+玻璃纤维),单块耗时约48小时 3. 拼接上色: 人工拼接后,由专业工匠按原始照片进行仿古上色

项目成果: - 精度验证: 通过三坐标测量仪抽检,复制品与原件的平均偏差为 0.8mm - 首创意义: 这是全球首个10米级文物的摄影测量+3D打印全流程项目

批判性思考: 该项目的精度虽达到毫米级,但在佛像衣纹等浅浮雕区域仍有细节丢失。这是摄影测量的固有局限——对于深度变化小于5mm的特征,单纯依靠照片难以准确重建。未来可引入**结构光扫描仪**作为补充。

案例3:尼泊尔地震后的古建筑抢救性数字化¶

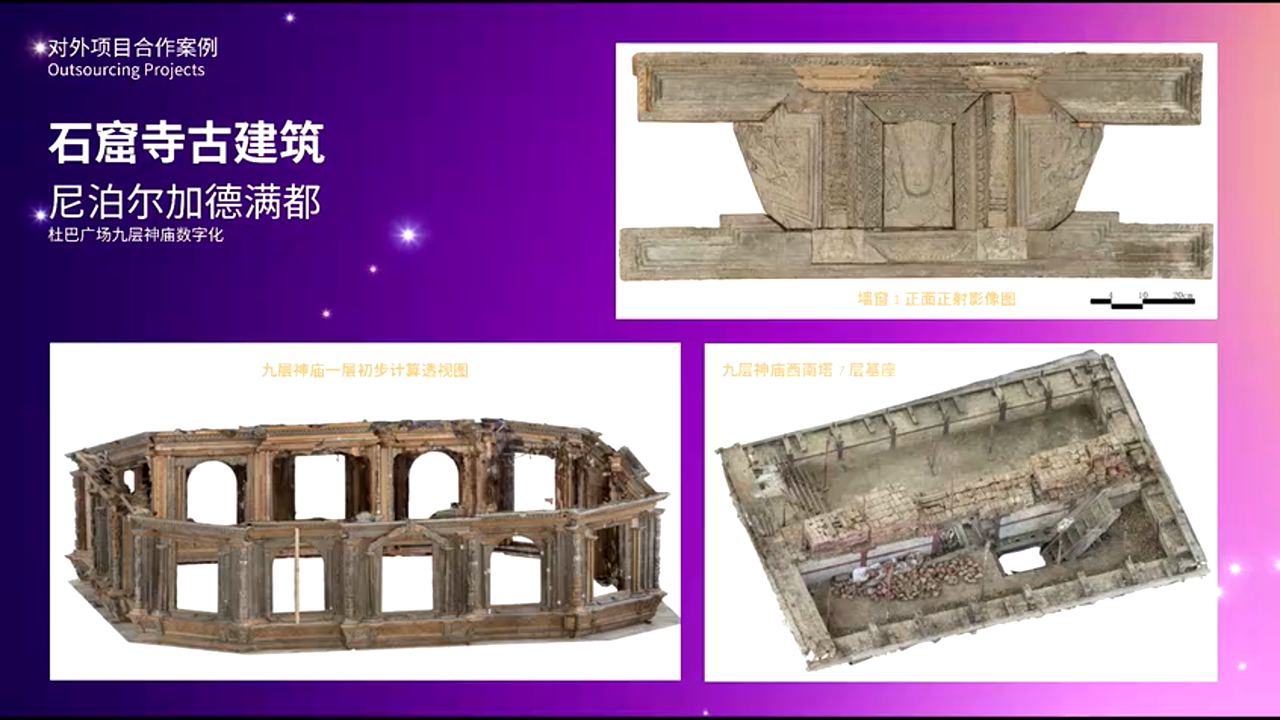

项目背景: 2015年尼泊尔发生7.8级大地震,加德满都谷地多处古建筑倒塌。中国援助团队前往现场,进行抢救性数字化,为后续修复提供数据支持。

极限环境下的技术适配: - 设备精简化: 仅携带1台大疆 Phantom 4 Pro + 2台索尼 A7R III,总重量不超过10kg - 快速建模策略: 现场采集后,利用 RealityCapture 的**云端处理能力**,在酒店通过笔记本电脑+远程服务器完成建模 - 点云与照片分离处理: 由于网络带宽受限,先处理照片生成低模,回国后再融合激光点云数据提升精度

成果应用: - 修复方案对比: 通过数字模型模拟不同修复方案(如"修旧如旧"vs"加固补强"),为当地文保部门提供决策依据 - 国际合作: 数据贡献给联合国教科文组织的 Open Heritage 项目,供全球研究者下载使用

深度进阶:RealityCapture 的核心技术原理¶

为什么它比其他软件快10倍?¶

RealityCapture 的性能优势源于其**GPU-first**的架构设计:

传统软件(如 PhotoScan)的流程: 1. CPU 提取 SIFT 特征点 2. CPU 进行特征匹配 3. GPU 参与稠密重建(仅此阶段)

RealityCapture 的流程: 1. GPU 并行提取特征: 使用 CUDA 核心,同时处理数百张照片 2. GPU 加速匹配: 利用 Tensor Core(RTX 系列显卡)进行矩阵运算 3. 全流程 GPU Pipeline: 从特征提取到网格生成,无需频繁 CPU-GPU 数据传输

性能数据对比(基于团队测试): - 数据集: 5000张 4200万像素照片 - PhotoScan: 处理时间 72小时(双路 Xeon + RTX 3090) - RealityCapture: 处理时间 6.5小时(同配置)

多模态数据融合的数学原理¶

RealityCapture 支持**激光点云+照片**的融合建模,其核心是**非线性最小二乘优化**:

优化目标函数:

E = w₁ · E_photo + w₂ · E_lidar + w₃ · E_constraint

其中: - E_photo: 照片重投影误差(Reprojection Error) - E_lidar: 点云配准误差(ICP误差) - E_constraint: 控制点约束误差 - w₁, w₂, w₃: 权重系数(需根据数据质量调整)

实战经验:

在云冈石窟项目中,激光点云的密度远低于照片生成的点云(1:100)。我们将 w₂ 设置为 w₁ 的5倍,强制模型在几何上向激光数据靠拢,同时保留照片的纹理细节。这种"几何约束+纹理优化"的策略,是应对复杂场景的关键。

实战总结与最佳实践¶

技术方案对比¶

方案 A:纯摄影测量(仅照片) - 🟢 优势:设备成本低(单反相机+三脚架即可)、采集速度快 - 🔴 劣势:对弱纹理表面(如抛光石材)无能为力、尺度漂移风险高 - 🎯 适用场景:建筑外观、雕塑、壁画等纹理丰富的对象

方案 B:纯激光扫描 - 🟢 优势:几何精度高(亚毫米级)、不受光照影响 - 🔴 劣势:设备昂贵(工业级扫描仪单价50万+)、纹理质量差 - 🎯 适用场景:工业测量、变形监测等高精度需求

方案 C:多模态融合(照片+激光) - 🟢 优势:兼顾几何精度与纹理质量、适应复杂材质 - 🔴 劣势:数据处理复杂度高、需要专业软件支持 - 🎯 适用场景:文化遗产数字化的首选方案

避坑指南¶

坑1:照片数量不是越多越好 很多新手认为"拍10000张总比5000张好"。实际上,冗余照片会拖慢计算速度,且不会显著提升精度。最佳实践: - 确保相邻照片的**重叠率在70%-80%** - 避免拍摄完全重复视角(如连拍10张同一角度) - 使用 RealityCapture 的**照片质量检测工具**,剔除模糊、曝光不足的图片

坑2:忽视色彩管理 不同时间段拍摄的照片,色温差异会导致纹理贴图出现明显接缝。解决方案: - 使用 RAW 格式拍摄,后期统一白平衡 - 每组照片拍摄前放置色卡,在 Photoshop 中批量校色

坑3:控制点布置不合理 在大型场景中,如果不设置控制点,模型可能出现"香蕉弯曲"现象(Banana Effect)。最佳实践: - 每50米设置1个GPS控制点 - 控制点应分布在场景的边缘和中心,形成三角网

未来展望:从档案保存到 AI 训练¶

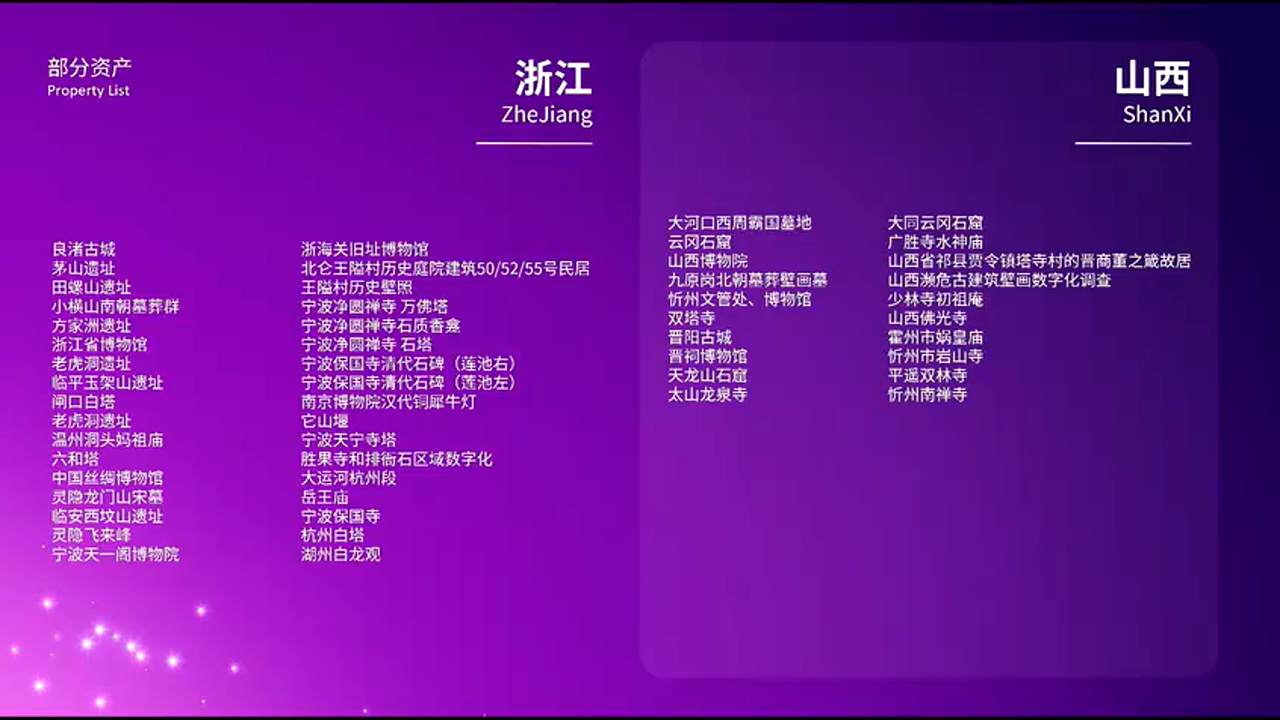

浙江大学团队目前已累积**500TB**的文物数字化数据,覆盖全国25个省份、220多个遗址。这些数据的价值不仅在于"永久保存",更在于**数据驱动的创新应用**:

与腾讯混元大模型的合作¶

团队已获得浙江省、山西省文物局的授权,将部分数据用于**多模态大模型训练**: - 目标: 训练能够"理解"文物形态、材质、历史信息的 AI 模型 - 应用场景: 自动化文物病害检测、虚拟修复建议生成、智能导览解说

数据开放与行业标准化¶

当前文物数字化领域面临的最大问题是**数据孤岛**——每个机构的数据格式、精度标准各异。团队正在推动: - 制定**文物三维数据交换标准**(基于 glTF 2.0 扩展) - 建立**开放数据集**(脱敏后的公开数据,供高校科研使用)

结语¶

文化遗产数字化不是简单的"拍照建模",而是涉及光学、计算几何、色彩科学、文物保护等多学科交叉的系统工程。RealityCapture 结合 UE5 生态,为这一领域提供了工程化的解决方案,但技术工具只是手段,如何将数据转化为可传播、可应用的文化资产,才是真正的挑战。

致谢: 感谢 Epic Games 和 RealityCapture 团队为文物保护领域提供的技术支持和免费授权。正是这些来自产业界的力量,让公益性的文化遗产保护工作能够持续推进。

如果你对文物数字化技术感兴趣,欢迎在评论区分享你的经验或疑问。让我们一起用技术守护人类文明的记忆。

参考资料¶

1. 浙江大学文化遗产研究院项目案例库
2. Epic Games - RealityCapture 官方文档
3. SIGGRAPH 2023 - Photogrammetry in Cultural Heritage
4. 中国国家文物局 - 文物数字化技术规范(2022版)

关于作者: 本文内容整理自 UFSH2025 技术分享会,演讲嘉宾为浙江大学文化遗产研究院刁常宇教授和合作团队吴铮。更多技术细节可观看原视频。
