Arm Mali GPU 神经加速架构：移动端机器学习图形技术的突破性进展

UE5 技术交流群

加入 UE5 技术交流群

如果您对虚幻引擎5的图形渲染技术感兴趣，欢迎加入我们的 UE5 技术交流群！

扫描上方二维码添加个人微信 wlxklyh，备注"UE5技术交流"，我会拉您进群。

在技术交流群中，您可以： - 与其他UE开发者交流渲染技术经验 - 获取最新的GDC技术分享和解读 - 讨论图形编程、性能优化、构建工具流、动画系统等话题 - 分享引擎架构、基建工具等项目经验和技术难题

源视频信息 - 标题：[UFSH2025]超越超分: 探索机器学习图形新框架 | Patrick Wang Arm Taiwan Limited Staff Engineer - 时长：24分59秒 - 来源：https://www.bilibili.com/video/BV1Pz2PBKESY

AI生成说明：本文由AI根据视频内容生成，结合了字幕与截图，力求准确还原演讲核心内容。

导读核心观点

  • Arm 正式将神经加速技术整合进 Mali GPU，为移动端带来 PC 级别的 AI 超分辨率能力
  • 通过硬件加速单元，NSS（Neural Super Sampling）可在 4ms 内完成 2x 超分，GPU 工作负载减少 50%
  • 开源工具链已发布，开发者可在 PC 上模拟效果，为明年底上市的新设备提前适配

前置知识要求：本文假设读者了解基本的图形渲染管线、超分辨率技术原理，以及 GPU 加速计算概念。

背景：移动端图形技术的性能瓶颈

Arm Mali GPU 的演进历程

Arm 作为全球领先的半导体设计公司，其 Mali GPU 架构已经在 Android 移动设备市场占据主导地位。从 2022 年开始，Arm 持续推动旗舰手机图形技术的演进：

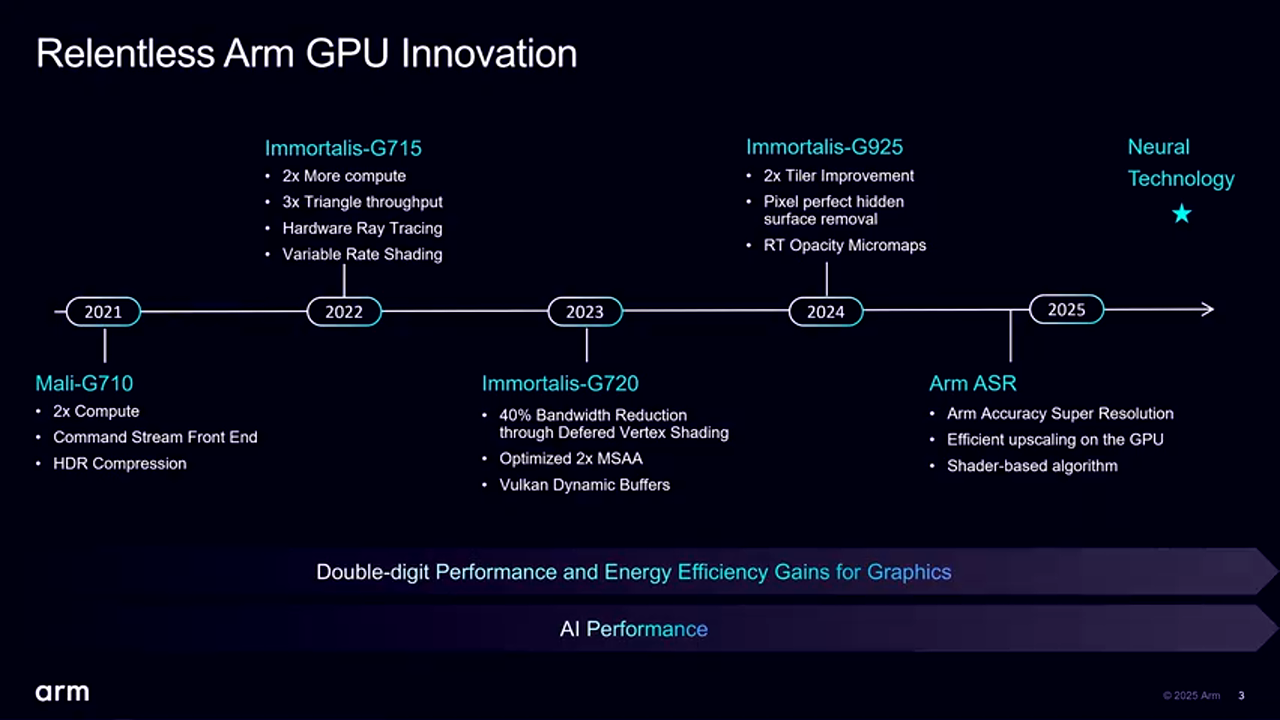

Arm Mali GPU 演进

  • 2022 年：引入硬件光线追踪（Hardware Ray Tracing）技术
  • 2023 年：导入 DVS（Deferred Vertex Shading）延迟顶点着色，使移动平台能够处理复杂的几何效果
  • 每次迭代：性能提升达到双位数百分比

然而，硬件架构的提升只是一方面。为了给开发者提供更多性能预算，Arm 在 2024 年推出了 ASA（Arm Super Resolution）超分辨率算法，通过"缩小渲染-算法放大"的方式显著提升渲染效率。

ASA 超分辨率技术

为什么需要神经网络超分？

传统的超分辨率算法分为两大类：

空间超分（Spatial Upscaling） - 原理：仅使用当前帧的 Color Map 进行放大 - 优势：速度快，实现简单 - 劣势：放大倍数超过 1.3x 后，图像明显模糊，细节丢失严重

时序超分（Temporal Upscaling） - 原理：利用多帧历史信息（Color、Motion Vector、Depth）进行重投影与融合 - 优势：画质更好，细节保留更多 - 劣势：需要复杂的验证逻辑（Validation）来避免鬼影（Ghosting），人工设计算法难以应对无限可能的游戏场景

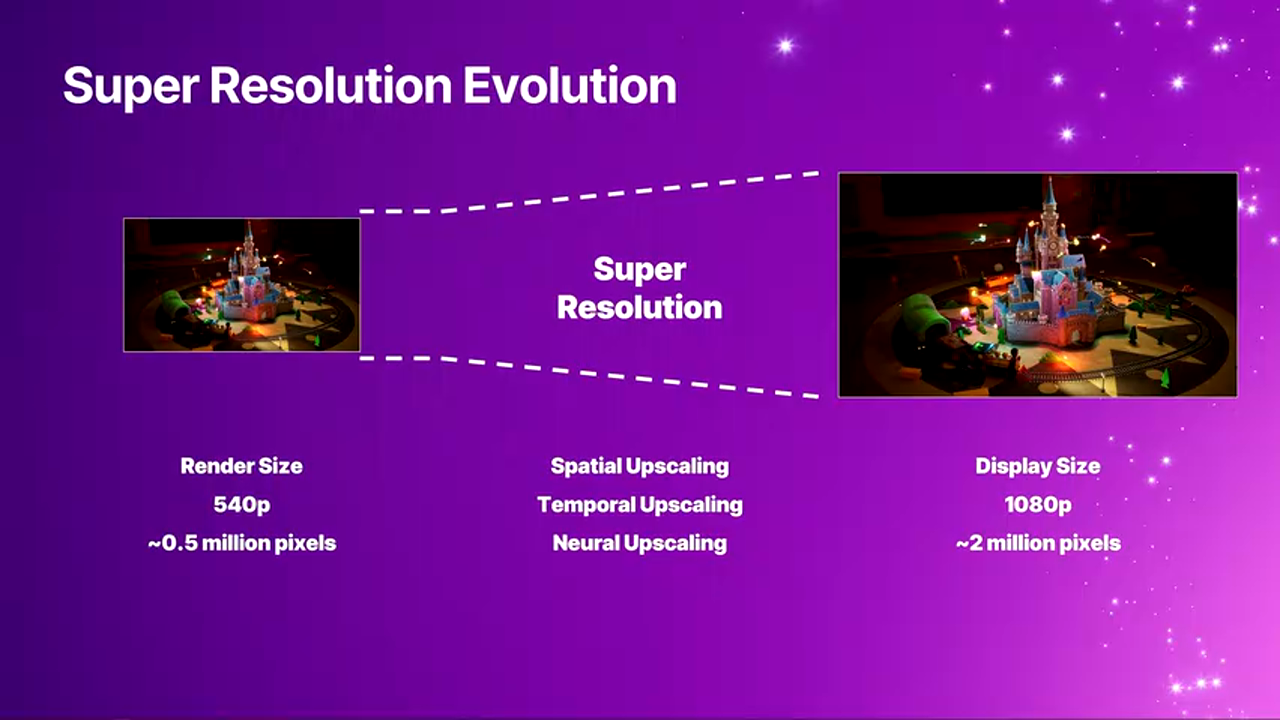

超分算法类型对比

时序超分算法的核心挑战在于 如何有效判定历史信息的有效性。例如： - 摄像机快速移动或跳跃时，历史帧可能失效 - 动态物体遮挡导致采样点不一致 - 需要实时清除过期的历史缓存

这些问题都需要通过人工设计的启发式规则来解决，但规则很难覆盖所有边界情况。因此，**神经网络超分**成为更优的解决方案——通过训练让模型自动学习如何处理复杂场景，而非依赖人工规则。

Arm 神经技术架构：三位一体的设计哲学

架构概览

Arm 的神经技术（Neural Technology）并非单一的硬件或软件，而是一个完整的生态系统，包含三个核心组件：

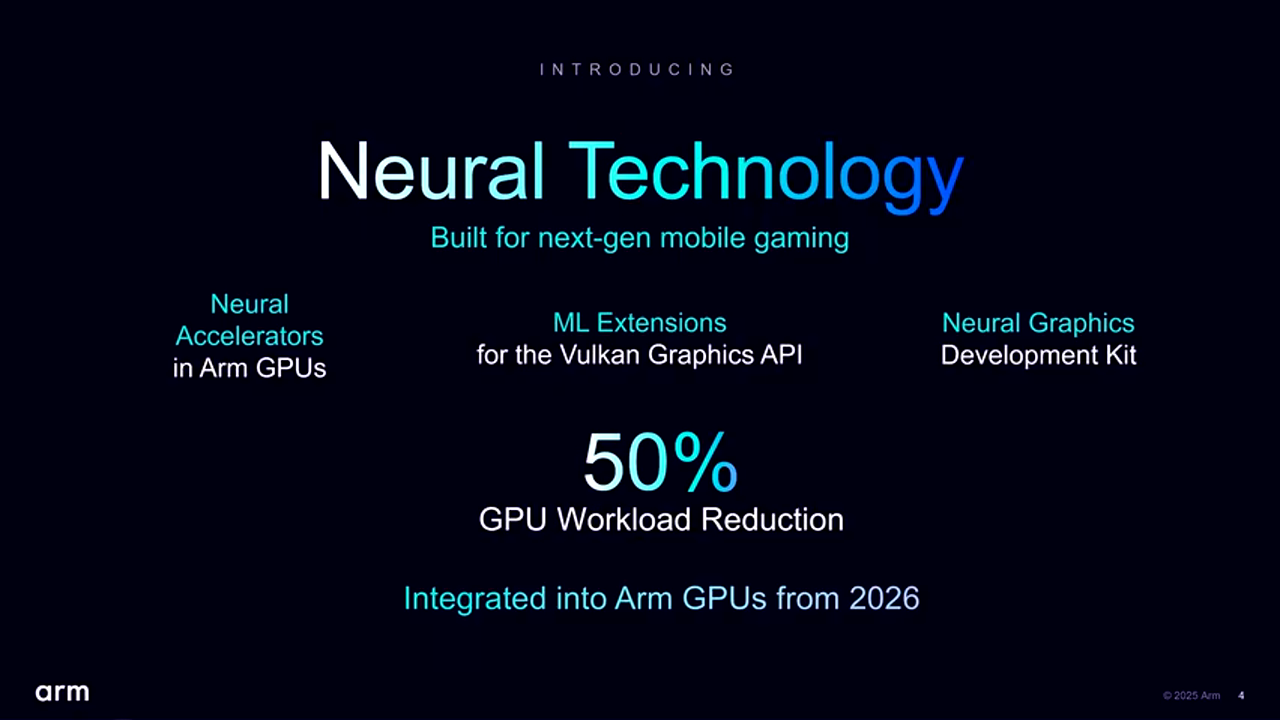

神经技术架构

架构设计的三大支柱

  1. 神经加速器（Neural Accelerator）：硬件层的 NPU（Neural Processing Unit），专门优化矩阵运算
  2. ML Extension（机器学习扩展）：软件 API 层，基于 Vulkan 的标准化接口
  3. 开发者套件（Developer Toolkit）：完整的工具链，包括 Unreal Engine 插件、训练工具、性能分析工具

这三者协同工作，可以为 GPU 带来 至少 50% 的工作负载减少，同时保持与 PC 端 DLSS 2.0 相当的画质。

神经加速器：融入 GPU 的 NPU 设计

为什么不使用独立的 NPU？

市面上很多方案选择在 SoC 中集成独立的 NPU 单元。但 Arm 选择了一条不同的路径：将 NPU 直接集成到 Mali GPU 内部。

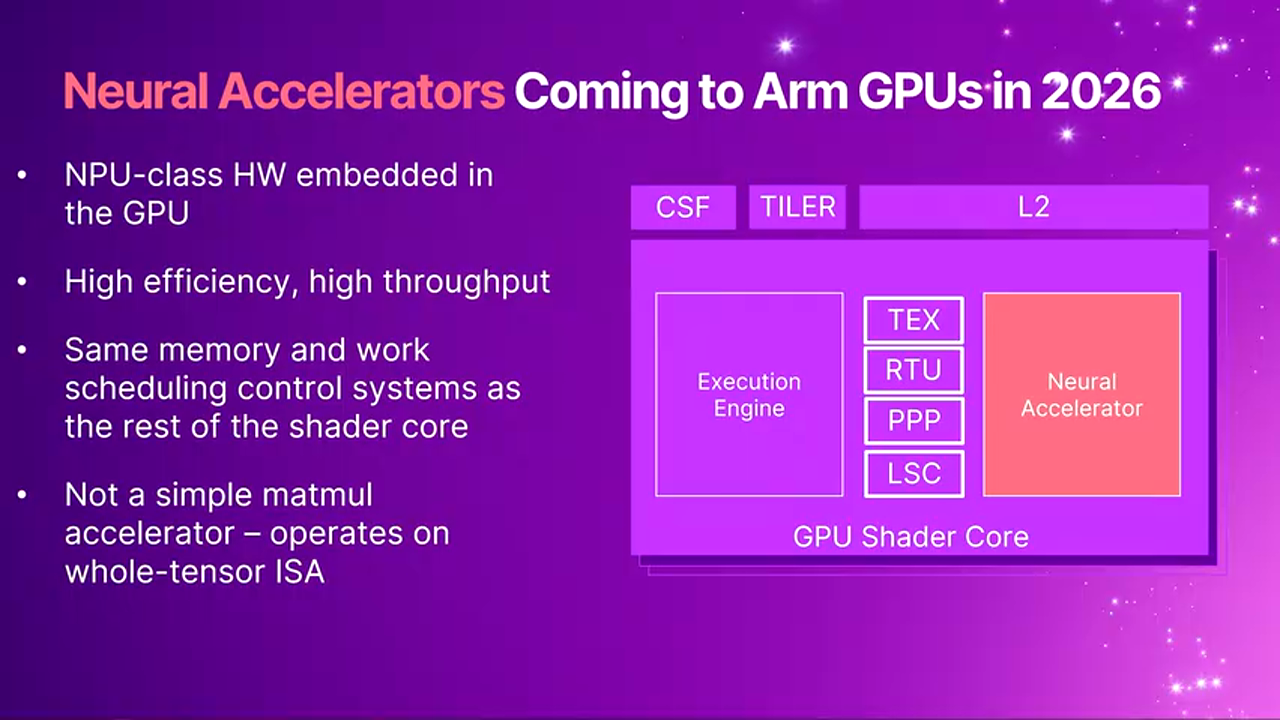

NPU 集成到 GPU

这一设计决策背后的核心考量是 能效比：

独立 NPU 的问题 - CPU/GPU 与 NPU 之间的通信需要跨单元传输 - 数据拷贝产生额外的延迟与功耗 - 在移动设备上，这意味着更高的电力消耗和热量

GPU 内置 NPU 的优势 - 共享 GPU 的 L2 Cache、内存带宽等资源 - 减少跨单元通信的开销 - 符合 Arm "用最少的功耗获得最好的性能" 的设计理念

此外，Arm 将 NPU 设计成与 GPU Shader Core 类似的执行流程，开发者可以使用熟悉的 Graphics API 调用链来驱动 NPU，而无需学习全新的编程模型。

硬件指令集：TOSA

Arm 的神经加速器不仅仅是一个矩阵乘法引擎，而是支持完整的 TOSA（Tensor Operator Set Architecture） 指令集。

TOSA 指令集

TOSA 包含了常见的张量运算指令，例如： - Convolution（卷积）：用于图像特征提取 - Pooling（池化）：降维与特征聚合 - Activation Functions（激活函数）：ReLU、Sigmoid 等 - Element-wise Operations（逐元素运算）：加法、乘法等

通过遵循 TOSA 标准，Arm 为开发者提供了 跨平台、跨厂商 的一致性保证。只要使用 Vulkan ML Extension，代码可以在不同的硬件上无缝运行。

ML Extension：Vulkan 的机器学习扩展

为了让开发者能够直接调用神经加速器，Arm 在 Vulkan API 中推出了两个关键扩展：

  • VK_KHR_vulkan_on_tensor：提供张量操作的接口
  • VK_KHR_vulkan_on_data_graph：支持数据流图的构建与执行

Vulkan ML Extension

这些扩展允许开发者在 Vulkan 管线中直接插入 ML 推理节点，与传统的 Graphics Pass 无缝集成。例如：

// [AI补充] 基于上下文逻辑补全 - Vulkan ML 调用示例
VkTensorDescriptor inputTensor;
VkTensorDescriptor outputTensor;
VkDataGraphPipeline mlPipeline;

// 创建推理管线
vkCreateDataGraphPipeline(device, &pipelineInfo, &mlPipeline);

// 在 Render Pass 中调用
vkCmdBindDataGraphPipeline(commandBuffer, mlPipeline);
vkCmdDispatchDataGraph(commandBuffer, &dispatchInfo);

开发者套件：从训练到部署的完整工具链

为了降低接入门槛，Arm 提供了完整的开源工具链：

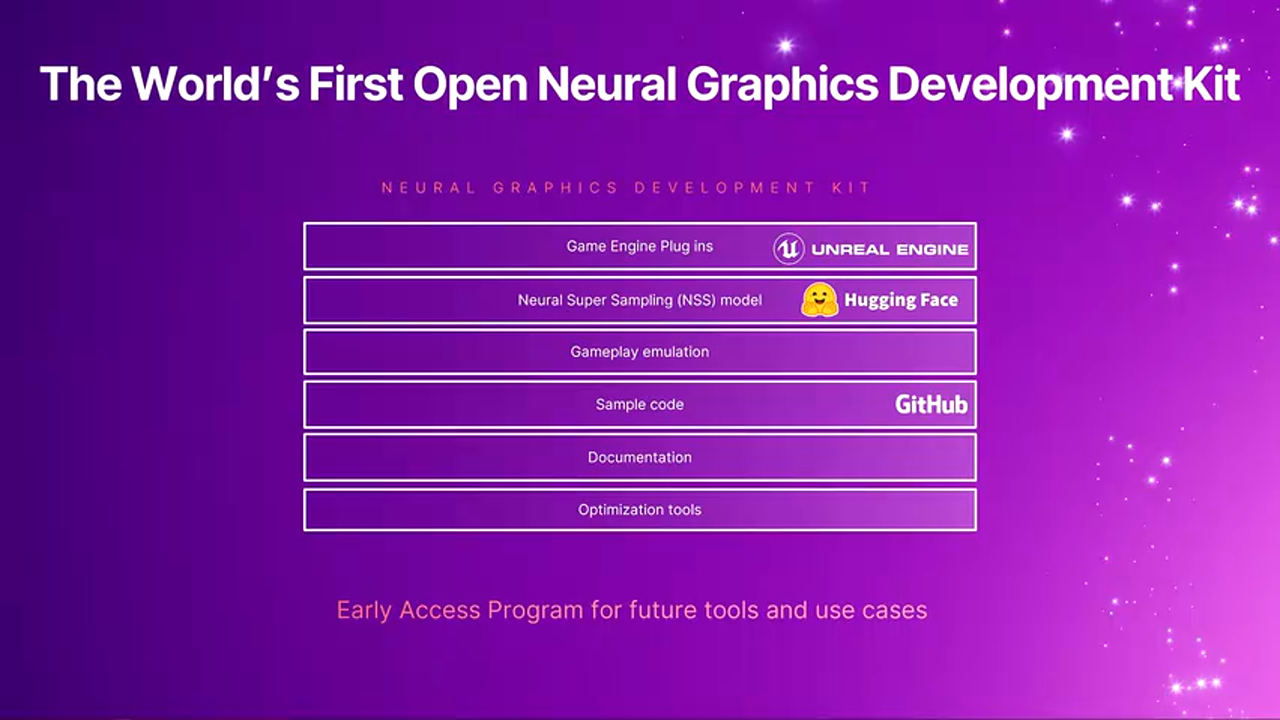

开发者工具链

工具链组成

  • Unreal Engine 插件：直接集成到 UE5 项目中，支持 UI 控制与命令行切换
  • NSS 模型：预训练的神经超分模型（约 170KB），托管在 Hugging Face
  • 训练工具：开源的训练脚本与数据集，支持自定义场景微调
  • 性能分析工具：RenderDoc、Streamline 等，支持最新版本的 ML Extension 分析
  • PC 模拟环境：通过 Vulkan Layer 在 PC 上模拟 NPU 推理效果（注：仅模拟画质，性能不准确）

NSS 技术深度解析：从原理到实现

神经超分的三阶段流程

相比传统时序超分的复杂流程（重投影 → 验证 → 融合），NSS 的架构要简洁得多：

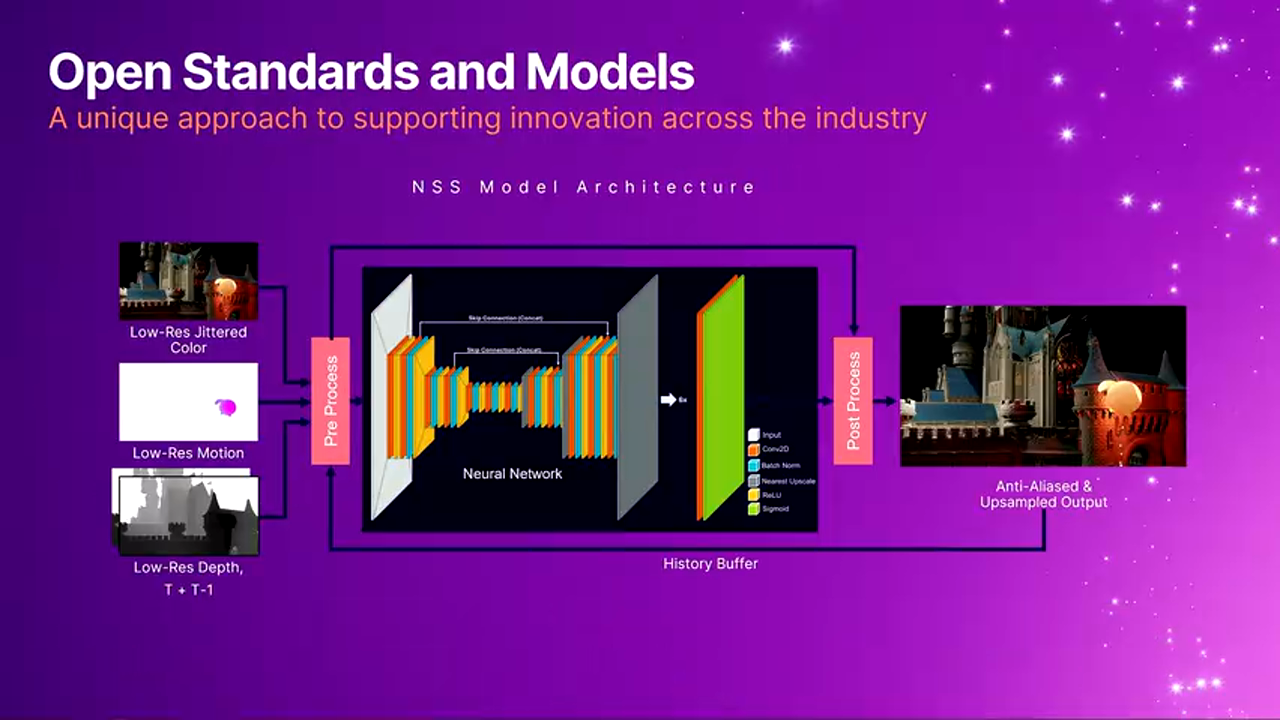

NSS 流程

NSS 三步走

  1. 预处理（Preprocessing）：将输入数据（低分辨率 Color、Motion Vector、Depth）转换为模型可接受的张量格式
  2. 神经网络推理（Inference）：通过卷积神经网络进行超分放大
  3. 后处理（Postprocessing）：将模型输出重新组装为标准的 RGB 图像格式

整个流程不需要人工设计的验证逻辑，所有的"智能判断"都由神经网络完成。例如： - 鬼影消除：模型通过训练自动学会识别无效的历史信息 - 边缘锐化：网络自动恢复因缩小而丢失的高频细节 - 抗锯齿优化：模型可以同时处理抗锯齿与超分，一举两得

模型训练与自定义

Arm 将 NSS 的完整训练代码 开源在 GitHub 上，开发者可以基于自己的游戏画面进行微调：

NSS 开源模型

自定义训练流程

  1. 数据采集：在游戏中录制高分辨率画面与对应的低分辨率输入
  2. 模型训练：使用 Arm 提供的训练脚本，针对特定场景优化
  3. 模型部署：将训练好的模型转换为 TOSA 格式，替换默认模型
  4. 效果验证：通过 PC 模拟环境或实际设备测试画质

这种开放的生态避免了"一刀切"的问题——每款游戏的美术风格不同，通过自定义训练可以获得最佳效果。

实际效果对比

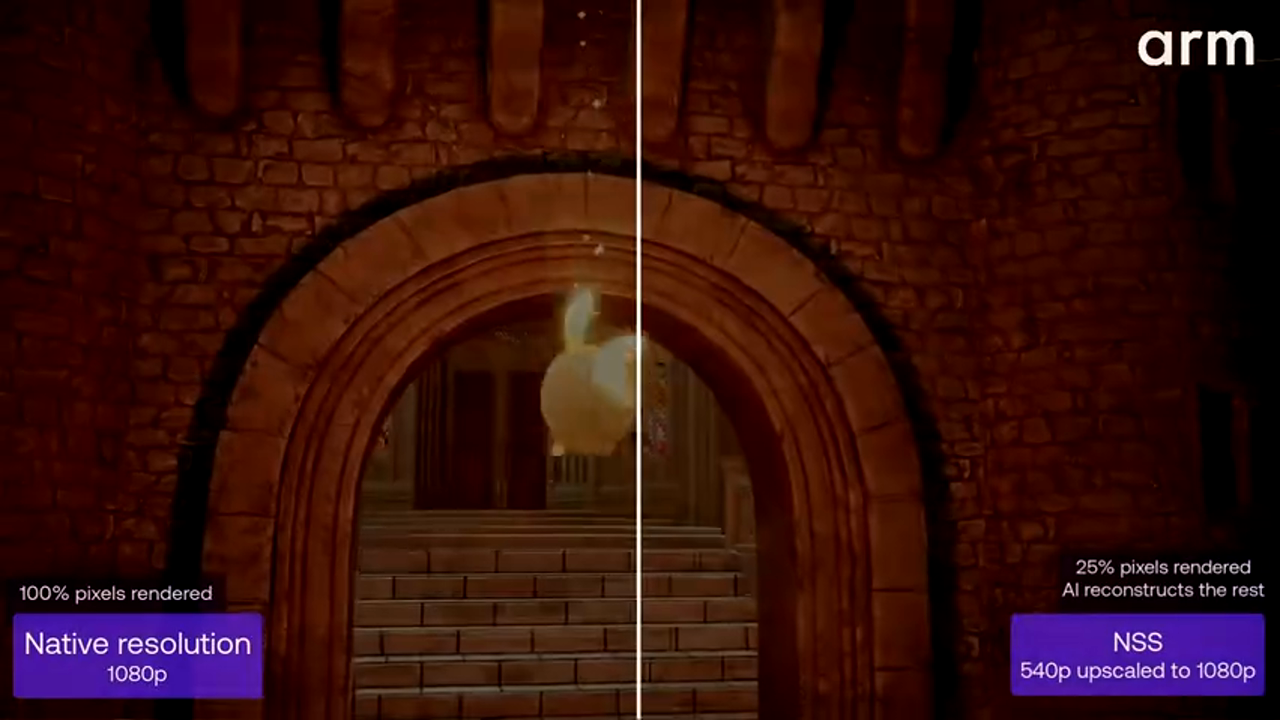

Arm 内部制作了一个演示 Demo，展示了原生分辨率与 NSS 超分的对比：

NSS 效果对比

  • 左侧：原生 1080p 渲染（200 万像素点）
  • 右侧：540p 渲染 + NSS 2x 超分（仅 50 万像素点）

在动态画面中，两者几乎无法区分。即使在大屏幕上观察，细节差异也非常微小。这意味着开发者可以用 四分之一的像素计算量 获得接近原生的画质。

量化性能数据

Arm 使用标准的图像质量评估指标进行了测试：

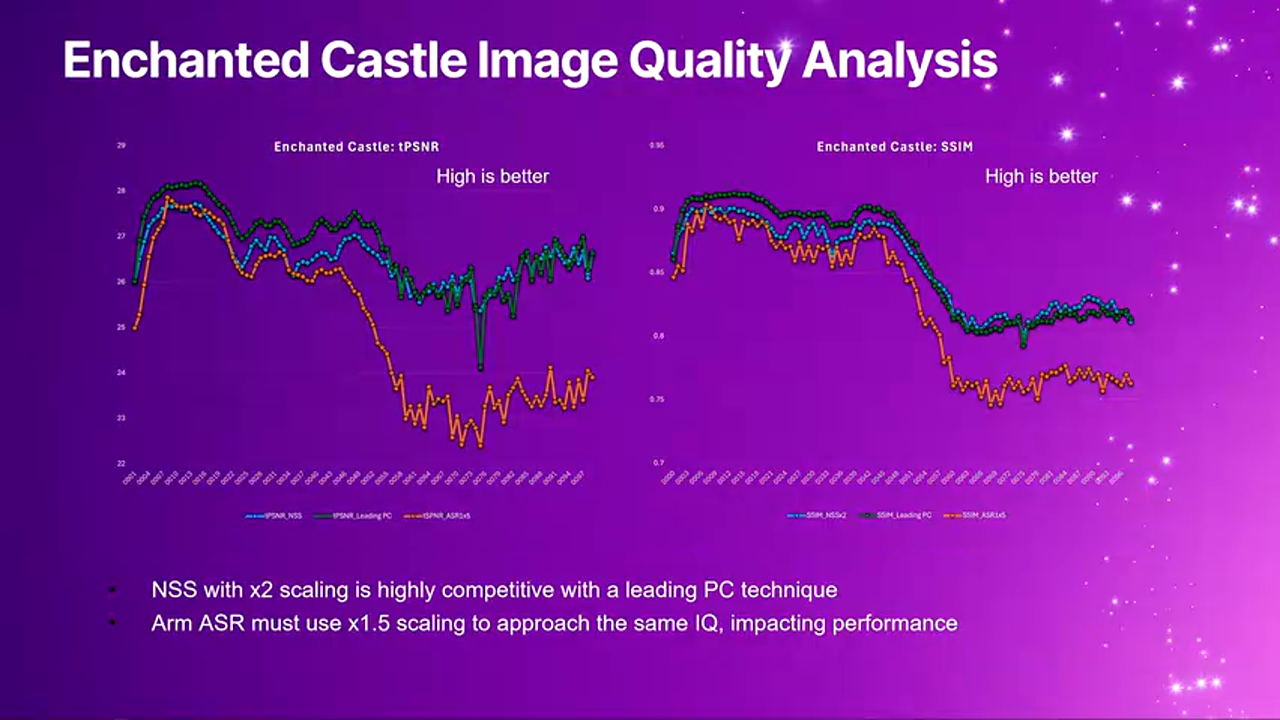

性能数据对比

TPSNR（Temporal Peak Signal-to-Noise Ratio）测试结果： - DLSS 2.0（PC 端）：基准绿线 - NSS（Arm 移动端）：橙色线，与 DLSS 2.0 基本重合 - ASA（去年的方案）：蓝色线，需要降低放大倍数至 1.5x 才能接近 NSS 的 2x 效果

关键数据： - NSS 在 4ms 内完成推理（基于 Arm 下一代 GPU） - 仅使用 PC 端方案 1% 的功耗 - 画质与 DLSS 2.0 相当，远超传统空间超分

ASA vs. NSS：两代方案的对比分析

技术路线差异

ASA vs NSS

ASA（Arm Super Resolution） - 🟢 优势：基于 Shader 实现，可运行在所有 Mali GPU 上 - 🟢 优势：延迟低，通用性强 - 🔴 劣势：画质受限于人工设计的算法，难以处理复杂场景 - 🎯 适用场景：现有设备的性能优化，追求广泛兼容性

NSS（Neural Super Sampling） - 🟢 优势：AI 驱动，画质接近 PC 端 DLSS - 🟢 优势：可自定义训练，适配特定游戏风格 - 🔴 劣势：需要神经加速器硬件支持，明年底上市 - 🎯 适用场景：次世代旗舰设备，追求极致画质与性能

为什么需要两者共存？

Arm 的策略是 渐进式升级：

  1. 当前设备：使用 ASA 提供基础超分能力
  2. 新设备上市后：运行时检测硬件能力，支持 NSS 的设备自动切换到更高画质模式
  3. 开发者套件统一：一套代码适配两种方案，无需重复开发

统一开发套件

这种设计允许开发者 今天就开始集成，未来自动享受硬件升级带来的红利。

实战落地：性能评估与集成指南

评估公式：判断是否适合你的游戏

并非所有游戏都适合超分技术。Arm 提供了一个简单的计算公式：

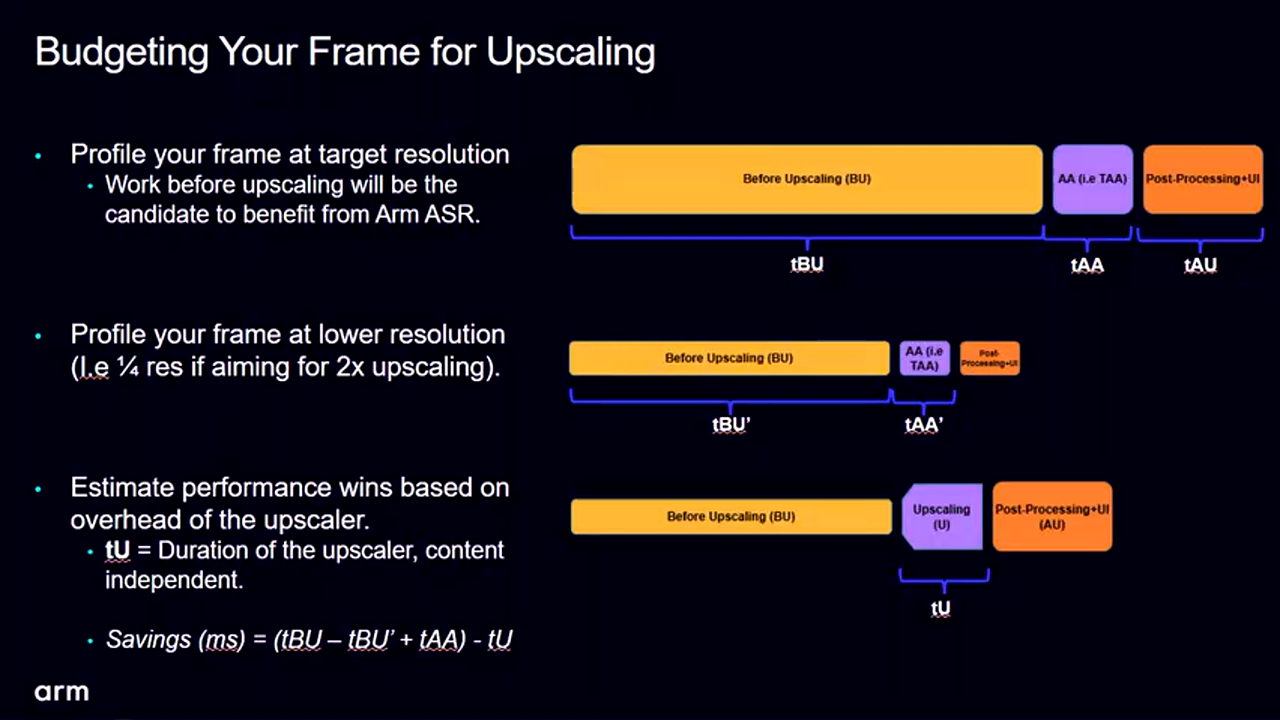

性能评估公式

节省时间 = (原始分辨率渲染时间 - 抗锯齿时间 - 缩小分辨率渲染时间 - 超分时间)

具体分解： 1. 原始分辨率渲染时间：未使用超分时，从几何处理到后处理的总时长 2. 抗锯齿时间（TAA）：传统抗锯齿的开销 3. 缩小分辨率渲染时间：使用超分后，几何处理与光照计算的时间（通常减少 75%） 4. 超分时间：NSS 约 4ms，ASA 约 5ms

决策规则： - 如果 节省时间 > 0，推荐使用超分 - 节省时间越大，性能提升越明显

快速评估方法

如果你现在想评估效果，可以这样做：

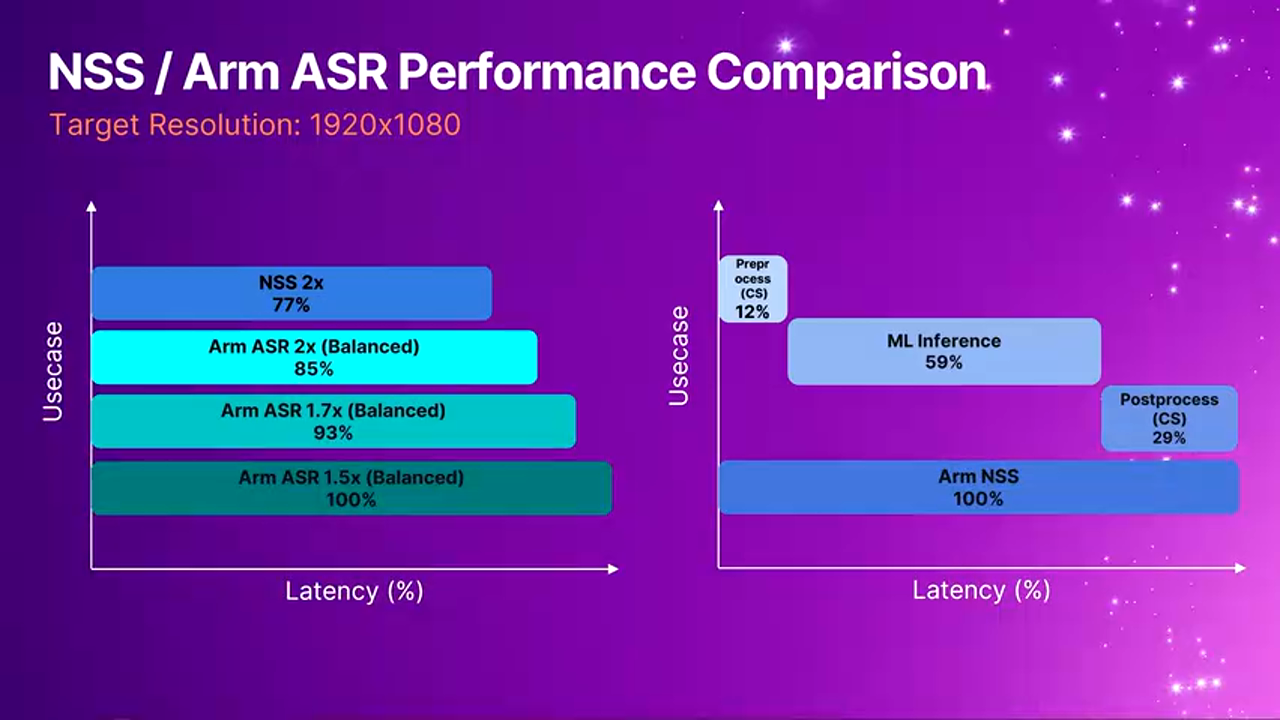

快速评估

  1. 安装 ASA 插件：在当前设备上测试 1.5x 超分的性能
  2. 推算 NSS 性能：NSS 比 ASA 快约 20%，画质更好
  3. 验证画质：使用 PC 模拟环境查看 NSS 的实际输出效果

集成步骤

集成步骤

环境准备： 1. 下载 NSS Unreal Plugin（开源） 2. 安装 NNE Runtime（官方提供的推理引擎） 3. 配置 Vulkan SDK（支持 ML Extension）

配置 Vulkan Layer：

# [AI补充] 基于上下文逻辑补全 - 环境变量配置示例
export VK_LAYER_PATH=/path/to/arm/ml_extension/layer
export VK_INSTANCE_LAYERS=VK_LAYER_ARM_ml_extension

在 Unreal Engine 中启用：

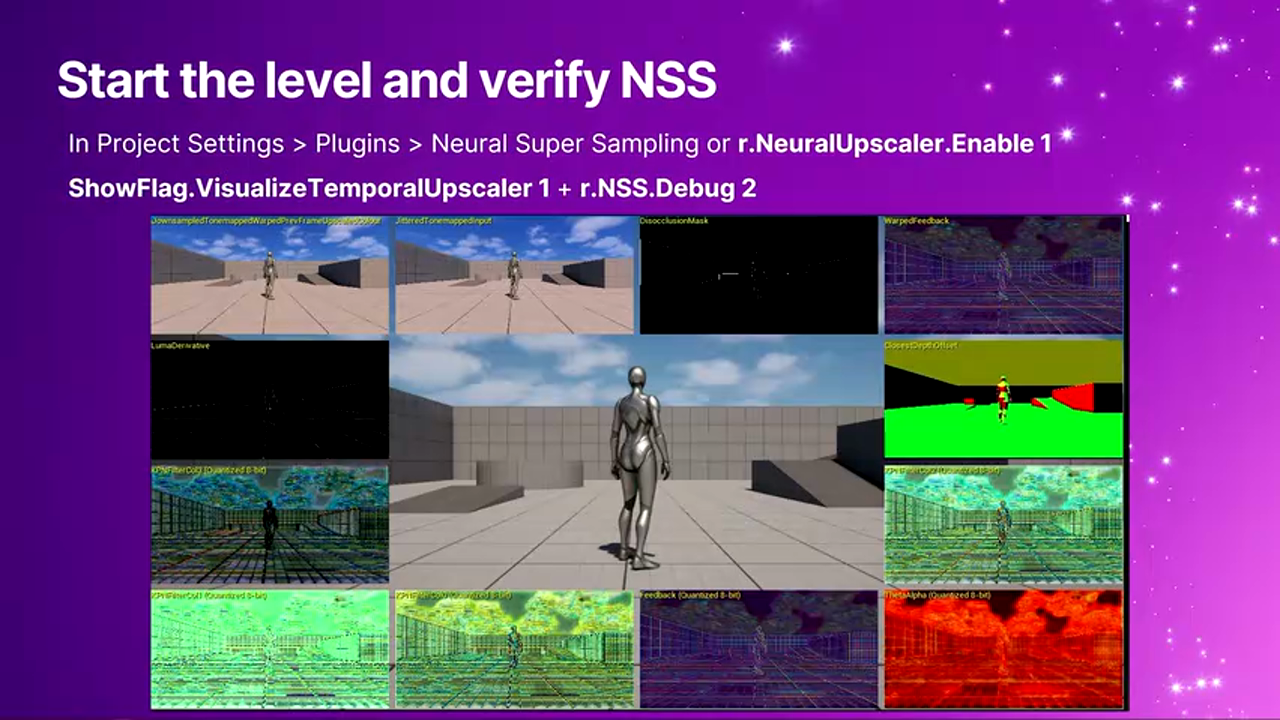

UE 集成

  1. 将插件复制到项目的 Plugins 目录
  2. 在 Editor 中启用 NSS 插件
  3. 使用 UI 控件或控制台命令切换超分模式：
    r.NSS.Enable 1
r.NSS.Scale 2.0

高级功能：数据导出用于训练

如果你想训练自定义模型，可以启用数据导出功能：

数据导出

// 控制台命令
showflag.visualizetemporalupscale 1

这会导出以下数据： - 低分辨率 Color Map - Motion Vector - Depth Buffer - 高分辨率 Ground Truth（用于监督训练）

深度进阶：架构设计与性能分析

NSS 的 4ms 时间分解

NSS 的 4ms 推理时间具体花在哪里？

时间分解

时间分配

  • 预处理（Preprocessing）：~1.2ms（30%），使用 Compute Shader 转换数据格式
  • 神经网络推理（Inference）：~2.4ms（60%），在 NPU 上执行卷积计算
  • 后处理（Postprocessing）：~0.4ms（10%），重组为 RGB 图像

关键优化点： 1. 预处理使用 GPU Compute Shader：因为数据已经在 GPU 内存中，使用 Shader 转换比 CPU 拷贝更快 2. 推理阶段占比最大：这是 NPU 的核心价值所在——如果没有硬件加速，这部分会慢 10-100 倍 3. 后处理非常轻量：仅需简单的张量重排与格式转换

超分在渲染管线中的位置

超分并非万能，它只能优化管线中的特定阶段：

渲染管线

受益的阶段（超分前执行，分辨率缩小）： - Geometry Shading（几何着色） - Lighting（光照计算） - Screen Space Reflections（屏幕空间反射） - SSAO（屏幕空间环境光遮蔽）

不受益的阶段（超分后执行，分辨率已放大）： - Tone Mapping（色调映射） - Bloom（泛光效果） - UI Rendering（UI 渲染）

因此，超分的性能提升取决于 渲染负载在管线各阶段的分布。如果你的游戏主要瓶颈在几何处理和光照，超分效果显著；如果主要瓶颈在后处理，提升有限。

局限性与边界条件

适用场景： - 3D 游戏，尤其是开放世界或高多边形场景 - 渲染分辨率 ≥ 540p（过低的输入会导致信息丢失，模型难以恢复） - 稳定的帧率需求（不适合极低端设备）

不适用场景： - 2D 游戏或像素艺术风格（超分会破坏原有美术风格） - 分辨率已经很低（< 360p） - 游戏本身帧率极低（< 20 FPS），超分节省的时间不足以改善体验

未来展望：超越超分的可能性

更多 ML 应用场景

神经加速器的能力不仅限于超分，Arm 正在探索更多图形领域的 AI 应用：

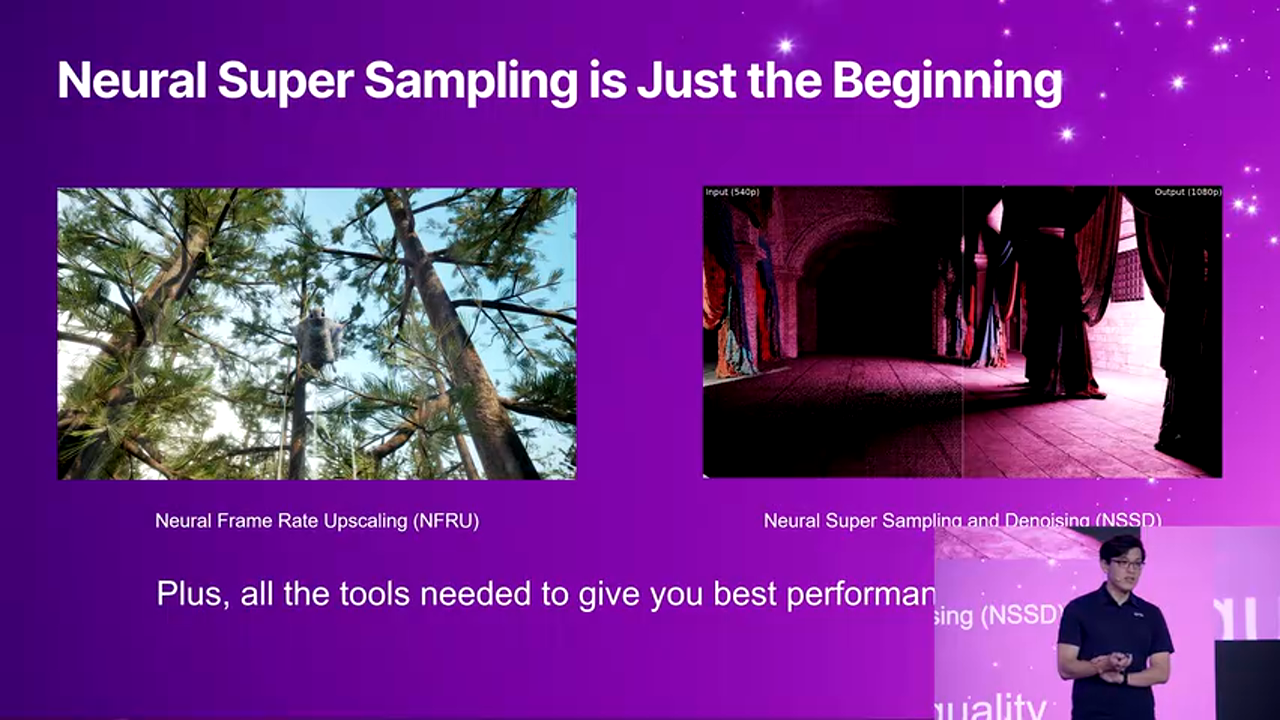

未来应用

插帧（Frame Generation）： - 原理：使用 AI 生成中间帧，将 30 FPS 提升到 60 FPS - 挑战：需要处理运动预测与遮挡关系 - 潜力：可与超分叠加使用，双重提升性能

AI 抗锯齿（AI Anti-Aliasing）： - 原理：使用神经网络替代传统的 TAA 或 MSAA - 优势：更好的边缘质量，更少的性能开销 - 现状：已有 PC 端方案（如 DLAA），移动端即将跟进

AI 降噪（AI Denoising）： - 原理：用于光线追踪的降噪处理 - 场景：实时光追在移动端的推广需要高效降噪 - 协同：NPU 与 GPU 光追单元协同工作，降低延迟

生态系统的开放性

Arm 强调 开源与标准化：

开源生态

  • 模型开源：NSS 模型托管在 Hugging Face，任何人都可以下载、修改、重训练
  • 工具开源：训练脚本、数据集生成工具全部开源
  • API 标准化：基于 Vulkan 标准扩展，避免厂商锁定

这种开放策略的目标是 降低开发者门槛，让更多团队能够参与到 AI 图形技术的创新中。

实战总结与最佳实践

核心收益总结

性能提升 - GPU 工作负载减少 50%（基于 2x 超分） - 帧率提升取决于原始瓶颈，典型提升 30-50% - 功耗降低约 40%（因为像素计算量减少）

画质保证 - 与 PC 端 DLSS 2.0 相当的视觉效果 - 通过自定义训练可进一步优化特定场景 - 比传统时序超分更少的鬼影和闪烁问题

避坑指南

常见问题 1：模拟环境的性能不准确 - 问题：PC 模拟环境的 FPS 无法反映真实设备性能 - 解决：使用 ASA 的实际性能数据推算（NSS 快约 20%）

常见问题 2：自定义模型训练失败 - 问题：训练数据不足或场景单一 - 解决：确保采集多样化的场景（光照、天气、动态物体等）

常见问题 3：集成后画面闪烁 - 问题：Motion Vector 数据不准确 - 解决：检查游戏引擎的 Motion Vector 生成设置，确保开启 Jitter

推荐实践

阶段 1：评估阶段 1. 使用性能评估公式计算预期收益 2. 在 PC 上安装模拟环境，测试画质效果 3. 分析游戏渲染管线，确认主要瓶颈在超分受益阶段

阶段 2：集成 ASA 1. 先集成 ASA 插件，获取即时性能提升 2. 收集用户反馈，调整超分比例（1.5x vs 2x） 3. 监控不同设备的兼容性

阶段 3：准备 NSS 1. 下载 NSS 开发套件，进行画质对比测试 2. 如有需要，基于游戏画面训练自定义模型 3. 在代码中实现运行时检测，支持 NSS 的设备自动切换

阶段 4：上线与优化 1. 明年底设备上市后，推送更新启用 NSS 2. 持续监控性能数据与用户反馈 3. 根据新场景迭代优化模型

总结

Arm Mali GPU 的神经加速技术标志着移动图形进入了一个新时代。通过将 NPU 直接集成到 GPU 架构中，并提供完整的开源工具链，Arm 不仅解决了移动端性能瓶颈问题，更为开发者打开了 AI 驱动图形技术的大门。

NSS 作为首个应用案例，已经证明了这一架构的巨大潜力：用 1% 的功耗实现 PC 级画质。而这只是开始——插帧、AI 抗锯齿、降噪等更多应用即将到来。

对于开发者而言，现在是最佳的入场时机： - 立即行动：集成 ASA 获取即时收益 - 提前准备：测试 NSS 画质，训练自定义模型 - 拥抱未来：参与开源生态，共同推动移动图形技术演进

正如 Arm 演讲中所强调的：这一切都是开源的，因为 Arm 希望让开发者能够抢先体验，在明年底设备上市时，就能为玩家提供 PC 级的移动游戏体验。
