UE5像素级渲染优化:从分辨率适配到细节密度平衡的实战方法论


UE5 技术交流群

加入 UE5 技术交流群

如果您对虚幻引擎5的图形渲染技术感兴趣,欢迎加入我们的 UE5 技术交流群!

扫描上方二维码添加个人微信 wlxklyh,备注"UE5技术交流",我会拉您进群。

在技术交流群中,您可以: - 与其他UE开发者交流渲染技术经验 - 获取最新的GDC技术分享和解读 - 讨论图形编程、性能优化、构建工具流、动画系统等话题 - 分享引擎架构、基建工具等项目经验和技术难题


视频来源: [UFSH2025]利用好每个像素 | 李文磊 Epic Games 资深美术

B站链接: https://www.bilibili.com/video/BV19n2PB7ECc

视频时长: 1小时8分10秒

本文由AI基于视频内容生成,已进行技术校对和补充


导读

核心观点: - 游戏画面的"精致感"缺失,本质是内容细节密度与像素密度的不匹配 - 分辨率不是越高越好,关键在于让每个像素都被有效的细节填充 - 通过系统化的像素密度管理策略,可以在有限性能预算下达到接近影视级的渲染质量

前置知识: 了解UE5基础渲染管线、Nanite虚拟几何体系统、TSR超分辨率技术、材质系统基础概念。


一、核心问题:游戏画面为何缺乏"精致感"

1.1 像素密度与细节密度的失衡

在实际项目中,我们经常遇到这样的困惑:为什么720p的电影画面看起来比4K的游戏画面更精致?

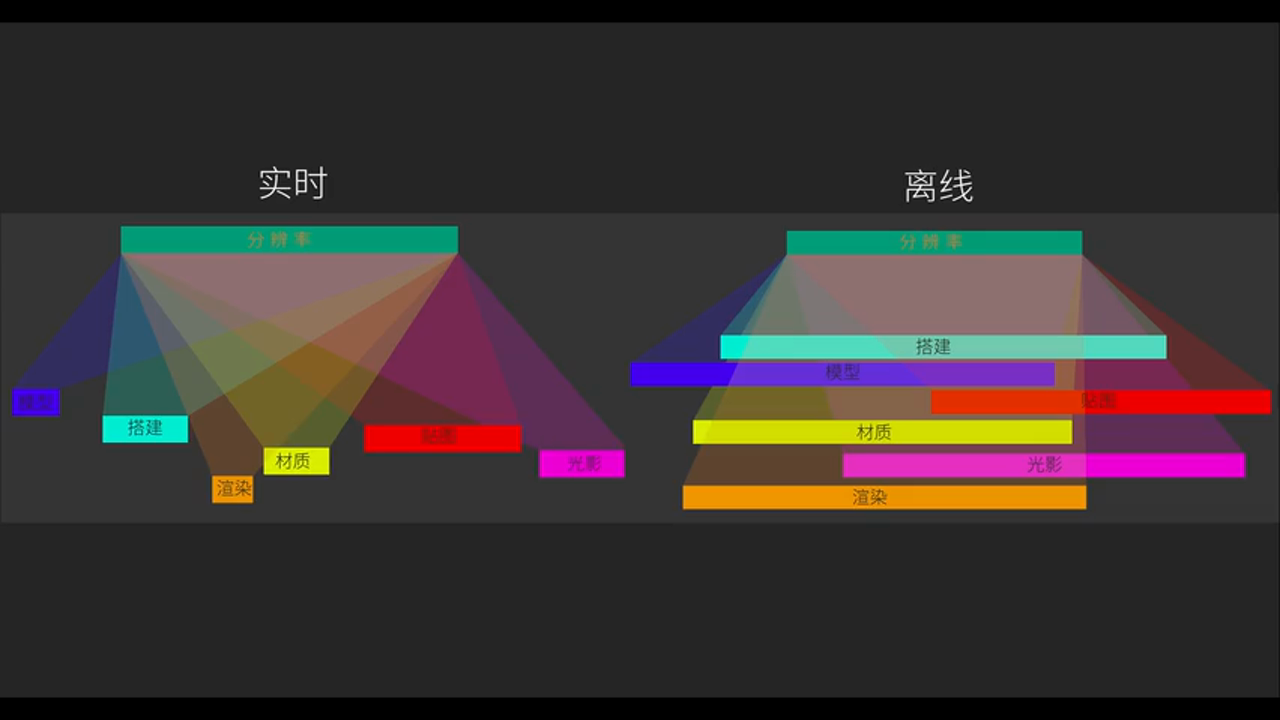

分辨率对比

如上图所示,左侧是典型的实时渲染游戏画面,右侧是离线渲染或实拍内容。关键区别在于:

实时渲染的短板: - 模型精度受限: 多边形密度无法达到像素级精度 - 贴图分辨率不足: 受性能限制,纹理细节密度低于屏幕像素密度 - 材质计算预算紧张: Shading精度、光照采样率都需要妥协 - 抗锯齿质量折中: TAA/TSR虽然能提升清晰度,但会引入模糊或鬼影

离线渲染/实拍的优势: - 无限细节来源: 现实世界充满无穷细节,摄像机通过CMOS捕捉时每个像素都被真实信息填满 - 充足的计算预算: 离线渲染可以用数小时甚至数天时间渲染一帧,保证极高的采样率

1.2 像素冗余与浪费的现象

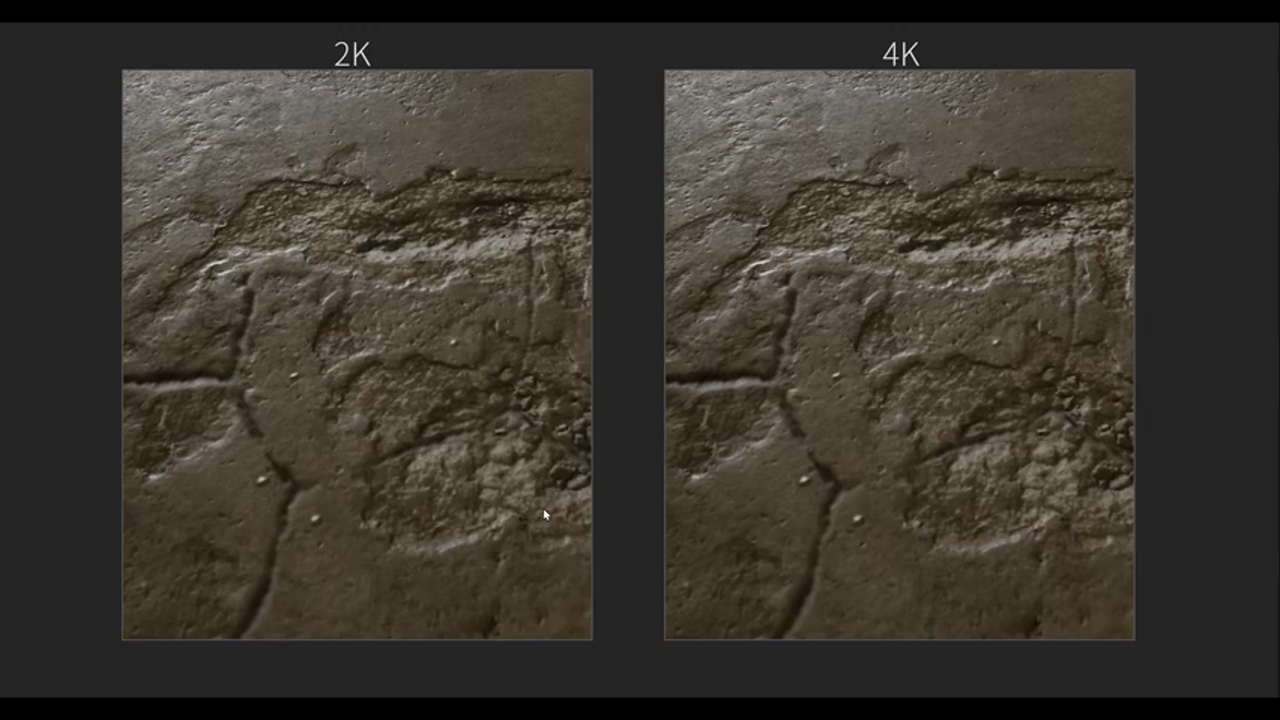

贴图密度对比

上图展示了一个典型案例: - 左图: 2K分辨率截图放大后的效果 - 右图: 4K分辨率截图的效果

结论: 两者视觉效果几乎一致!

原因分析: - 该场景的贴图尺寸已在2K分辨率下达到极限 - 提升到4K后,额外的像素密度并没有对应的内容细节密度支撑 - 多出来的像素成为"空洞像素",浪费了渲染预算

这就是典型的**像素密度冗余**问题——分辨率提升了,但内容细节没跟上,导致资源浪费。


二、分辨率策略:基于视角分辨率的适配方案

2.1 视角分辨率(Angular Resolution)的核心概念

**视角分辨率**决定了人眼感知的清晰度,它由三个因素决定:

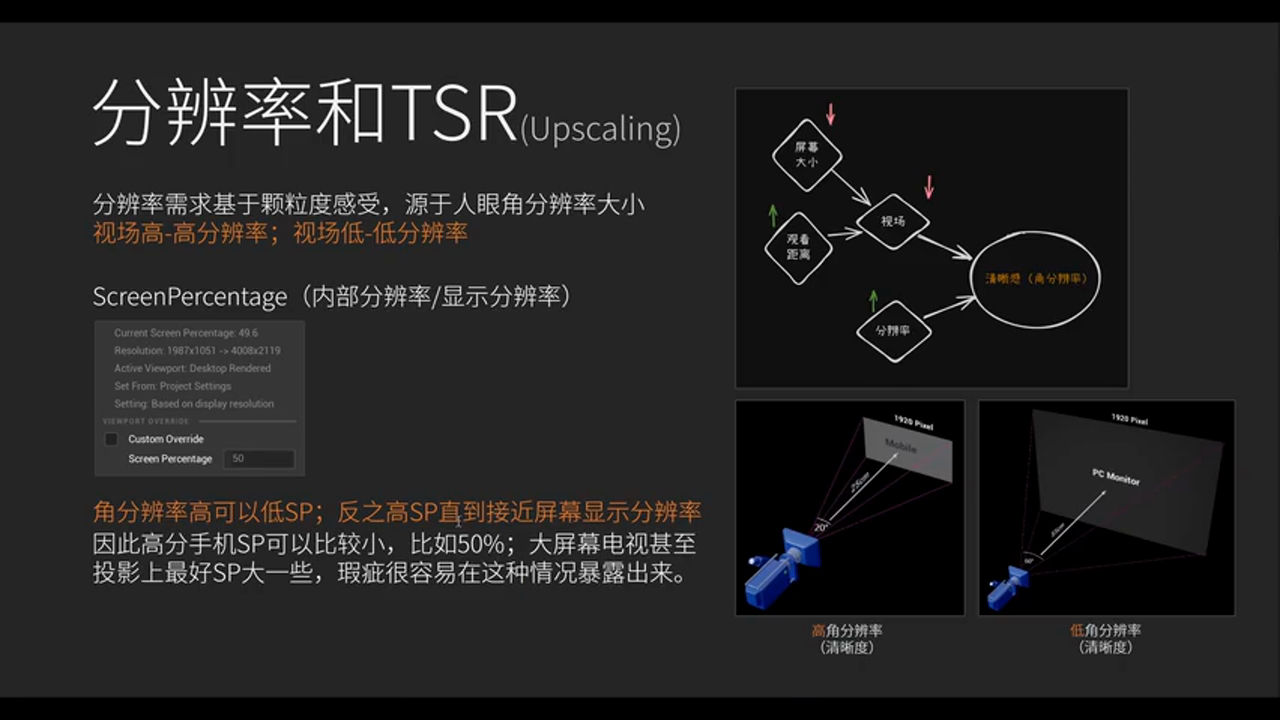

视角分辨率原理

视角分辨率 = f(屏幕分辨率, 视场角)
视场角 = f(观看距离, 屏幕尺寸)

关键结论: - 大屏幕需要更高分辨率: 同样的观看距离下,大屏幕视场角更大,需要更多像素填充 - 小屏幕可降低分辨率: 手机等小屏设备,相同分辨率下视角分辨率更高,瑕疵更不易察觉 - 距离越近要求越高: 近距离观看(如PC显示器)比远距离观看(如客厅电视)对分辨率要求更苛刻

2.2 TSR屏幕百分比(Screen Percentage)的动态调整策略

UE5的TSR(Temporal Super Resolution)提供了内部渲染分辨率与输出分辨率的解耦能力:

屏幕百分比(SP) = 内部渲染分辨率 / 显示输出分辨率

推荐配置策略:

高PPI手机屏幕(视角分辨率高) - 屏幕百分比: 50%-67% - 原因: 高像素密度下,人眼难以察觉TSR带来的细微模糊 - 性能收益: 渲染像素数降低至原生的25%-45%

PC显示器(中等视角分辨率) - 屏幕百分比: 67%-80% - 原因: 需要在性能和清晰度间平衡 - 适用场景: 1440p/4K显示器的主流配置

大屏电视/投影仪(低视角分辨率但屏幕巨大) - 屏幕百分比: 80%-100% - 原因: 大屏幕上TSR瑕疵(如边缘锯齿、运动模糊)更明显 - 建议: 配合更高的TSR质量档位(Quality/Epic)

实战建议: 可以根据设备类型动态调整SP值,在游戏设置中提供"性能/平衡/质量"档位,分别对应不同的SP配置。


三、贴图密度优化:VT与纹理流送的最佳实践

3.1 贴图密度可视化诊断

UE5提供了强大的贴图密度检查工具:

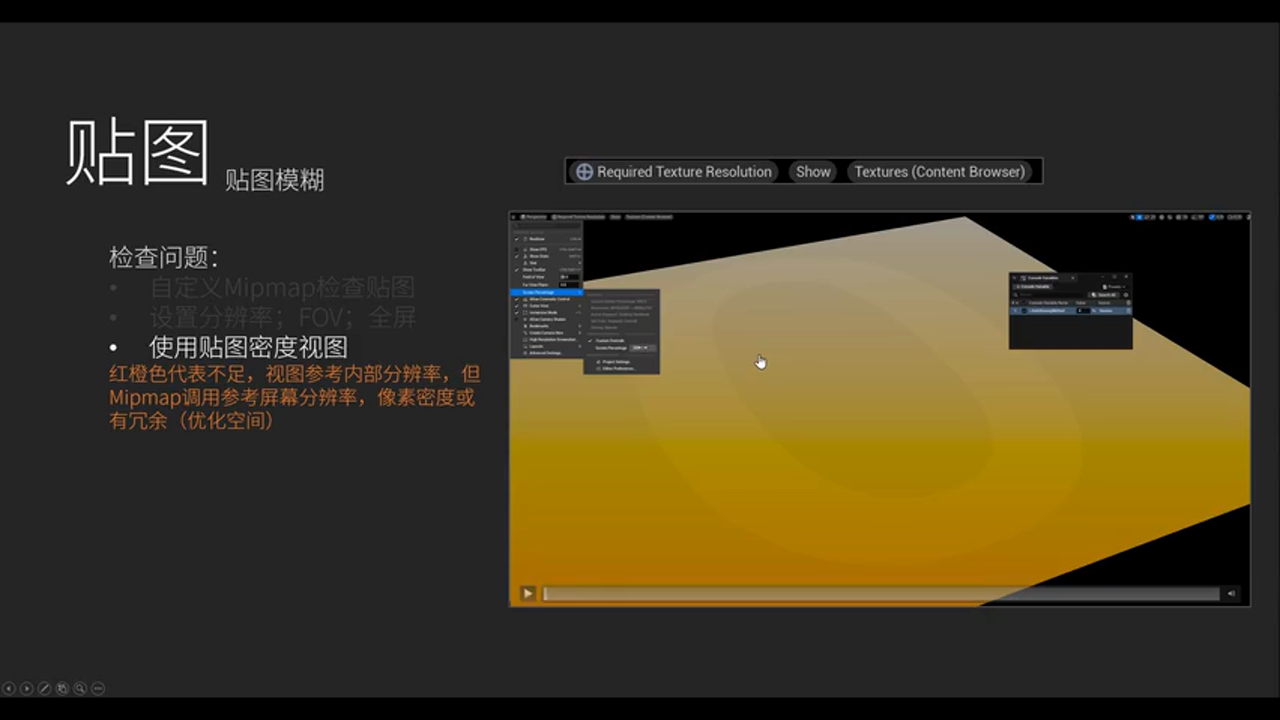

贴图密度检查

ViewMode使用方法: 1. 进入编辑器,按 ` 键打开控制台 2. 输入命令切换到贴图密度视图模式 3. 观察颜色标识: - 红色区域: 贴图密度 < 像素密度,分辨率不足,会出现模糊 - 绿色/白色区域: 贴图密度 ≈ 像素密度,匹配良好 - 蓝色区域: 贴图密度 > 像素密度,存在冗余(较少见)

重要提示: 该视图模式参考的是**TSR Upscaling之前的内部分辨率**,而非最终输出分辨率。

例如: - 编辑器中显示Mip 2(较高级别) - 关闭TSR后显示Mip 0(最高精度) - 这说明实际游戏中(开启TSR)会使用更低精度的Mip级别,从而优化内存占用

3.2 Runtime Virtual Texture (RVT) 密度配置实战

RVT配置工作流:

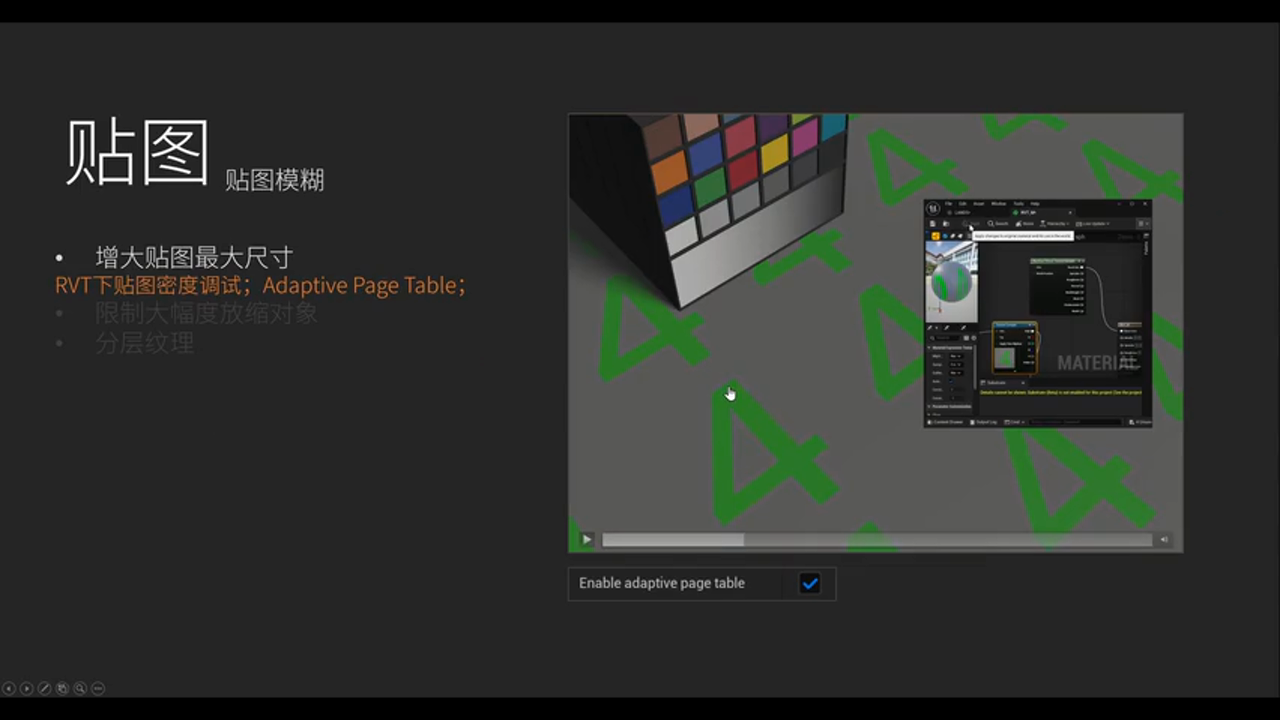

RVT配置

步骤1: 确定最近可视距离 - 在场景中找到玩家可能靠近的最小距离 - 在该位置检查贴图密度视图

步骤2: 调整RVT Tile数量 - 逐步增加Tile Count(如512→1024→2048) - 观察Mip级别变化,直到不再降低

步骤3: 验证匹配度 - 最终Mip级别稳定后,记录当前配置 - 这就是该RVT的最优尺寸配置

个人经验推荐: - 标准贴图密度: 约2000像素/米 - 高质量资产: 可提升至3000-4000像素/米 - 远景资产: 降低至1000-1500像素/米

性能优化建议: 如果RVT Tile数量达到硬件上限,可以通过增加Page层级(Layer)来扩展容量,但需注意内存占用。

3.3 材质缩放警告系统

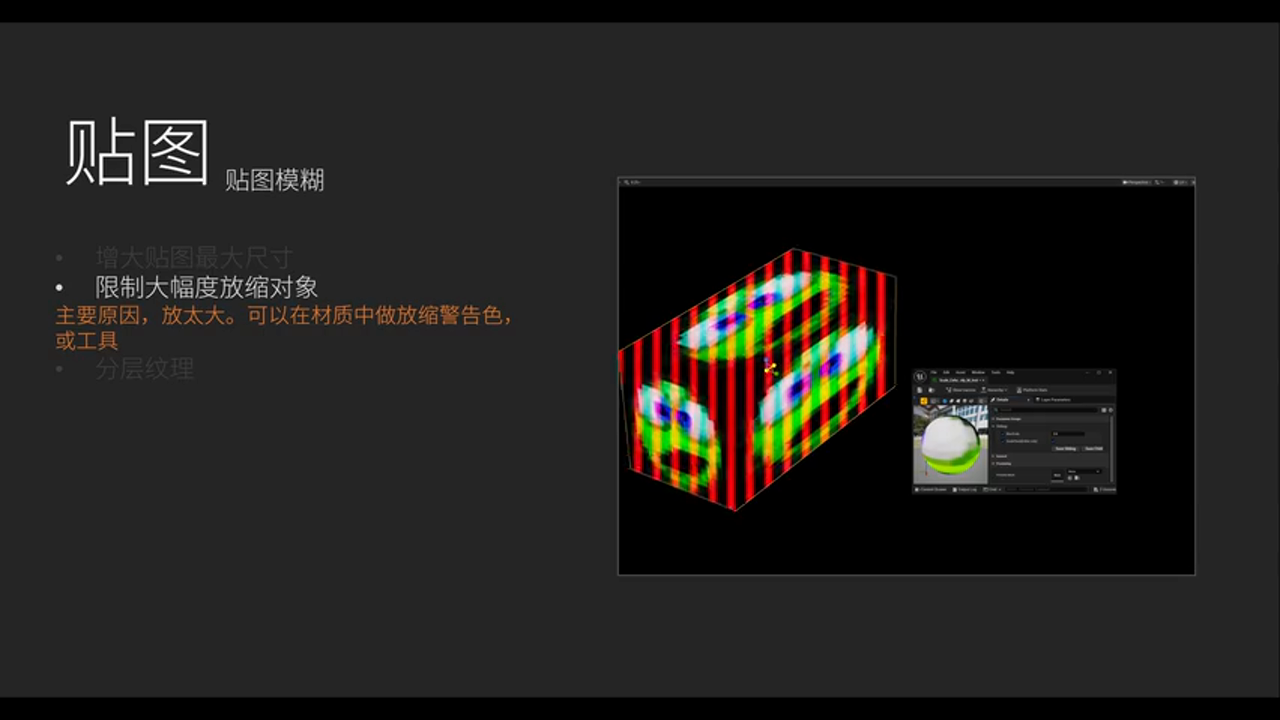

缩放警告

问题场景: 美术人员随意缩放模型(尤其是非等比缩放),导致贴图密度失配。

解决方案: 在材质中添加缩放检测逻辑

// [AI补充] 基于上下文推断的材质节点逻辑
// 检测Actor的Scale是否超过阈值(如2倍或0.5倍)
float3 ActorScale = GetActorWorldScale();
float MaxScale = max(max(ActorScale.x, ActorScale.y), ActorScale.z);
float MinScale = min(min(ActorScale.x, ActorScale.y), ActorScale.z);

// 非等比缩放检测
float ScaleRatio = MaxScale / MinScale;
if (ScaleRatio > 2.0 || MaxScale > 2.0 || MinScale < 0.5)
{
    // 触发警告色(如洋红色)
    return float3(1, 0, 1);
}

开发流程集成: - 在编辑器中默认开启该警告 - 打包时通过Console Variable关闭,避免影响运行时性能 - 配合代码审查流程,确保不合规资产无法提交


四、纹理压缩与频率分离策略

4.1 基于视觉感知的纹理分级

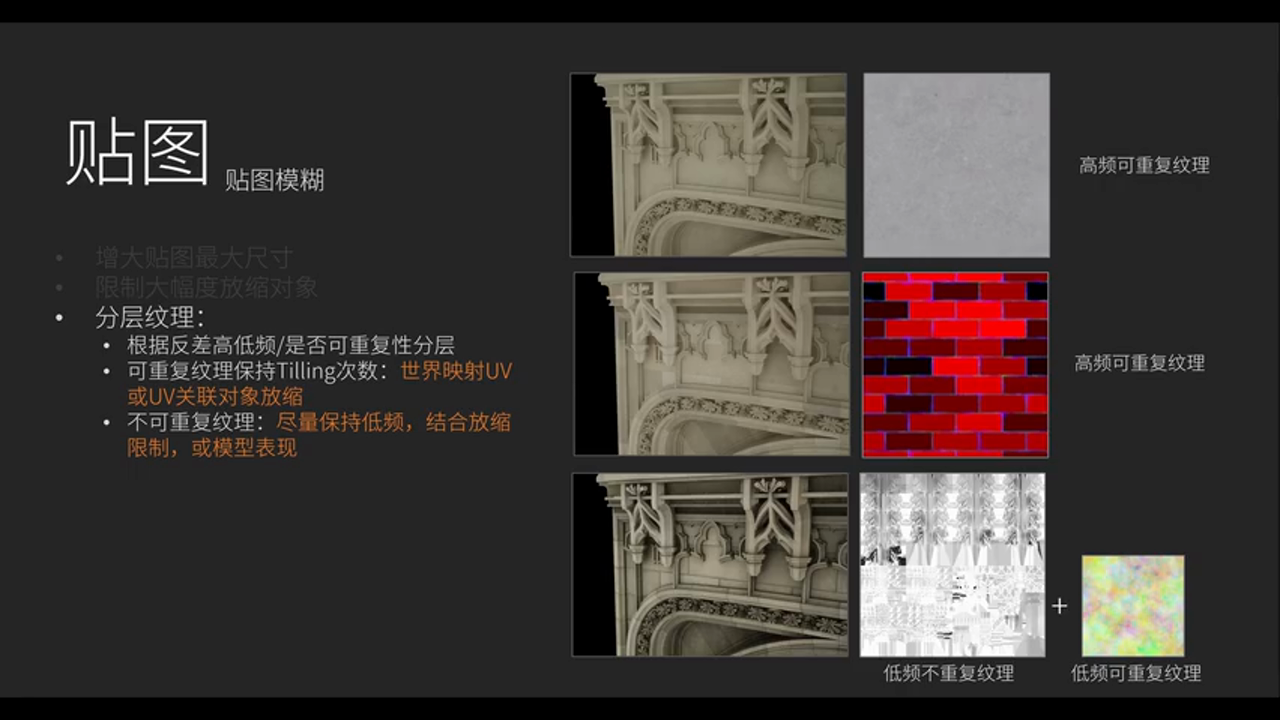

纹理频率分类

核心观察: 不同对比度的纹理,对模糊的敏感度差异巨大。

高对比度/高频纹理(敏感) - 特征: 砖墙、金属网格、文字标识等边缘锐利的内容 - 模糊表现: 轻微的分辨率不足就会被明显察觉 - 处理策略: 优先保证高分辨率,使用BC7/BC5等高质量压缩格式 - 推荐密度: 2000-3000像素/米

低对比度/低频纹理(容错) - 特征: Noise、砂砾、布料等柔和过渡的内容 - 模糊表现: 适度降低分辨率影响较小 - 处理策略: 可适当降低分辨率,使用BC1/BC4等压缩格式 - 推荐密度: 1000-1500像素/米

4.2 频率分层架构设计

传统做法: 所有纹理通道使用统一分辨率(如BaseColor、Normal、Roughness都是2K)

优化方案: 按频率特性分层

材质层级架构(以墙面为例):
├─ 高频细节层 (2K-4K)
│  ├─ Normal Map(砖块凹凸)
│  └─ Detail Albedo(砖块纹理)
├─ 中频主体层 (1K-2K)
│  ├─ Base Color(整体色调)
│  └─ Roughness(粗糙度)
└─ 低频环境层 (512-1K)
   ├─ AO Map(环境遮蔽)
   └─ Gradient Mask(渐变遮罩)

内存收益估算: - 传统方案: 4张2K贴图 = 4 × 4MB = 16MB - 优化方案: 2张2K + 1张1K + 1张512 = 8MB + 1MB + 0.25MB ≈ 9MB - 节省约44%内存

实施注意事项: - 需要在Shader中正确采样不同分辨率的纹理 - 使用Mipmap时注意各层的LOD Bias配置 - 建议建立统一的材质模板,避免美术人员混乱使用


五、几何体密度管理:Nanite的深度优化

5.1 顶点密度上限评估方法

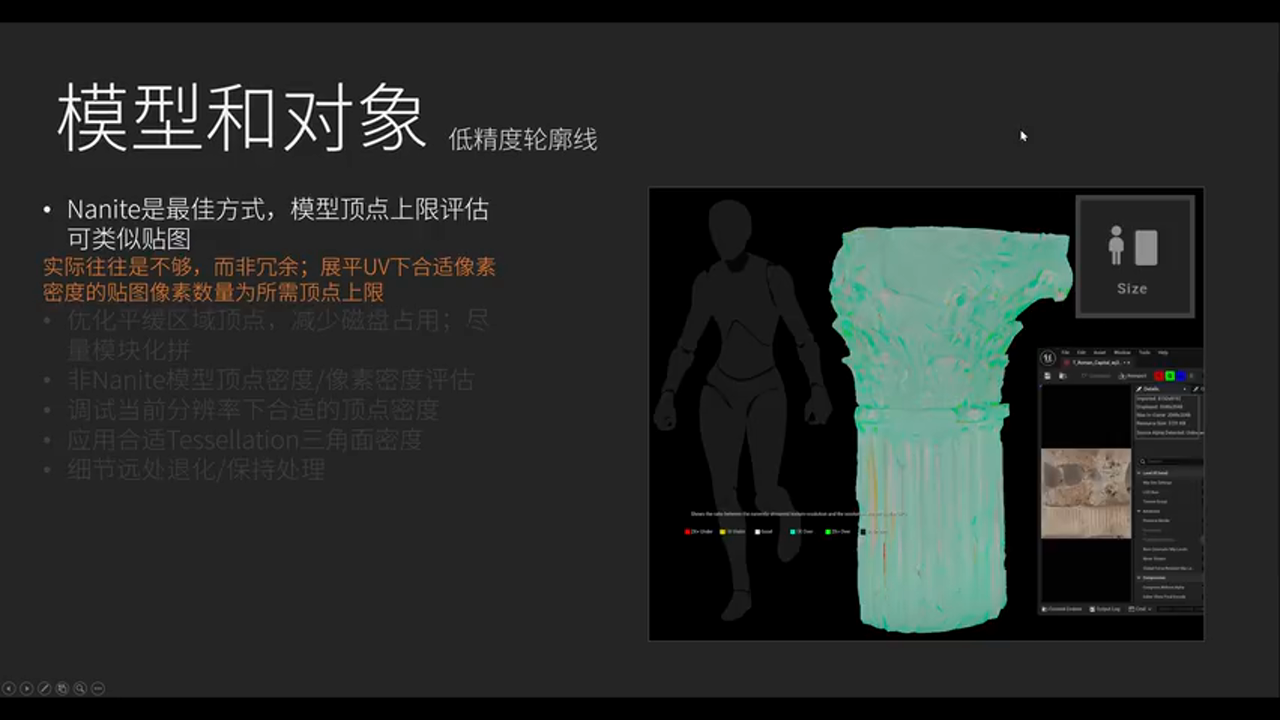

顶点密度评估

评估思路: 参考贴图密度检查方法,反向推算顶点需求

操作步骤: 1. 确定最近可视距离: 在场景中标记玩家可能接近的最小距离 2. 检查所需贴图分辨率: 使用贴图密度视图,观察该距离下需要多大的贴图才能匹配像素密度(如2K) 3. 计算顶点上限: 如果2K贴图刚好够用,则顶点数不应超过2048 × 2048 = 400万

理论依据: - 顶点密度应与像素密度匹配 - 过高的顶点密度无法被像素密度表现,造成浪费 - 过低则会导致轮廓锯齿或法线贴图失真

注意事项: - 这是**上限评估**,而非最优值(实际应根据曲率动态分布顶点) - UV展开的空隙区域不需要对应的顶点填充 - 假设模型不会被大幅缩放(缩放会破坏密度匹配)

5.2 Nanite压缩优化:Build Settings深度解析

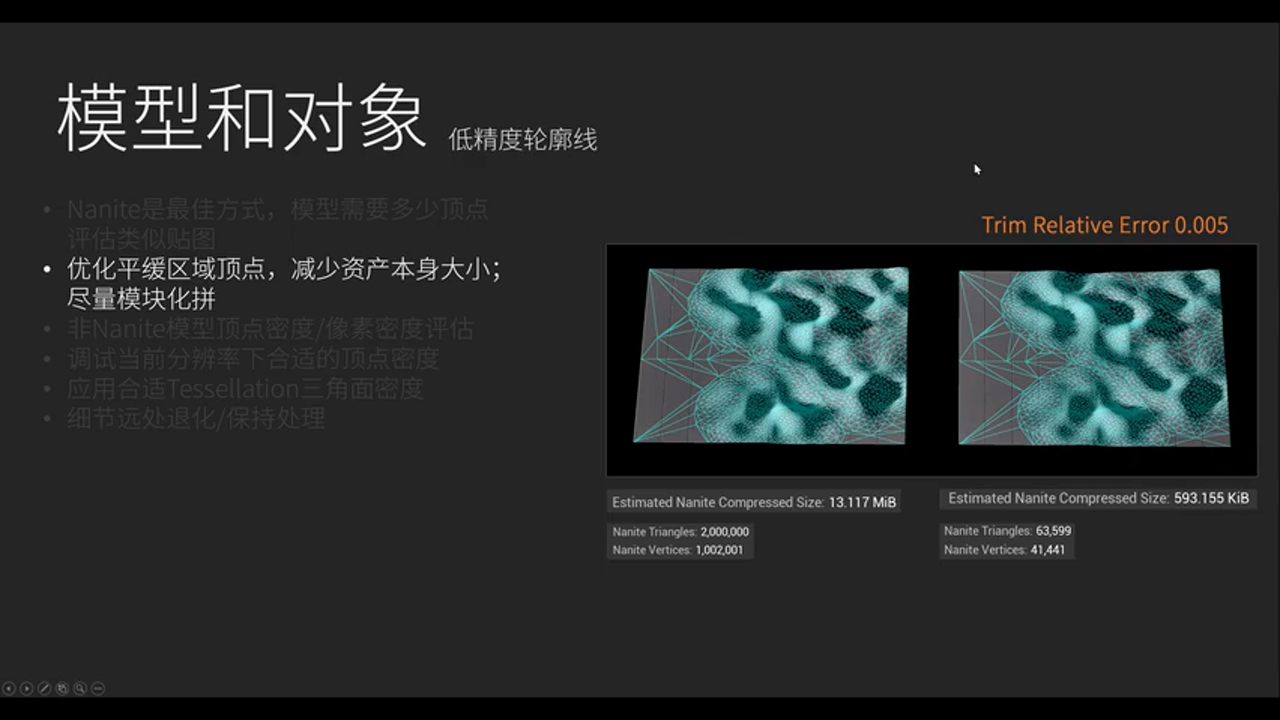

Nanite优化

默认行为问题: Nanite导入时默认保留所有顶点数据,不做简化处理。

案例演示: - 导入一个200万面的地形模型(包含起伏和平坦区域) - Nanite默认保留完整200万面,即使平坦区域完全不需要高密度顶点 - 造成不必要的包体增大

优化方案: 启用 Build Reduce Error 参数

Build Reduce Error

配置说明: - 该参数控制Nanite在构建时的简化阈值 - 设置较小的值(如0.5-1.0),可以移除平坦区域的冗余顶点 - 简化后顶点数从200万降至6万(案例中),包体大小显著减小

渲染影响: - Nanite运行时仍会根据像素密度动态加载细节 - 简化操作主要影响资产的**存储大小**,而非运行时渲染质量 - 在远距离观看时,视觉差异几乎不可见

模块化地形建议: - 使用平铺式地形块(Tiling Terrain Modules)代替整体超大地形 - 每个模块独立优化,避免单一资产顶点数超标 - 配合World Partition进行流式加载

5.3 非Nanite模型的LOD策略

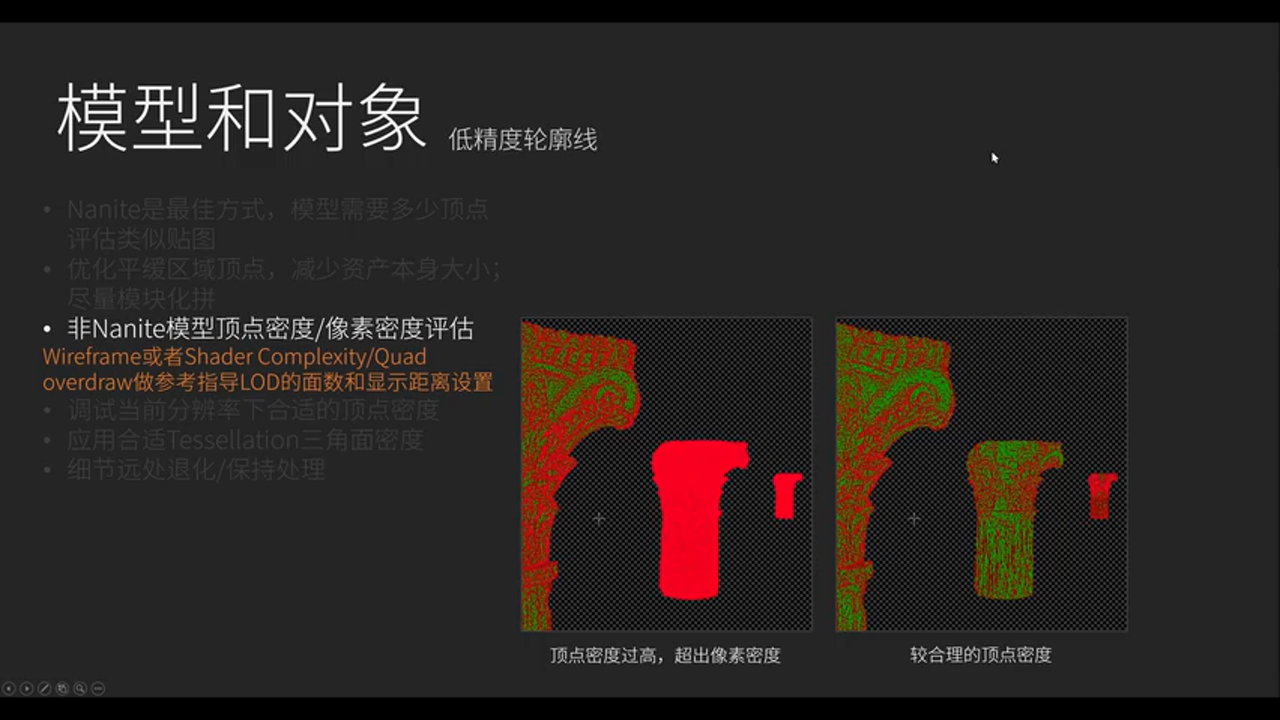

LOD优化

对于不使用Nanite的传统模型(如骨骼网格体、特定材质模型):

诊断工具: - 线框模式(Wireframe): 检查顶点分布是否合理 - Quad Overdraw: 检测过度渲染的三角形

LOD制作指导: 1. 基于像素密度视图,确定各LOD级别的切换距离 2. 使用自动简化工具(如Simplygon、UE内置工具),按距离生成LOD 3. 手动调整关键轮廓,确保远距离下轮廓线不失真

LOD距离配置建议: - LOD0(原始模型): 0-10米 - LOD1(70%面数): 10-30米 - LOD2(40%面数): 30-60米 - LOD3(10%面数): 60米以上或Culling


六、轮廓精度与顶点渲染优化

6.1 深度差异与轮廓可见性分析

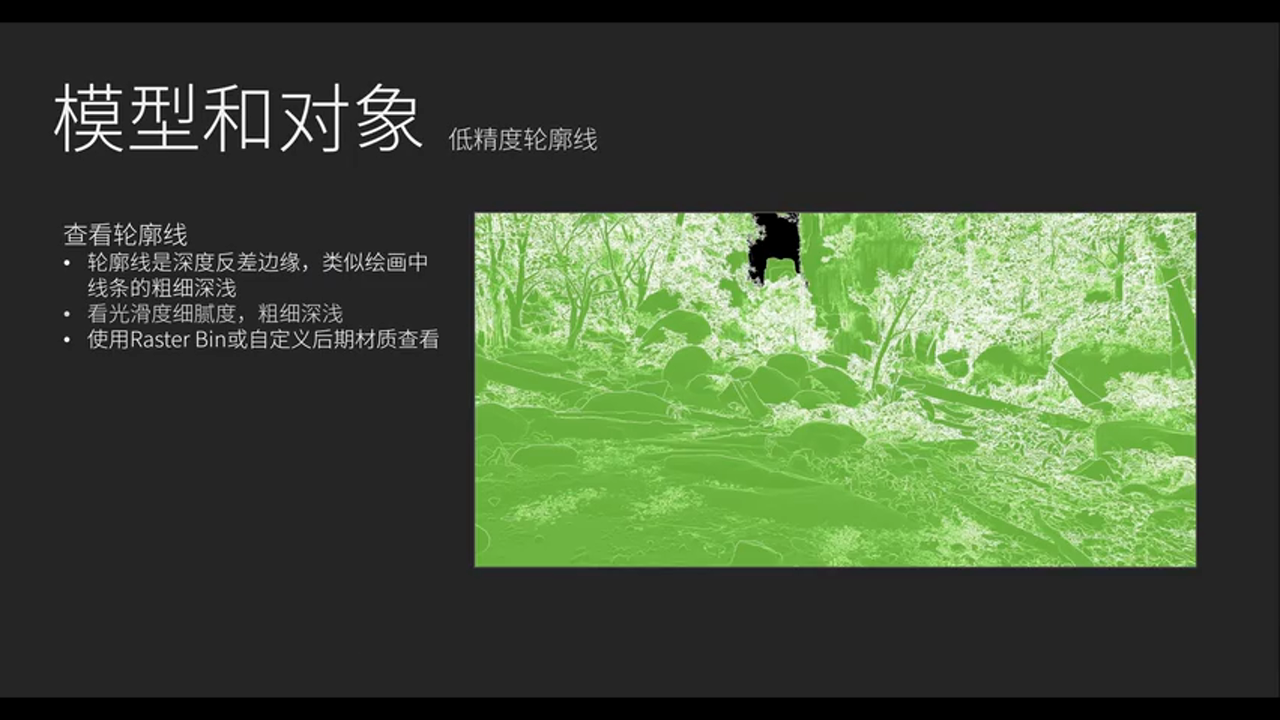

轮廓可见性

核心观察: 不同深度差的轮廓线,对顶点精度的要求差异巨大

Rust Stencil模式应用: - Nanite提供的可视化模式,用不同颜色标识深度差异 - 高对比度区域(前景与背景分离明显): 轮廓线清晰,需要更多顶点支撑 - 低对比度区域(深度变化平缓): 轮廓线模糊,可以适当降低精度

资源分配策略: - 角色、载具等主要元素:优先保证高精度,分配更多多边形预算 - 远景建筑、植被:可适度简化,将预算让给近景

后处理辅助方案: - 编写自定义深度可视化后处理材质 - 实时检测深度梯度,为TA提供优化指导 - 配合Lumen的Scene Capture,优化动态光照下的轮廓表现

6.2 Nanite像素边长控制(Max Pixel Edge Length)

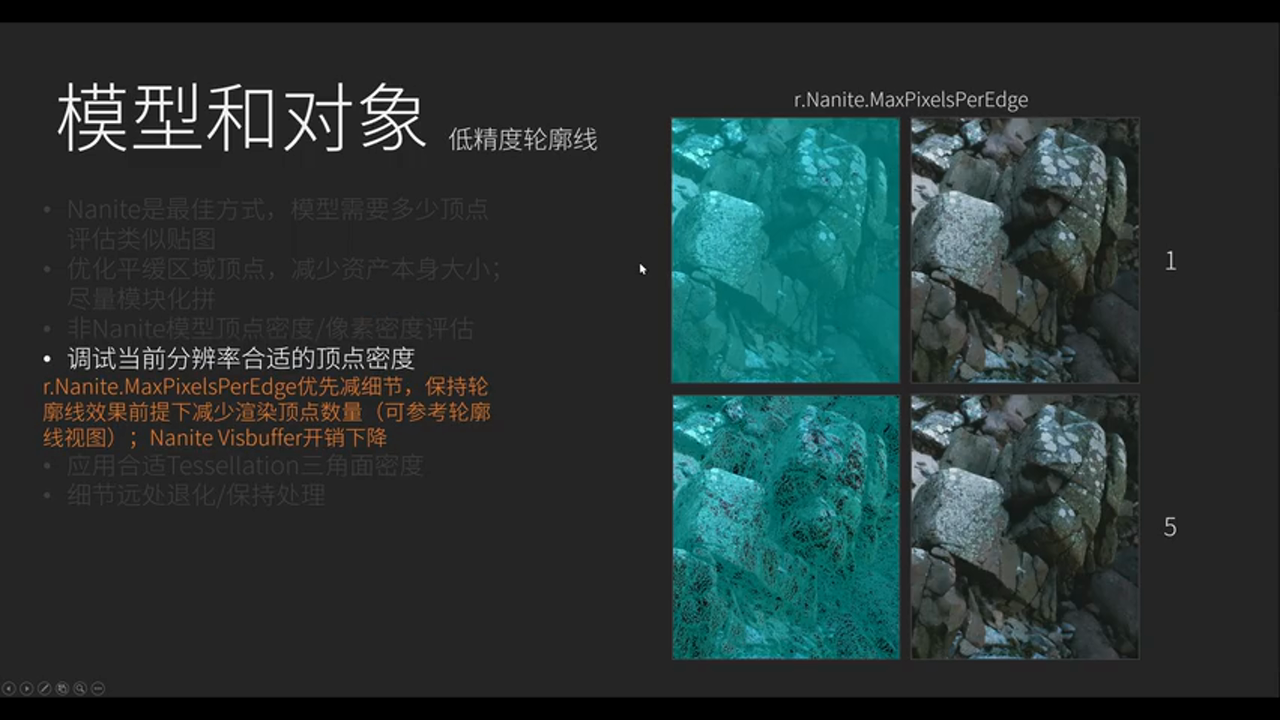

Max Pixel Edge Length

功能说明: 该参数定义三角形边在屏幕空间中的最大像素长度

调试命令:

r.Nanite.MaxPixelsEdge [数值]

参数影响: - 默认值(如1.0): 三角形边长≤1像素,达到像素级精度 - 增大值(如2.0-4.0): 三角形边长可达2-4像素,减少渲染顶点数 - 收益: 在轮廓线不明显的场景(如低对比度、远景),可显著降低GPU负担

调试工作流: 1. 使用轮廓线视图模式(Edge Detection Post-Process) 2. 逐步增大Max Pixel Edge值 3. 观察轮廓线变化,找到"刚好不影响视觉质量"的阈值 4. 将该值作为项目配置的性能优化档位

适用场景: - 开放世界远景渲染 - 低配置设备的性能模式 - VR设备的外围视野区域(中心凹渲染)

不适用场景: - 角色特写镜头 - 建筑细节展示 - 需要精确碰撞检测的物体


七、Shading精度与材质优化

7.1 Shading Rate动态调整

背景: Shading(着色)计算是GPU的主要开销之一,包括: - 直接光照计算(Directional/Point/Spot Lights) - 间接光照采样(Lumen GI) - 材质节点运算(复杂的Shader Graph)

VRS(Variable Rate Shading)应用:

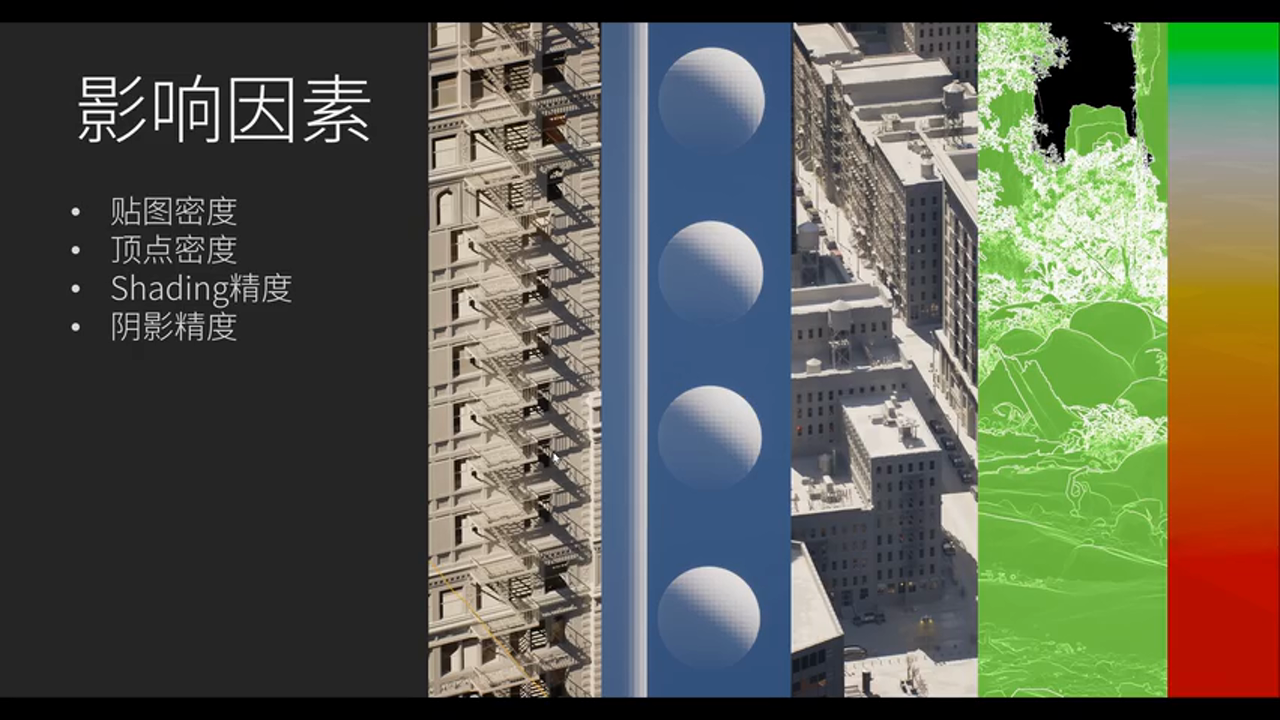

VRS策略

中心区域(玩家注视焦点) - Shading Rate: 1x1(每像素完整计算) - 适用: 角色、武器、交互物体

中间区域(外围视野) - Shading Rate: 2x2(4个像素共享1次计算) - 适用: 环境物体、非焦点建筑

边缘区域(极外围) - Shading Rate: 4x4(16个像素共享1次计算) - 适用: 天空盒、远景山体

性能收益: 在保证视觉质量的前提下,整体Shading开销可降低30-50%

实施注意: - 需要硬件支持(DX12 Tier2或Vulkan扩展) - 配合眼动追踪(Eye Tracking)可实现更精确的中心凹渲染 - 在运动模糊激活时,外围区域可进一步降低Shading Rate

7.2 材质复杂度分级管理

问题: 过度复杂的材质Shader会导致GPU瓶颈,尤其在高分辨率下

Shader复杂度可视化: - 在编辑器中使用 Shader Complexity 视图模式 - 红色/白色区域表示极高复杂度,需要优化

优化策略:

策略1: 材质LOD(Material Quality Switch)

// 根据距离或性能档位切换材质复杂度
if (QualityLevel == High && Distance < 10m)
{
    // 完整PBR材质(法线、粗糙度、金属度、AO)
    return ComplexMaterial;
}
else
{
    // 简化材质(仅BaseColor + 粗糙度)
    return SimplifiedMaterial;
}

策略2: 细节法线分层 - 远距离: 仅使用主法线贴图 - 中距离: 主法线 + 1层Detail Normal - 近距离: 主法线 + 2层Detail Normal(微观细节)

策略3: 动态材质参数 - 使用Material Parameter Collection(MPC)全局控制 - 根据性能监控动态降低材质质量(如关闭实时反射、降低折射采样)


八、抗锯齿与后处理精度平衡

8.1 TSR质量档位配置

UE5的TSR相比TAA有显著提升,但仍需根据场景特性调优:

TSR质量档位: - Performance: SP=50%,适合移动端或低配PC - Balanced: SP=67%,主流配置推荐 - Quality: SP=80%,高端显卡 - Epic: SP=100%,用于截图/过场动画

常见问题与解决:

问题1: 运动鬼影(Ghosting) - 原因: 快速移动物体的历史帧复用导致拖影 - 解决: 调高 r.TSR.Velocity.Extrapolation 参数,或为高速物体启用独立抗锯齿

问题2: 细小物体闪烁 - 原因: 亚像素级细节(如电线、栅栏)在运动时丢失 - 解决: 启用 r.TSR.ShadingRejection.Flickering,提升Shading稳定性

问题3: 边缘过度锐化 - 原因: TSR的Sharpness参数过高 - 解决: 降低锐化强度至0.5-0.7,避免噪点放大

8.2 后处理预算分配

后处理开销占比(典型4K渲染): - Bloom/Lens Flare: 5-8% - Depth of Field: 10-15% - Motion Blur: 8-12% - Color Grading: 2-3%

优化建议: - 移动端: 关闭DoF和Motion Blur,使用简化Bloom - 主机/PC: 保留所有效果,但根据性能动态调整质量 - VR: 禁用Motion Blur(易引起晕眩),简化DoF


九、实战总结:像素优化工作流

9.1 优化流程检查清单

阶段1: 分辨率基准确定 - [ ] 确定目标平台的典型观看距离和屏幕尺寸 - [ ] 计算视角分辨率,确定内部渲染分辨率 - [ ] 配置TSR Screen Percentage基准值

阶段2: 内容密度审计 - [ ] 使用贴图密度视图检查所有场景 - [ ] 标记红色区域(分辨率不足),规划贴图升级 - [ ] 标记蓝色区域(冗余),降低贴图分辨率节省内存

阶段3: 几何体优化 - [ ] 评估Nanite模型的顶点上限 - [ ] 启用Build Reduce Error简化平坦区域 - [ ] 为非Nanite模型配置LOD链

阶段4: 材质与Shader优化 - [ ] 建立高/低频纹理分层体系 - [ ] 配置材质LOD和动态质量开关 - [ ] 使用Shader Complexity视图排查热点

阶段5: 后处理与抗锯齿 - [ ] 根据平台配置TSR质量档位 - [ ] 调试并解决Ghosting/Flickering问题 - [ ] 平衡后处理效果与性能预算

9.2 避坑指南

坑1: 盲目追求4K/8K分辨率 - 问题: 内容细节跟不上,导致像素冗余 - 方案: 先提升内容密度(贴图/模型),再提升输出分辨率

坑2: 忽略材质缩放管理 - 问题: 随意缩放模型导致贴图密度失控 - 方案: 建立材质警告系统,在编辑器中实时检测

坑3: Nanite默认设置直接使用 - 问题: 包体过大,冗余顶点浪费存储 - 方案: 始终检查Build Settings,启用合理的简化参数

坑4: 过度依赖TSR修复问题 - 问题: TSR无法"创造"不存在的细节,只能插值 - 方案: 从源头保证内容质量,TSR仅作为性能优化手段


十、未来展望:迈向影视级实时渲染

随着UE5技术栈的成熟(Nanite、Lumen、VSM、TSR),以及PC硬件性能的提升,我们已经看到了实时渲染逼近甚至超越部分离线渲染的案例(如《黑神话:悟空》Demo)。

关键技术趋势: - AI驱动的超分辨率: DLSS 3/FSR 3的帧生成技术,将进一步降低原生分辨率要求 - 程序化内容生成: 基于PCG的无限细节生成,解决手工制作的密度瓶颈 - 硬件光追普及: RT Core的性能提升,使实时路径追踪成为可能 - 神经网络材质: 使用AI压缩和还原超高分辨率纹理

本文核心理念的长期价值: - **像素密度与细节密度匹配**的思想,在任何技术代际都适用 - **预算平衡**的方法论,是工程化项目的永恒命题 - **系统化诊断工具**的建设,是团队效率提升的关键
